Практика радиосвязи: настройка оборудования, антенн и организация каналов

Монтаж и согласование автомобильных Си-Би антенн (27 МГц)

При установке автомобильных Си-Би радиостанций (например, Optim Apollo с антенной Optim CB-1000 или Lemm 2001 Turbo) дальность связи напрямую зависит от качества заземления антенны и коэффициента стоячей волны (КСВ). На практике встречались случаи, когда станция работала на передачу всего на 100–200 метров при сохранении нормального приема. Причиной может служить короткое замыкание в перепаянном антенном разъеме (например, PL-259/6) либо «мнимая» земля.

Основные правила установки антенного тракта:

• Земля с кузова на кронштейн антенны должна подаваться максимально широкой металлической деталью с надежным механическим контактом. При измерении сопротивления между корпусом антенны и кузовом автомобиля должны быть единицы Ом, а не килоомы.
• Простая прозвонка тестером не гарантирует качества ВЧ-заземления. Установка через изолирующие прокладки ухудшает согласование.
• Размещение на крыше автомобиля является оптимальным с точки зрения круговой диаграммы направленности.
• Ненастроенная антенна с высоким КСВ способна вывести из строя выходной каскад передатчика. Для нормальной работы КСВ доводят подрезкой штыря антенны (например, укорачивание полотна на 4 см позволило снизить КСВ с 1,7 до 1,25).

На пластиковых кузовах автобусов с металлической рамой использование диполей малоэффективно из-за влияния близко расположенного металла крыши и различий в поляризации (у большинства корреспондентов на трассе вертикальная поляризация). Развязка между вертикальной и горизонтальной поляризациями по земной волне составляет от 10 до 20 дБ (ослабление сигнала по мощности в 10–100 раз). В таких случаях к основанию штыря крепят 2–3 противовеса длиной 2,5–2,7 м, разводя их под обшивкой крыши в разные стороны, либо находят надежный контакт с силовой рамой.

Эксплуатация портативных УКВ-радиостанций

Портативные двухдиапазонные радиостанции (такие как Baofeng UV-82) поддерживают работу в диапазонах VHF (136–174 МГц) и UHF (400–512 МГц). Для безлицензионной связи общего назначения начинающим пользователям рекомендуется ориентироваться на сетку LPD (433 МГц) и PMR (446 МГц).

При настройке важно учитывать назначение функционала:

• Субтоны (CTCSS/DCS): настройка субтонов не шифрует радиообмен. Она лишь «затыкает» шумоподавитель приемника, отсекая переговоры чужих станций без соответствующего тона. Однако передачу абонента по-прежнему могут слушать все станции на канале, а при занятости частоты сторонним сигналом провести сеанс связи не удастся.
• Реальная дальность: штатная антенна портативки в условиях плотной городской застройки дает устойчивый контакт в пределах 1,5–2 км. На открытой или холмистой местности связь между носимыми станциями составляет 4–5 км. Для связи на 15–30 км требуется установка стационарной антенны на высоте либо использование автомобильных согласованных штырей.

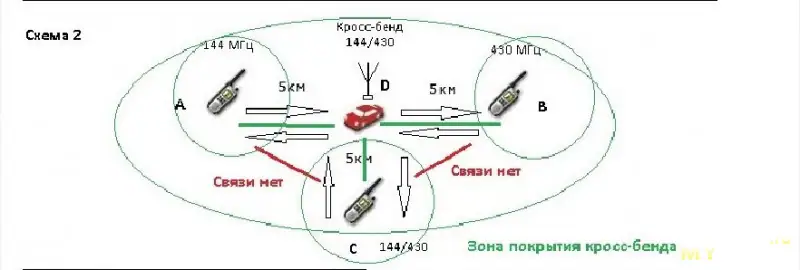

• Ретрансляция: для расширения зоны покрытия можно использовать простейший репитер на базе двух радиостанций. Приемная станция переводится в режим голосовой активации (VOX) и через гальваническую развязку соединяется с передающей радиостанцией, работающей на разнесенной частоте.

Прошивка и подключение оборудования

При несовпадении разъемов тангенты и радиостанции проблему решают перепайкой контактов согласно принципиальной схеме аппарата, предварительно уточнив распиновку микрофонного гнезда радиостанции по количеству штырьков.

При перепрограммировании специализированных радиостанций (например, Vertex VX-160) сбои записи настроек (сообщение «Error connect» в процессе прошивки) чаще всего вызваны не аппаратной защитой станции, а несовместимостью драйверов и софта с современными ОС. В таких ситуациях рекомендуется использовать ОС Windows XP и экспериментировать со скоростью COM-порта кабеля-программатора.

Особенности приема на КВ и SDR-сканеры

Использование недорогих USB SDR-приемников для мониторинга КВ-эфира (от 100 кГц) сопряжено с техническими ограничениями:

• Большинство бюджетных устройств построены на чипах (типа R820T), изначально специфицированных на диапазон 42–1002 МГц. Прием КВ в них реализован через модификацию схемы с прямым преобразованием, что дает чувствительность порядка 20–50 мкВ на КВ против 0,4–0,5 мкВ на УКВ (145 МГц).
• Динамический диапазон приемника (около 70 дБ) приводит к перегрузке смесителя мощными внеполосными помехами в черте города. Для работы на КВ требуется полноразмерная однодиапазонная внешняя антенна или выезд за город с длинным лучом провода.
• SDR-модули отличаются высоким энергопотреблением, быстро разряжая аккумуляторы смартфонов и планшетов при мобильном использовании.
