Организация аварийной радиосвязи: частотные сетки, аппаратура и дальность передачи

Согласованные аварийные и дежурные частоты

Для обеспечения гарантированного выхода на связь в кризисный период утвержден базовый список частот по диапазонам и времени суток:

• КВ 20 метров (день): 14 330 кГц (USB), 14 310 кГц (USB).
• КВ 80 метров (ночь): 3 680 кГц (LSB), 3 660 кГц (LSB).
• КВ 40 метров (день/ночь): 7 000 кГц (LSB), 7 100 кГц (LSB).
• 11-метровый диапазон (Си-Би / CB, 27 МГц): 27,215 МГц (21-й канал), 27,165 МГц (18-й канал).
• 2-метровый диапазон (VHF / УКВ): 145,450 МГц (аварийный канал), 145,945 МГц (аварийный канал).
• 70-сантиметровый диапазон (UHF / LPD): 433,450 МГц (16-й канал LPD), 433,945 МГц (21-й канал LPD).

Дополнительно в рамках Радиолюбительской аварийной службы (РАС) дежурство ведется по следующему графику (время московское):

• 3 730 кГц (LSB) — круглосуточно (трафик в 18:00 мск);
• 7 110 кГц (LSB) — с 05:00 до 17:00 мск (трафик в 08:00 мск);
• 14 300 кГц (USB) — с 06:00 до 16:00 мск (трафик в 10:00 мск).

Специфика диапазонов и дальность связи

Выбор рабочего диапазона определяется тактической задачей и расстоянием:

• УКВ (433 МГц и 144 МГц): Диапазон 433 МГц (LPD/PMR) оптимален для города и плотной застройки. Диапазон 144 МГц лучше подходит для пригорода и пересеченной лесистой местности. С портативными радиостанциями мощностью 5 Вт дальность составляет в среднем 2–4 км (до 5–8 км на открытых участках). Стационарные станции мощностью 50 Вт с антеннами, поднятыми на высоту не менее 10 метров, обеспечивают связь до 50–60 км (при мощности 100–150 Вт — до 70–80 км). Для перекрытия дистанций между удаленными базами эффективно использовать ретрансляторы на господствующих высотах.
• Диапазон 50 МГц (Low-Band): Сочетает свойства Си-Би и двухметрового диапазона, радиоволны хорошо проходят через лесные массивы при компактных антеннах (штырь около 1,5 м).
• Си-Би (27 МГц): Гражданский безлицензионный диапазон (до 10 Вт). Устойчивая прямая связь ограничена дистанцией порядка 75 км. В периоды солнечной активности возникает ионосферное отражение («прохождение»), открывающее нестабильные каналы на 1500–2000 км, однако это создает взаимные помехи для ближних корреспондентов.
• КВ-диапазоны (1,8–30 МГц): Предназначены для дальней и межрегиональной связи. При использовании согласованной полевой антенны (например, Inverted-V на мачте высотой 6 м) для уверенной работы в радиусе до 300 км на чистом эфире достаточно мощности 10 Вт (подводимая мощность — около 40 Вт). Для всероссийского охвата при наличии радиопрохождения применяются передатчики мощностью до 100 Вт.

Выбор приемо-передающей аппаратуры

Полноценный одновременный доступ ко всей аварийной сетке обеспечивают только всеволновые трансиверы. В зависимости от условий эксплуатации выделяются несколько категорий техники:

• Портативные двухдиапазонные станции: Модели вроде Wouxun KG-UVD1P подходят для работы в УКВ (144/430 МГц).

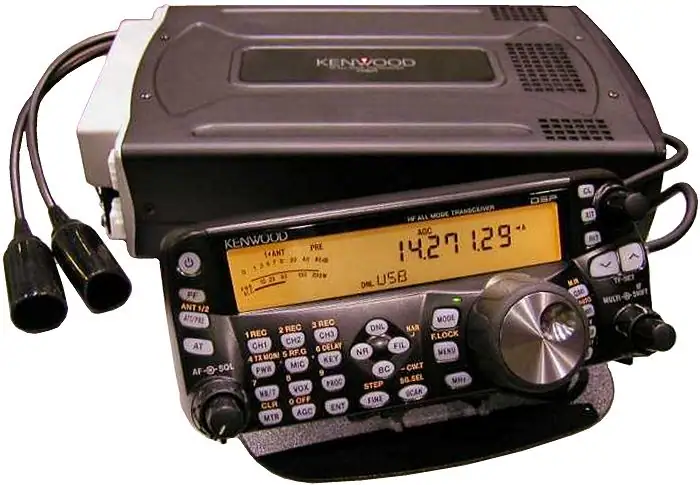

• Широкодиапазонные мобильные трансиверы: Например, Yaesu FT-817ND или Kenwood TS-480.

Они перекрывают КВ и УКВ, но чувствительны к повреждениям экрана и сложны в компонентном ремонте из-за высокой плотности микросхем.

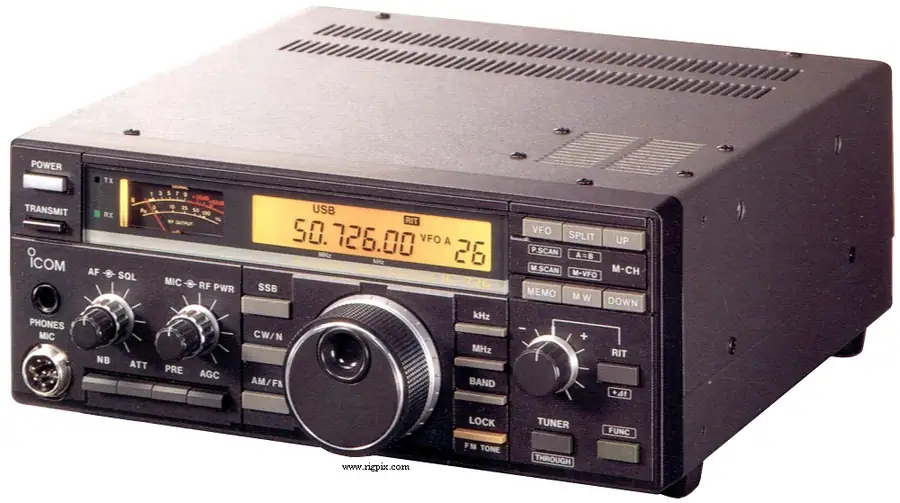

• Транзисторные стационарные станции: Icom IC-726S обеспечивает работу на КВ в маломощном режиме (10 Вт) без принудительного охлаждения вентилятором, что снижает запыление и энергопотребление от аккумуляторов.

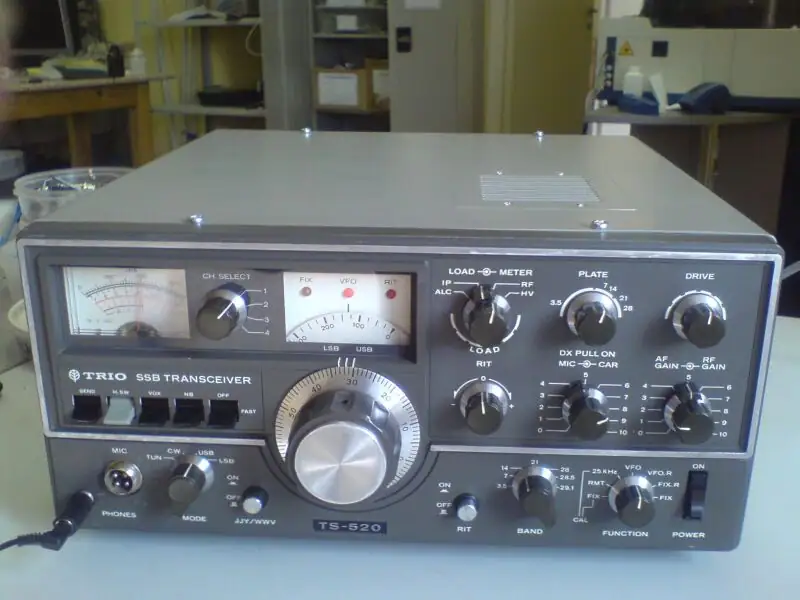

• Гибридные аппараты: Модели типа Kenwood TS-520D (ламповый выходной каскад, транзисторный тракт)

ремонтопригодны с помощью простого паяльника, не содержат микропроцессоров и выдерживают несогласованность антенн.

• Военная аппаратура: Радиостанции вроде Р-143 обладают максимальной механической прочностью и устойчивостью к жестким условиям, хотя отличаются большим весом.

Радиомаскировка, пеленгация и телеграф

Любой выход в эфир несет риски пеленгации, особенно на УКВ, где направление источника засекается с помощью приемников с направленными антеннами. На КВ пеленгование затруднено особенностями распространения волн. Для маскировки необходимо соблюдать радиомолчание, выдавать информацию короткими, четкими сеансами и при необходимости разносить позицию оператора и базовый лагерь.

Прием и передача служебных сообщений азбукой Морзе , повышают дальность и помехоустойчивость приема в условиях слабой энергетики. Телеграф легко изучается по напевам и позволяет уверенно принимать сигналы на уровне шумов.

Экспериментальные искровые схемы связи

В теории и исторической практике аварийный широкополосный передатчик строится по схеме искрового генератора. Однако КПД подобных систем крайне низок: передатчик крейсера «Аврора» при мощности генератора 2 кВт (напряжение 5 кВ с искрового разрядника Макса Вина) обеспечивал лишь 150–200 Вт излучения в антенну при дальности порядка 30–40 морских миль.

Попытка собрать передатчик из подручных деталей (автомобильная катушка зажигания, свеча в качестве разрядника, разделительный конденсатор на 10 нФ / 10–30 кВ, трещотка-прерыватель на 300–500 Гц и колебательный контур) дает подводимую мощность около 50 Вт и излучаемую порядка 2–5 Вт. На обычные бытовые приемники ДВ-СВ диапазона уверенный прием такого сигнала составляет всего 5–8 км, требуя при этом значительных затрат энергии.
