Носимый комплект радиосвязи увеличенной дальности на базе автомобильной рации

Концепция и состав носимого комплекта

Основная задача системы — обеспечить устойчивую пешую радиосвязь на расстояниях от 5 км и более, закрывая промежуток между компактными носимыми станциями и тяжелыми базовыми узлами связи. При этом ставится цель минимизировать вес снаряжения

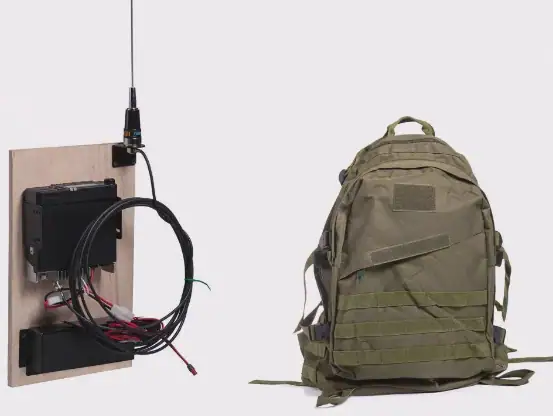

Базовый комплект для размещения в однолямочной сумке включает:

• Автомобильную радиостанцию VHF или VHF/UHF с регулируемой мощностью (5–10–25/50 Вт), защитой корпуса IP67/IP68 и соответствием стандарту MilStd-810;
• Антенну VHF на 10 Вт и вторую антенну на 25–50 Вт (либо направленную антенну с компасом);
• Аккумуляторную сборку на 12 В;
• ВЧ-кабели: короткий удлинительный (до 1 м) и выносной кабель (до 10 м)

• Однолямочную сумку с водоотталкивающим чехлом, клипсой под кабель на лямку и стяжками на липучке;
• Каркас жесткости для фиксации рации с аккумулятором;
• Тангенту или гарнитуру с удлиненным проводом;
• Вспомогательное оснащение: противовесы, складное удилище в роли мачты, кошку со шнуром для заброса, кронштейны для монтажа на рейлинг/стекло и адаптеры питания от прикуривателя/USB.

Подходящие радиостанции и усилители мощности

Для построения носимой системы рассматривается широкий спектр автомобильных и возимых трансиверов:

• Двухдиапазонные (VHF/UHF): Kenwood TM-710, TM-733; Kydera CDR-300UV (Radioddity DB25-D); Hytera DMR HM685 (со встроенным Bluetooth 5.0 для беспроводного программирования); Baojie BJ-218; Yaesu FT-8500 (с тангентой FS-10); Zastone ZT-D9000.
• Однодиапазонные VHF (136–174 МГц): Alinco DR-130, DR-135; Yaesu FT-1500, FT-1802, FT-1807, FT-1900, FT-2200, FT-2900R; Standard GX-1608 VHF; Icom IC-28A.
• Однодиапазонные UHF (400–470 МГц): Standard GX-1608 UHF, Yaesu FT-1907, Seiki zp-350.
• Прочие диапазоны: Racal PRM4700B (30–88 МГц).

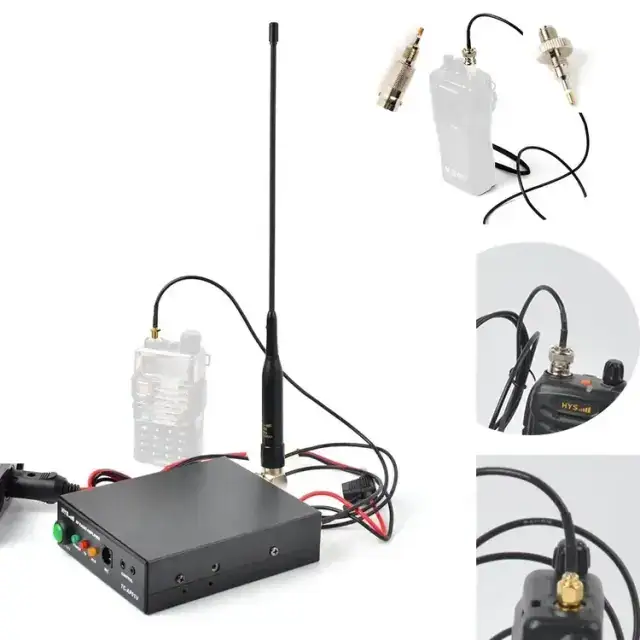

В качестве альтернативы мощной автомобильной рации можно использовать связку из маломощной «портативки» и усилителя мощности

• Tokyo Hi-Power HL-722D: 13,8 В, вход 0,5–10 Вт, выход 20 Вт, автоопределение VHF/UHF, термозащита и защита по входу;
• Tokyo HL726D: 50 Вт (FM, SSB, CW, 144/430 МГц);
• Тайфун-433: 10 Вт для диапазона 433 МГц;
• Alan BS170: 136–174 МГц, раскачка с 5 Вт до 30 Вт;
• ВЭБР УМ-40: диапазон 27–57 МГц, вход 1–4 Вт, питание и ВЧ-сигнал по одному кабелю;
• RM LA 145: диапазон 135–175 МГц;
• Долина-1М: вход 1–5 Вт, выход 50–70 Вт, датчик КСВ, режим обвода RX/TX и защита от перегрева;
• VR-P25D / Retevis RT91: для цифровых и аналоговых раций на VHF или UHF.

Антенно-фидерные устройства и коммутация

Для обеспечения работы на повышенной мощности и эффективного излучения применяются специализированные антенны и согласующие узлы

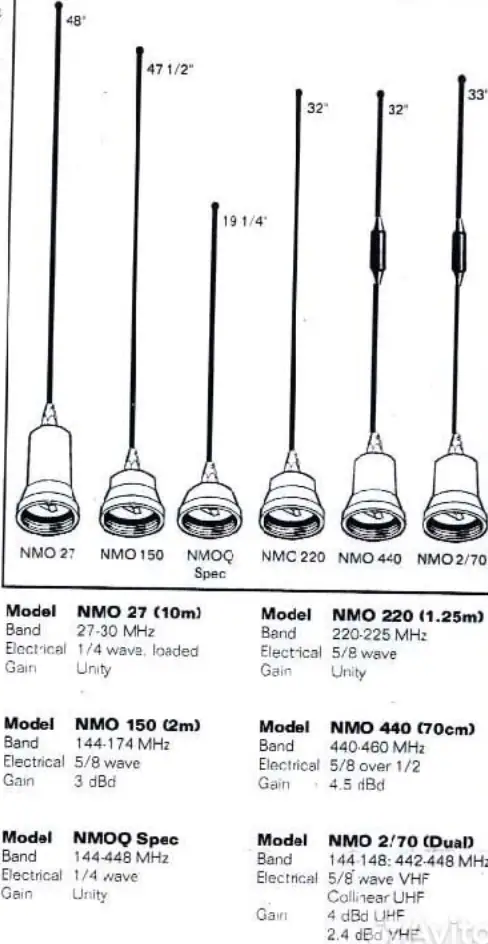

• Protec PHD-771: гибкая антенна VHF/UHF, длина 38 см, допустимая мощность до 20 Вт, усиление 2.15 дБи, вес 39 г;
• COMET SB7: двухдиапазонная (VHF/UHF), длина до 1,38 м, вес 0,23 кг, разъем UHF male, мощность до 70 Вт (усиление 4.5 dBi на 144 МГц и 7.2 dBi на 430 МГц);
• Nagoya RE-02: комплект противовесов (3 шт. по 15 см для VHF и 3 шт. по 10 см для UHF) с основанием под разъем UHF (PL259) для антенн без контакта с массой кузова

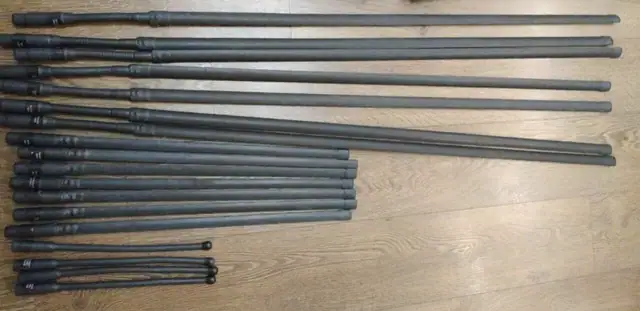

• Полевые антенны радиовыноса: гибкая коаксиальная двухдиапазонная антенна с 10-метровым кабелем (SMA-m) для подвешивания на ветки, а также жесткая вертикальная антенна UHF длиной 58 см (разъем N-f) для монтажа на импровизированные мачты;
• Широкодиапазонная штыревая антенна АШ-27/520-Н (длина около 1,5 м), оптимальная для работы в полосе от 27 до 150 МГц

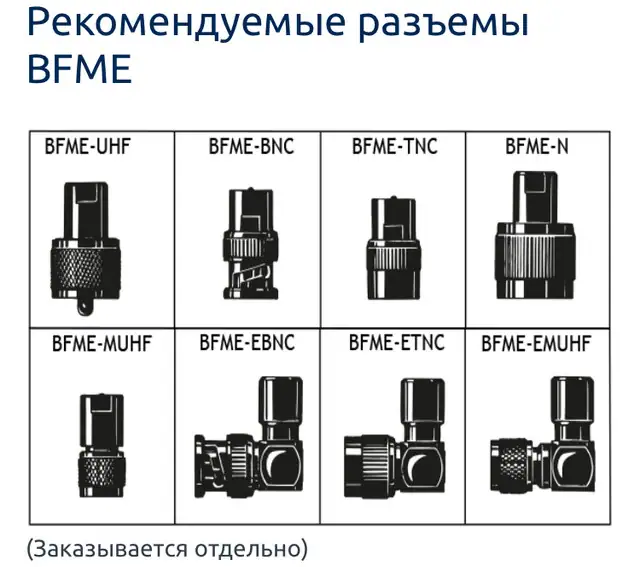

Для коммутации нескольких антенн применяются экранированные переключатели в алюминиевых корпусах с разъемами SO-239, BNC или SMA

. Измерения показывают, что качественный переключатель практически не ухудшает согласование: на КВ (от 160 до 20 м) влияния нет, а на 10 м КСВ возрастает лишь с 1.0 до 1.06. Для совмещения трактов VHF и UHF используются дуплексеры уровня OPEK DU-500 и DU-520A (1,3–60 МГц до 300 Вт / 125–470 МГц до 500 Вт).

Сравнение трех вариантов компоновки

Практическая реализация носимой системы увеличенной дальности разделяется на три ключевых сценария

1. Автомобильная радиостанция в сумке с аккумулятором 12 В. Позволяет выходить на связь дальше 5 км, весит меньше полноценной базовой станции и способна кратковременно служить ретранслятором. Главные недостатки — значительная общая масса по сравнению с портативкой и ограниченное время автономной работы.

2. Портативная рация + автомобильный усилитель + АКБ 12 В. Знакомый интерфейс портативки, возможность раздельного использования компонентов и питание портативной станции от общего 12-вольтового аккумулятора через адаптер. Минусы: необходимость иметь два комплекта антенн под разные разъемы/мощности и ощутимый вес усилителя со вспомогательным кабелем и батареей.

3. Портативная рация + широкополосный усилитель (до 4 Вт) с питанием 12/24–28 В. Система с преобразователем напряжения (24–28 В в 12/9/5 В) дает возможность работать за пределами стандартных радиолюбительских частот, где мощность портативных радиостанций падает ниже 2 Вт (включая участки 92–125 МГц для WFM/AM и 125–165 МГц).
