Организация радиосвязи и радиомониторинга в кризисных ситуациях

Тактика применения связи и радиомаскировка

Использование передатчиков в кризисной ситуации несет в себе двоякую функцию. С одной стороны, связь необходима для запроса помощи, координации и оценки обстановки. С другой стороны, работа на передачу открывает местоположение для радиоперехвата и пеленгации посторонними группами.

В начальный период рекомендуется держать радиостанции исключительно в режиме приема для прослушивания официальных каналов и мониторинга обстановки. Для переговоров внутри группы целесообразно использовать заранее согласованные частоты и кодовые таблицы (вплоть до скользящего кодирования). В тактическом плане связь наиболее актуальна для опорных баз и выносных секретов, тогда как работа портативных раций между мобильными двойками оправдана только при отсутствии прямого визуального контакта.

Распространение волн и специфика диапазонов

Дальность и качество связи критически зависят от физики используемых частот и окружающего рельефа:

• Диапазон 27 МГц (Си-Би, длина волны ~11 м): радиоволна способна перегибать холмы высотой 5–6 метров и обходить плотные группы деревьев, что делает диапазон предпочтительным для сильно пересеченной местности и леса. Основные недостатки — уязвимость к электромагнитным помехам в городе, громоздкие антенны и наличие непредсказуемых «мертвых зон».
• Диапазоны 136–174 МГц (VHF / 2 м) и 400–470 МГц (UHF / 70 см, LPD/PMR): менее восприимчивы к бытовым помехам, эффективны в городской застройке за счет переотражений от зданий. Однако радиоволна диапазона 70 см (длина ~0,7 м) не огибает препятствия: в густом или мокром лесу стволы деревьев толщиной 35 см глушат сигнал, сокращая радиус действия портативок до 300–500 метров.
• Усредненные показатели дальности радиосвязи: портативная станция с портативной дают в городе 0,5–1,5 км, в поле — 2–10 км; автомобильная с автомобильной обеспечивают 10–15 км в застройке и 10–25 км на открытой местности; стационарные базовые станции связываются на дистанции 30–60 км (с высокими антеннами возможен прием портативки на удалении до 50 км).

Мониторинг радиоэфира и приемная аппаратура

Для контроля общей обстановки первоочередным прибором является всеволновый приемник с возможностью прослушивания коротких волн (КВ):

• Информационные диапазоны: государственные и зарубежные вещательные станции работают в АМ на частотах 7,0–7,6 МГц (41 м), 9,4–10,0 МГц (31 м), 11,5–12,0 МГц (25 м), 15,0–15,6 МГц (19 м) и 21,5–22,0 МГц (13 м). Авиационный трафик слушают в диапазоне 110–140 МГц (АМ-модуляция).
• Радиолюбительский эфир: обмен оперативной информацией на дальних дистанциях ведется на частотах 3,5–3,8 МГц (80 м) и 7,0–7,1 МГц (40 м). Для их приема аппаратура должна поддерживать однополосную модуляцию (SSB) и обладать высоким динамическим диапазоном (способностью выделять слабый сигнал рядом с мощными помехами).
• Портативные приемники: популярными решениями являются Degen DE-1103 и Tecsun PL-660 . Они экономичны и компактны, хотя уступают армейским приемникам по избирательности при работе рядом с мощными передатчиками. Для стационарных условий практики также реанимируют ламповые аппараты прошлых лет («Казахстан», Р-250М

).

Портативные и мобильные радиостанции

При выборе носимых радиостанций ключевыми факторами служат надежность, защита корпуса (стандарт не ниже IP55) и гибкость электропитания:

• Энергообеспечение: большинство штатных раций комплектуются аккумуляторами, рассчитанными на сутки работы в типовом цикле «90% ожидание / 5% прием / 5% передача». В автономных условиях преимущество дают модели с батарейными отсеками под элементы формата АА или ААА (например, у раций Midland, некоторых версий Motorola и Kenwood с внешними кейсами).
• Выходная мощность: не стоит гнаться за форсированными портативками на 8 Вт. Прирост уровня сигнала при переходе с 5 до 8 Вт составляет всего 2 дБ (на слух почти незаметно), но это приводит к перегреву каскада и быстрому высаживанию батареи на холоде. Реальный прирост дальности ощущается только при ступенчатом скачке мощности: 1 Вт – 5 Вт – 25 Вт – 150 Вт.
• Проверенные модели: в сегменте носимых УКВ положительно зарекомендовали себя двухдиапазонные аппараты Wouxun KG-UVD1P, Baofeng UV-3R Mark II (легкий, с возможностью установки отсека под банки ААА), Quansheng TG-6A (высокая влагозащита, емкая батарея, дальность связи до 5–6 км в лесу и до 24 км с высоты на город). В качестве автомобильной УКВ-станции высокой живучестью отличается Motorola GM-350. В классе носимого Си-Би выделяется отечественный «Егерь» (мощность до 8 Вт при весе около 300 г), а для стационарной связи 27 МГц применяют станции Cobra 19 DX IV EU с направленными антеннами типа «волновой канал» (Яги).

Армейские комплексы связи и тяжелое оборудование

Для организации надежной опорной сети на дистанциях в сотни километров участники обращаются к военной технике с консервации:

• Р-143 «Багульник»: переносная КВ-станция (1,5–20 МГц, мощность 5–8 Вт) . Работает от двух аккумуляторов по 12 В (в аварийном режиме — от одного со снижением мощности). Аппарат не имеет функции сканирования и предназначен для работы на фиксированных частотах с однополосной модуляцией. В полевых условиях с согласованной антенной обеспечивает уверенную связь на 30–300 км, а при благоприятных условиях — до 500 км.

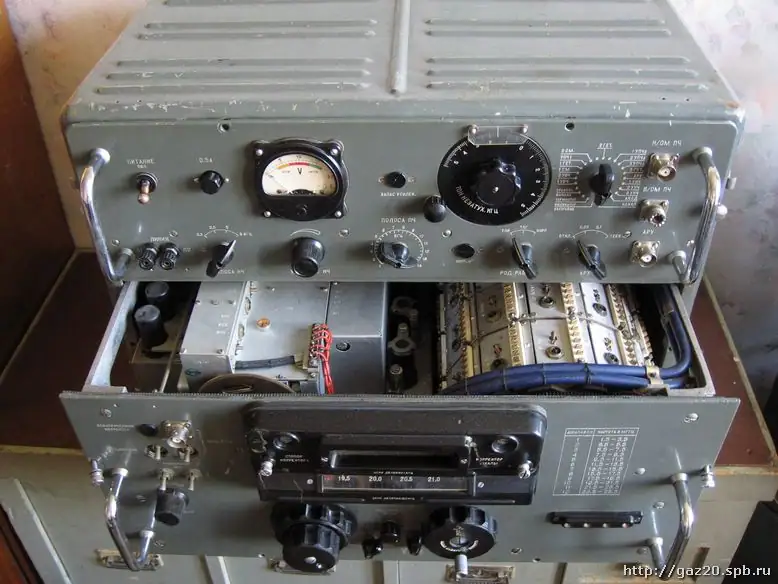

• Приемо-передающие узлы для стационарных баз: в качестве КВ-приемников высокой избирательности применяются Р-160П «Вспышка»

и влагозащищенный RFT EKD-300 . Для работы на передачу используются КВ-возбудители типа «Лазурь» и ламповые усилители мощности Р-140М (1 кВт) , легко ремонтируемые и способные переводиться на однофазную сеть 220 В. На УКВ-направлении применяются передатчики вроде Р-173-М «Абзац-М» .
