Организация радиосвязи на дистанциях от 15 до 1000 км: УКВ, КВ, спутники и пеленгация

Ограничения УКВ и сотовой связи на дистанциях 10–30 км

При попытке связаться из лесной зоны со сложным рельефом обычная мобильная сеть перестаёт работать на удалении более 10 км. Использование носимых радиостанций диапазона 2 метра (145 МГц, мощность около 5 Вт, например Yaesu FT-270R) со штатными гибкими антеннами («резинками») в лесу малоэффективно: листва и складки местности гасят сигнал.

Даже при наличии любительского ретранслятора на телевышке портативная станция со штатной антенной способна его «открыть» лишь с возвышенностей (холмов), но полезный речевой сигнал тонет в индустриальных и эфирных шумах. Для надёжного УКВ-канала на 25–50 км требуются:

• в городе: стационарная антенна на крыше (Diamond X-30 или аналог) либо направленная антенна типа «волновой канал» (Yagi);
• в лесу: направленная 2–3-элементная Yagi, поднятая на открытое от деревьев возвышение, либо автомобильные радиостанции мощностью 25–50 Вт (например, Motorola GM300 с питанием от аккумулятора 12 В 7 А·ч).

КВ-связь и использование антенн зенитного излучения (АЗИ)

На расстояниях от 15 до 200–300 км при отсутствии прямой видимости наиболее надёжным решением является коротковолновая связь с зенитным излучением (NVIS). Сигнал отражается от ионосферы почти вертикально, накрывая зону без мёртвых зон.

Практические выводы по КВ-связи:

• Мощность и трансиверы: При работе за пределами городской черты мощности 5 Вт (трансивер Yaesu FT-817/817ND) достаточно для уверенной связи на 50–100 км при использовании антенн Inverted-V (IV) или полноразмерного диполя. Для города требуется запас по мощности (20–50 Вт и выше, трансиверы уровня FT-857, FT-897) для преодоления индустриальных помех.

• Антенны: Применение автомобильных штырей с автоматическими тюнерами на 80 метрах имеет низкий КПД (около 5%), переводя мощность в тепло катушек. Предпочтительны диапазонные полотна: Inverted-V, диполи из провода ПВС.
• Диапазоны: Днём стабильным считается диапазон 20 метров. При работе в вечернее и ночное время (первые 3–5 часов после захода) для ближних и средних дистанций оптимален диапазон 80 метров (также используются 40 метров).

Дальняя связь до 1000 км и военные радиостанции

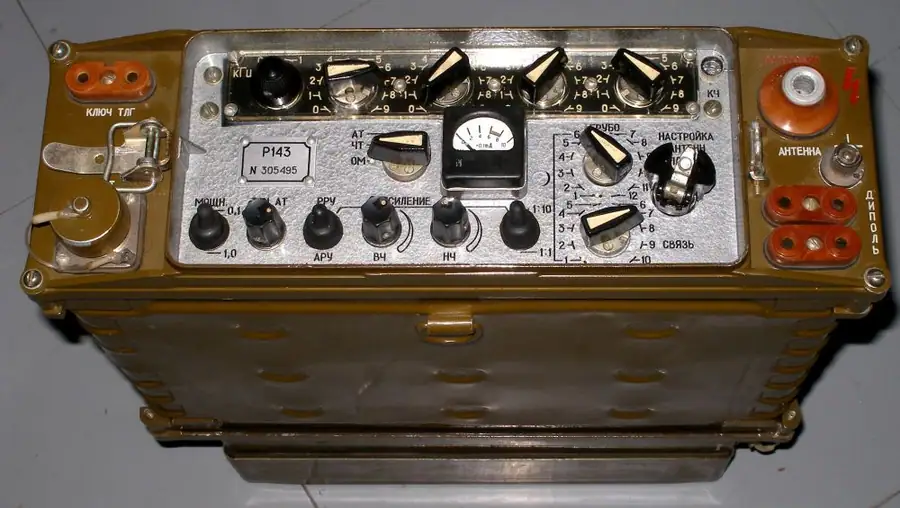

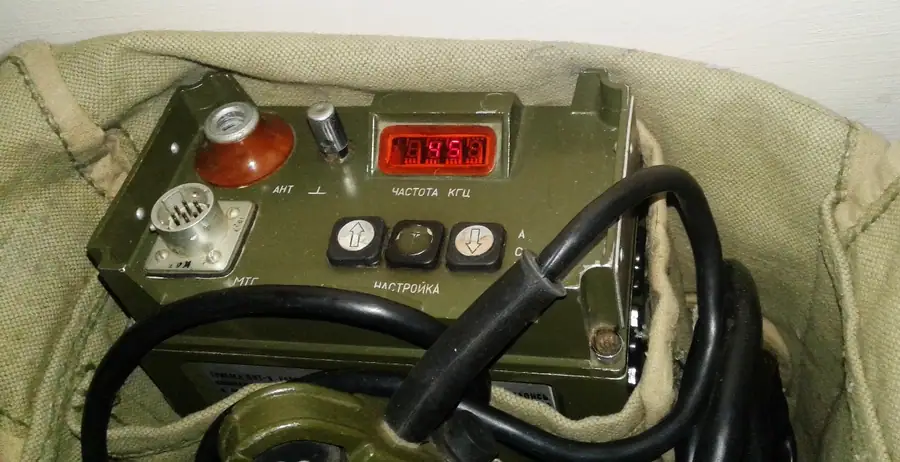

Для работы на дистанциях 500–1000 км требуются многоскачковые КВ-трассы. Применение армейских радиостанций (таких как Р-143 «Багульник», вес 11 кг с АКБ) гарантирует неприхотливость в полевых условиях, но ограничивается грубой сеткой частот (шаг 1 кГц) и невысоким динамическим диапазоном приемника. Для круглосуточного дежурства на дальних трассах необходим набор антенн минимум под несколько диапазонов из-за суточных изменений ионосферного прохождения.

Альтернативные каналы: SATCOM и спутниковые телефоны

При отказе наземной инфраструктуры спутниковые каналы обладают разной степенью надёжности:

1. Спутниковые телефоны: Любые терминалы (Iridium, Globalstar) коммутируют сигнал через наземные станции сопряжения (АТС). В случае вывода из строя центров управления или отключения коммерческих операторов гражданские терминалы становятся неработоспособны.

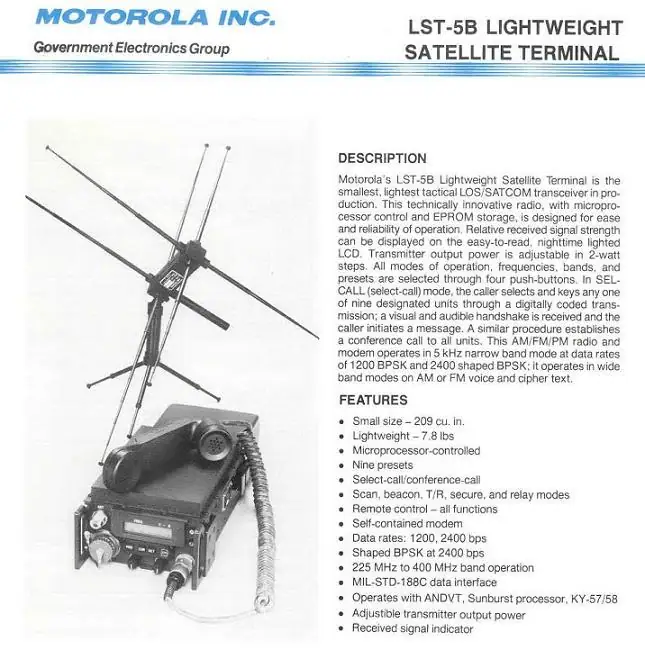

2. Трансиверы SATCOM: Для дальней связи радиолюбители используют ретрансляторы старых спутников военной группировки США (частоты входа около 300 МГц, выхода — около 250 МГц, например, 256.950 МГц). Для работы применяются радиостанции речного диапазона (300 МГц), портативки с широким раскрытием (типа Yaesu FT-60 на приём) и узконаправленные антенны, сфокусированные в небо.

Комплектация носимого связного комплекта

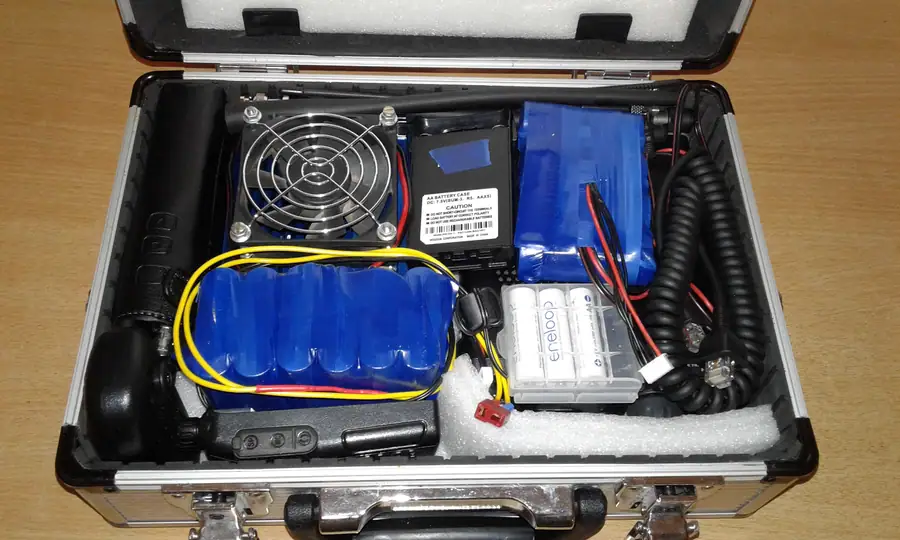

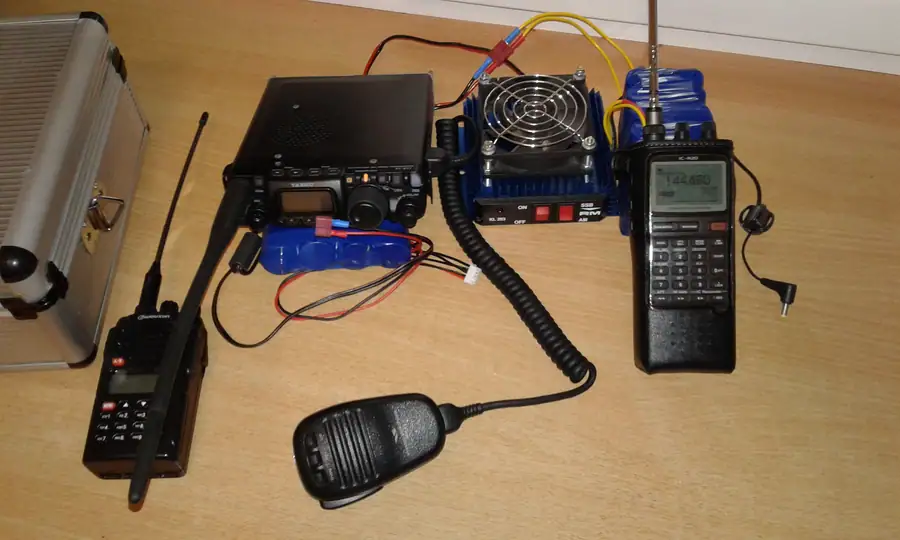

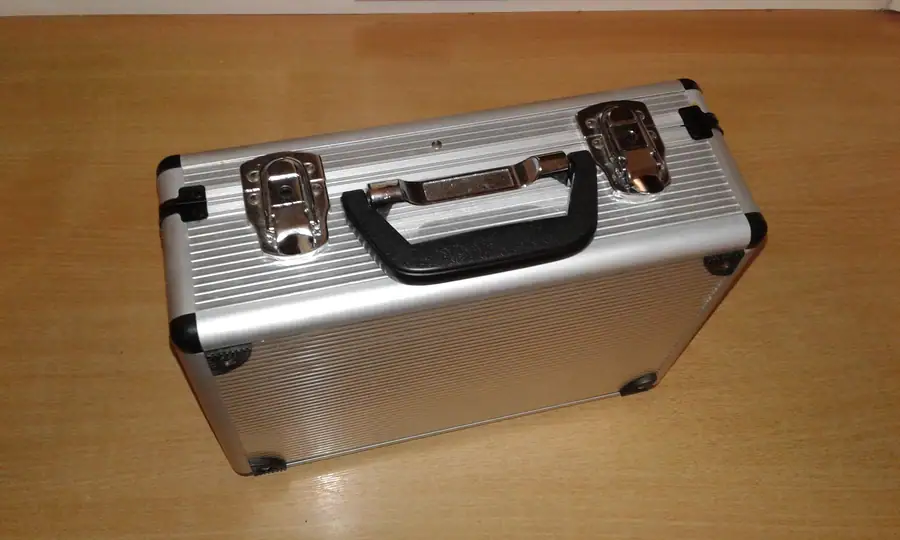

Для мобильной связи и радиоразведки собираются полевые кейсы. Практический пример связного набора весом чуть более 5 кг:

• Основной трансивер: вседиапазонный Yaesu FT-817ND, раскрытый на передачу (1,8–54 МГц, 140–154 МГц, 420–470 МГц);

• Дополнительный УКВ-усилитель: RM KL-203 (доработанный);
• Сканирующий приёмник для радиоразведки: Icom IC-R20;
• Портативная двухдиапазонная УКВ-станция (Wouxun KG-UVD1P);
• Питание: сборки LiFePO4 (4S1P 12,8 В 2 А·ч), Li-Ion (3S6P 11,1 В 13 А·ч) и аварийные кассеты на элементах AA Eneloop BK-3MCCE;
• Комплект укороченных спиральных антенн на диапазоны 27, 50, 144, 433 МГц.

Угроза пеленгации и тактика применения

Выход в эфир мощным непрерывным сигналом в условиях кризиса демаскирует позицию. Современные комплексы радиоконтроля с цифровой обработкой на ПЛИС (FPGA) фиксируют и определяют координаты источника за 2–3 секунды синхронизированной работы пеленгаторов.

В целях радиомаскировки рекомендуется:

• Не использовать радиосвязь без крайней необходимости, заменяя её заранее согласованными планами, тайниками и контрольными сроками сбора;
• Применять короткие пакетные сеансы связи по расписанию;
• Использовать узконаправленные антенны с минимальными боковыми лепестками диаграммы направленности.
