Организация радиосвязи и радиомониторинга в кризисных ситуациях

Задачи и этапы развертывания радиосвязи

Организация связи строится по принципу от простого к сложному, исходя из конкретных потребностей группы . Приоритеты радиофикации выстраиваются в следующей последовательности:

1. Местный радиомониторинг;

2. Полевая тактическая связь внутри группы;

3. Местная связь между автомобилями и мобильными объектами;

4. Региональная связь и мониторинг обстановки;

5. Дальняя (стратегическая) связь.

В зависимости от оперативных задач радионаправления делятся на четыре категории: постоянно действующие (обе станции непрерывно на приеме), дежурные (один корреспондент на приеме постоянно, второй выходит по графику или необходимости), резервные (разворачиваются по расписанию или сигналу) и скрытые. Скрытые направления организуются для защиты от преднамеренных помех: передатчики молчат и активируются лишь при отказе основных каналов .

Радиомониторинг и разведка радиоэфира

Радиомониторинг ведется для своевременного обнаружения активности, поиска аварийных частот МЧС, пожарных, спасательных служб, а также выявления признаков чрезвычайных событий . Непрерывное сканирование широких полос частот «вслепую» неэффективно, так как большинство станций передают короткими сессиями, и сканер легко пропускает активность. Рекомендуется заранее формировать базы частот региона, заносить в память радиостанции приоритетные каналы (от 1 до 50) и использовать функции обнаружения близких сигналов (Close Call).

Для экстренной обстановки также важно иметь списки погодных каналов NWS, морских радиотелефонных частот (4, 6, 8, 12, 16, 18/19, 22 и 26 МГц), бэндплан радиолюбительских диапазонов и параметры вещательных AM/FM станций в радиусе до 500–1000 км.

Топология сетей и ретрансляция

Построение сети радиосвязи зависит от численности группы и расстояния между абонентами :

• Прямая симплексная связь: базовая топология («один говорит — все слышат») на одной частоте. Применяется в радиусе 0,5–1 км пешими группами или на автомобилях. Для разделения групп на одном канале могут использоваться субтоны CTCSS/DCS или DTMF-сигнализация, однако они не увеличивают емкость канала — физически одновременный выход двух станций в эфир на одной частоте невозможен.
• Радиальная система: применяется при наличии мощной базовой радиостанции или диспетчерского лагеря, сигнал которого уверенно покрывает всю территорию действий подвижных объектов.
• Ретрансляторы и кросс-бэнд: для работы в городе или на дистанциях до 10–100 км применяются ретрансляторы с дуплексным разнесением частот приема и передачи. Простейший кросс-бэнд ретранслятор между диапазонами LPD (433–434 МГц) и PMR (446 МГц) собирается коммутацией гарнитурных разъемов двух портативных раций через сопротивления номиналом 50–100 кОм с активацией режима VOX. Использование направленных 4-элементных антенн типа «волновой канал» на ретрансляторе позволяет получить дальность связи до 30 км на штатные антенны портативных радиостанций.

Антенны, диапазоны и спутниковая связь

Минимальный комплект радиооборудования выживальщика включает станцию с широкополосным приемом (от 0,5 до 1200 МГц) и передачей на диапазонах VHF (144–146 МГц) и UHF (430–440 МГц) . Набор дополняется двухдиапазонной антенной, четвертьволновой антенной на 145 МГц и укороченной антенной на 430 МГц. Для работы на КВ применяются диполи, антенны бегущей волны (АБВ), inverted-V или J-pole . В походных условиях мобильную базовую антенну можно поднимать на квадрокоптере, что обеспечивает быстроту развертывания и скрытность базового лагеря.

При выносе антенны портативной станции на снаряжение (кабель RG58) обязательно требуется организация противовеса: на VHF/UHF применяется полноразмерный провод длиной в 1/4 волны, а на Си-Би (27 МГц) — металлическая рама рюкзака в сочетании с четвертьволновым проводом, уложенным змейкой.

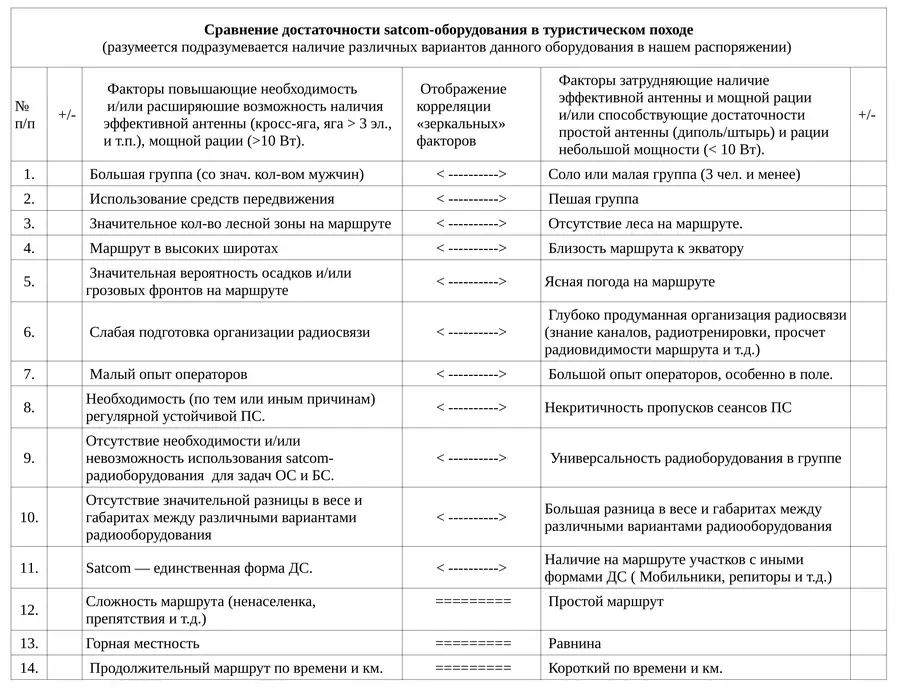

Для межгрупповой связи на дальние расстояния в горной местности и пересеченном рельефе используется диапазон спутниковой связи SATCOM, тогда как для ближней связи внутри тургруппы достаточно стандартных УКВ-радиостанций

Радиодисциплина и правила скрытого управления

Любой выход в эфир демаскирует группу. Радиоэлектронная разведка (РЭР) анализирует мощность передатчика, частоту, расписание сеансов, уникальные цифровые ID радиостанций (в DMR), триангулирует источники излучения и сопоставляет интонации голоса.

Для противодействия РЭР применяются таблицы скрытого управления войсками (СУВ) — кодированные таблицы команд и сигналов управления, исключающие передачу данных открытым текстом. Ответы на кодовые запросы прямым текстом категорически запрещены. Длительность каждого сеанса связи должна быть минимальной (в среднем 5–7 секунд), а переговоры ведутся строго по существу.

Альтернативные каналы передачи информации

При невозможности использовать радиопередатчики применяются резервные методы связи: таблицы флажковой и семафорной азбуки, использование международного фонетического алфавита и звуковая передача кодов . В замкнутых помещениях или при жестком радиомолчании применяется акустический способ передачи информации через твердые перегородки (стук), в котором буквы алфавита закодированы порядковыми ударами по табличной сетке.
