Радиосвязь из хлама: самодельные ламповые трансиверы, армейские приемники и синтезаторы частоты

В кризисных условиях и при отсутствии современной инфраструктуры базовые навыки сборки радиоаппаратуры из доступных деталей становятся ключевым фактором выживания. Участники радиолюбительского сообщества делятся опытом создания надежных приемников прямого преобразования, низковольтных ламповых схем и цифровых узлов…

Армейские приемники и их доработка для автономной работы

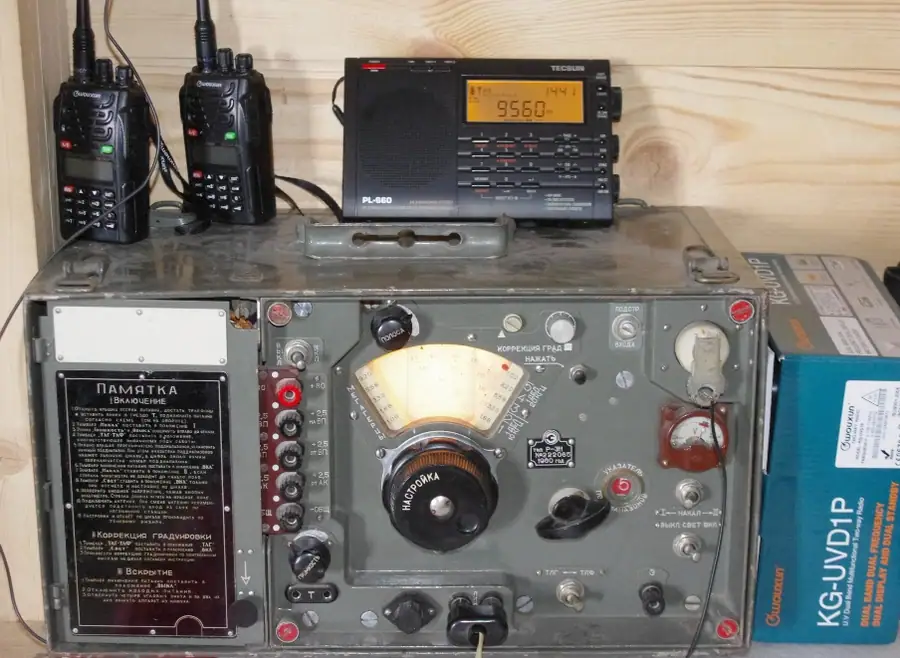

В качестве надежных устройств радиоприема на случай кризиса рассматриваются классические армейские аппараты — Р-326 и Р-311 . Их главные достоинства заключаются в механической прочности, защите от влаги и устойчивости к внешним воздействиям.

Приемник Р-326 («Шорох») имеет высокую чувствительность, благодаря чему не требует длинных антенн, однако при подключении полноразмерных полотен возникает перегруз по входу. Аппарат работает от напряжения 2,5 В (ток потребления 1,2 А). К недостаткам относятся шумность стержневых ламп, их ограниченный ресурс (паспортный — около 2000 часов, замена требует пайки), а также свист встроенного высоковольтного преобразователя. В полевых условиях аппарат можно модернизировать: штатный 600-омный выход УНЧ заменяется микросхемой от плеера для подключения стандартных наушников на 32 Ом, входной разъем переделывается на SO-239, монтируется ступенчатый аттенюатор (-10, -20, -30 дБ), а по цепям накала устанавливаются сглаживающие электролитические конденсаторы (2200 мкФ × 6,3 В).

Приемник Р-311 построен на взаимозаменяемых лампах 2Ж27Л. В аппарате предусмотрена встроенная проверка ламп через гнездо УНЧ. Родной электромеханический вибропреобразователь имеет ресурс 500 часов, но работает бесшумно при установке на резиновые амортизаторы. Как и Р-326, он запитывается от 2,5 В

Радиосвязь из хлама: самодельные ламповые трансиверы, армейские приемники и синтезаторы…
Фото из темы

Низковольтные ламповые КВ-приемники прямого преобразования

Для создания аппаратуры, нечувствительной к электромагнитным импульсам (ЭМИ), коротким замыканиям и ошибкам монтажа, разработаны схемы приемников прямого преобразования (ППП) на диапазон 80 метров с безопасным питанием 12 В от аккумулятора:

  • Двухламповый SSB ППП на лампах 6Н23П: работает при низком анодном напряжении вплоть до 9 В (общий ток потребления с УНЧ составляет 0,43 А). Из полупроводников применены только съемные диоды смесителя и стабилитрон. Входные катушки заимствуются из блоков ламповых телевизоров, генератор плавного диапазона (ГПД) и ВЧ-фазовращатель наматываются на ферритовых кольцах, а катушки НЧ-фазовращателя — на броневых сердечниках. Сигнал уверенно принимается на высокоомные наушники ТОН-2 даже без дополнительного УНЧ.
  • Четырехламповый DSB-приемник: схема строится на лампах 6Ж1П (накалы соединяются последовательно) в корпусе от компьютерного ИБП . На входе задействован 20-метровый провод («луч»), для УНЧ используется плата на микросхеме К174УН7 от старого телевизора, а настройка осуществляется недорогим КПЕ с полимерным диэлектриком.
  • Особенности низковольтного режима ламп: при 12-вольтовом питании генераторы стабильно запускаются при наличии индуктивной нагрузки (дросселя) в анодной цепи и при непосредственном включении управляющей сетки в контур (без разделительного конденсатора и гридлика).

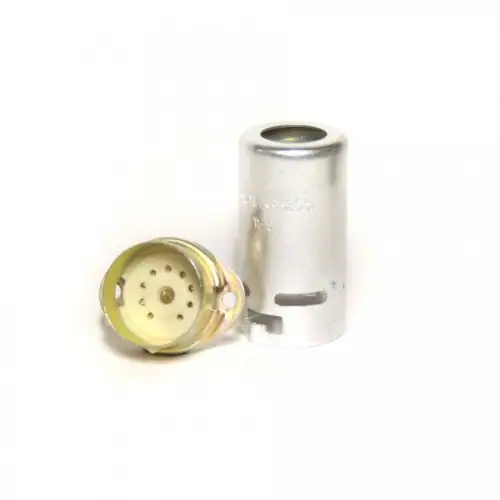

Для надежного монтажа ламп типа 6Н23П рекомендуется применять не бытовые пластиковые гнезда, а керамические панели военного исполнения ПЛК-9 с посеребренными контактами и экранами

Радиосвязь из хлама: самодельные ламповые трансиверы, армейские приемники и синтезаторы…
Фото из темы

Передатчики и классические схемы «шарманок»

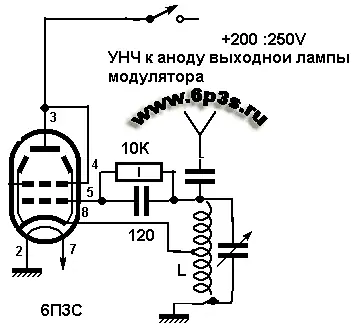

Классическая радиохулиганская «шарманка» представляет собой простой генератор на мощной лампе (например, 6П3С

Радиосвязь из хлама: самодельные ламповые трансиверы, армейские приемники и синтезаторы…
Фото из темы

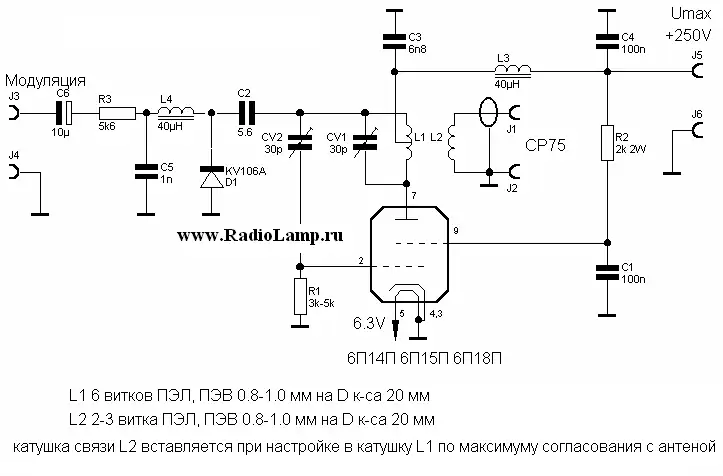

или 6П15П

Радиосвязь из хлама: самодельные ламповые трансиверы, армейские приемники и синтезаторы…
Фото из темы

), подключаемый непосредственно к усилителю низкой частоты радиолы или телевизора. Для более мощных решений применяются лампы ГУ-50 — в частности, реализуется схема усилителя мощности с заземленными сетками (при раскачке четырьмя лампами 11 Вт на входе отдают до 100 Вт на эквиваленте нагрузки при анодном напряжении +1200 В).

В низковольтных конструкциях для передачи на 80-метровом диапазоне выходные каскады строятся по гибридным схемам — на полевых транзисторах IRF510 с предварительными каскадами на биполярных транзисторах (КТ312, КТ3107, КТ603).

Контроль частоты: аналоговые шкалы против DDS-синтезаторов

Определение частоты самодельной радиостанции в полевых условиях решается двумя путями:

1. Цифровая шкала на микроконтроллере (ATmega8): замеряет частоту ГПД и опорного гетеродина за 0,2 секунды с дискретностью 100 Гц . Способна складывать или вычитать частоты гетеродинов. Максимальная частота со входом через делитель КР1533ИЕ2 составляет 22 МГц (напрямую микроконтроллер считает до 7,5 МГц при минимальном входном сигнале 50 мВ). Главный плюс связки аналогового LC-генератора и цифровой шкалы — минимальное токопотребление (20–30 мА при 12 В вместе со стабилизаторами) и чистый синусоидальный сигнал без обилия побочных спектральных составляющих. Шкалу можно отключать после настройки.

2. DDS-синтезаторы частоты (AD9850, AD9852): обеспечивают непрерывный диапазон и высокую точность, однако потребляют от 100 до 350 мА (особенно при подключении дисплеев и микроконтроллеров типа ATmega2560) и ощутимо греются при работе на тактовой частоте 125 МГц. Кроме того, на частотах выше 20 МГц уровень фазового шума возрастает (падение динамического диапазона до 50–60 дБ), а на гармониках возникают паразитные пики, требующие тщательной фильтрации ФНЧ.

Нестандартные приемники из бытовых приборов

При отсутствии связной аппаратуры для радиомониторинга УКВ-диапазона (от 48 до 950 МГц) может использоваться селектор каналов аналогового телевизора. Широкая полоса пропускания ТВ-тракта (около 8 МГц) позволяет использовать его как широкополосный обзорный приемник. Настройка на частоту в старых советских блоках СК-М/СК-Д осуществляется вращением подстроечных резисторов или подачей регулируемого постоянного напряжения на вывод варикапов тюнера.
