Армейская радиостанция Р-109М (серия «Парус-1»): комплектация, схемотехника и эксплуатация

Комплектация и штатное имущество

Радиостанция поставляется в транспортном ящике с полным набором ЗИП и антенно-фидерных устройств , , .

В полный комплект входят:

• Приемопередатчик в пластиковом корпусе ;
• Две гибкие штыревые антенны Куликова;
• Два комплекта надставок (по 6 колен) для удлинения штыревой антенны до 2,7 метра;
• Два комплекта антенны типа «Луч» (длина полотна 40 м) со штангами и кольями для подвеса ;
• Кабель РК для выноса точки связи и работы из укрытия;
• Кронштейн для крепления станции в ящике или внутри транспортного средства (УАЗ, БТР);
• Кронштейн для монтажа антенны на борт автомобиля;
• Два комплекта противовесов («косички») для штыревых антенн;
• 4 штатных щелочных аккумулятора (типа 2НКП-24) с крышками, пробками и резиновыми подкладками ;
• Микротелефонная трубка и головные телефоны (гарнитура);
• Фонарик, инструмент (отвертки) и сумка радиста из кожзаменителя .

По походному регламенту пеший радист несет радиостанцию на спине с двумя установленными аккумуляторами, а в сумке — полотно антенны «Луч», противовесы, 6 штырей удлинителя, фонарь, отвертку и гарнитуру. Остальное имущество и запасные батареи транспортируются в ящике.

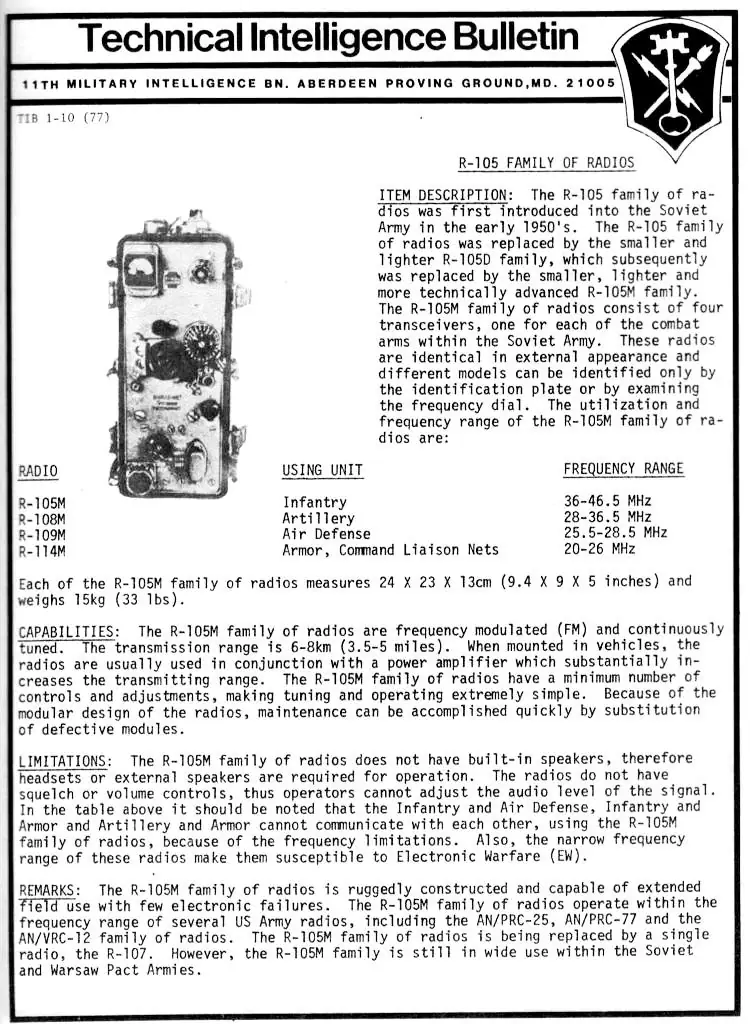

Конструктивные особенности и схемотехника

Схемы радиостанций Р-105М, Р-108М и Р-109М практически идентичны: отличия сводятся к 14 радиодеталям (катушки и конденсаторы частотозадающих контуров)

Тракт приема и передачи построен на 10 радиолампах сверхминиатюрной серии: 1Ж17Б, 1Ж18Б, 1Ж29Б и 1П24Б. Лампы не имеют панелек и впаиваются непосредственно ламелями в плату. Преобразователь анодного напряжения, усилитель низкой частоты (УНЧ), микрофонный усилитель и кварцевый калибратор выполнены на транзисторах.

В конструкции применены керамические платы, посеребренные экраны и механические безлюфтовые шестеренчатые передачи. Станция полностью разборная и пригодна к юстировке.

По ресурсу радиоламп: паспортный срок службы составляет от 2000 до 5000 часов, однако на практике лампы снижают крутизну характеристики примерно через 500 часов работы, после чего чувствительность падает, но аппарат сохраняет базовую работоспособность вплоть до 8000–10000 часов.

Организация электропитания: критические нюансы

Главная опасность при подключении стороннего питания — подача напряжения +5 В без организации средней точки.

Схема станции требует двухполярного питания 2 × 2,4 В (+2,4 В и -2,4 В). Потребление тока по плечам несимметрично, так как к минусовой шине подключены цепи накала радиоламп. При попытке запитать станцию источником 5 В без выведенного среднего провода возникает перекос напряжений: на нити накала поступает более 2,6 В, что приводит к одновременному перегоранию всех впаянных ламп.

Для автономной работы на современных элементах собирают блоки питания на базе 8 аккумуляторов типоразмера D по схеме (1,2 В + 1,2 В) × 2 в двух параллельных ветвях, формируя батарею 2,4 В емкостью порядка 20 А·ч.

Для стационарной работы или питания от бортовой сети автомобиля 12 В изготавливают сменную крышку корпуса со встроенным преобразователем напряжения (2 × 2,4 В), вентилятором охлаждения и контактной группой. При переходе в пеший режим крышка заменяется на штатную с аккумуляторами.

Дальность связи и применение внешних усилителей мощности

Базовая выходная мощность передатчика составляет 1 Вт. Дальность уверенной радиосвязи зависит прежде всего от высоты подвеса антенны, рельефа местности и согласования АФУ:

• «Голая» Р-109М со штатной антенной Куликова (штырь) обеспечивает связь до 10 км на открытой местности;
• Работа на лучевую антенну (40 м), поднятую на высоту 5–6 м, обеспечивает дальность до 25 км;
• Использование станции на доминирующих высотах существенно повышает дистанцию передачи.

Для наращивания мощности применяются внешние усилители:

• УМ-2: обеспечивает выходную мощность 7–10 Вт. Оснащен встроенным преобразователем напряжения, что упрощает сопряжение. Связка Р-109М + УМ-2 по энергетике аналогична стандартной 10-ваттной автомобильной Си-Би радиостанции;
• УМ-3: выдает 50–60 Вт, однако требует внешнего высоковольтного блока питания (БП-150). Со штыревой антенной обеспечивает дистанцию до 30 км, а при подъеме штыря на 11-метровой мачте — до 50 км.
