Радиосвязь при ЧС и кризисах: диапазоны CB, LPD, PMR, любительские частоты и автоканалы

Гражданские автоканалы: Москва и регионы

В крупных городах координация автомобилистов и радиолюбителей часто организуется через сеть интернет-ретрансляторов (линков), связывающих удаленные районы в единое пространство:

• Москва и Московская область:
• Основная частота: 433.600 МГц, субтон CTCSS 77 Гц (22 канал LPD);
• Запасная частота (для диалогов при занятости основной): 446.070 МГц, CTCSS 77 Гц, полоса Wide (6 канал PMR);
• СиБи (CB): 26.975 МГц FM (2 канал);
• Любительская частота (строго с позывным): 145.350 МГц FM.
• Подмосковье и соседние регионы:
• Дмитров (МО): вызывные любительские 145.250 МГц и 145.550 МГц;
• Жуковский: 433.075 МГц (два эхо-репитера без субтона);
• Железнодорожный: 27.305 МГц FM (30 канал CB);
• Пенза и область: вызывная 145.500 МГц;
• Харьков: 145.300 МГц.
• Санкт-Петербург:
• LPD-PMR репитер (северная часть города): прием репитера RX 434.21250 МГц (CTCSS 123.0 Гц), передача репитера TX 446.08750 МГц (CTCSS 123.0 Гц), ширина канала 12.5 кГц.
• Минск:
• 27.030 МГц (7 канал сетки C, ЧМ) — автоканал;
• 27.170 МГц (18 канал сетки C, ЧМ) — общегородской канал;
• 433.100 МГц (CTCSS 67 Гц) — кроссбэнд-ретранслятор на 27.030 МГц.

Система интернет-линков и кросс-бенд

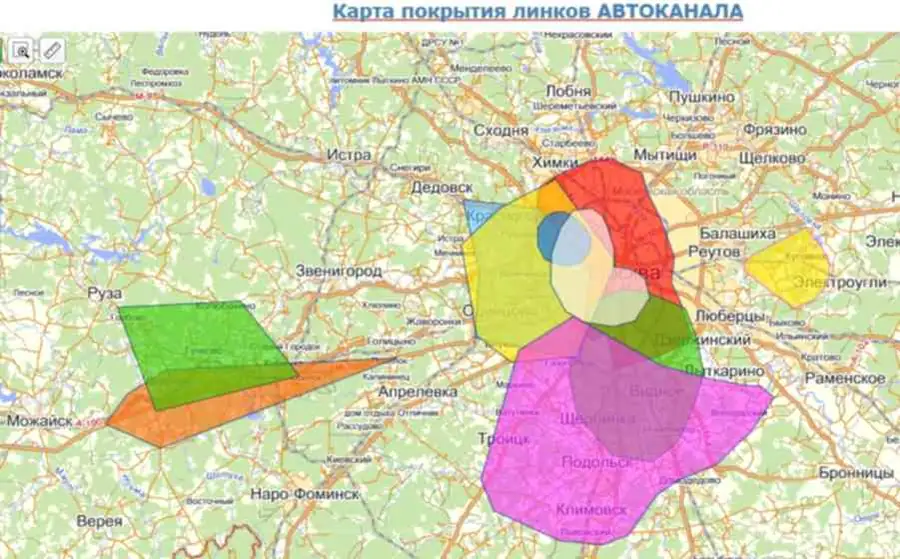

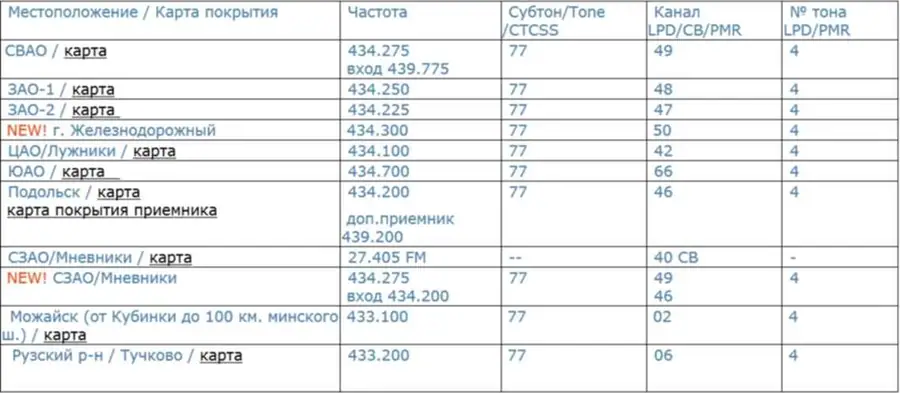

Использование интернет-ретрансляторов позволяет объединять станции разных мощностей и стандартов. При передаче на частоте одного округа (например, СВАО в Москве) сигнал одновременно транслируется на частотах других округов и городов области. Линк подтверждает прием коротким звуковым сигналом («отшлепом»).

Такая топология решает ряд технических задач:

• локализация помех (можно временно отключить зашумленный линк без падения всей сети);
• выход в эфир участников без радиостанций через сетевые клиенты (FRN, Zello, Mumble, TeamSpeak) с компьютеров и смартфонов;
• кросс-бенд мосты между 27 МГц (СиБи) и 433 МГц (UHF), компенсирующие недостатки аппаратуры.

Диапазон СиБи и специфика 15-го канала

Основным источником оперативной дорожной обстановки по России и странам бывшего СССР остается частота 27.135 МГц AM (15 канал сетки C, на радиостанциях Alan и Midland маркируется как сетка D). Изначально канал водителей-дальнобойщиков фактически используется самыми разными категориями автомобилистов.

В критических ситуациях (например, аварии на складах боеприпасов) информация в 15 канале появляется раньше, чем в новостных лентах. На европейских трассах каналы распределяются по языковому признаку: польский — 19, литовский — 12, латышский — 13. Для аварийных служб и любителей дальних связей в Европе на PMR задействован 8 канал (446.09375 МГц, CTCSS 88.5 Гц).

Специфические и любительские репитеры

• Теплый Стан (Москва): эхо-репитер на 446.1125 МГц (вход 437.075 МГц, CTCSS 77 Гц);
• Север Москвы: ретранслятор 435.6875 МГц (вход 439.6875 МГц, CTCSS 77 Гц);
• Зеленоград: ретранслятор 434.6875 МГц (DCS 565);
• Квадроциклисты: координационная частота 433.250 МГц.

Монтаж и настройка радиооборудования

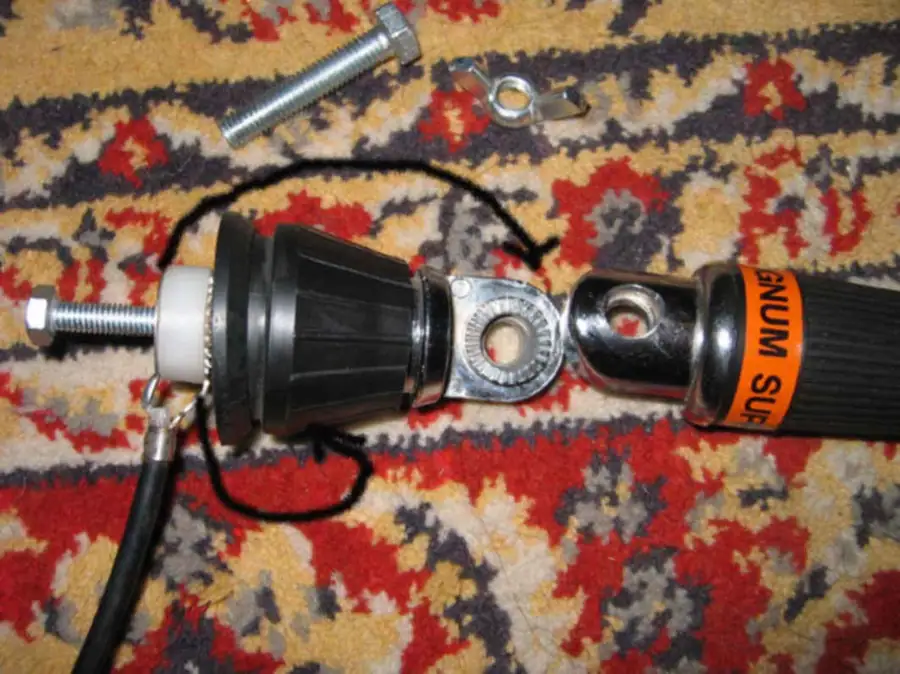

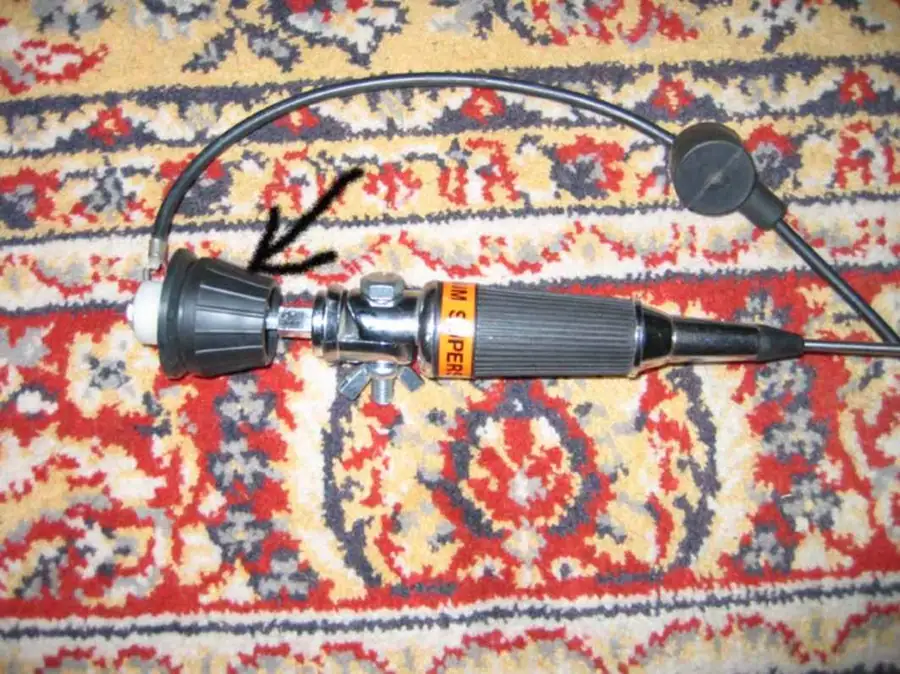

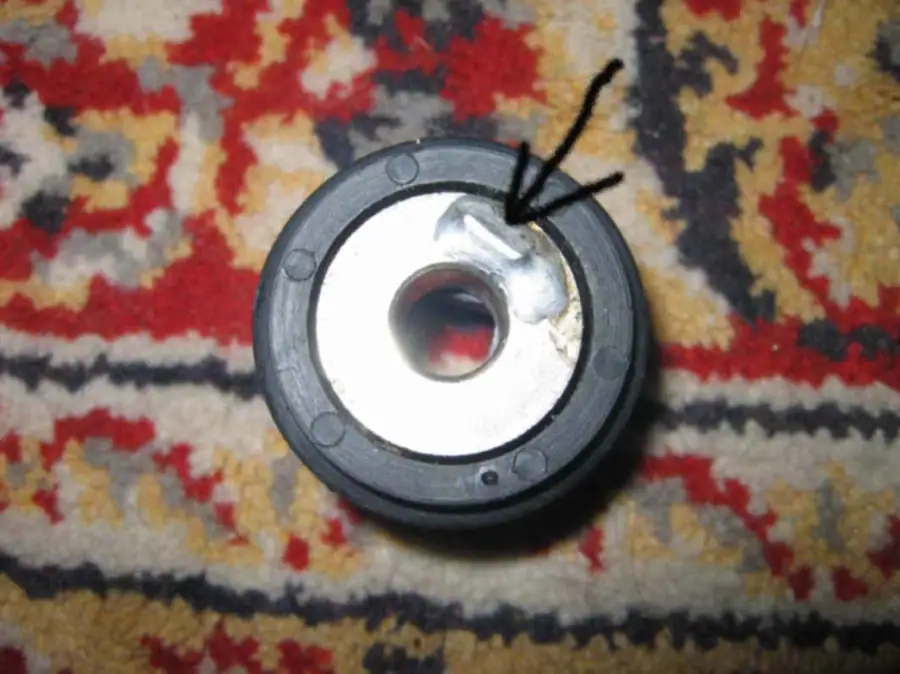

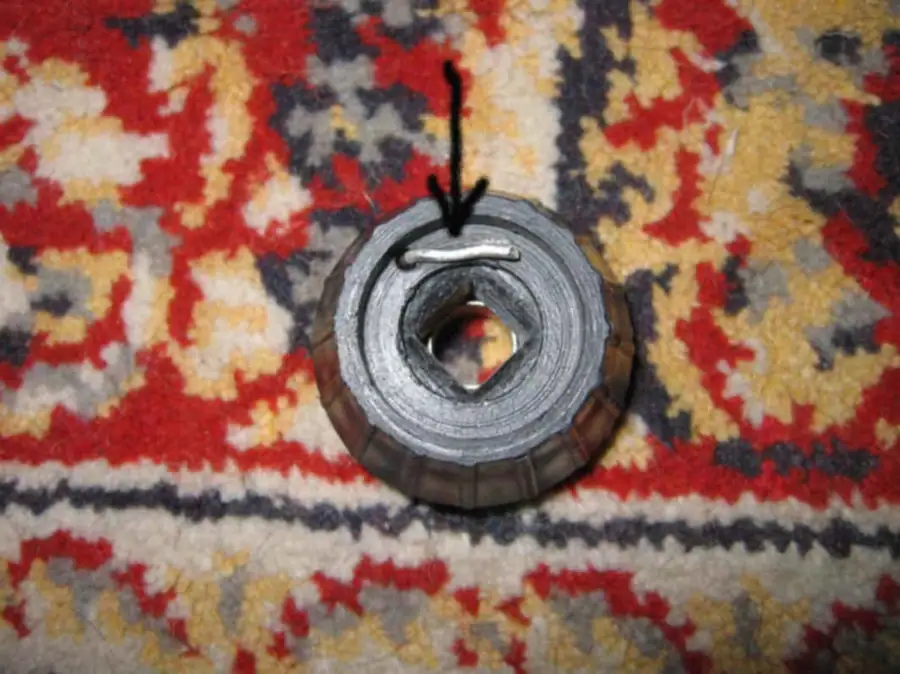

При установке врезных и длинных автомобильных антенн СиБи (например, Lemm AT73 Magnum Superstar) прозвонка мультиметром может показывать короткое замыкание между штырем и оплеткой кабеля. Это штатная ситуация, обусловленная автотрансформаторной схемой согласования (внутри катушки).

Ключевые правила монтажа на автомобили (включая внедорожники с пластиковыми элементами крыши):

• Точка контакта с кузовом: при отсутствии сплошной металлической крыши кронштейн антенны крепят на металлические силовые элементы (например, кронштейн запасного колеса на задней двери), обеспечивая надежный контакт.
• Масса: запрещено выводить «массу» отдельным длинным проводом. Если его длина сопоставима с четвертью длины волны (около 2,8 м для 27 МГц), провод начинает работать как излучающий элемент, разрушая настройку антенной системы.
• Дальность работы: UHF/VHF портативки с земли без подъема на мачты и высоты дают устойчивую связь в пределах 5–7 км. Для мобильной дальней связи на расстояния сотен и тысяч километров применяются КВ-радиостанции и антенны зенитного излучения (АЗИ / NVIS).
