Основы радиосвязи для начинающих: выбор оборудования, диапазоны и антенны

Диапазоны частот и совместимость радиостанций

Для понимания принципа совместимости аналоговых радиостанций ключевым фактором является рабочий диапазон частот. Если одна станция работает на «двойке» (VHF, длина волны ~2 м, 136–174 МГц), а другая — на «семидесятке» (UHF, длина волны 70 см, 420–470 МГц, включая любительские LPD и PMR), связать их напрямую невозможно. Рации разных производителей успешно взаимодействуют друг с другом, если настроены на одинаковую частоту и модуляцию в пределах одного диапазона.

Существуют двухдиапазонные аппараты (например, Baofeng UV-5R, Yaesu FT-60R, линейка Yaesu VX), способные перекрывать оба участка. Диапазон Си-Би (CB, 27 МГц) требует совершенно иных габаритов антенного тракта, поэтому стандартные портативки LPD/PMR с ним не стыкуются. Универсальные аппараты, охватывающие Си-Би, УКВ и КВ (короткие волны), встречаются редко и относятся к более высокому классу техники (например, Yaesu FT-817).

Дальность связи: прямая видимость и городские условия

На УКВ-диапазонах решающим фактором является прямая видимость, а не только мощность передатчика. Даже при мощности 5 Вт радиосвязь способна достигать сотен километров при наличии прямой трассы (например, со спутниками или радиолюбительскими ретрансляторами на возвышенностях). Однако в плотной городской застройке железобетонные здания создают непреодолимые преграды, поглощая и переотражая сигнал.

Реальная дальность работы портативных станций (например, класса Baofeng при мощности 5 Вт):

• В городе между домами — около 1 км.
• На природе и пересеченной местности — до 10 км (в условиях сопок и густого леса дальность может падать до 1–2 км).
• Прием мощных базовых станций по прямой видимости — до 20 км.

Для организации устойчивой стационарной связи в черте города на расстояния 20–25 км требуется вынос антенны на крышу высокого здания (минимум 9 этажей) с использованием четвертьволновых или 5/8-волновых конструкций либо направленных антенн. В каменных массивах диапазон 70 см нередко показывает себя лучше, чем 2 метра, за счет меньшей длины волны и лучшего прохождения через технологические проемы.

Выбор носимых радиостанций и схемотехника

Бюджетные радиостанции часто строятся по технологии прямого преобразования (SDR/DSP), что снижает их избирательность по соседнему каналу при наличии сильных индустриальных помех. Более помехозащищенными являются супергетеродинные станции (классическая аналоговая схема, применяемая в аппаратах Wouxun, Quansheng TG-UV2, Yaesu).

При выборе радиостанции имеет значение интерфейс ввода частоты:

• С прямым вводом (VFO) и экраном (Baofeng UV-5R, Yaesu FT-60): позволяют оперативно сменить частоту или субтон (CTCSS/DCS) вручную в полевых условиях.
• Канальные станции без экрана (Kenwood TK-2107, Baofeng BF-888): настраиваются исключительно с компьютера через кабель для прошивки. Они обладают механической надежностью за счет отсутствия дисплея, но не позволяют оперативно менять параметры каналов вдали от ПК.

Штатные гарнитуры и тангенты бюджетных раций часто отличаются низким качеством звучания и глухим микрофоном, поэтому для разборчивой передачи речи на шумных улицах рекомендуется подбирать сторонние гарнитуры.

Особенности коротковолновой связи (КВ)

Для перекрытия расстояний от десятков до тысяч километров вне зоны прямой видимости применяется КВ-диапазон (например, радиостанции типа «Ангара-1», Yaesu FT-817, Yaesu FT-857). Связь строится двумя путями:

1. Поверхностными волнами (до 50 км) — распространяются вдоль земли, для них оптимальны более низкие частоты (1,6–2,2 МГц).

2. Пространственными волнами (свыше 100 км) — луч отражается от ионосферы. Частота выбирается в зависимости от времени суток и сезона: днем и летом частоты выше (до 8 МГц), ночью и зимой опускаются ниже (вплоть до 2–3 МГц).

Для ближней связи на КВ (от 50 до 250–350 км) без «мертвых зон» используются зенитные антенны (в частности, П-образные антенны КШМ, излучающие вверх). Для базовых и полевых КВ-станций хорошо зарекомендовали себя проволочные антенны Inverted V («перевернутое V»), вертикальные штыри (GP) для дальних связей и мобильные перестраиваемые антенны (типа ATAS).

Портативный трансивер Yaesu FT-817 (мощность 5 Вт, вес около 1 кг) оптимален для пеших групп, но требует тщательного согласования антенн, так как использование внешних антенных тюнеров может забирать до 30% полезной мощности передатчика. Для автомобильного и стационарного базирования более актуален Yaesu FT-857 с мощностью до 100 Вт, требующий мощного источника питания.

Эксплуатация радиостанций на холоде и вопросы питания

Главная проблема эксплуатации средств связи при отрицательных температурах (от -20°C до -30°C) — быстрая деградация емкости аккумуляторов и риск образования конденсата при резких сменах среды. Для надежной работы рекомендуется:

• Держать радиостанцию под теплой верхней одеждой, выводя наружу выносную гарнитуру (ларингофон) и антенну над плечом.

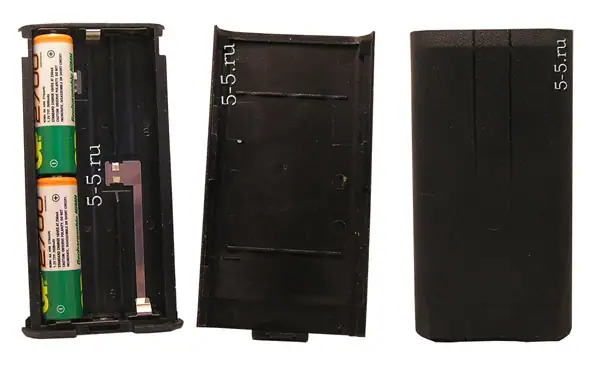

• Использовать съемные батарейные отсеки под элементы питания типа АА.

• Заряжать рации от автомобильной бортсети (12 В): многие зарядные стаканы напрямую принимают 12 В постоянного тока, однако на работающем двигателе следует учитывать скачки напряжения генератора.
