Советские пистолеты-пулеметы ППД, ППШ и ППС: конструктивные различия, модернизация и клейма

Конструктивные различия ранних и поздних серий ППШ-41

В процессе массового производства конструкция пистолета-пулемета Шпагина претерпевала изменения для упрощения технологии и повышения надежности:

• Дульный тормоз-компенсатор (ДТК): у поздних вариантов ДТК выполнен более коротким, а угол скоса передней стенки изменен по сравнению с ранним исполнением.

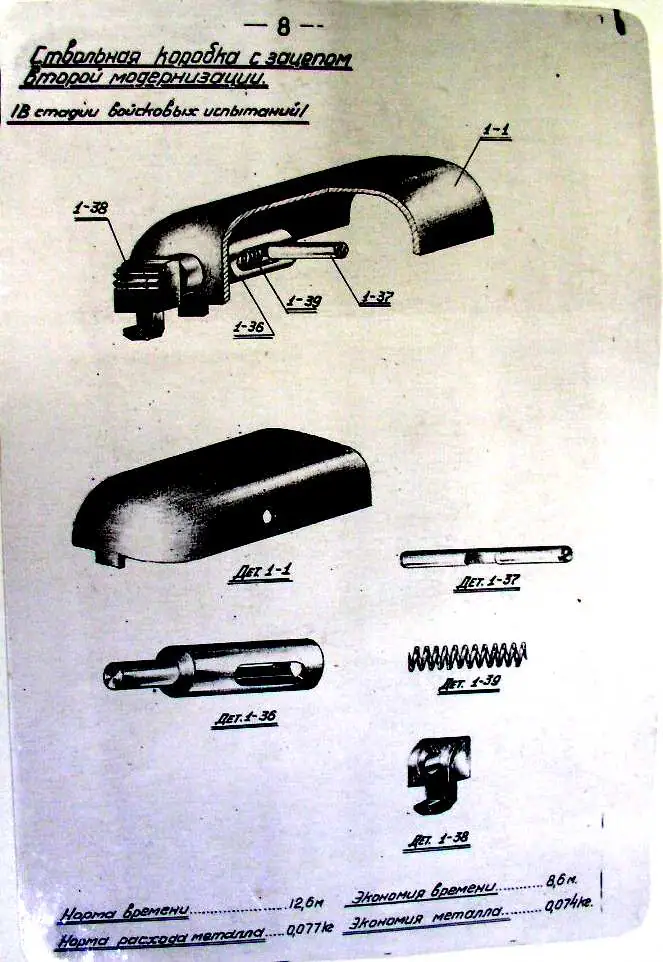

• Ось затворной коробки: на ранних образцах применялась составная ось — внутренняя деталь фиксировала внешнюю с помощью вилки. В затворной коробке раннего типа под шляпки осей предусматривались специальные углубления. На поздних образцах ось цельная, с проточкой посередине, и фиксируется плоской пружиной, установленной снизу коробки (выштамповки под шляпки отсутствуют).
• Крепление ствола: ствол фиксируется исключительно осью затворной коробки. Заклепка в передней части отношения к фиксации ствола не имеет.
• Элементы раннего выпуска: для образцов 1941 года характерны защелка ствольной коробки на заклепках, специфическая ранняя магазинная защелка и оригинальный профиль деревянной ложи.

Особенности магазинов и опытные разработки

Помимо штатных дисковых барабанов емкостью 71 патрон, в войска поставлялись секторные коробчатые магазины («рожки») емкостью 35 патронов, которые выпускались в ранних, промежуточных и поздних вариантах штамповки.

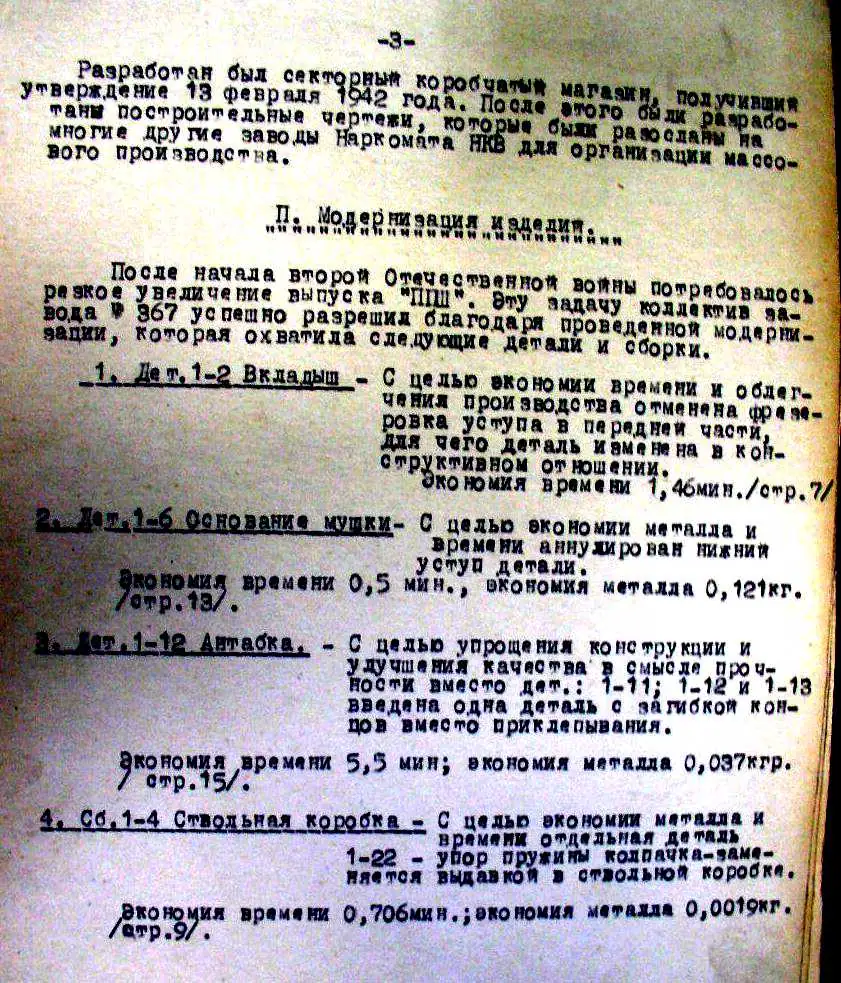

По архивным отчетам предприятий, велись опытно-конструкторские работы по созданию секторного магазина с двухрядным выходом патронов. Однако обеспечить безотказную подачу при узком штатном досылателе затвора ППШ не удалось, поэтому серийные секторные магазины сохранили перестроение патронов из двух рядов в один на выходе.

Размещение принадлежностей и шомполов

Способ переноски ЗИП и принадлежностей для чистки существенно различался в зависимости от модели оружия:

• ППШ-41: жесткий металлический пенал в конструкции приклада отсутствовал. Принадлежности (протирка, выколотка, ершик, отвертка, мушковерт) вкладывались в полость затыльника приклада россыпью. Для двухколенного разборного шомпола в прикладе предусмотрено отдельное глубокое сверление.
• ППС-43: в самом оружии места под чистящие принадлежности нет. Разборный шомпол из двух частей укладывался в специализированный кармашек брезентового подсумка, расположенный между секциями для магазинов.

Производственная база и архив завода № 367

Ключевым центром выпуска и модернизации ППШ в годы войны являлся завод № 367 (г. Вятские Поляны), куда был эвакуирован конструкторский коллектив под руководством Г. С. Шпагина. В конструкторском бюро завода под началом ведущего конструктора А. С. Константинова проводились обширные работы по упрощению технологических процессов.

,

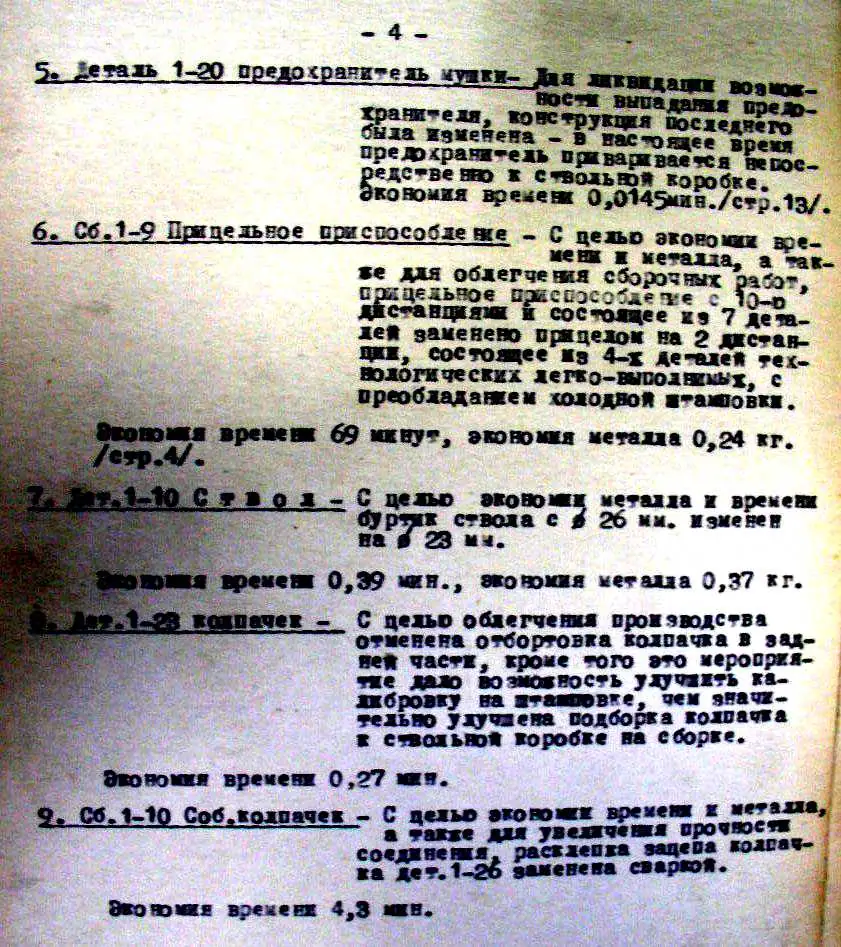

В отчетах завода за 1941–1945 годы зафиксированы разработки ряда модификаций:

• Облегченный пистолет-пулемет обр. 1941 г.;
• Вариант упрощенной конструкции обр. 1942 г.;
• Экспериментальный образец 1942 г. с выдвижным металлическим прикладом;
• Доработка пистолетов ТТ обр. 1930 г., а также производство осветительных (обр. 1943 г.) и сигнальных (обр. 1944 г.) пистолетов.

Заводская маркировка и иностранные версии

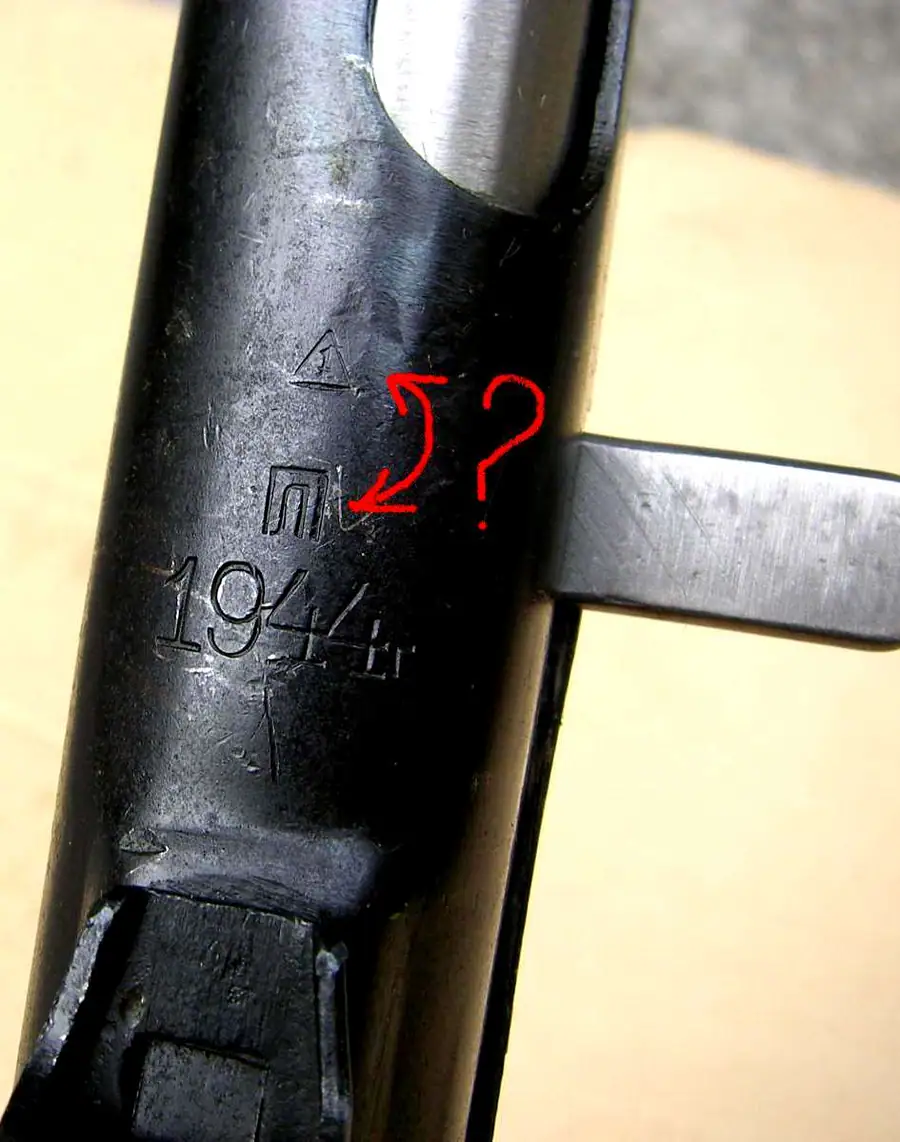

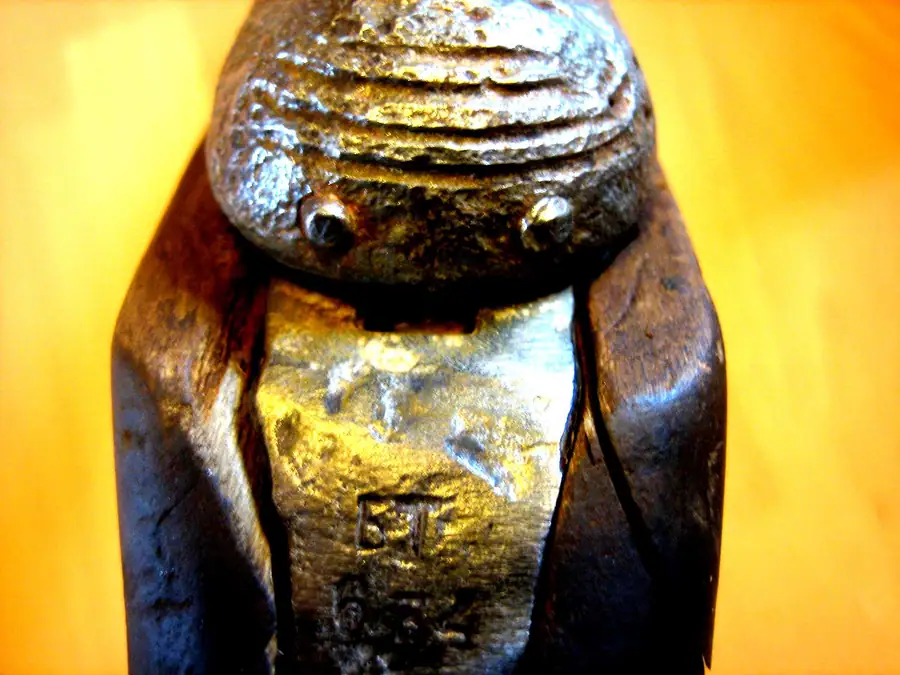

Клеймение советских ПП наносилось штамповкой на верхней части ствольной коробки и включало монограмму завода, год выпуска, буквенную серию и порядковый номер детали.

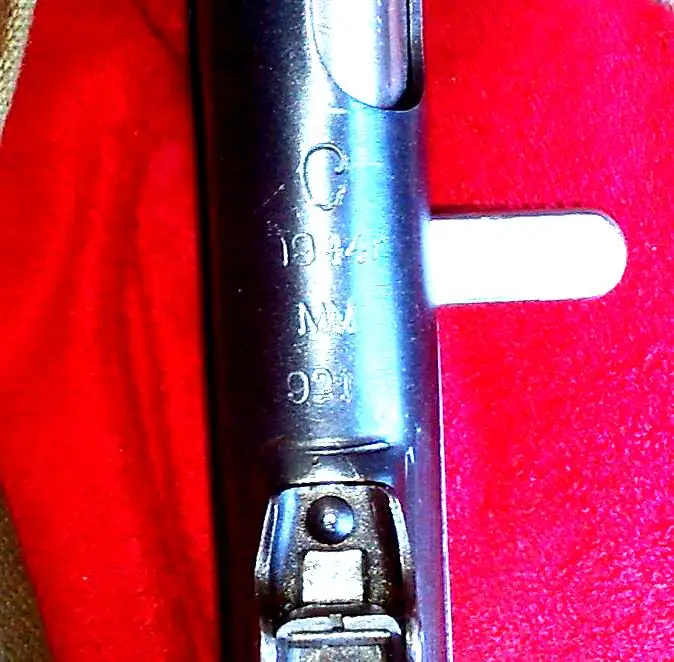

К примеру, маркировка столичного завода «Счетмаш» на ППС-43 содержит стилизованный логотип предприятия, год выпуска (1944) и номер с серией (например, серия «ММ»). Отдельные серии ППШ несли клейма предприятий Тбилиси и ряда эвакуированных заводов других регионов.

На базе советского ППШ в социалистических странах также выпускались лицензионные копии и модернизации: венгерский пистолет-пулемет «Minta 48», китайский «Тип 50», а также вьетнамский компактный вариант К-50М с укороченным кожухом и выдвижным прикладом.
