Самодельные мини- и микро-ГЭС: выбор конструкции, гидроизоляция и круглогодичная работа

Создание собственной гидроэлектростанции на реке или ручье позволяет решить задачу автономного энергоснабжения и отопления отдаленного хозяйства. Практики обсуждают реальные варианты самодельных конструкций — от водяных колес и погружных капсул до напорных трубных систем. Основное внимание уделяется расчету мощности…

Конструктивные типы микро-ГЭС и их особенности

При проектировании гидроустановки для естественного русла реки рассматриваются различные механические схемы:

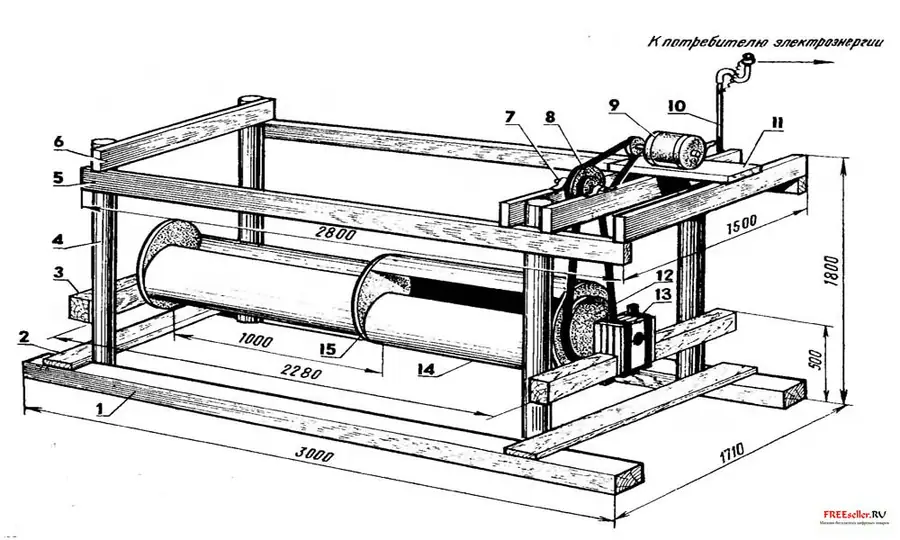

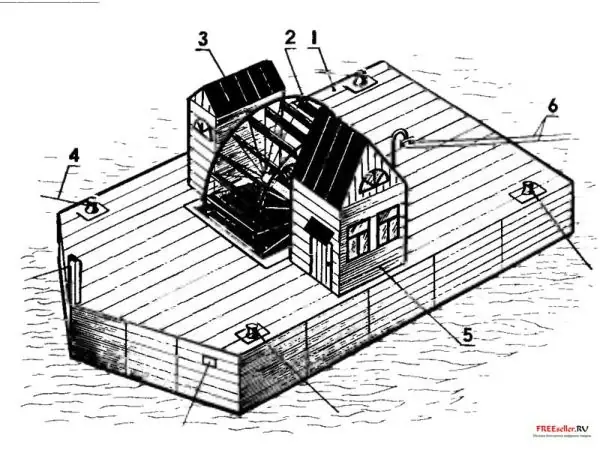

  • Водяные колеса (в том числе плавучие на понтонах): Одно из самых простых решений. Например, колесо диаметром 6 метров с 24 лопатками (длина 4,5 м, ширина 1,0 м) при скорости течения 1–1,5 м/с совершает 10–12 оборотов в минуту и позволяет снять на валу до 6 кВт мощности через клиноременный мультипликатор
Самодельные мини- и микро-ГЭС: выбор конструкции, гидроизоляция и круглогодичная работа
Фото из темы

. Однако такие конструкции заметны с берега и уязвимы перед сильным ледоставом.

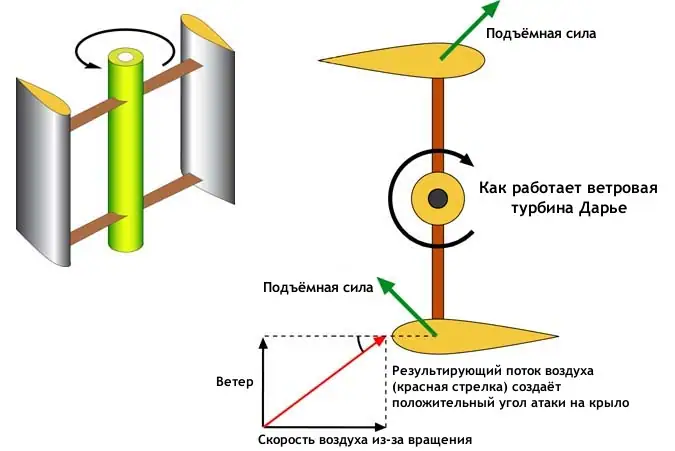

  • Погружные установки и турбины типа «верша»: Монтируются под водой в естественном потоке
Самодельные мини- и микро-ГЭС: выбор конструкции, гидроизоляция и круглогодичная работа
Фото из темы
Самодельные мини- и микро-ГЭС: выбор конструкции, гидроизоляция и круглогодичная работа
Фото из темы

. Турбина может размещаться в виде винта в трубе (по принципу подводной лодки). На входе обязательно устанавливается защитная решетка от мусора и топляка, а корпус удерживается тросом с якорем .

  • Гирляндные и парашютные ГЭС: Испытываются при слабых скоростях течения (около 0,5 м/с), но на практике оцениваются критически из-за низкой надежности и риска забивания речным мусором.

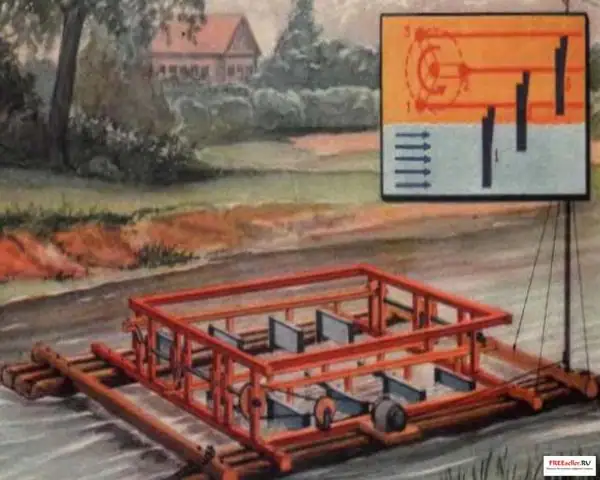

  • Кривошипно-штанговые бесплотинные системы: Лопатки перемещаются напором воды, двигая штанги и кривошипный вал со шкивом, передающим вращение на генератор
Самодельные мини- и микро-ГЭС: выбор конструкции, гидроизоляция и круглогодичная работа
Фото из темы

Напорные системы: расчет мощности и расхода воды

При наличии ручьев или каналов с выраженным перепадом высот наиболее эффективна напорная схема . Формула оценки механической и электрической мощности ручья строится на разнице высот и расходе воды:

$$N = \rho \cdot g \cdot Q \cdot H \cdot \eta \approx 8800 \cdot Q \cdot H$$

где $\rho$ — плотность воды (кг/м³), $g$ — ускорение свободного падения, $Q$ — расход воды (м³/с), $H$ — напор (высота столба воды в метрах), $\eta$ — механический КПД гидроагрегата (обычно 0,6–0,95).

На практике перепад высот в 10–15 метров (давление порядка 1–1,5 кг/см²) при расходе воды от пожарного ствола или канализационной трубы позволяет снимать от 1 до 5 кВт полезной нагрузки в зависимости от параметров форсунки, сопротивления генератора и лопаток турбины . Наличие естественного накопителя (например, болота или запруды выше по склону) компенсирует колебания уровня воды в засушливый период.

Подбор генератора и электросхема

Главная трудность гидрогенераторов без плотины — переменные и низкие обороты вращения вала. Современные синхронные бесщеточные агрегаты требуют строго фиксированных оборотов, поэтому их применение ограничено.

  • Генераторы на постоянных магнитах: Признаны наиболее эффективными для малых гидростанций, так как не требуют внешнего тока на возбуждение и выдают напряжение даже на малых скоростях.
  • Переделка асинхронных двигателей: Применяются перемотанные асинхронники с установкой постоянных магнитов на ротор либо подключением блока конденсаторов. Для подбора оптимальной емкости под меняющееся по сезонам течение используются ступенчатые переключатели.
  • Схема стабилизации: При переменном потоке генератор выдает плавающее постоянное напряжение (в диапазоне от 48–50 до 150 В). Для питания потребителей или аварийных буферных аккумуляторов ток преобразуется контроллерами и импульсными стабилизаторами в постоянные 12, 24 или 48 В, либо через инверторы трансформируется в переменные 220 В.

Гидроизоляция и всесезонная эксплуатация зимой

Для круглогодичной работы в регионах с морозами до −35...−40 °C открытые плавучие колеса малоприменимы из-за обмерзания кромок и механизмов. Участники выделяют два решения проблемы замерзания:

1. Полное погружение подо льдом: На быстрых участках рек и быстринах вода под ледяным панцирем не промерзает. Корпус генератора герметизируется глухими крышками с прокладками, а вывод вращающегося вала защищается графитовой фиброй и дублирующими сальниками, выдерживающими давление на глубине до 10 метров.

2. Закрытый подземный бункер: Вода из ручья отводится по заглубленной утепленной трубе к генераторному узлу, установленному в сухой подземной камере или мини-бункере на берегу, после чего сбрасывается обратно в русло. При необходимости в трубу закладывается греющий кабель для предотвращения ледяных пробок при минимальном расходе зимой.
