Самодельные приборы и радиолюбительские решения для связи

Самодельный измеритель АЧХ

Для настройки антенн, фильтров и различных колебательных контуров радиолюбители собирают измерители амплитудно-частотных характеристик (АЧХ) из доступных компонентов. Основой конструкции выступает микроконтроллер Atmega8 в связке с синтезатором частоты (генератором DDS) и обвязкой примерно из 20 радиодеталей.

Прибор работает в диапазоне частот от 100 Гц до 40 МГц с малым шагом перестройки, что позволяет точно исследовать параметры и резонанс одиночных кварцевых резонаторов (с шагом до 10 Гц), а также кварцевых фильтров. Управление устройством и вывод графиков осуществляются через компьютер по USB с помощью специализированного программного обеспечения. Реализована поддержка одновременного вывода графиков по 4 измерительным каналам, благодаря чему можно в реальном времени просматривать весь сквозной радиотракт трансивера (например, по схемотехнике Р-76м2, аппаратов Полякова или трактов с электромеханическими фильтрами — ЭМФ).

Для повышения точности измерений и оценки уровня затухания сигналов («до скольки дБ давит») рекомендуется дорабатывать детекторную часть схемы. Простого транзисторного каскада зачастую недостаточно по амплитуде, поэтому оптимальным решением является установка специализированного логарифмического усилителя, такого как AD8310.

Автономные сети передачи данных и концепция альтернативной связи

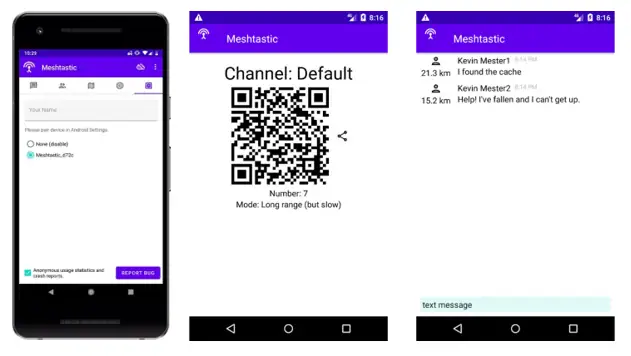

Отдельное внимание уделяется созданию независимых цифровых сетей передачи данных (по подобию Фидонет) для обмена информацией в условиях кризисных ситуаций , , . В качестве базы рассматриваются mesh-сети и протоколы пакетной передачи сообщений, такие как Meshtastic

При использовании радиомодемов на безлицензионных диапазонах (в частности, 868 МГц и частотах выше 400 МГц) ключевым фактором дальности выступает рельеф местности и высота подвеса антенн , , :

• В плотной городской застройке при расположении на уровне земли реальная дальность связи маломощных передатчиков может падать до сотен метров.
• При установке ретранслятора на крыше 9-этажного здания устойчивый радиус связи с мобильным абонентом (в автомобиле) на частоте 868 МГц достигает более 10 км.
• Размещение точки-ретранслятора на возвышенности с прямой видимостью всего населенного пункта позволяет связываться с другими узлами сети на удалении до 30 км.

Специфика радиосвязи в условиях ЧС: самоделки против фабричных раций

При оценке устойчивости связи в полевых условиях отмечается, что низкие частоты с малой мощностью (например, 49 МГц) показывают низкую эффективность даже при наличии небольших холмов. При этом малая излучаемая мощность может иметь свои тактические преимущества в определенных сценариях скрытности.

При организации групповой радиосвязи практичным подходом является использование гибридных решений: радиосетей (РоС) и двухдиапазонных станций VHF/UHF. В повседневных условиях или локальных происшествиях связь координируется через интернет-шлюзы, а в условиях полного отключения инфраструктуры связь переводится исключительно на прямые каналы VHF/UHF диапазона.

Также поднимается вопрос рациональности кустарного изготовления аппаратуры: радиолюбительская сборка из отдельных модулей («ардуино», плата передачи, внешний усилитель) оправдана тогда, когда требуется уникальный функционал, либо прибор собирается из имеющихся запасов деталей. Для базовой голосовой радиосвязи на малых дистанциях зачастую надежнее и эффективнее использовать серийные радиостанции.
