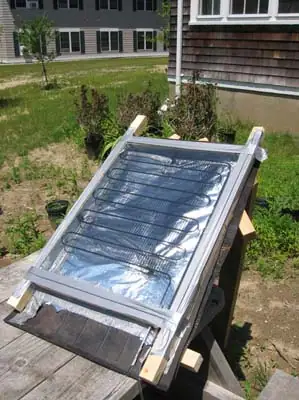

Самодельный солнечный коллектор из змеевика старого холодильника
При отсутствии на даче электричества и газа солнечный водонагреватель позволяет обеспечить семью горячей водой для душа и мытья посуды. Конструкцию эффективного коллектора можно собрать своими руками практически полностью из подручных материалов со свалки. Основой системы выступает змеевик от неисправного бытового…
Необходимые материалы и подготовка основы

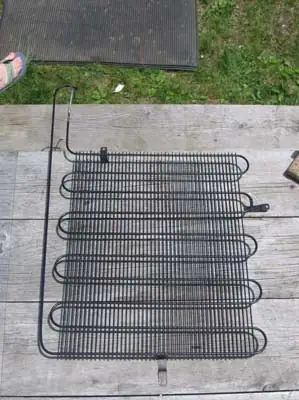

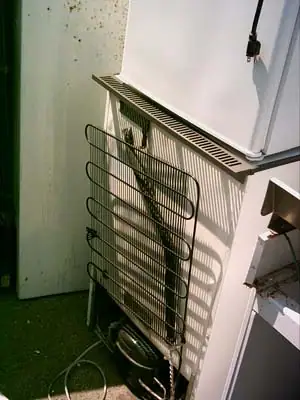

Главный рабочий элемент коллектора — змеевик (конденсатор), расположенный на задней стенке старого холодильника
. После аккуратного демонтажа радиатора его обязательно промывают струей проточной воды, чтобы удалить остатки фреона
Для создания короба и термоизоляции понадобятся:

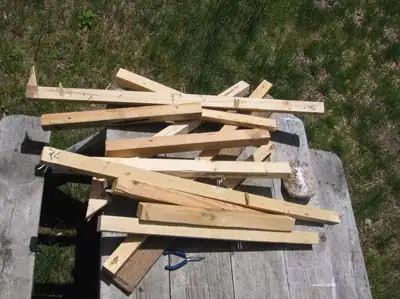

- деревянные рейки для сборки каркаса и ребер жесткости

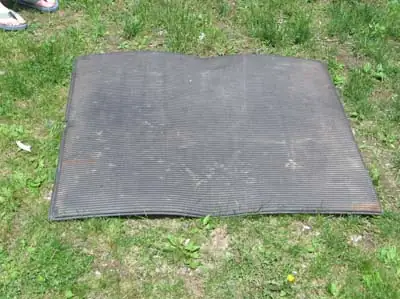

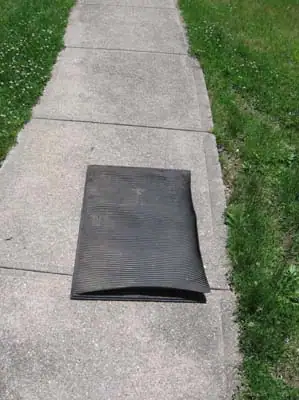

- старый резиновый дверной коврик (используется в качестве подложки)
- фольга для отражающего слоя;

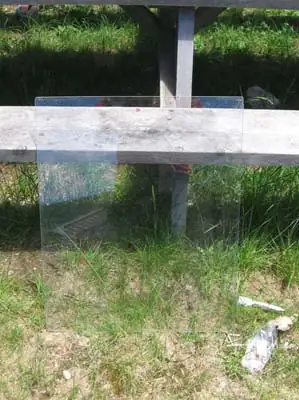

- оконное стекло подходящего размера (можно снять со старой рамы, выброшенной при замене окон);
- скотч для герметизации щелей.
Сборка каркаса и внутренняя изоляция
Размеры каркаса определяются габаритами змеевика: деревянная рама сбивается из реек так, чтобы теплообменник свободно ложился внутрь
. Резиновый коврик подрезается точно под внутренний периметр каркаса
Перед окончательной фиксацией производят примерку змеевика и резиновой подложки, размечая точки крепления нижней рейки, а также пропилы под вывод трубок
. Между каркасом и резиной расстилают слой фольги, после чего закрепляют нижнюю планку
Жесткость и герметизация конструкции
С обратной стороны рамы набиваются дополнительные рейки, обеспечивающие жесткость всей конструкции. Все стыки и зазоры между каркасом и фольгой тщательно проклеиваются скотчем для снижения паразитных теплопотерь.
Эксплуатация в разное время года и доработки
Базовый вариант с одинарным стеклом рассчитан в первую очередь на теплую солнечную погоду. Для повышения эффективности и потенциальной работы в холодный период или зимой конструкцию требуется модифицировать: использовать радиатор большей площади, усилить утепление корпуса, установить двойное стекло для минимизации теплопотерь либо применять вакуумные технологии теплоизоляции.
