Солнечная электростанция для полевого лагеря: расчеты, сборка и опыт эксплуатации

Проблема автономного питания и выбор источника энергии

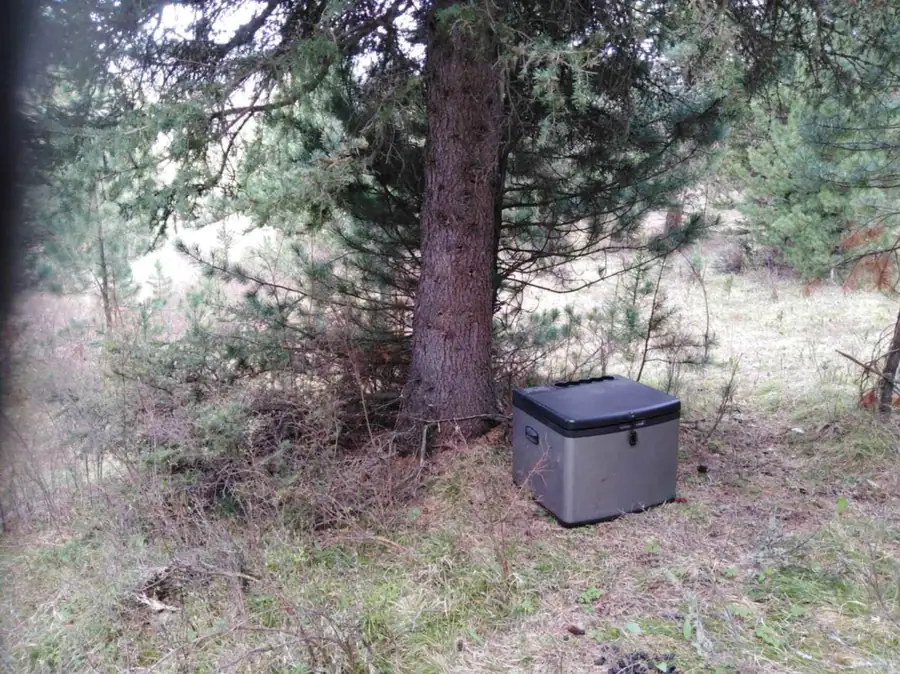

При многодневных выездах классический способ охлаждения — периодический запуск автомобильного холодильника от бортовой сети авто (например, охлаждение до минус 10 °C с последующим отключением до прогрева до плюс 8 °C) — неудобен.

Альтернативные варианты имеют существенные недостатки:

• Бензогенератор: повышенный уровень шума (от 60 дБ) и необходимость перевозки значительного запаса топлива (при расходе от 0,3 л/ч на длительную стоянку требуется до 60 л, под которые сложно выделить место в загруженной машине);
• Аккумулятор большой емкости: подходит для стоянок до 2–3 дней, но на более длительный срок его запаса не хватает;
• Солнечная электростанция: не зависит от запасов топлива при условии стабильной солнечной погоды.

Конфигурация и сборка самодельной системы

Для обеспечения потребностей полевого лагеря был собран комплект оборудования общей стоимостью порядка 40 000 рублей:

,

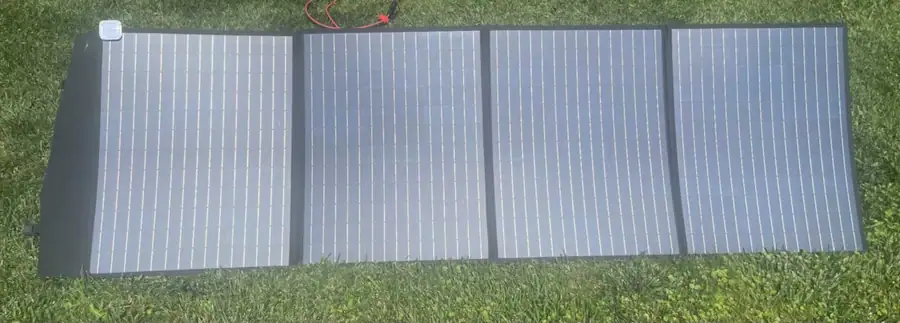

• Складная солнечная панель на 200 Вт: складывается «папкой» в 1/4 своей длины, что обеспечивает компактность при транспортировке. Панель способна выдавать напряжение до 40 В.

• Аккумулятор LiFePO4 12 В 100 А·ч: набран из четырех ячеек по 3,2 В каждая. Вес готовой батареи составляет около 9 кг, что также служит проверкой соответствия реальной емкости заявленным параметрам.

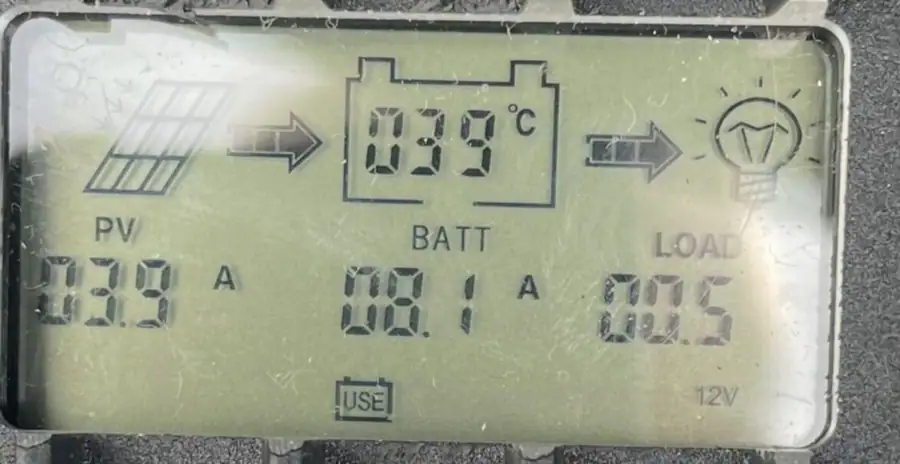

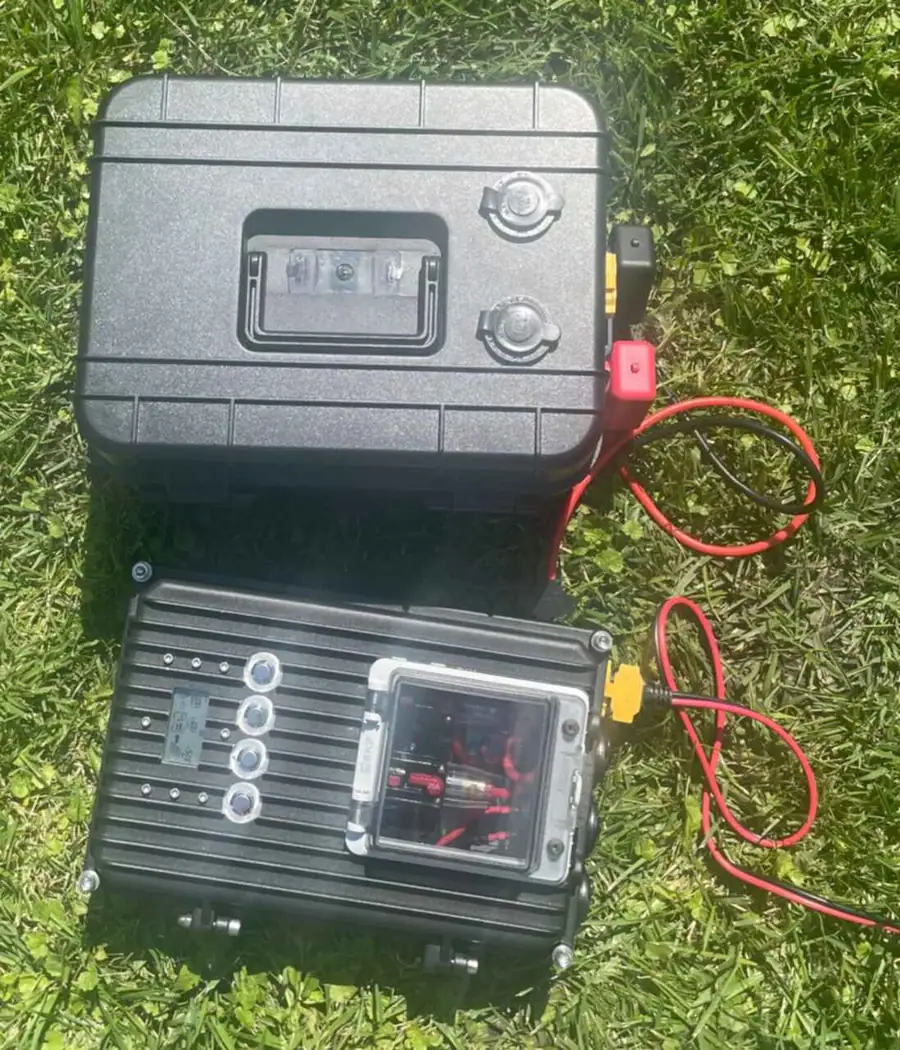

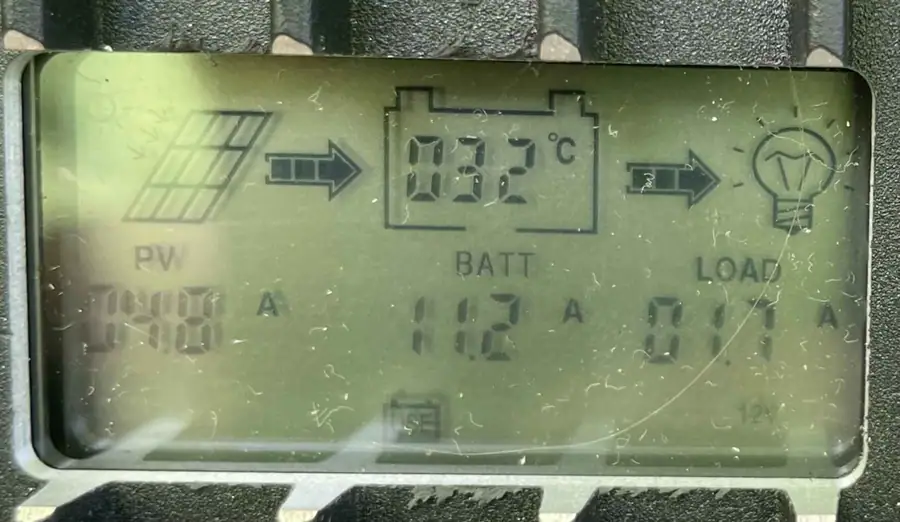

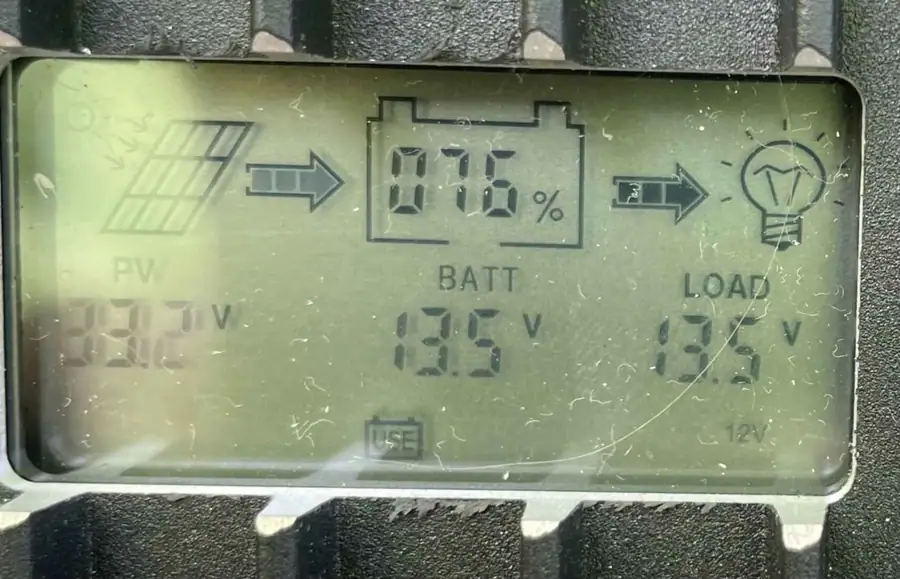

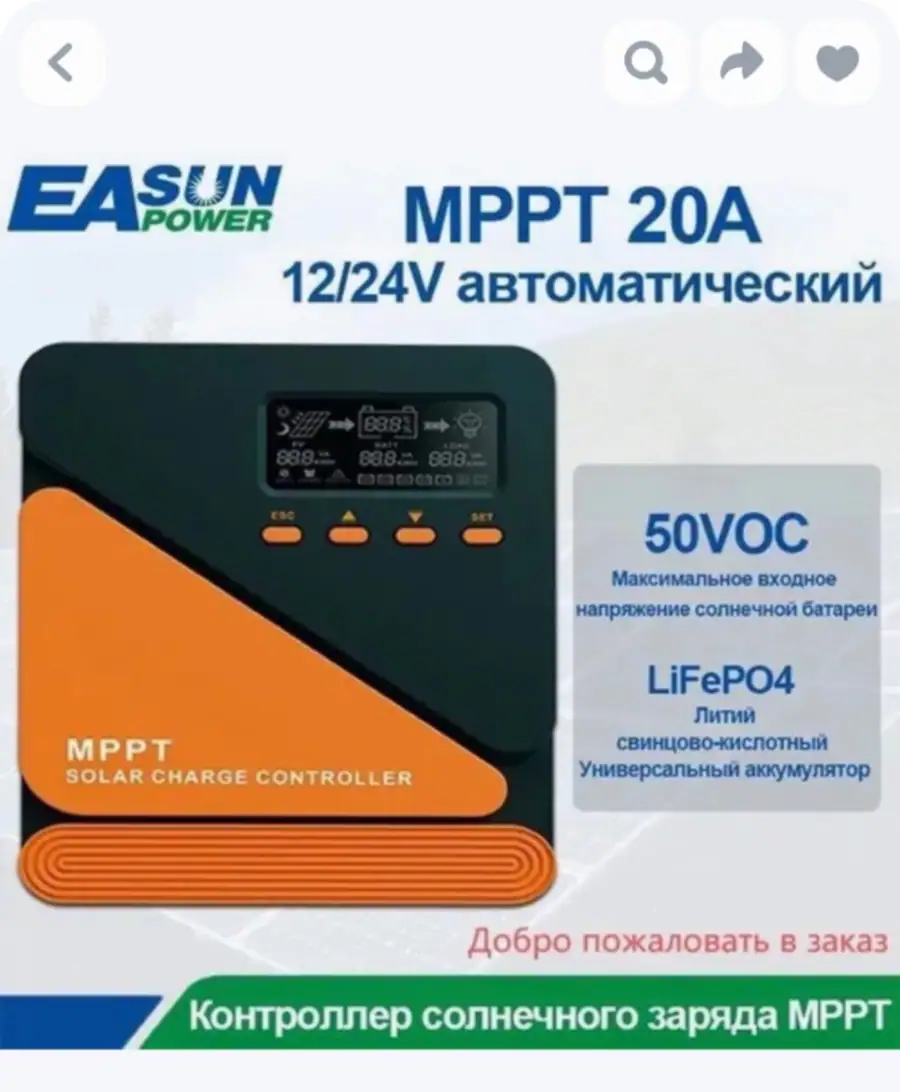

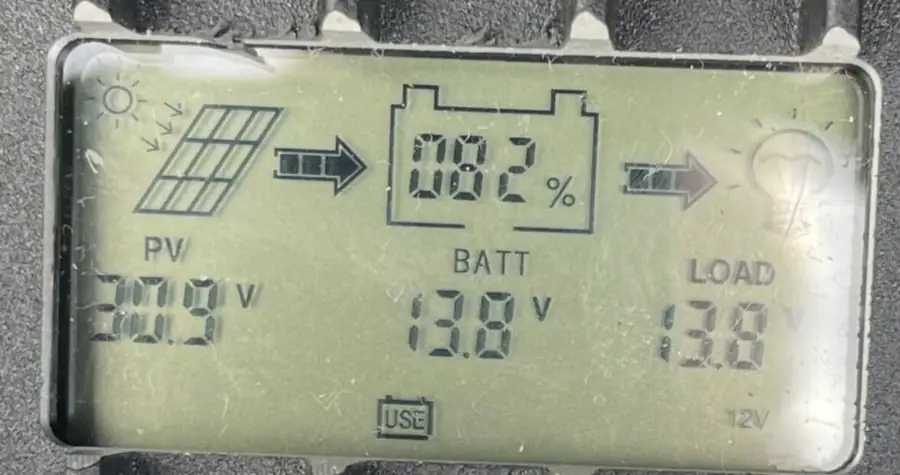

• Контроллер заряда MPPT на 20 А: модель подобрана с учетом входного напряжения солнечной панели (до 40 В) при выходном напряжении батареи 12 В. Контроллер перенесен из стандартного комнатного корпуса в уличный защитный бокс (от антенного усилителя) с окнами под индикатор и тумблеры предохранителей.

,

,

• Кабели: применены медные провода сечением 6 мм² для снижения потерь, которые критичны при низком напряжении и высоких токах.

Эксплуатационные нюансы и техника безопасности

В ходе настройки и полевого использования выявлен ряд важных технических правил:

1. Порядок подключения: сначала к контроллеру обязательно подключается аккумулятор, и только затем солнечная батарея, иначе контроллер может выйти из строя.

2. Защита от глубокого разряда: литий-железо-фосфатный аккумулятор нельзя разряжать «в ноль», иначе управляющая электроника контроллера не сможет запуститься.

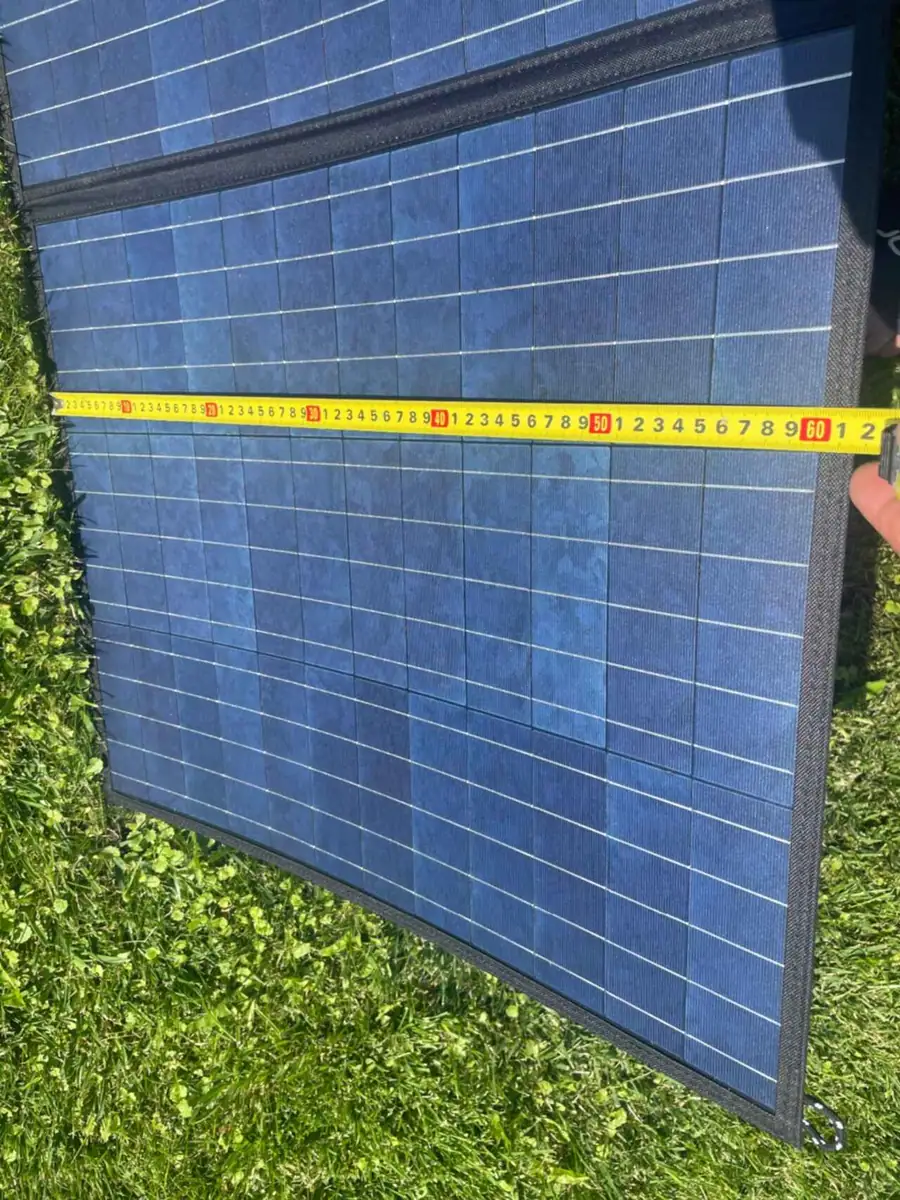

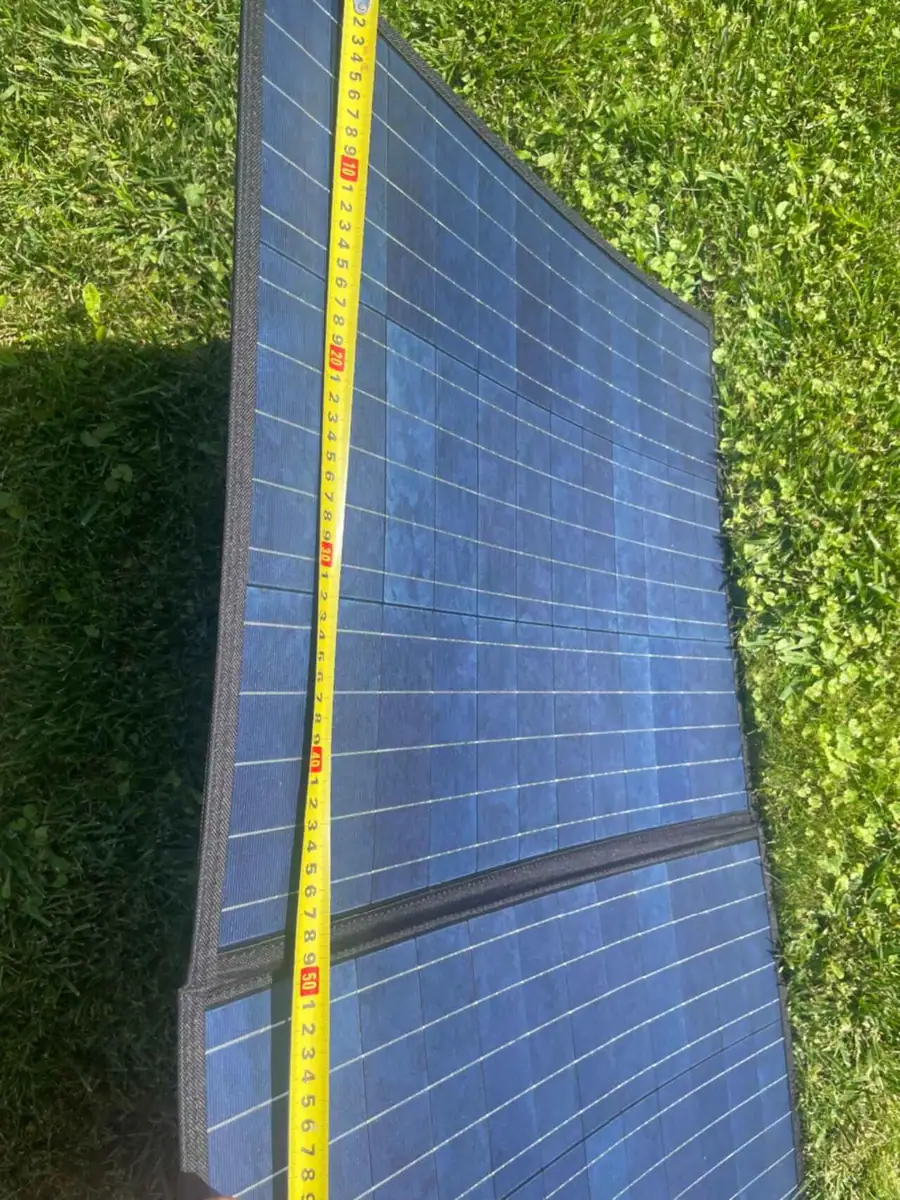

3. Реальный КПД панелей: инсоляция составляет до 1 кВт на 1 м², при КПД кремния 15–20% с 1 м² реально снять не более 150–200 Вт. На практике в Липецкой области с панели площадью 1,1 м² удавалось получить около 150 Вт пиковой мощности.

Существуют и более простые решения на основе свинцово-кислотных АКБ: обычный автомобильный аккумулятор, снятый с машины, контроллер на 12 В 20 А и панель на 100 Вт (выдающая напрямую 18 В и 8 А). Такая схема не боится глубокого разряда свинца и обеспечивает работу холодильника.

,

Готовые портативные станции

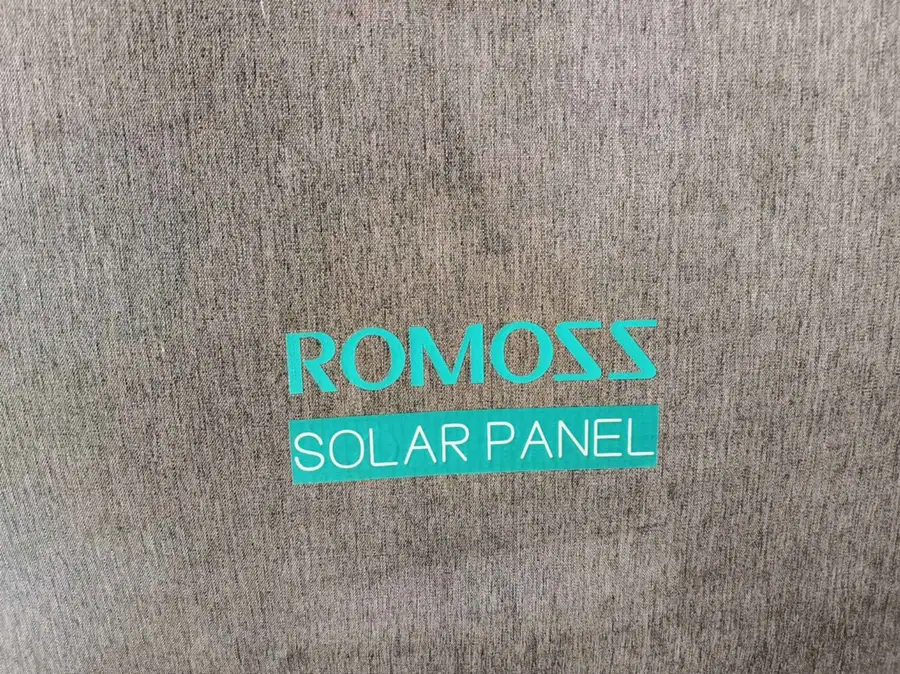

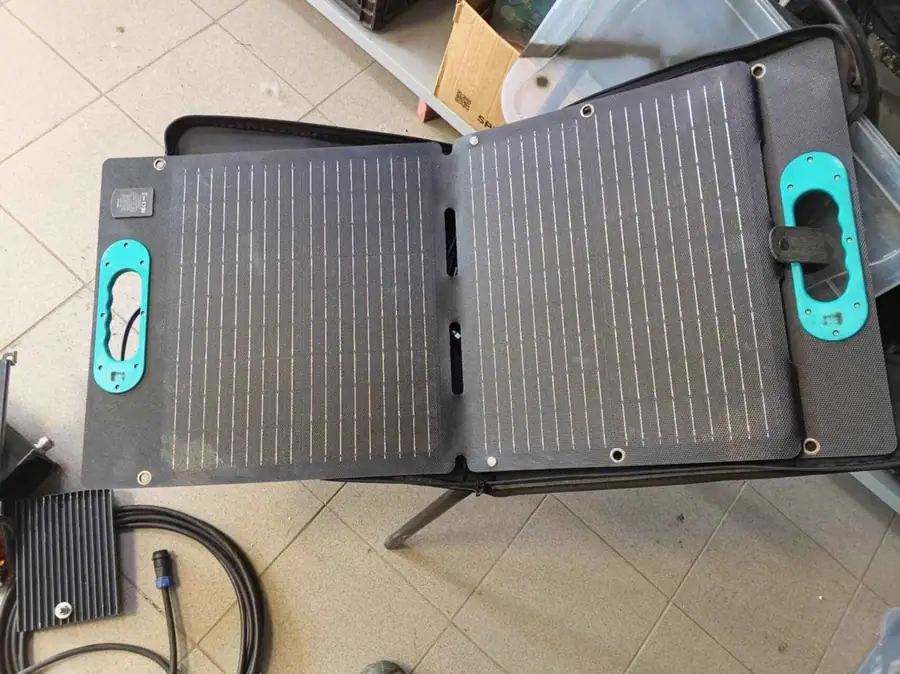

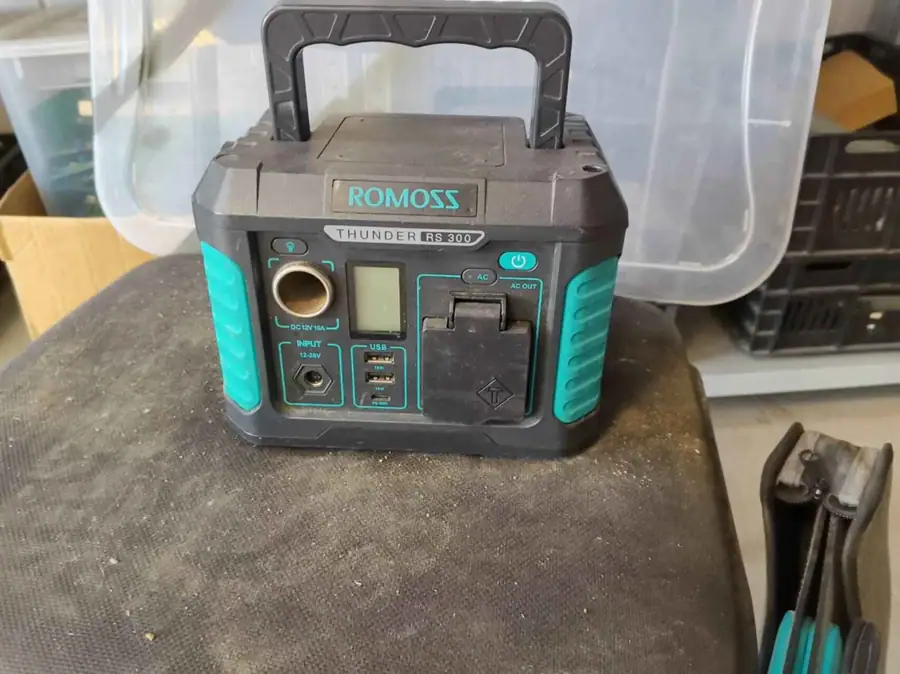

В качестве альтернативы самодельным сборкам участники используют заводские портативные электростанции («кубики») бренда Romoss в паре со складными солнечными панелями.

,

,

Они не требуют доработки корпусов и ручной коммутации, однако аналогичный по мощности и емкости комплект заводского исполнения обходится существенно дороже — от 100 000 рублей.

Перспективы солнечной генерации для дома

Перенос полевого опыта на круглогодичное энергоснабжение частного дома сопряжен со значительными затратами и техническими ограничениями:

• Для дома применяются высоковольтные системы (обычно от 48 В) и инверторы с чистым синусом и сквозным нулем. Полноценный комплект мощностью 5500 Вт с 4–5 панелями (размером 2×1 м) и аккумулятором обходится примерно в 250 000 рублей.
• Ограничения круглогодичной работы: деградация аккумуляторов за 3–5 лет, постепенное старение панелей, необходимость ручной очистки от снега и пыли, а также нехватка солнечных дней в зимний период в средней полосе.
