Походная коротковолновая радиостанция Карат-3.5 на базе корпуса Карат-2Н
Походная коротковолновая радиостанция «Карат-3.5» представляет собой вариант глубокой модернизации советской геологической и охотничьей рации «Карат-2Н». Устройство создано для решения проблемы нехватки надежных полевых аппаратов с низким энергопотреблением и прочным корпусом. В прочном металлическом конструктиве…
Концепция и сравнение с полевыми аналогами
Поиск надежной походной радиостанции долгое время оставался сложной задачей для радиолюбителей и туристов. В качестве основных готовых альтернатив рассматриваются Discovery TX-500MP / TX-500, линейка трансиверов SW-2012...-2016, а также классический Yaesu FT-817. Однако FT-817 обладает незащищенным корпусом и высоким токопотреблением на приеме, что серьезно ограничивает его применение в пеших автономных выходах.
Проект «Карат-3.5» (включая версию «Карат-3.5АТ») использует готовый алюминиевый корпус от советской портативной радиостанции «Карат-2Н».

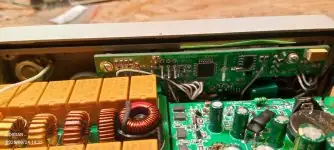

При этом внутренняя электронная часть полностью заменяется на современную схемотехнику, которая постоянно дорабатывается и получает новые ревизии печатных плат.
Технические характеристики и рабочий диапазон
Модернизированный аппарат получил непрерывный диапазон перекрытия и современную элементную базу:
- Рабочий диапазон частот: от 1,5 до 30 МГц (сплошное перекрытие);
- Режимы модуляции: USB и LSB;
- Выходная мощность: от 10 до 15 Вт с возможностью перехода в режим пониженной мощности (5 Вт);
- Чувствительность приемника: 0,1 мкВ при соотношении сигнал/шум 10 дБ;
- Внеполосные излучения: не хуже -40 dBc на диапазонах ниже 40 метров и не хуже -30 dBc на диапазонах выше 20 метров;
- Согласующее устройство: ручной либо автоматический антенный тюнер;
- Антенный интерфейс: резьбовое крепление (гайка) на панели либо разъем BNC.
Питание и весогабаритные показатели
Энергетические параметры станции оптимизированы для длительной автономной работы в полевых условиях:
- Напряжение питания: в диапазоне 11...14 В;
- Ток потребления в режиме приема: не превышает 200 мА, а при минимальной громкости динамика на практике фиксируются еще более низкие значения;
- Ток потребления в режиме передачи: до 4 А;
- Вес основного блока радиостанции: 870 грамм;
- Вес комплекта с пристегнутым аккумулятором: 1,7 кг (используется штатный алюминиевый отсек с элементами LiFePO4 емкостью 4 А·ч).
Интерфейс и режимы управления
Управление радиостанцией осуществляется с помощью энкодера и графического OLED-дисплея.
В функционале заложено два варианта взаимодействия:
- Режим плавной перестройки (VFO), позволяющий свободно перемещаться по всему спектру частот с сохранением нужных каналов в памяти;
- Канальный режим с фиксированными частотами, рассчитанный на упрощенную эксплуатацию без необходимости тонкой настройки.
