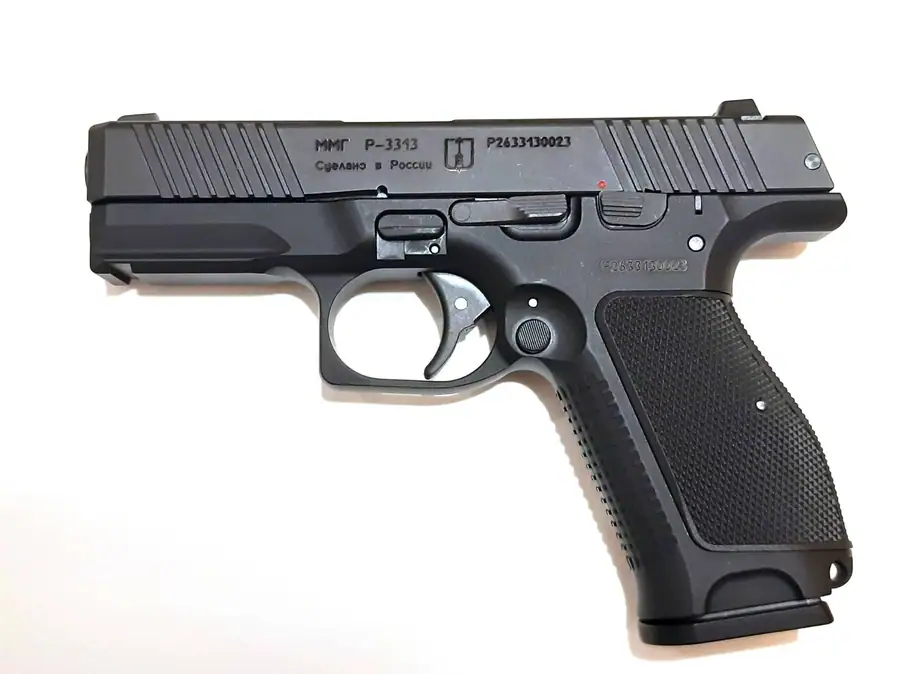

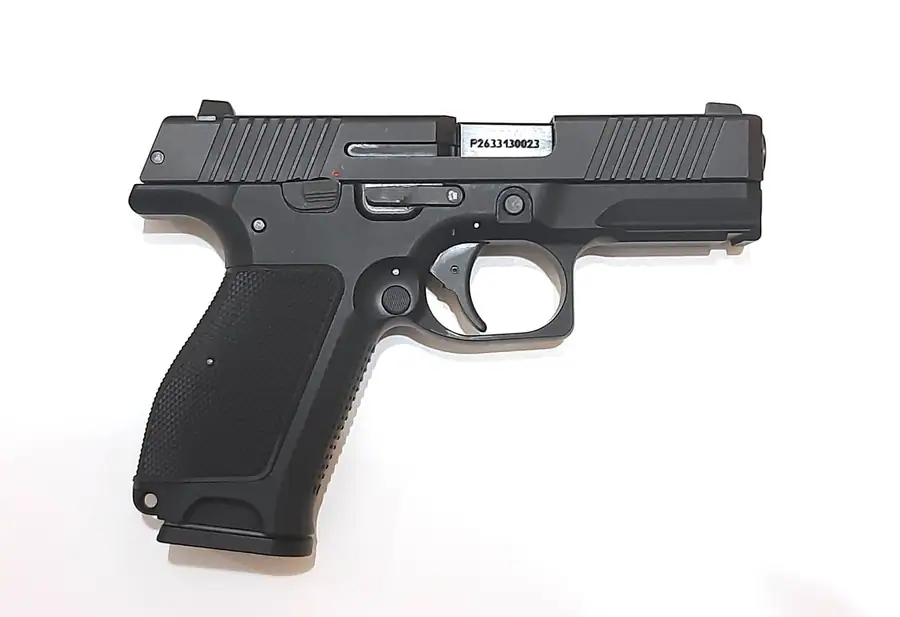

Устройство и особенности пистолета Лебедева ПЛК на примере макета Р-3313

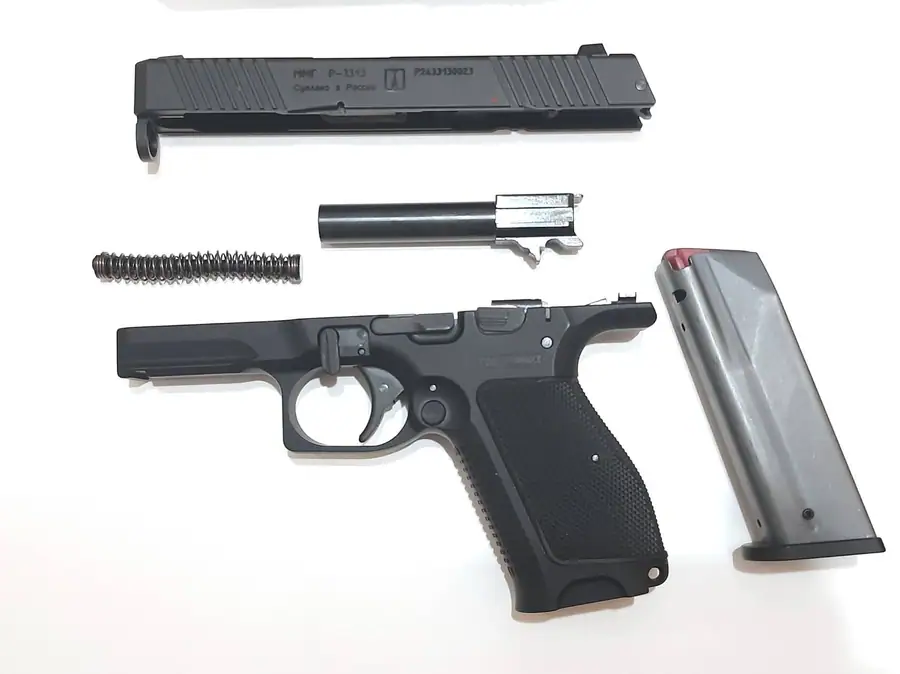

Материалы изготовления и общая компоновка

При изготовлении компактного пистолета Лебедева применены различные конструкционные материалы в зависимости от узла

. Рамка оружия, вкладыш рамки, направляющий шток возвратной пружины и вкладыш затвора выполнены из алюминиевого сплава

. Остальные элементы конструкции, несущие основные нагрузки, изготовлены из стали. Сменная рукоять, спусковой крючок и кнопка сброса магазина — пластиковые

.

Особенности затвора и ударно-спускового механизма

Узел затвора оснащен Г-образным предохранителем ударника, который размещается в пазу вкладыша и подпружинен. Принцип его действия основан на взаимодействии со специальной отфрезерованной площадкой на ударнике: в невыжатом положении предохранитель опущен и упирается в торцевую стенку площадки, блокируя продвижение ударника вперед.

Пружина ударника отличается нестандартно малым сечением. Во вкладыше затвора фиксация осуществляется направляющей пружины ударника: углубление под нее засверлено непосредственно до посадочного места фиксирующего штифта, и направляющая своим скругленным торцом заходит в проточку-сужение штифта.

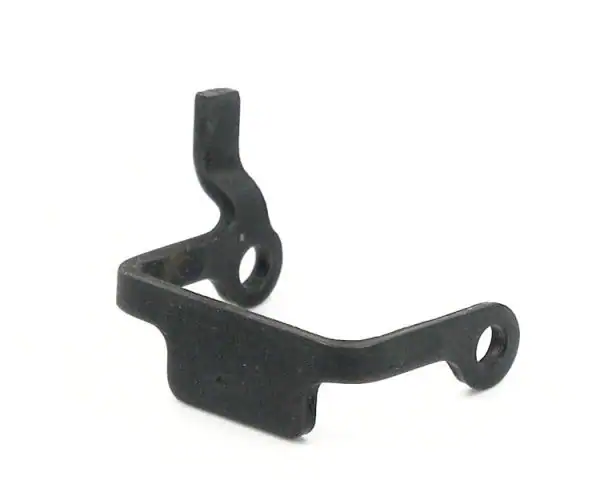

В оригинальной конструкции пистолета предусмотрен инерционный предохранитель, смонтированный на оси шептала колодки (деталь в виде перевернутой буквы П с изогнутым вперед выступом)

. При сильном ударе задней частью оружия этот элемент по инерции проворачивается на оси и блокирует ход спусковой тяги.

Специфика заводской деактивации макетов

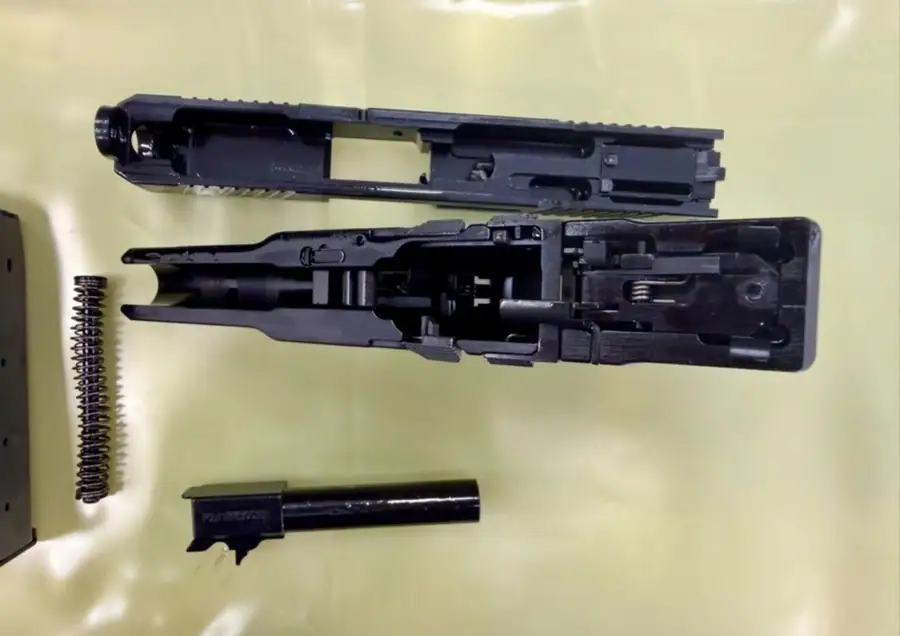

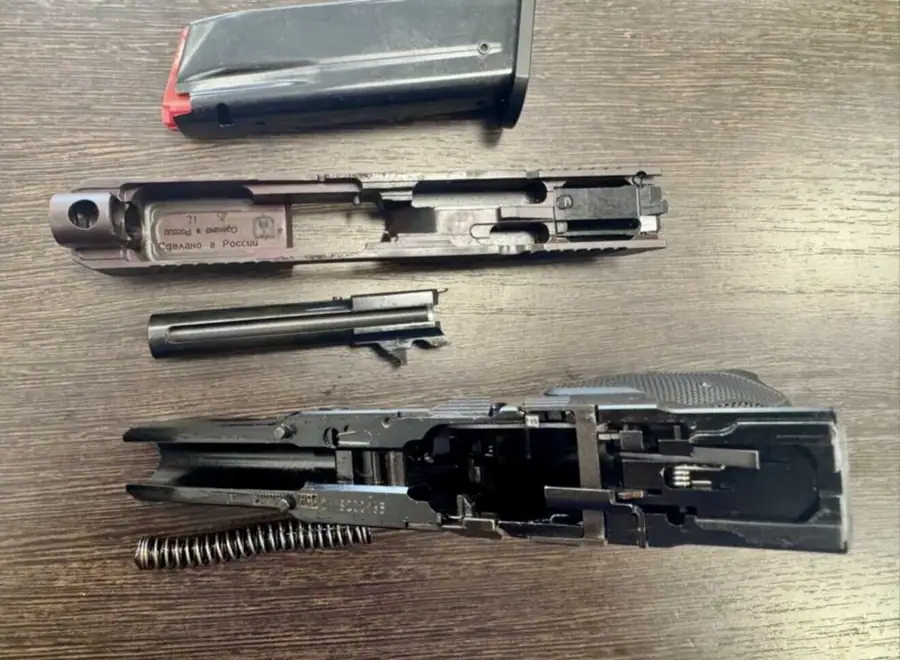

В макетах модификаций Р-3313 (КСОИ) и Р-423 (СУ) ряд узлов подвергся необратимым изменениям

,

:

• Зеркало затвора, боевой упор в передней части и гребень подачи срезаны;
• Выбрасыватель приварен к затвору, что исключает штатную разборку узла;
• Кожух (направляющая) возвратного механизма, служащий передними направляющими затвора, опилен;
• Ударник укорочен и заварен, а его пружина и направляющая обрезаны примерно вдвое по сравнению со штатной длиной;
• В магазине срезаны удерживающие губки и установлена несъемная развальцованная шпилька, исключающая его разборку

.

Качество изготовления и эргономика

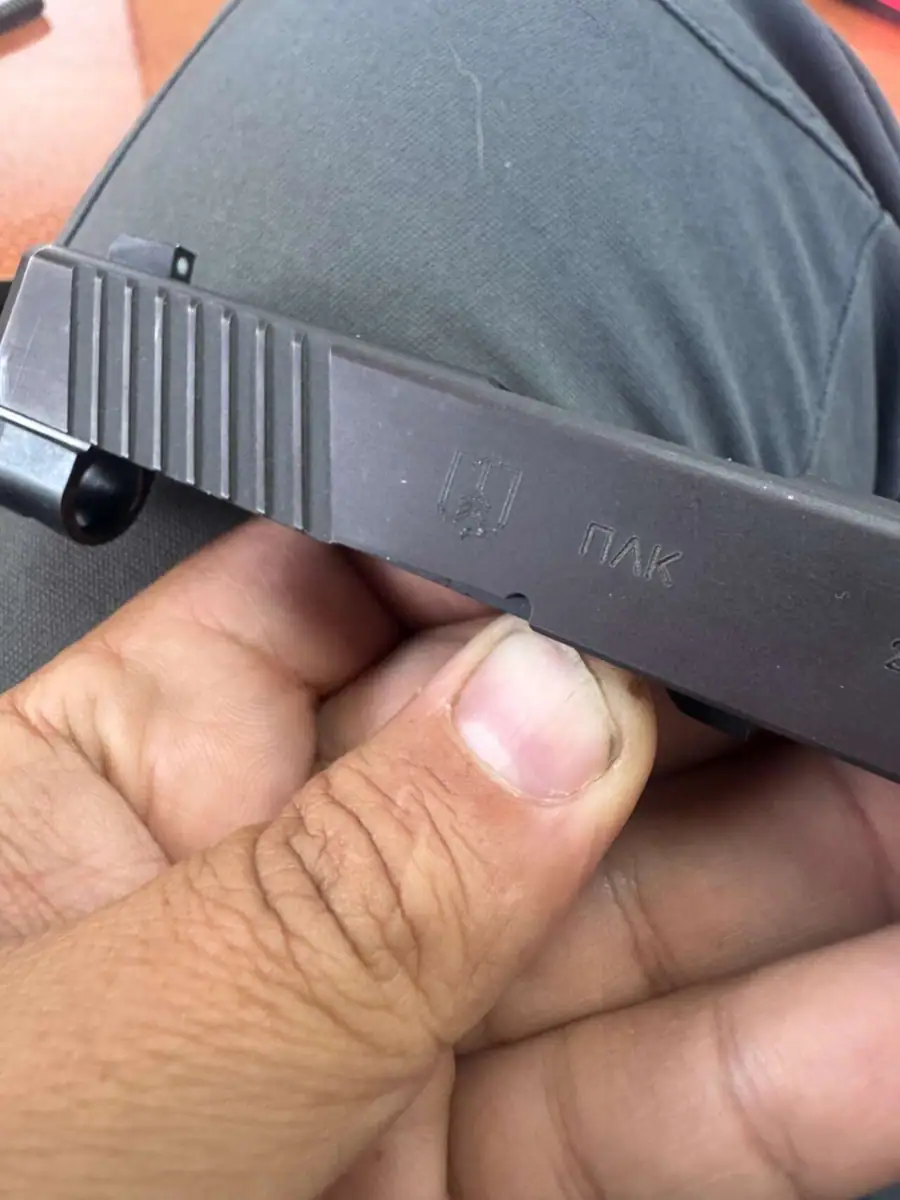

Поверхности деталей демонстрируют высокое качество заводской фрезеровки на станках с ЧПУ: грани выведены ровно, следы металлообработки практически неразличимы даже на внутренних скрытых поверхностях. На затворе макета, как и на боевых образцах, нанесено матовое шершавое покрытие с красно-коричневым отливом

.

Спуск отличается четким и мягким сухим ходом («стеклянная палочка»). Пистолет обладает выраженным хватом с завалом рукояти вперед-вниз (нижний край тыльного выступа рамки находится выше верхней грани спусковой скобы). Подобная геометрия способствует интуитивной совмещаемости мушки и целика на линии прицеливания при вскидке, однако вызывает споры относительно применимости на сверхкоротких дистанциях самообороны без выноса рук.
