Пламегасители ранних пулеметов ПК и их отображение в наставлениях по стрелковому делу
В теме рассматриваются конструктивные особенности ранних пулеметов Калашникова (ПК) и причины расхождений между реальными образцами и иллюстрациями в советских наставлениях по стрелковому делу. Пользователи разбирают эволюцию дульных устройств пулемета — от массивных раструбов до щелевых модификаций, а также причины…

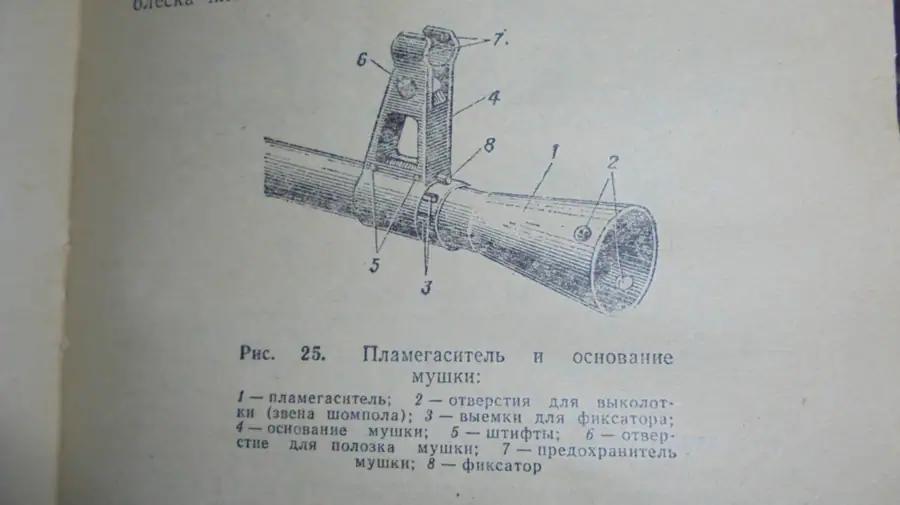

Ранний конический пламегаситель и иллюстрации в НСД

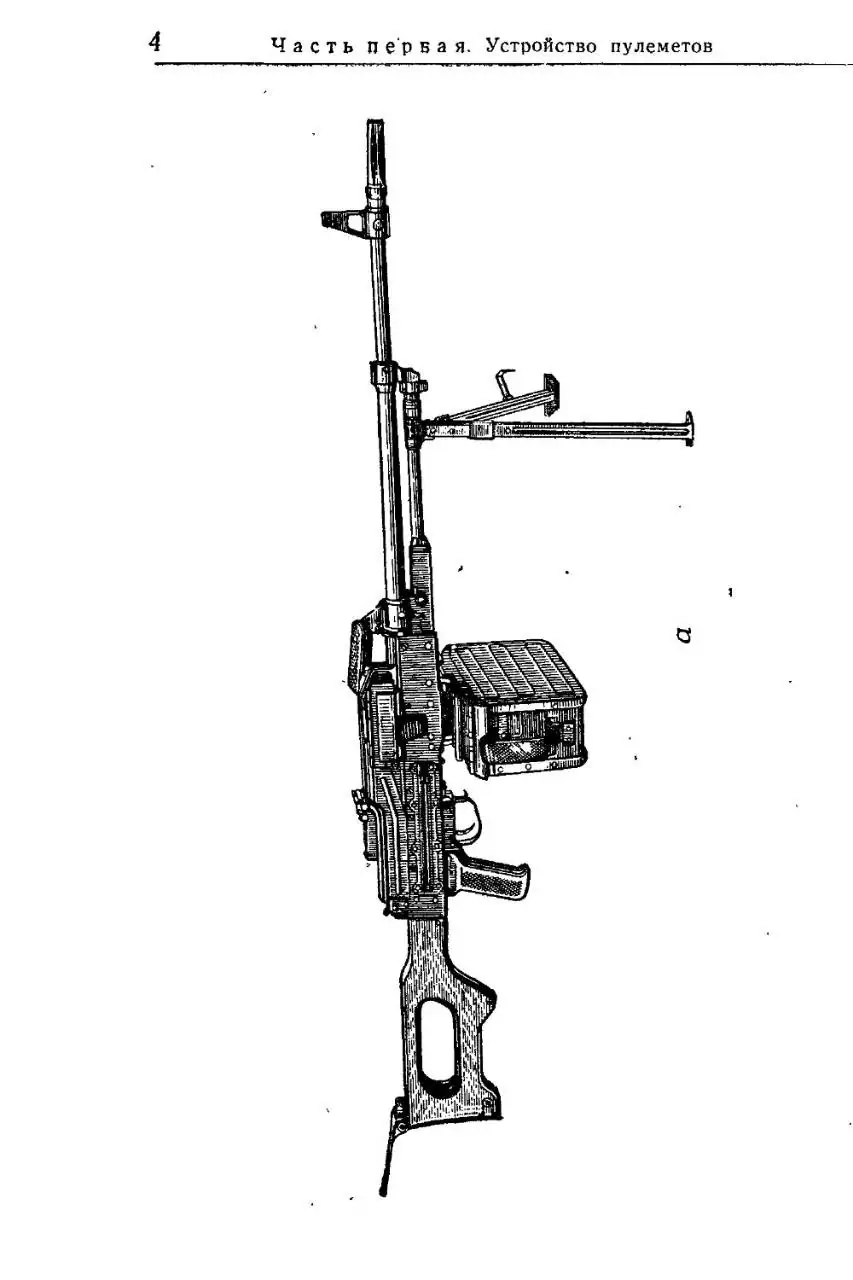

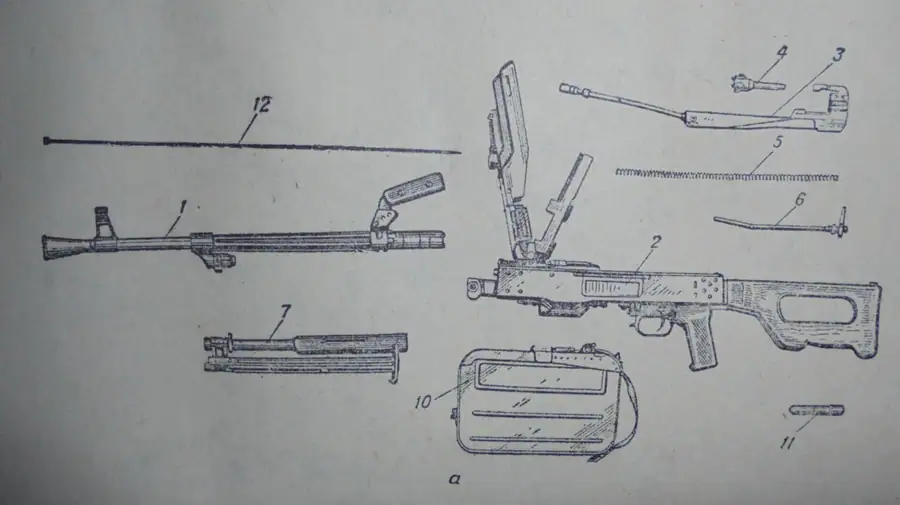

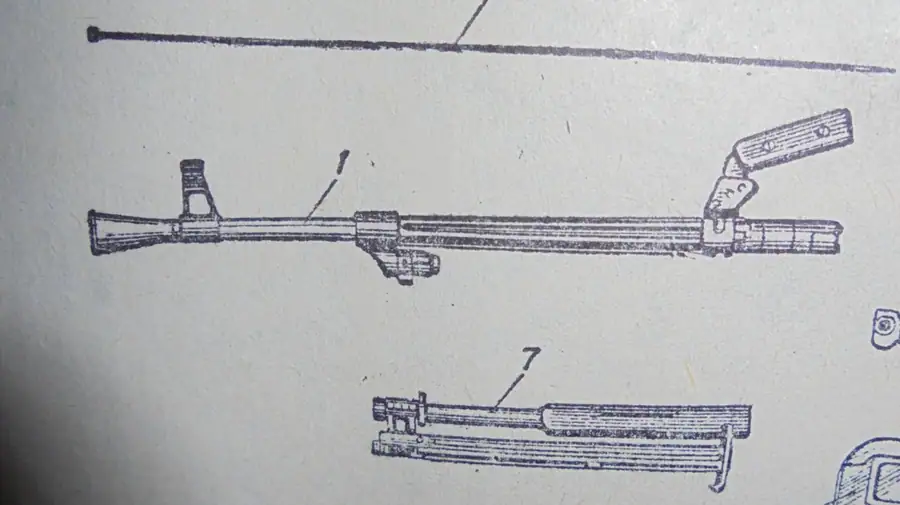

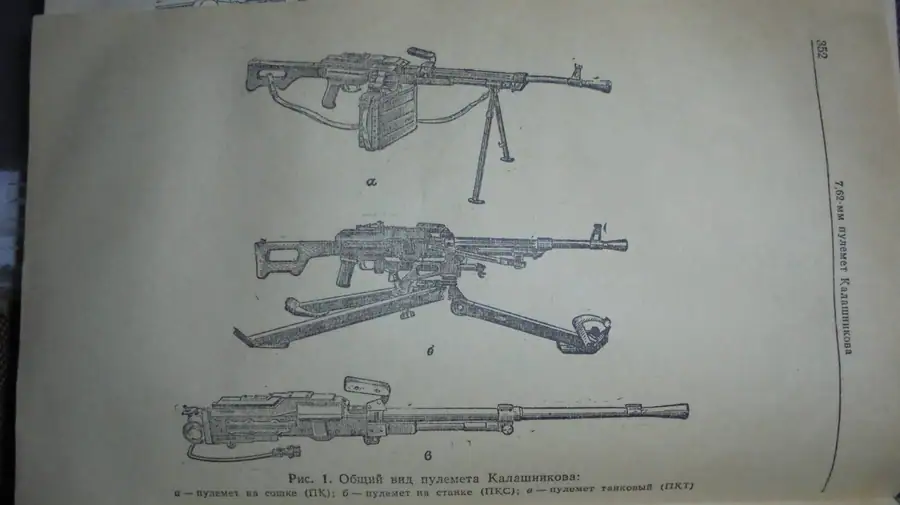

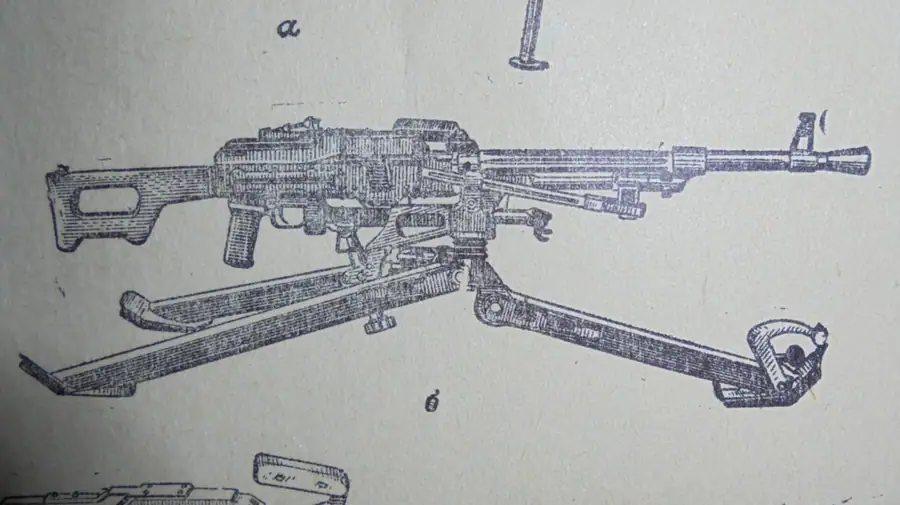

На иллюстрациях в наставлениях по стрелковому делу (НСД) пулемет ПК нередко изображен с коническим пламегасителем в виде раструба
, похожим на устройство пулемета ПКТ. Это не ошибка художника: на ранних ПК действительно устанавливался конический пламегаситель, конструктивно аналогичный узлу станковых пулеметов СГ и СГМ
.
Данный тип пламегасителя был габаритным, излишне тяжелым и показал невысокую эффективность на пехотном оружии. Однако для бронетехники эти недостатки роли не играли, поэтому на танковом (ПКТ) и бронетранспортерном (ПКБ) вариантах раструб остался даже после модернизации. То, что старый тип пламегасителя продолжал встречаться на рисунках в изданиях 1970–1980-х годов, объясняется практикой стереотипного переиздания наставлений: текстовые правки и дополнения вносились регулярно, но визуальный ряд и схемы часто оставались без изменений вплоть до выхода специализированных руководств по модернизированному пулемету ПКМ
.
Переход на щелевые пламегасители и арсенальные доработки

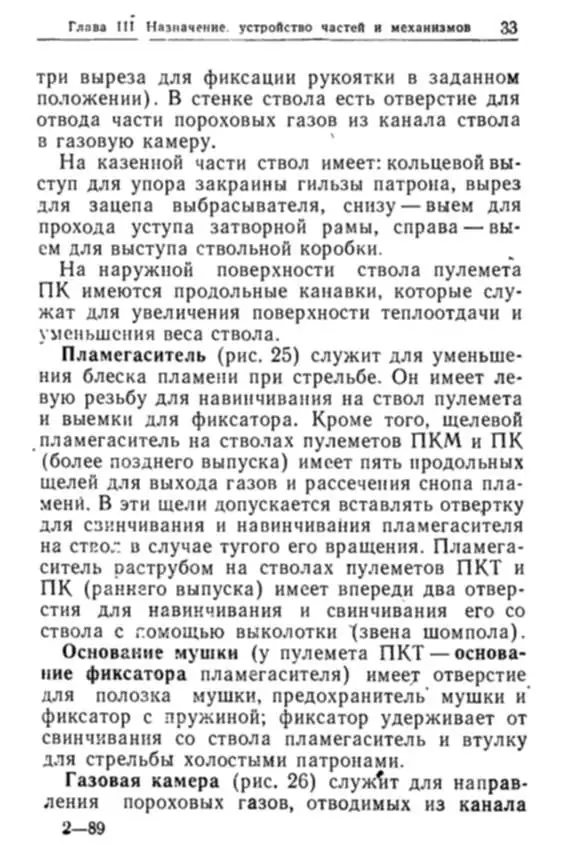

Штатный длинный щелевой пламегаситель разрабатывался еще на этапе экспериментов с ПК, однако массово и штатно появился значительно позже, уже на пулеметах ПКМ
. Появление щелевых пламегасителей на ранних моделях ПК, встречающихся на вторичном рынке (в виде охолощенного оружия СХП или макетов ММГ), обусловлено войсковыми и арсенальными ремонтами
.
В Советской армии при обслуживании на базах хранения, в подвижных артиллерийских ремонтных мастерских (ПАРМ) и дивизионных артмастерских (ДАРМ) замена изношенных или устаревших деталей была стандартной процедурой. Помимо установки щелевого пламегасителя (который иногда монтировали даже на ПКТ), на ранних ПК в ходе ремонтов заменяли деревянные приклады старого типа на модернизированные версии с плечевым упором
.
Дальнейшая эволюция дульных устройств
Развитие дульных насадков пулемета Калашникова продолжилось в конце 1970-х годов. На пулеметы ПКМ начали устанавливать более компактный и эффективный короткий конический пламегаситель
. Фактические визуальные изменения конструкции пулемета и его навесных элементов начали системно отражаться только в наставлениях, посвященных непосредственно модернизированной версии оружия.
