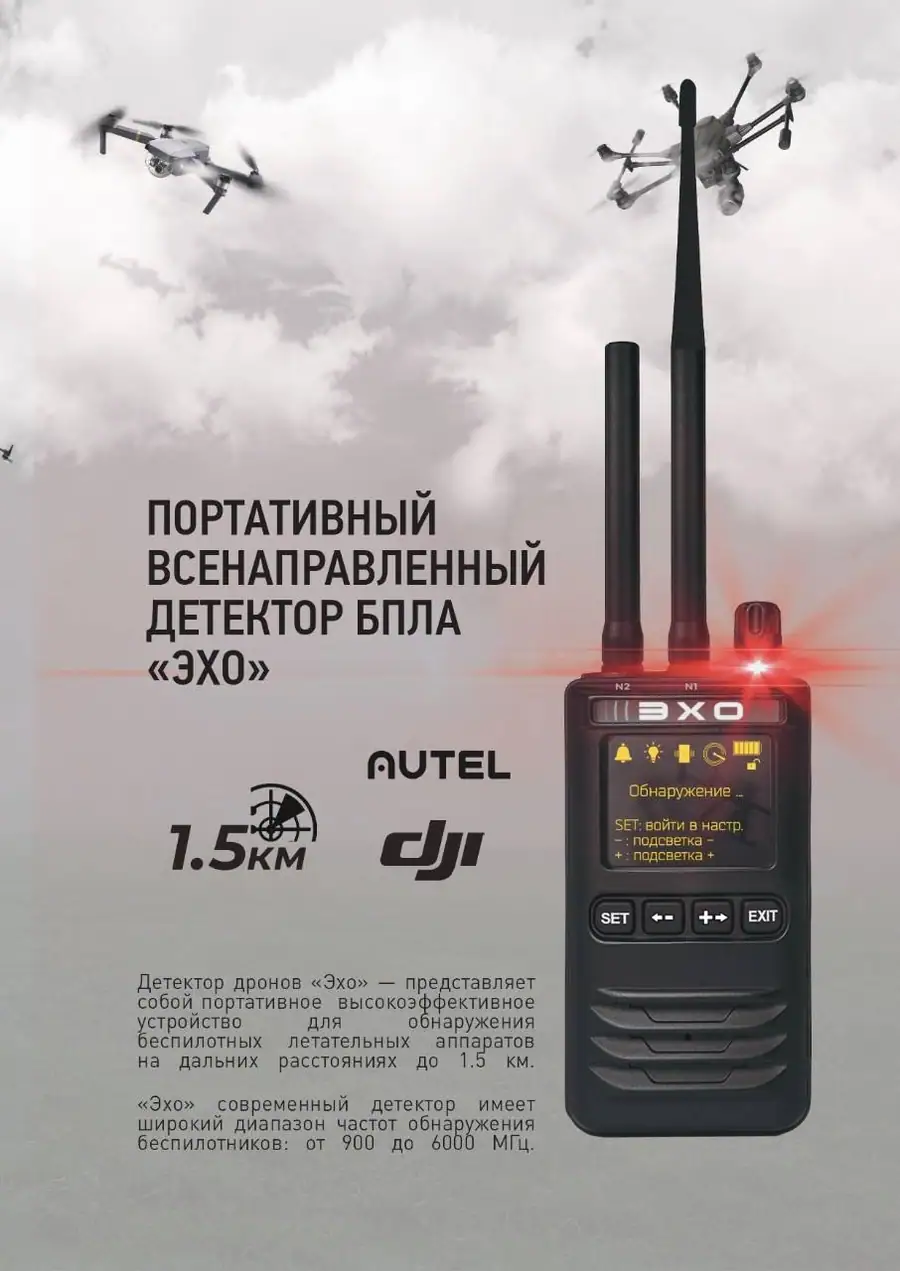

Портативный детектор дронов «ЭХО»: характеристики и функционал
В материале рассматриваются технические возможности и принцип работы портативного всенаправленного детектора БПЛА «ЭХО». Устройство предназначено для своевременного обнаружения радиоизлучений каналов управления и телеметрии гражданских дронов и FPV-коптеров.
Назначение устройства
Детектор «ЭХО» представляет собой носимый прибор радиочастотного мониторинга
. Основная его задача — обнаружение передающей части радиоизлучений каналов управления и передачи данных беспилотных воздушных судов (БВС) гражданского назначения квадрокоптерного типа, включая модели, функционирующие по технологии FPV
.
Принцип работы и индикация
Во включенном состоянии прибор находится в режиме ожидания. На это указывает активный дисплей желтого цвета, динамическая пиктограмма обнаружения и мигающий зеленый светодиодный индикатор.
При фиксации радиоизлучения аппаратуры БПЛА в зоне действия происходят следующие процессы:
- Изделие идентифицирует тип цели — определяет дрон как БВС типа DJI или FPV.
- На информационный экран выводится соответствующая пиктограмма и фиксируемая рабочая частота передатчика.
- Активируется тройное оповещение: звуковой сигнал, вибрация и мигание светодиода красным цветом.
- Прибор способен одновременно фиксировать и выводить на дисплей информацию о наличии до трех БВС.
- После выхода летательного аппарата из зоны обнаружения сигналы тревоги отключаются спустя 15 секунд, а устройство автоматически возвращается в дежурный режим ожидания.
Диапазоны обнаружения
Сканирование радиоэфира осуществляется по шести основным каналам в следующих частотных диапазонах:
- Канал 1 (OFDM): 2400–2500 МГц;
- Канал 2 (OFDM): 5100–5725 МГц;
- Канал 3 (OFDM): 5725–5900 МГц;
- Канал 4 (FPV): 900–1500 МГц;
- Канал 5 (FPV): 3300–3600 МГц;
- Канал 6 (FPV): 5360–5975 МГц.
