Механизм Саррюса и направляющие подвижного ствола в стрелковом оружии

Механизм Саррюса и безопорное прямолинейное движение

Механизм Саррюса рассматривается как кинематическое решение, позволяющее преобразовать круговые движения связанных звеньев в строго одноосевое прямолинейное перемещение без необходимости использования традиционных направляющих. В теории оружия данное свойство предлагается задействовать для обеспечения соосного отката подвижного ствола или подвижного стреляющего агрегата под мощные патроны (вплоть до .338), растягивая импульс отдачи без потери кучности стрельбы.

Технологически базовый блок из шести шарниров может быть выполнен из металлического бруска с двумя параллельными отверстиями, разделенного поперечно на отдельные колена. Оппоненты, однако, указывают на эксплуатационные ограничения: накопление люфтов из-за износа осей, прямую зависимость прямолинейности от базы и ширины шарниров, а также жесткую связь величины хода с длиной рычагов, выходящих за габариты ствольной коробки при складывании.

Компенсация теплового расширения на призматических направляющих

При отказе от шарнирных связей в пользу пар трения скольжения ключевой проблемой подвижного ствола остается необходимость сохранения минимальных зазоров при значительном нагреве. Разница температур работающего ствола и окружающих элементов может достигать нескольких сотен градусов Цельсия, что при традиционных цилиндрических или плоских посадках приводит либо к заклиниванию, либо к возникновению паразитных люфтов и падению кучности.

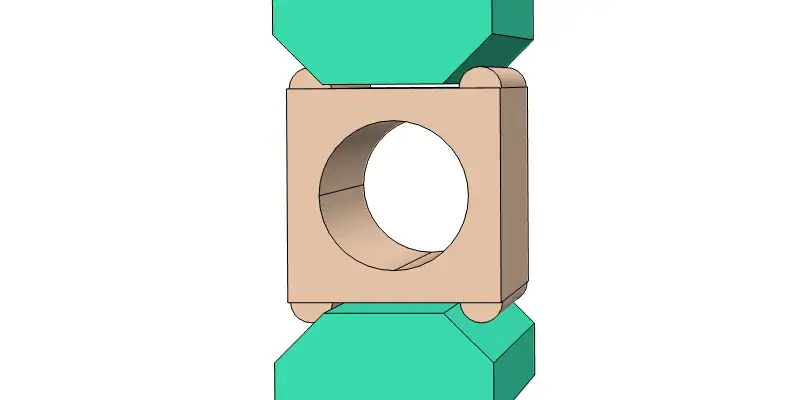

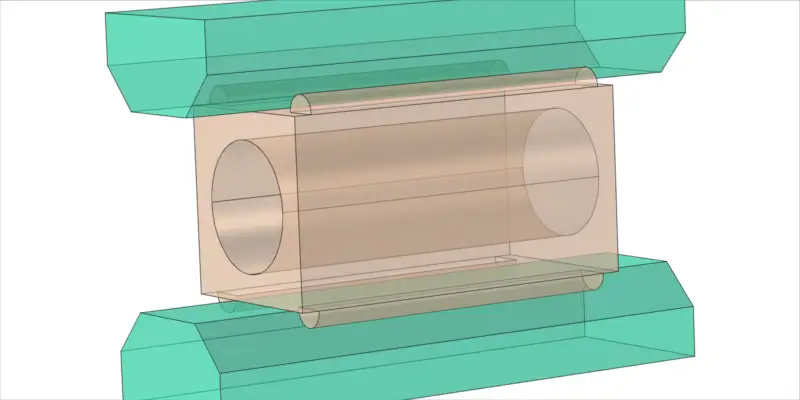

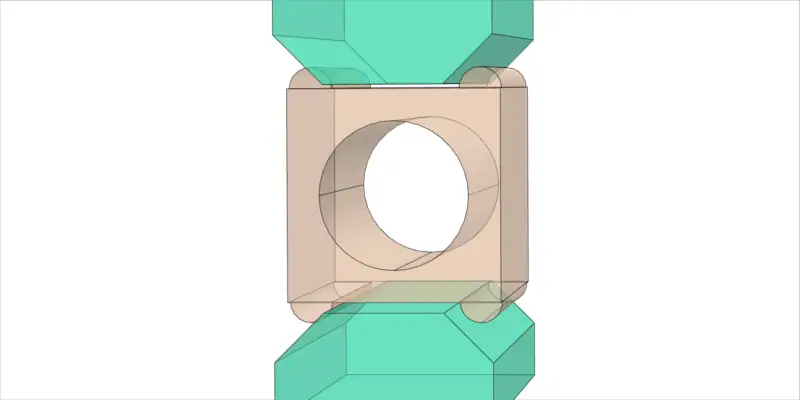

Для устранения этого эффекта предложена схема подвижного узла, в котором ствол оснащен четырьмя направляющими рейками, опирающимися на ответные скошенные плоскости призм.

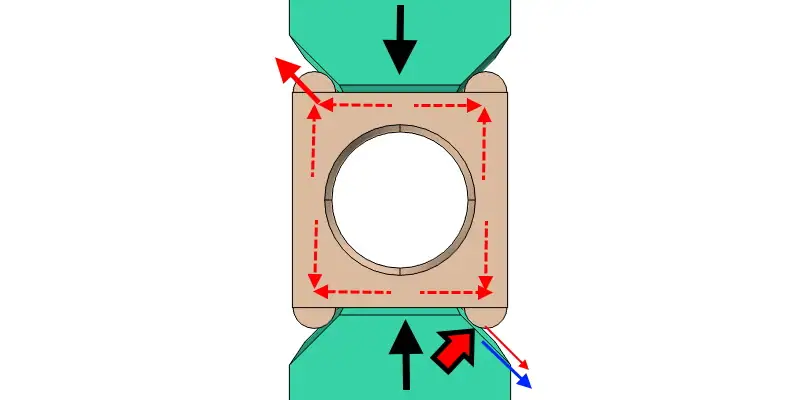

Если вектор линейного расширения металла по осям X и Y совпадает с углом наклона опорного скоса, геометрический зазор между деталями остается постоянным при любой температуре. При согласованном тепловом расширении узла фиксации призм ствол сохраняет стабильное позиционирование в диапазоне от -50 до +50 °C.

Вопросы жесткости и технологические параллели

В ходе дискуссии отмечается, что кинематическая схема на чертеже сталкивается с проблемами сопротивления материалов в реальном изделии. Для обеспечения точности в момент динамических нагрузок выстрела направляющим требуется массивная жесткая станина, сопоставимая со станинами фрезерных станков, что критично утяжеляет ручное оружие.

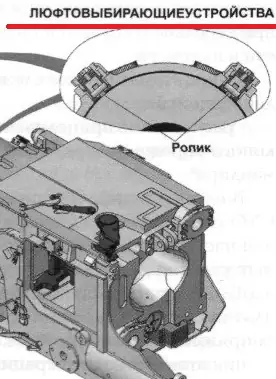

В качестве существующих инженерных реализаций компенсации зазоров и выбора люфтов подвижных стволов упоминаются серийные артиллерийские и танковые люфтовыбирающие устройства. Однако оппоненты подчеркивают сложность прямого масштабирования подобных массивных узлов в габариты индивидуального длинноствольного оружия.

Откат ствола против газоотвода в компактных автоматах

Обсуждается целесообразность применения короткого (КХС) или длинного (ДХС) хода ствола в малогабаритных автоматах со стволом длиной до 250 мм (в контексте альтернативы системам АКС-74У и АМ-17). Сторонники схемы с подвижным стволом аргументируют ее преимущества:

• уменьшение вертикальных габаритов ствольной коробки за счет отсутствия газоотводного узла над стволом;
• растягивание и разделение импульса отдачи по времени вместо резкого удара газового поршня и затворной рамы в крайней задней точке;
• возможность полного закрытия ствола цевьем, что исключает внешние воздействия на подвижные части.

С другой стороны, указывается на недостаток схемы: к импульсу подвижных частей добавляется жесткий удар самого ствола при его останове в откате и накате. Кроме того, в оружии под мощные винтовочные патроны (включая .50 BMG) автоматика с коротким ходом ствола неизбежно требует введения специализированных ускорителей затвора, усложняющих конструкцию.
