Счетчик патронов на стрелковом оружии: концепции, техническая реализация и альтернативы

Концепция счетчика патронов и варианты индикации

Идея электронного счетчика заимствована из прицельных комплексов видеокамер и компьютерных игр, где стрелок постоянно видит текущий остаток боеприпасов. В стрелковом оружии предлагается выводить показания либо на отдельный миниатюрный дисплей, размещаемый на ствольной коробке или рукояти, либо напрямую проецировать данные в коллиматорный или оптический прицел

,

,

.

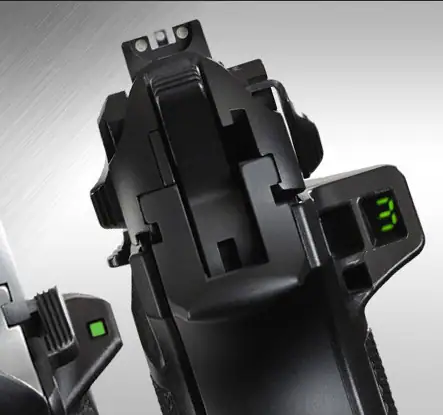

Существуют уже готовые решения в виде накладных блоков и специальных рукоятей с цифровыми экранами, например, для пистолетов Beretta

. Однако для длинноствольного армейского оружия размещение счетчика в прицеле считается более предпочтительным, поскольку стрелку не требуется отвлекаться от линии прицеливания и поворачивать оружие.

Недостатки механических и визуальных решений

В качестве альтернативы электронным системам на практике применяются смотровые отверстия в корпусах магазинов и прозрачные полимерные материалы. Тем не менее они обладают выраженными недостатками:

• Контрольные отверстия: на пистолетах они скрыты внутри рукояти и видны только при извлечении магазина. На армейских магазинах (в частности, для автомата Калашникова) отверстие часто выполнено лишь для проверки полной емкости в 30 патронов и не помогает оперативно определить малый остаток.

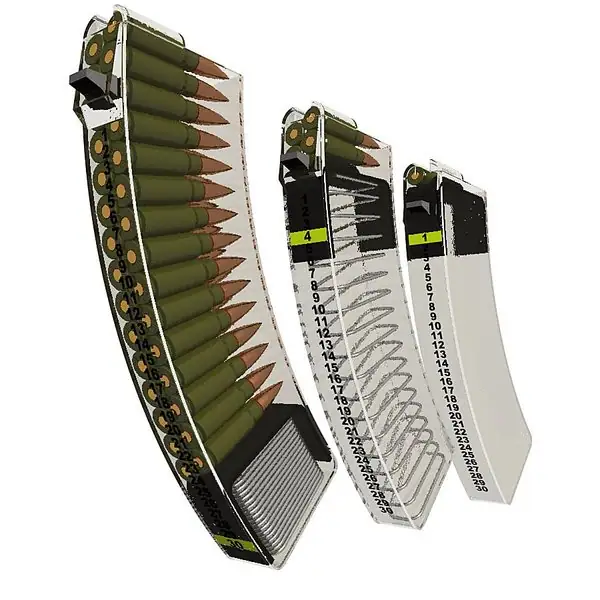

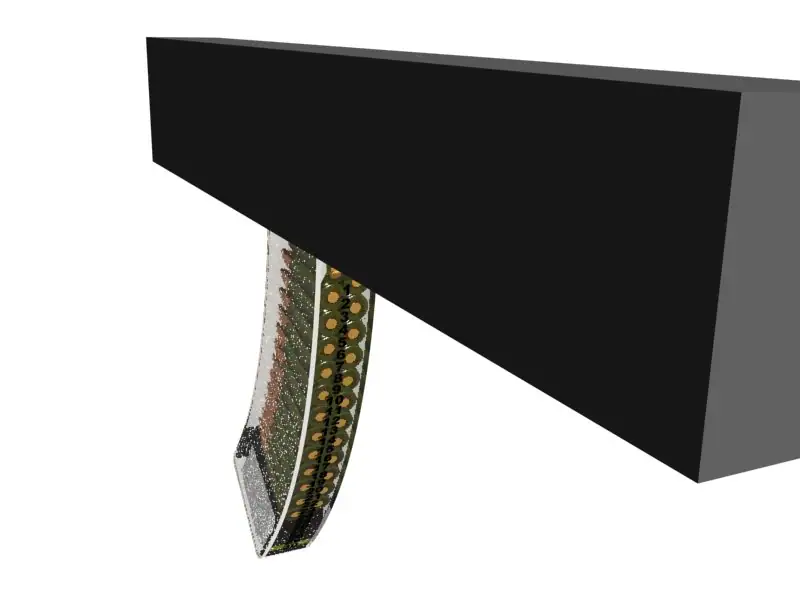

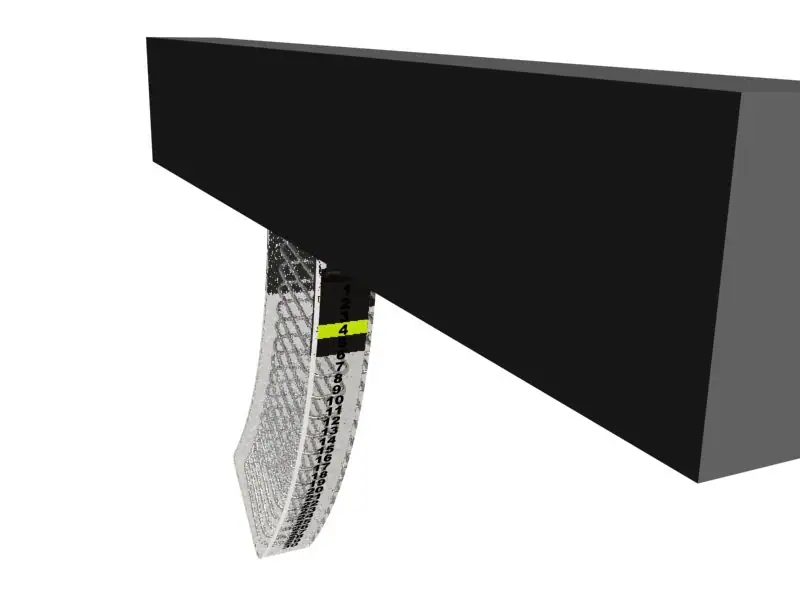

• Прозрачные магазины: глубоко утапливаются в непрозрачную горловину приемника оружия. Из-за этого последние 3–5 патронов полностью скрыты, что мешает своевременному принятию решения о перезарядке. Кроме того, боевые прозрачные магазины изготавливаются не из оптического стекла, со временем они царапаются, мутнеют и забиваются грязью, затрудняя считывание положения подавателя. Дополнительно отмечается уязвимость хрупких полимерных и керамических корпусов к осколочным и пулевым повреждениям по сравнению со стальными.

Способ контроля остатка с помощью трассирующих патронов

Классический армейский метод контроля емкости магазина — укладка трассирующих патронов третьим и четвертым с конца (или одного за несколько выстрелов до опустошения). Вылет трассера служит сигналом к смене магазина, при этом оружие остается заряженным с патроном в патроннике.

Среди недостатков данного способа участники выделяют:

• Плохую видимость светящейся трассы в яркий солнечный день;
• Перекрытие обзора подбросом ствола при прицельной стрельбе;
• Демаскировку позиции стрелка и информирование противника о том, что у стреляющего заканчиваются боеприпасы, что может спровоцировать контратаку.

Технические вопросы реализации электронного счетчика

Создание надежного электронного узла учета боеприпасов сталкивается с рядом инженерных задач:

• Тип датчика: учет может вестись косвенно по движению затворной рамы (фотоэлементы, механические замыкатели) либо напрямую по магазину (замер расстояния лазерным дальномером от дна до подавателя, индукционный метод или измерение омического сопротивления медных гильз вдоль проводника);
• Энергообеспечение: система требует источника питания (литиевые батареи, солнечные элементы или встроенные пьезогенераторы, срабатывающие от отдачи при выстреле);
• Учет патрона в патроннике: простой подсчет расхода из магазина не всегда отражает факт досылания патрона.

Эргономика и восприятие информации в боевых условиях

Вывод числовых значений на дисплей создает дополнительную зрительную нагрузку. В динамичном бою стрелок непрерывно переносит взгляд и оценивает обстановку, а реакция мозга на осознание текстовой или цифровой информации занимает время, за которое при автоматической стрельбе успевает вылететь несколько пуль.

Вместо мелких цифр предлагаются ступенчатые световые индикаторы (например, загорание зеленого светодиода при остатке 10 патронов, желтого при 5–6 и мигающего красного при 1–3). В то же время опытные стрелки отмечают, что с настрелом формируется интуитивное чувство расхода магазина, и в боевой обстановке профессионал ориентируется по слуху, тактильным ощущениям и темпу огня без необходимости установки сложных и дорогих электронных наворотов.
