Часовые пружины постоянного усилия в огнестрельном оружии: плюсы, минусы и опыт применения

Исторические образцы с часовыми пружинами

Применение спиральных ленточных пружин в истории стрелкового оружия ограничено единичными известными системами

:

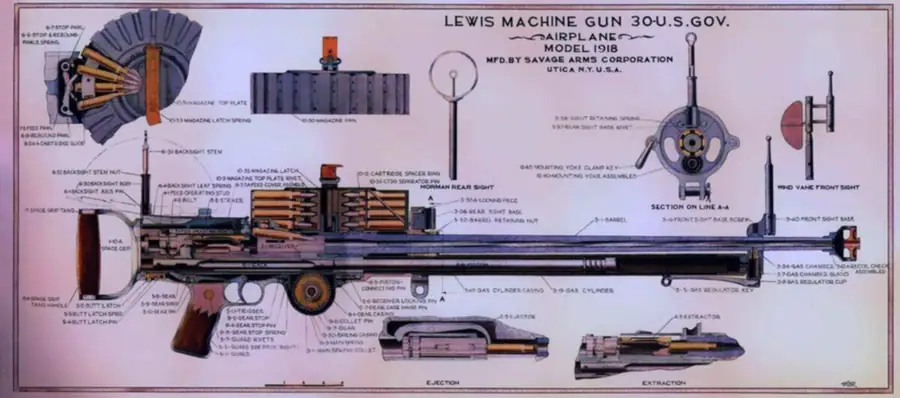

• Пулемет Льюиса (Lewis Gun): наиболее известный пример, где компактный барабан с часовой возвратно-боевой пружиной расположен перед спусковой скобой и приводит в действие автоматику через зубчатую передачу (шестерню и рейку подвижной системы). В эксплуатации отмечалась лишь необходимость ее периодического подтягивания, при этом пулемет не страдал от перегрева пружины, в отличие от ранних ДП с их подствольным расположением витой пружины.
• Пистолет Борхардта (Borchardt C93): упоминается ранняя попытка размещения плоской пружины.
• Пистолет-пулемет MGD PM-9 (Франция): компактное оружие со схемой полусвободного затвора с маховиком и часовой пружиной.

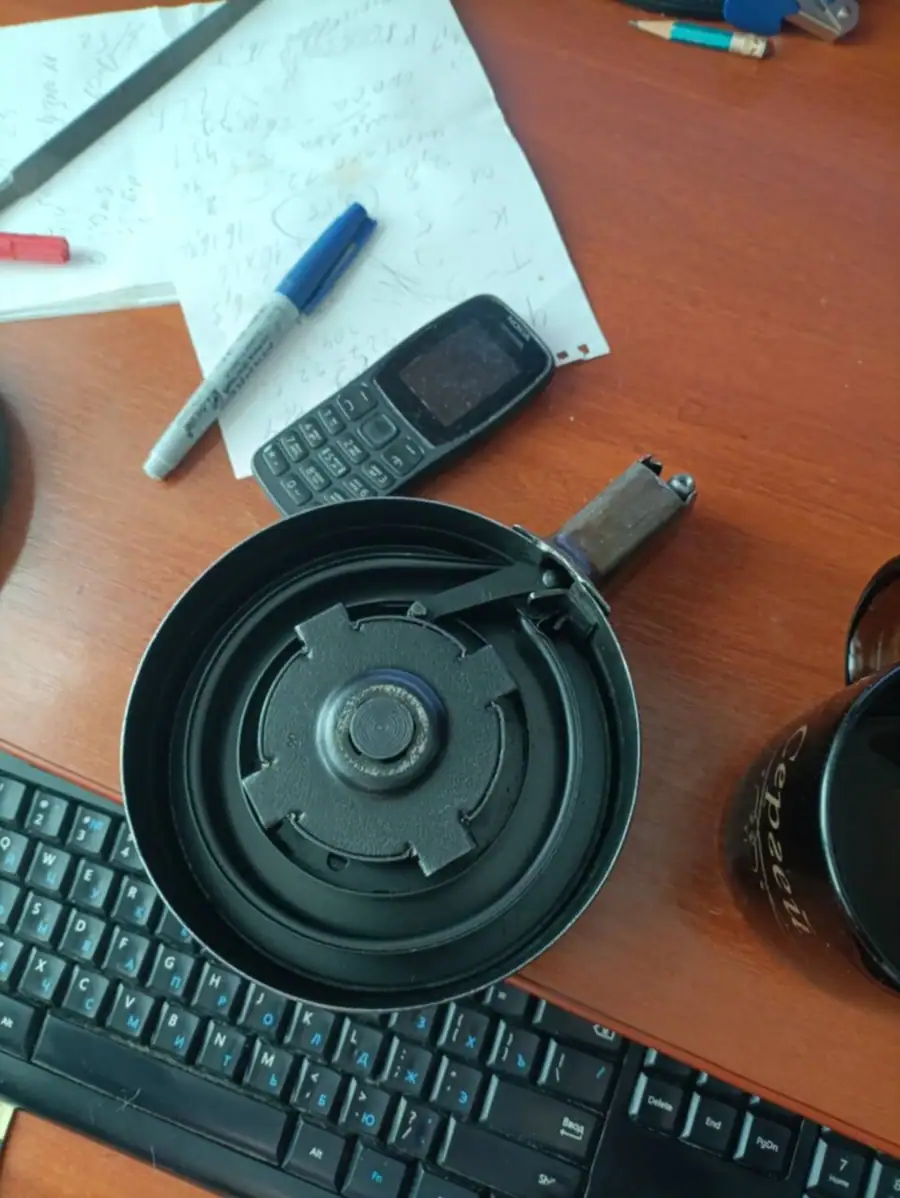

• Дисковые магазины (бубны): барабанный магазин ППШ и его адаптации используют спиральную пружину для подачи патронов, где рабочий диапазон преднатяга составляет несколько оборотов

,

,

.

Потенциальные преимущества спиральных пружин

Сторонники применения часовых пружин в современных разработках выделяют следующие аргументы:

1. Экстремальная компактность: плоская спираль не требует длинного канала для сжатия внутри ствольной коробки. Это позволяет отказаться от демпферных трубок приклада (buffer tube на AR-системах), уменьшить габариты ствольных коробок по высоте и длине, а также эффективно компоновать узлы в формате буллпап.

2. Характеристика постоянного усилия: в отличие от традиционных пружин, где сопротивление линейно или прогрессивно растет с каждым сантиметром отката, спиральная пружина постоянного усилия выдает ровное сопротивление по всему рабочему ходу. Это снижает пиковые нагрузки взведения в крайнем заднем положении.

3. Возможность работы по типу измерительной рулетки: размещение кассеты с лентой непосредственно на подвижной раме или внутри ствольной коробки с вытяжным зацеплением.

4. Применение в лафетированных схемах: использование катушки с тросиком или спиральной ленты рассматривается как альтернатива буферным узлам подрессоривания отката (по аналогии с пружиной стреляющего агрегата АН-94)

.

Конструктивные недостатки и причины отказа оружейников

Оппоненты внедрения часовых пружин в качестве возвратных указывают на веские технические и физические ограничения, из-за которых конструкторы отказались от них в пользу витых пружин сжатия:

• Сложность передачи импульса: автоматика большинства стрелковых систем совершает возвратно-поступательное линейное движение. Чтобы передать вращательное усилие пружины на затворную раму, требуется промежуточное звено — зубчатая рейка с шестерней, рычаги либо тросики с блоками. Зубчатые передачи плохо переносят ударные нагрузки, свойственные оружейной автоматике, и усложняют конструкцию.
• Надежность и материаловедение: у плоских спиральных пружин наиболее уязвимым местом являются точки крепления (зацепы) — на них приходится концентрация напряжений, что приводит к обламыванию концов ленты. Также отмечается чувствительность тонких каленых полос к дефектам изготовления и охрупчиванию при низких температурах.
• Масса и габариты мощной пружины: для поглощения импульса и запирания оружия калибра автомата или пулемета требуется толстая лента. Чем толще полоса, тем больше диаметр барабана; чтобы получить истинное «плато» равномерного усилия, требуется большая длина полосы и множество витков.

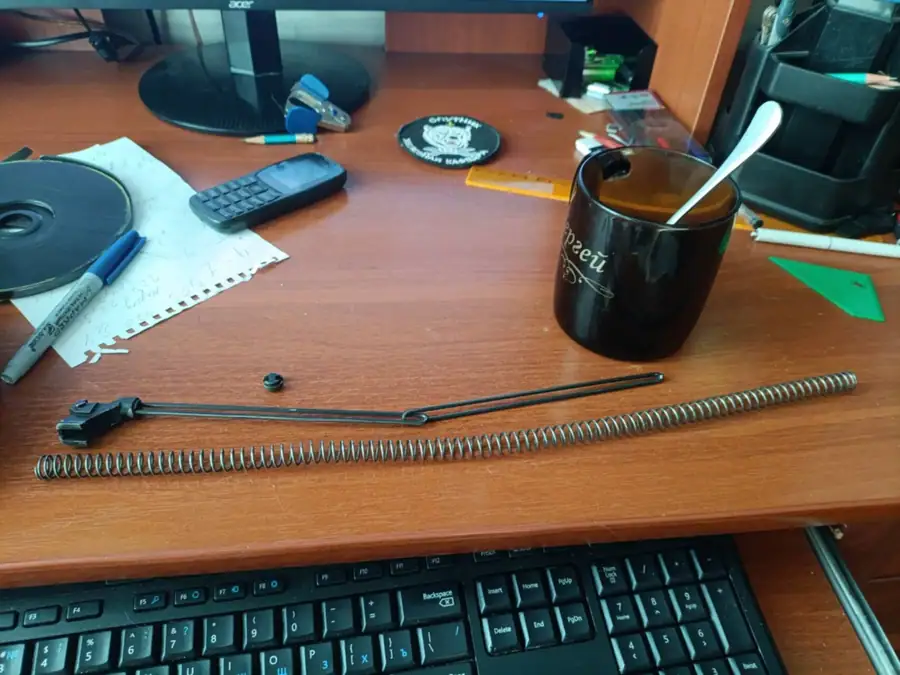

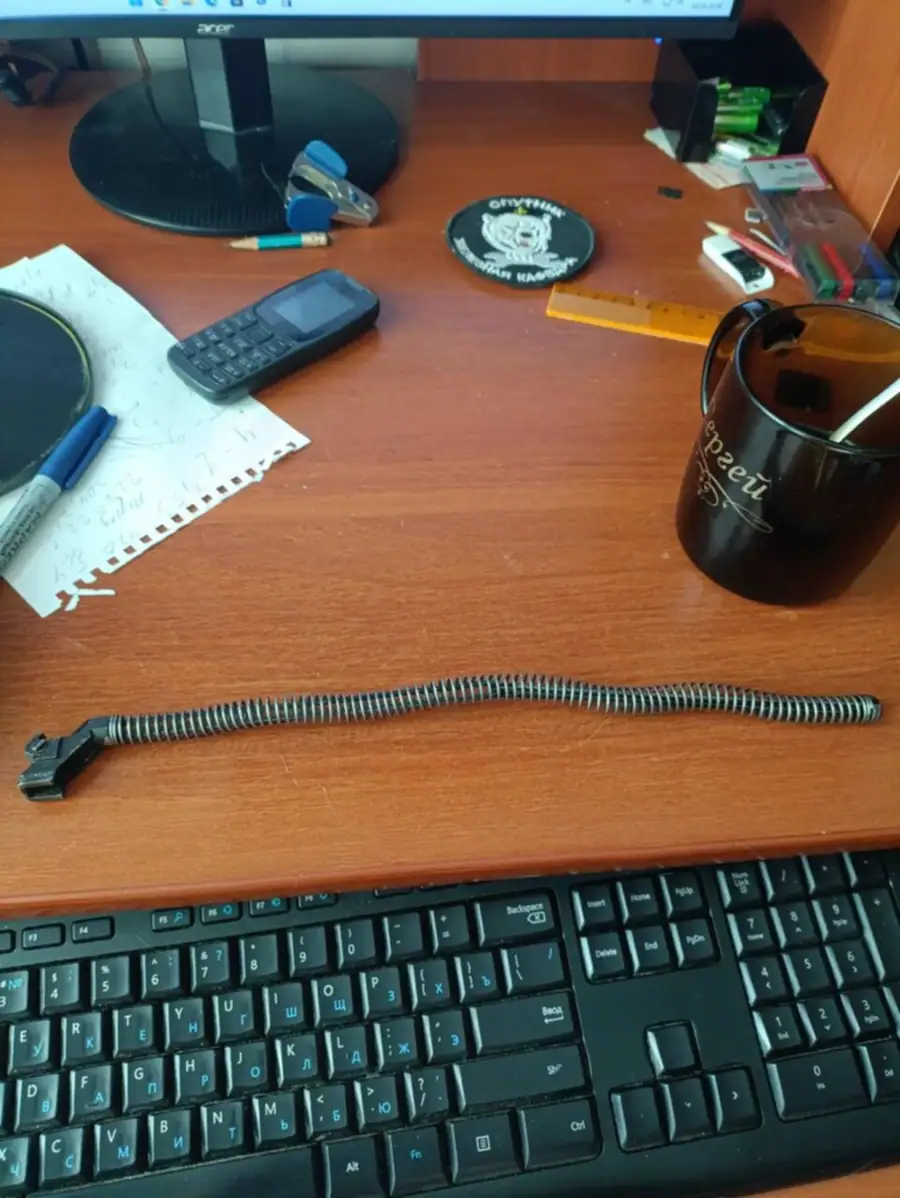

• Решение вопроса на классических пружинах: в современных витых возвратных механизмах (например, в семействе АК) плавность и стабильность усилия на откате достигаются значительным предварительным поджатием длинной пружины на направляющей, что сводит на нет теоретическое преимущество часовой схемы при несравнимо большей простоте и живучести.
