Концепция модульного респиратора: выбор основы, совместимость узлов и защита

Базовые требования к респиратору

При формировании концепции защитного комплекта выделяются ключевые критерии :

1. Использование изделий отечественного производства или полных геометрических аналогов.

2. Взаимозаменяемость узлов респиратора с элементами распространенных противогазов.

3. Пригодность к полной разборке и дезинфекции.

4. Возможность присоединения фильтров с разным типом крепления, включая фильтрующе-поглощающие коробки (ФПК).

Нормативную базу для подобных систем составляют ГОСТ 12.4.004-74 (РПГ-67), ГОСТ 17269-71 (РУ-60м и РУ-60му), а также стандарты ГОСТ Р 12.4.190-99 и ГОСТ Р 12.4.194-99 .

Выбор лицевой части: ПР-7 против НВИ-5

Основными вариантами для базы выступают резиновые полумаски:

• ПР-7 (от РПГ-67 или РУ-60) — базовая полумаска под два фильтра. Современные версии ПР-7 более жесткие: установить резьбовой переходник снизу крайне затруднительно из-за тугой посадки, что требует подбора сторонних клапанов выдоха (например, от самоспасателей или респиратора РОУ) .
• НВИ-5 (применяется в РМ-2, РП-2000, «Оленек» и модификациях РПГ-67) — более предпочтительный вариант. Она мягче, имеет точки крепления ремней оголовья непосредственно на корпусе, штатное переговорное устройство и внутреннюю разметку под дополнительные отверстия .

В качестве донора деталей для переговорного устройства может выступать узел от шлем-маски изолирующего противогаза (ИП), однако прямая его перестановка в маски НВИ-5 или ПР-7 невозможна .

Конструктивные варианты компоновки фильтров

На практике выделяется пять основных конфигураций сборки полумасок :

• Вариант 1: Стандартная полумаска РПГ-67/РУ-60 с двумя штатно закрепленными патронами (включая современные аналоги с возможностью установки внешнего предфильтра).
• Вариант 2: Полумаска с фильтрами от респиратора Ф-62Ш. Советские фильтры Ф-62Ш отличаются более твердым пластиком, наличием пазов для ориентации решетки и удобством разборки для замены фильтрующего элемента . Внутрь устанавливается штатный фильтр либо внешний тканевый предфильтр для ФПК.
• Вариант 3: Полумаска с резьбовыми переходниками от противогаза ПМК-2. Позволяет подключать резьбовые коробки через гофрированные противогазные трубки .
• Вариант 4: Использование байонетного узла и штатной заглушки от противогаза ПМК-2 .
• Вариант 5: Модели типа «Металлург» (включая модернизированные варианты от «Сорбент»), где клапан вдоха конструктивно схож с узлом противогаза ПМК-1.

Для защиты от паров хлора при санитарной обработке поверхностей используются штатные патроны марки «А» (органические соединения, хлор- и фосфорсодержащие ядохимикаты) и марки «В» (кислые газы, сернистый ангидрид, сероводород, хлористый водород).

Стойкость компонентов к дезинфекции кипячением

Проверка элементов на термостойкость путем термической обработки в скороварке показала неоднородные результаты :

• Полностью выдерживают кипячение: резиновые лепестки клапанов вдоха, клапан вдоха и заглушка от ПМК-2, клапан выдоха ПР-7, мембрана переговорного устройства от ИП.
• Частично деформируются: советское кольцо корпуса фильтра Ф-62Ш (незначительная поводка), фильтрующий материал (разбухает и с трудом помещается в корпус), штатный предфильтр.
• Разрушаются: решетка фильтра современного производства из синего пластика полностью плавится.

Специализированные решения и защита глаз

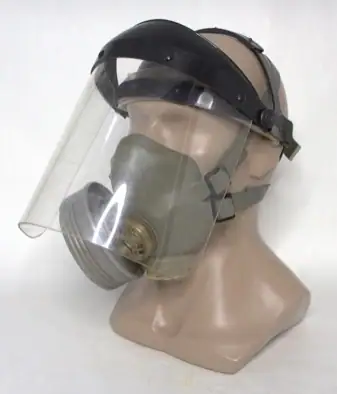

В условиях комбинированных угроз (радиоактивные аэрозоли, бета-излучение) применяются профильные изделия. В респираторе «РЧ Оленек» (разработка НПО «Неорганика» для объекта «Укрытие» ЧАЭС) на базе маски НВИ-5 использовалась коробка «И» ФСК с тампоном, содержащим серебро, для улавливания радионуклидов

. Комплект оснащался откидным полимерным щитком, который задерживает поток бета-частиц: при фоновой активности контрольных источников со стронцием-90 и светосоставом постоянного действия (СПД) щиток снижает поток с 500–700 частиц до 100–130

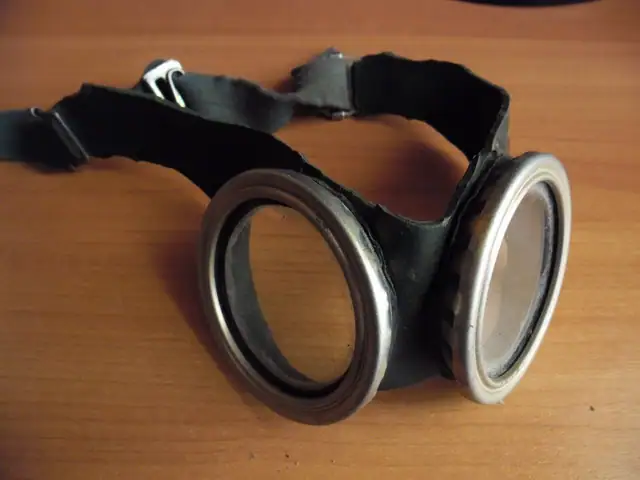

Для защиты глаз в полевых или слесарных условиях также практикуется изготовление защитных очков из списанных масок противогазов (например, ГП-4): за счет толстых стекол и регулируемого оголовья они подходят для механических работ

. При использовании масок типа ГП-5 или ГП-7 после обрезки требуется дополнительно пришивать фиксирующие эластичные тесьмы.
