Электрика в деревенском доме: проводка, защита и резервное освещение 12 В

Выбор кабеля и расчет сечения под нагрузку

Для внутренней электропроводки рекомендуется использовать медный кабель ВВГнг-LS:

• Осветительные группы: кабель сечением 3х1,5 мм² (или 2х1,5 мм² при отсутствии необходимости заземления светильников).
• Стандартные розеточные группы: кабель 3х2,5 мм². Медная жила сечением 2,5 мм² под защитой автомата на 16 А стабильно выдерживает нагрузку мощностью до 3,5 кВт.
• Мощные потребители (электроплиты, электродуховки, мощные обогреватели): кабель сечением 3х4 мм² (или 2х4 мм²). Кабель ВВГнг сечением 4 мм² держит длительную токовую нагрузку 44 А на воздухе (38 А в коробе) и допускает подключение до 8 кВт мощности.

В деревянных домах проводку обязательно монтируют открытым способом — в кабельных каналах (коробах) по стенам. Маршруты трасс следует прокладывать строго вертикально и горизонтально (например, на расстоянии 15–20 см от потолка), чтобы точно знать положение проводов в стенах.

Подбор автоматических выключателей и УЗО

Автоматические выключатели защищают кабельную линию от сверхтоков и коротких замыканий, а не подключенного человека. Номиналы подбираются под сечение провода и параметры фурнитуры:

• Освещение: автоматы 10 А (характеристика C).
• Розетки: автоматы 16 А (характеристика C). Установка автомата C20 на обычные розетки не рекомендуется, так как большинство бытовых розеток рассчитано максимум на 16 А: при перегрузке сначала сгорит механизм розетки, а автомат не сработает.
• Плита и мощные группы (кабель 4 мм²): автоматы номиналом 25 А.
• Вводные автоматы: 32 А или 40 А в зависимости от выделенной мощности.

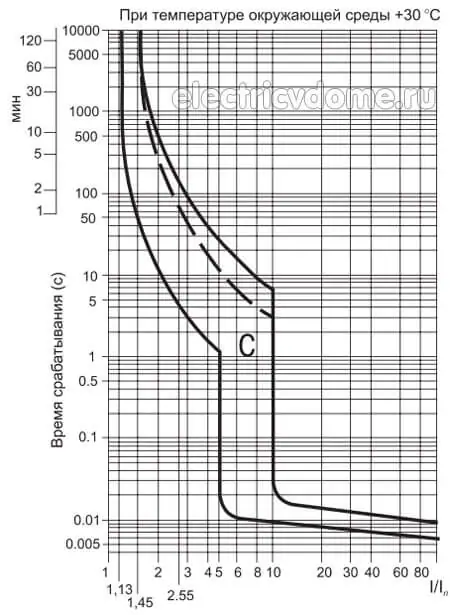

Автоматы с характеристикой C срабатывают при перегрузке в 3 раза за время от 3 до 100 секунд, а мгновенное отключение (за 0,02 сек) происходит при десятикратных токах (для С20 — около 200 А). Ток до 1,45 номинала автомат может держать больше часа.

Для защиты человека от поражения током и противопожарной безопасности применяются УЗО:

• На вводе в дом: противопожарное УЗО с током утечки 100 мА или 300 мА. Дополнительно рекомендуется реле напряжения (например, РН-133) для защиты от перекосов фаз.
• На «мокрые» и уличные группы: бойлеры, водонагреватели, стиральные машины и внешние розетки защищают УЗО с уставкой 30 мА. Номинал по току у УЗО берется на ступень выше автомата (под автомат 16–20 А ставится УЗО на 25 А, под два автомата по 20 А — УЗО на 40 А).
• На холодильник или морозильник целесообразно выделить отдельную кабельную линию: это позволяет полностью обесточить дом при отъезде, оставив работать только охлаждение.

Специфика заземления в сельской местности

При организации контура заземления в деревне необходимо учитывать состояние поселковых сетей. В частном секторе схема с объединением рабочего нуля N и защитного проводника PE (TN-C-S) несет риски: в случае отгорания магистрального нуля весь ток перекоса фаз пойдет через домашний ввод.

Безопаснее разделять рабочий ноль и защитное заземление PE. Если организация полноценного контура в грунте временно невозможна, двухпроводные линии без третьего провода продолжают эксплуатироваться, однако в таком случае полноценная работа УЗО на утечку корпусов электроприборов без нормального контура не гарантируется.

Организация резервного освещения на 12 Вольт

При частых перебоях с электричеством практикуется монтаж низковольтного освещения (12 В) от аккумулятора:

• Светодиодные ленты: оптимальный выбор для равномерной фоновой подсветки. Они изначально рассчитаны на 12 В, содержат встроенные токоограничивающие резисторы и легко нарезаются сегментами по 3 диода. Чтобы свет не слепил, ленты монтируют так, чтобы кристалл не был виден напрямую (направляя свет в потолок или на стену).
• Светодиодные прожекторы: подходят для освещения рабочих зон и верстаков. В сетевых прожекторах на 220 В часто установлены матрицы на 12 В с блоком питания, удалив который, прибор можно запитать напрямую от 12-вольтовой АКБ.
• Особенности разводки низковольтной сети: низкое напряжение подвержено сильным падениям на протяженных участках. Для 12 В нельзя делать слишком длинные линии — лучше прокладывать провод достаточного сечения (например, ПВС 2х2,5) или разбивать резервное питание по комнатам со своими аккумуляторами.
• Ни в коем случае нельзя коммутировать 12 В и 220 В через один и тот же кабель переключателями — необходим отдельный независимый контур проводки во избежание подачи высокого напряжения на низковольтное оборудование.
