Разработка автономного КВ-GSM шлюза: концепция SGC-маяка

Концепция системы SW-GSM CW (SGC) маяка решает задачу построения автоматического связного моста между КВ-эфиром и сотовыми либо локальными УКВ-сетями. Устройство призвано обеспечить обмен короткими сообщениями в радиусе до 300 км в условиях отсутствия сотовой инфраструктуры, исключая необходимость постоянного…

Проблематика дальней связи и базовый функционал

При отсутствии покрытия сотовой сети на дистанциях до 300 км устойчивую связь можно обеспечить преимущественно в КВ-диапазоне с использованием антенн зенитного излучения (АЗИ). Полноценные КВ-трансиверы требуют значительных финансовых затрат, тяжелых аккумуляторов и громоздких антенн, а также постоянного присутствия подготовленного человека на приеме, строгого соблюдения регламента радиосвязи и учета суточных колебаний прохождения радиоволн.

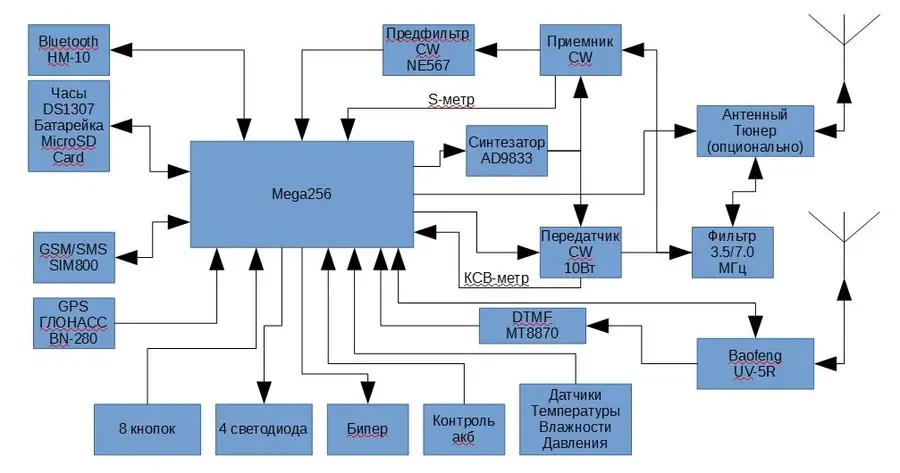

Разработка автономного КВ-GSM шлюза: концепция SGC-маяка
Фото из темы

Система SGC-маяка призвана автоматизировать процесс и снять нагрузку с пользователей:

  • Шлюз «КВ ↔ GSM»: при наличии сотовой сети входящие радиограммы автоматически транслируются в SMS на телефоны участников группы без постоянного дежурства у трансивера.
  • Оповещение по УКВ: при полном отсутствии GSM-сети прибор отправляет периодический тональный сигнал оповещения на компактную УКВ-радиостанцию (например, Baofeng BF-T1 весом 120 г), подключенную через гарнитурный разъем.
  • Пользовательский интерфейс: управление комплексом и чтение сообщений осуществляются со смартфона через стандартное приложение UART-терминала по Bluetooth, что исключает разработку сложного специализированного софта.

Выбор диапазонов и особенности распространения волн

Обеспечение связи на дистанциях 100–300 км требует учета состояния ионосферы:

  • В периоды низкой солнечной активности в ночные часы (с 19:00 и далее) на частоте 3,6 МГц (диапазон 80 метров) регулярно возникает мертвая зона.
  • На диапазоне 40 метров ситуация усугубляется отсутствием вертикального отражения на коротких дистанциях.
  • Альтернативой для ночной связи рассматривается диапазон 160 метров, где мертвая зона практически отсутствует, однако дневное отражение выражено слабо, а создание эффективной компактной штыревой антенны для автомобиля на этот диапазон крайне затруднено.

Аппаратная платформа и радиотракт

В качестве основы ВЧ-части рассматривается схемотехника трансивера прямого преобразования JUMA-TRX1 на базе стабильного DDS VFO:

  • Базовые характеристики JUMA-TRX1: выходная мощность 5 Вт (ток передачи 1,2 А, приема 60 мА), диапазоны 3,5 МГц и 7 МГц, режимы CW и DSB, фильтры ПЧ 2,4 кГц для SSB и 900 Гц для CW.
  • Для надежной передачи сигнал усилителя мощности планируется поднять минимум до 10 Вт.
  • Наличие тракта прямого преобразования открывает возможность приема голосовых сообщений: при обнаружении валидной преамбулы DTMF устройство способно вести автоматическую запись звукового потока на карту памяти microSD в формате WAV.

Управляющая электроника и периферия

Аппаратная архитектура строится вокруг микроконтроллера ATmega2560:

  • Наличие 4 аппаратных портов UART полностью перекрывает потребности базовых интерфейсов: GSM-модем, модуль Bluetooth и GPS-приемник.
  • GPS-модуль используется для синхронизации точного времени и фиксации координат.
  • Работа со слотом SD-карт организуется по шине SPI с поддержкой файловой системы FAT32.
  • Для удержания точного времени применяется независимый внешний модуль часов реального времени DS3231, так как встроенный таймер микроконтроллера сбрасывается при перезагрузке.
  • Датчики температуры и давления подключаются по протоколу 1-Wire.

Вопросы электромагнитной совместимости и топологии

Среди ключевых сложностей реализации выделяются вопросы электромагнитной совместимости (ЭМС) и топологии сети:

  • Близкое расположение передатчика мощностью 10 Вт в режиме CW способно перегрузить высокочувствительные приемные тракты других модулей. Для решения этой проблемы требуется качественная экранировка узлов и установка диапазонных фильтров.
  • Работа в подвижном режиме (база со стационарной антенной типа Inverted Vee и несколько автомобилей) усложняет автоматическое сканирование и согласование рабочих частот без использования единого синхронизирующего центрального узла.
