Сборка и особенности КВ-усилителя мощности 70 Вт (DIY-набор)
Сборка радиолюбительских DIY-наборов коротковолновых усилителей мощности требует самостоятельного поиска документации и правильного расчета компонентов. Данные устройства рассчитаны на работу в полосе 3,5–30 МГц и применяются для увеличения выходной мощности маломощных трансиверов. При монтаже набора радиолюбители…
Заявленные технические характеристики
Плата представляет собой линейный усилитель мощности (включая режим SSB) со следующими базовыми параметрами:
- Напряжение питания: 13,8 В;
- Потребляемый ток: 6–10 А;
- Максимальная входная мощность: 5 Вт;
- Максимальная выходная мощность: до 70 Вт;
- Рабочий диапазон частот: 3,5–30 МГц (диапазоны от 80 до 10 метров);
- Охлаждение: активное (принудительное с использованием вентилятора).
Критическим условием эксплуатации усилителя является согласование выхода: категорически запрещается работа на разомкнутую цепь (обрыв), короткое замыкание (КЗ), а также работа на нагрузку со значением КСВ 2,0 и выше.

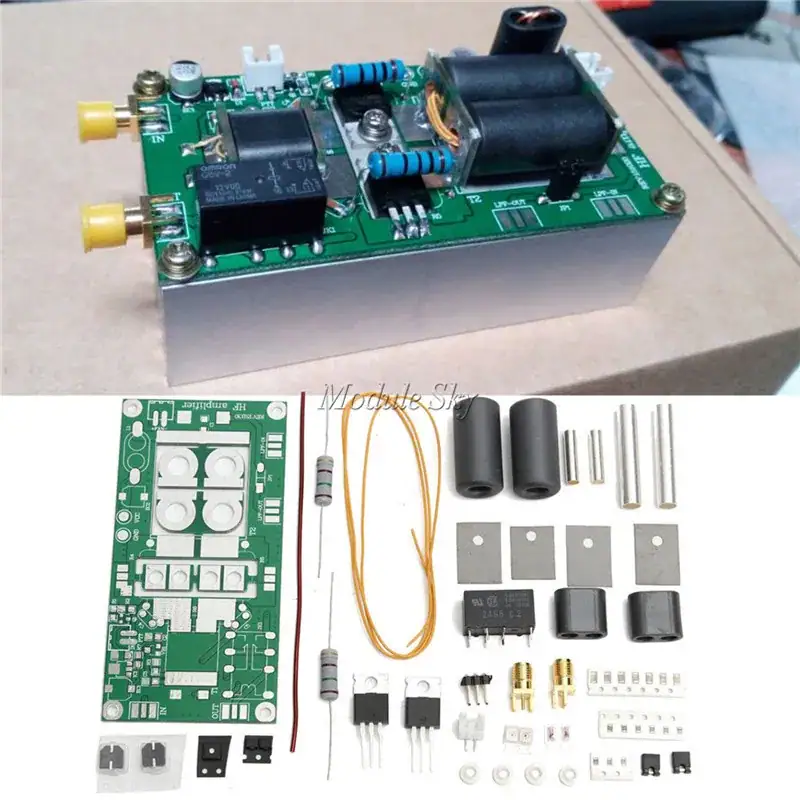

Комплектация и сложности со сборочной документацией

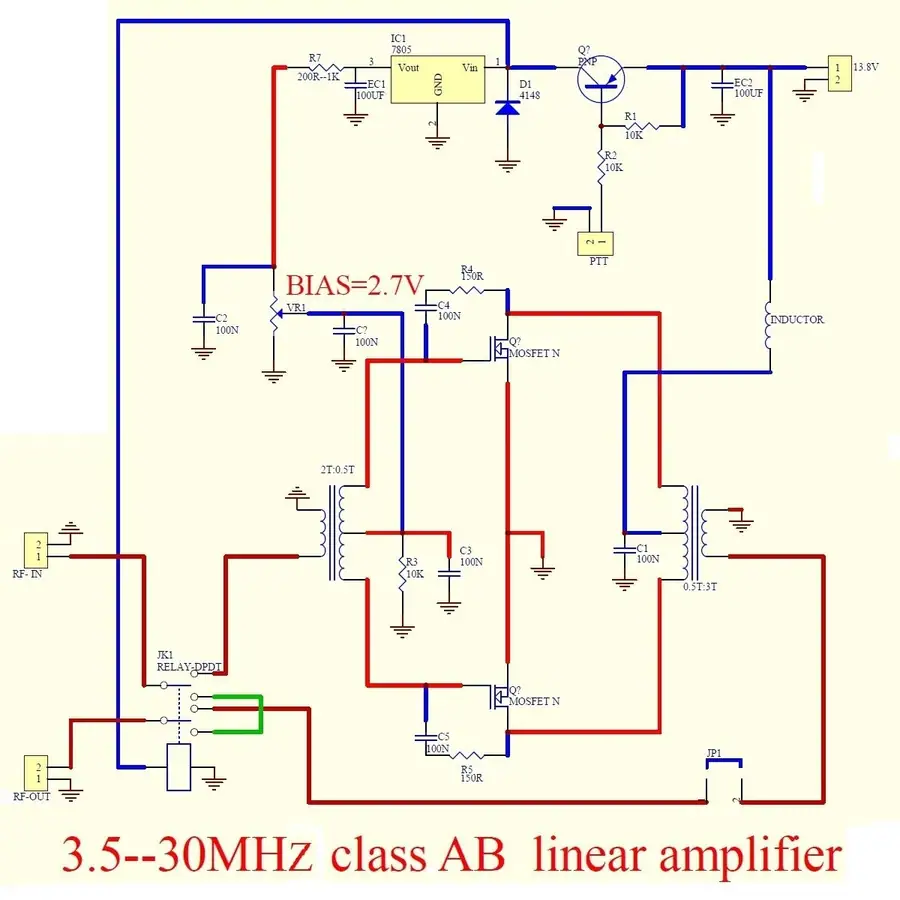

Поступающие комплекты деталей нередко поставляются без принципиальной схемы, монтажного чертежа печатной платы и намоточных данных для моточных узлов. Техническая поддержка со стороны продавцов отсутствует — пользователям предлагается искать руководства и параметры в открытых интернет-источниках. Расположение компонентов на плате восстанавливается по сторонним схемам аналогичных устройств.
Расчет и намотка моточных узлов
Основную сложность при монтаже представляет изготовление высокочастотных трансформаторов и дросселей:
- При сопоставлении с аналогичными конструкциями меньшей мощности соблюдается то же соотношение витков, однако меняются габариты ферритовых сердечников и сечение обмоточных проводов;
- Дроссель выполняется на ферритовом сердечнике типа «бинокль» (по визуальной оценке готовых конструкций он содержит два витка);
- В некоторых реализациях схожих схем для раскачки требуется добавление дополнительного каскада предусиления.
Практическое применение и особенности элементной базы
Усилитель используется для компенсации нехватки мощности малогабаритных трансиверов (например, FT-817), выдающих около 5 Вт, а в режиме SSB — порядка 3,5–4 Вт. Устройство актуально при организации радиосвязи из автомобиля со штатной автомобильной антенной, в том числе при работе в режиме АЗИ (антенна зенитного излучения).
При использовании транзисторов серии IRF радиолюбители отмечают существенную неравномерность характеристик по всему рабочему диапазону, а также выраженный завал коэффициента усиления на низкочастотных (НЧ) участках.
