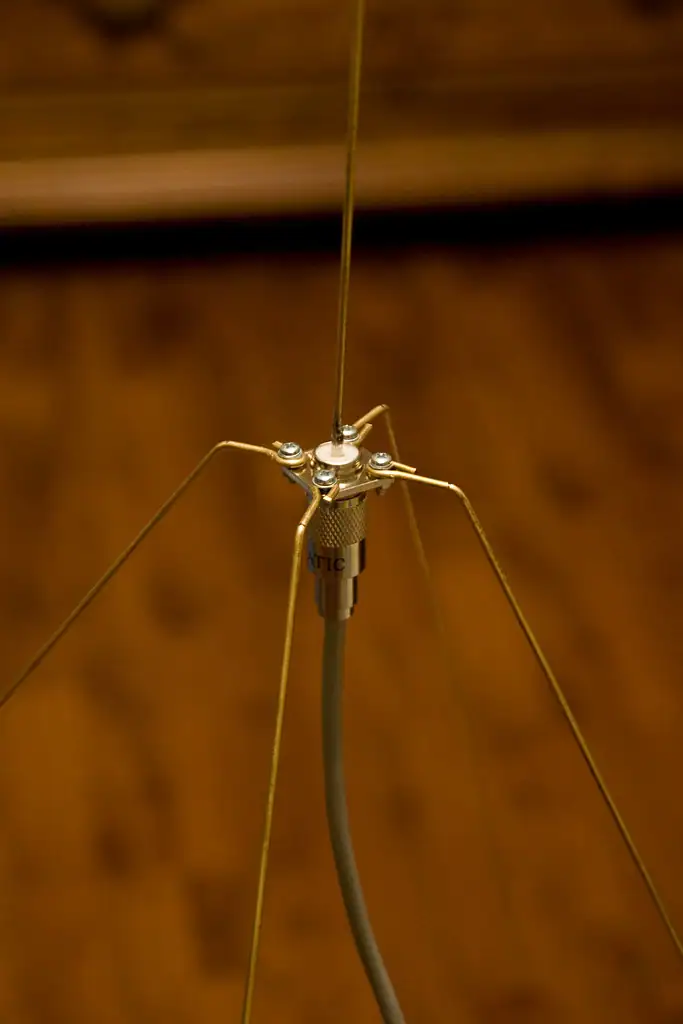

Самодельная четвертьволновая антенна на диапазон 2 метра

Конструкция и необходимые материалы

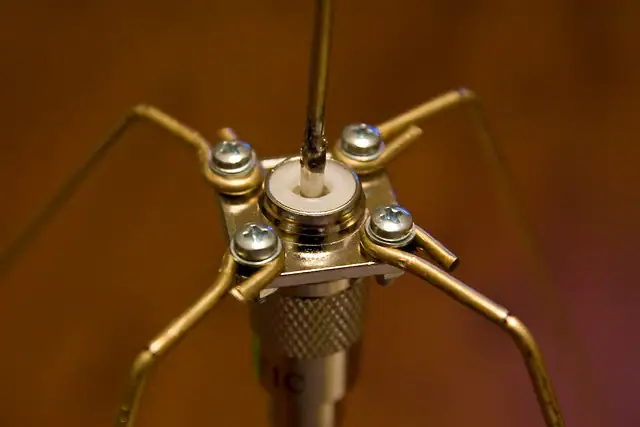

Основой конструкции служит приборный высокочастотный разъем SO239F («мама» под ответный разъем PL259M)

. Для механического крепления элементов и сборки узла понадобятся:

• 4 винта с гайками типоразмера М3;
• шайбы (по две штуки на винт) и пружинные шайбы (гроверы);
• проводники для центрального излучателя (штыря) и противовесов.

Размеры элементов и характеристики

При изготовлении четвертьволновой антенны используются следующие параметры элементов:

• центральный штырь (вибратор): длина — 490 мм, толщина материала — 2 мм;
• противовесы: 4 штуки, длина каждого составляет 500 мм при толщине 2 мм.

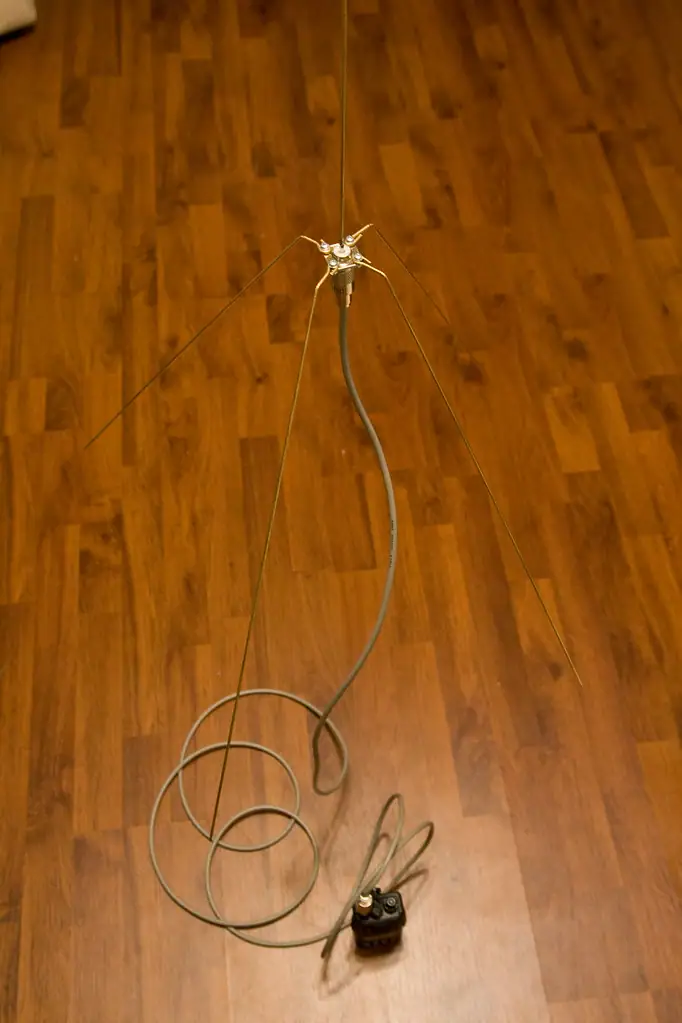

При указанных геометрических размерах расчетная резонансная частота антенны составляет 155 МГц. Полоса пропускания по уровню КСВ < 2 составляет приблизительно +/-15 МГц. На другой конец питающего кабеля монтируется разъем, совместимый с используемой радиостанцией

Особенности сборки и модификации

Сборка базового варианта занимает порядка 20 минут. В качестве материала излучателей допустимо использовать медь вместо стали, а места пайки и соединений рекомендуется герметизировать силиконом для защиты от внешней среды.

Использование гибких тросиков вместо жестких прутков для противовесов не рекомендуется, так как они требуют постоянного натяжения и должны оставаться строго равноудаленными от вибратора.

Для повышения мобильности и расширения функционала конструкции возможны следующие доработки:

• Разъемный центральный штырь: пайка излучателя к ответному разъему позволяет быстро разбирать антенну для транспортировки, хотя это дает незначительное увеличение потерь на дополнительном контакте.
• Телескопические элементы: замена жестких прутков телескопическими антеннами дает возможность перестраивать четвертьволновую систему на более высокочастотные УКВ-диапазоны (речной, 70 см, сотовый).
