Организация антенного хозяйства и радиосвязи для подземного убежища

Ввод кабелей и герметизация подземного сооружения

При выводе фидеров из железобетонного защитного сооружения с заземленной арматурой не требуется сооружать сложные гермокапсулы. На практике борьба с негерметичностью подземного узла связи решается созданием избыточного подпора воздуха от фильтровентиляционной установки (ФВУ).

Для защиты от грунтовых вод достаточно небольшого технологического отверстия в бетоне, которое заливается битумом. Заливку необходимо производить остывающей массой минимально возможной температуры, чтобы не расплавить и не спечь кабели. Сами провода в месте ввода рекомендуется предварительно обернуть асбестовым полотном. Внутри убежища кабели рационально заводить на шлюзовую коробку с разъемами разного типа, чтобы исключить ошибки коммутации при подключении наружных систем.

Выносные антенны, маскировка и проблема затухания сигнала

Размещение антенного поля непосредственно над убежищем демаскирует объект: ажурные мачты и антенны легко просматриваются на дистанциях более 10 км. Оптимальный вариант — отводить фидер к близлежащему наземному строению и устанавливать антенны на его крыше.

При работе с диапазонами УКВ (включая 430 МГц) и GSM (1800 МГц) возникает критическая проблема: высокий коэффициент затухания в кабеле. Максимальная длина дорогостоящего высокочастотного фидера ограничена 50–60 метрами. Для компенсации потерь требуются высокочувствительные узкополосные промышленные антенны.

В качестве альтернативы для УКВ предлагается маскировка автономных маломощных пятиваттных радиостанций в скворечниках на деревьях с питанием от солнечных батарей для работы в режиме ретранслятора (репитера). Для оперативного развертывания связи применяют схему «наклонный луч», лежащую на земле через изоляторы и поднимаемую натяжением троса с противовесом непосредственно из сооружения, либо установку временного штыря после внешних воздействий.

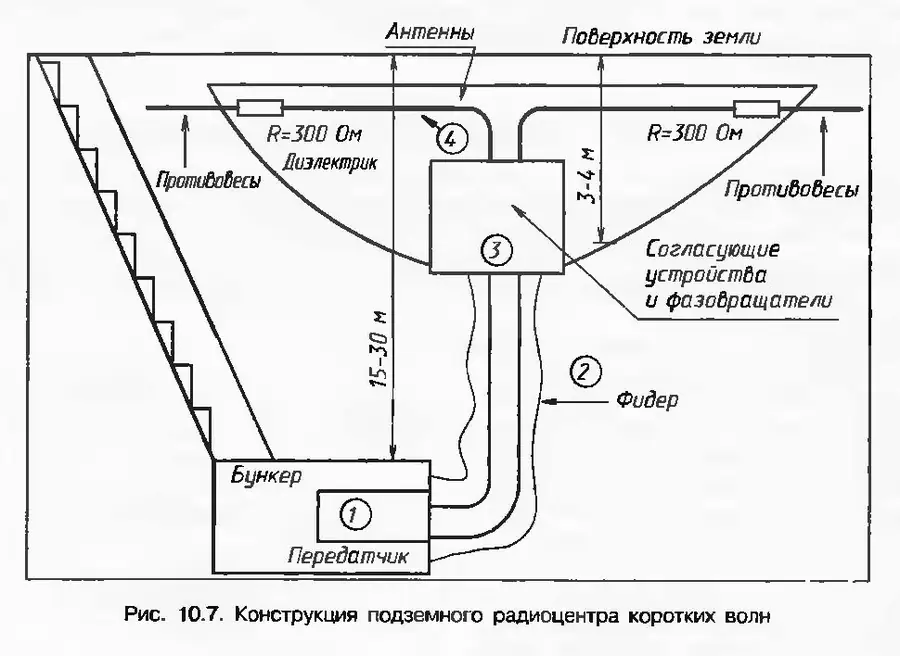

Неэффективность подземных и стелющихся антенн

Попытки залить антенну в бетонные стены бункера или закопать ее в грунт для диапазонов КВ, УКВ и GSM технически неоправданны

. Подобные решения работают исключительно в диапазоне сверхдлинных волн (СДВ)

Недостатки подземных приемно-передающих систем:

• Длина полотна исчисляется сотнями метров;

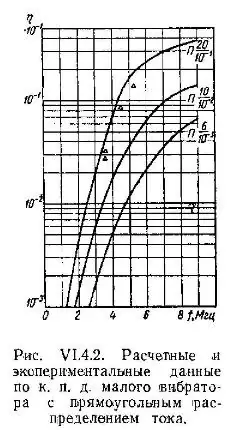

• КПД крайне низок: согласно профильным исследованиям, излучение составляет от 0,1% до максимума в 9% от подводимой энергии;
• Для компенсации потерь требуются мощности передатчиков уровня сварочного аппарата и трехфазная промышленная сеть питания.

Обычный провод длиной в несколько метров («веревка»), поднятый на мачте высотой 4–5 метров, обеспечивает на порядки более сильный и качественный сигнал, чем масштабный подземный излучатель.

Выбор трансивера, электропитания и антенных трактов

В качестве универсального связного узла на КВ и УКВ применяется трансивер Yaesu FT-897. Однако качество приема в условиях убежища напрямую зависит от источника постоянного тока и конфигурации антенно-фидерной линии.

Импульсные блоки питания дают плавающие помехи в полосе 40–400 кГц, что критично для КВ. Классический трансформаторный блок питания работает на стабильной частоте пульсаций 100 Гц и значительно меньше шумит в эфире. Грамотная конструкция линейного источника питания включает:

• стальной экранирующий корпус;
• сетевые плавкие предохранители и сетевой ВЧ-фильтр;
• тороидальный трансформатор с магнитным экраном;
• двухполупериодный выпрямительный мост на ультрабыстрых диодах;
• сглаживающий фильтр пульсаций 100 Гц;
• линейный стабилизатор с защитой по току с обратной характеристикой;
• тиристорную быстродействующую защиту от перенапряжения.

При использовании несимметричных антенн («луч», «американка», City Windom), требующих качественного заземления, провода питания начинают играть роль противовеса, затягивая паразитные наводки в тракт. Правильно отсимметрированная антенна с согласованным кабельным фидером и подавлением синфазных токов нивелирует индустриальный шум даже при импульсном питании. В условиях плотной застройки для отсечения вертикально поляризованных помех целесообразно использовать горизонтальную поляризацию.
