Портативная солнечная батарея CH-10: характеристики, применение и полевой опыт

Технические характеристики и конструкция модели CH-10

Модель солнечного зарядного устройства CH-10 представляет собой поликристаллическую панель в жесткой алюминиевой раме , . Заявленная производителем мощность модуля составляет 10 Вт при размерах 350 x 295 x 17 мм и весе 1,2 кг. Рабочий диапазон температур составляет от -40°C до +85°C .

Для подключения потребителей в конструкции предусмотрены разъемы:

• 2 выхода USB: напряжение 5 В (максимум до 5,4 В), максимальный ток 500 мА;
• 2 гнезда прикуривателя: напряжение от 12 до 22 В (в зависимости от уровня освещенности), максимальный ток 650 мА .

Встроенного буферного накопителя модель не имеет. Сама панель выполнена по технологии спекания: защитное стекло, фотоэлементы и подложка ламинируются в единое целое на заводе

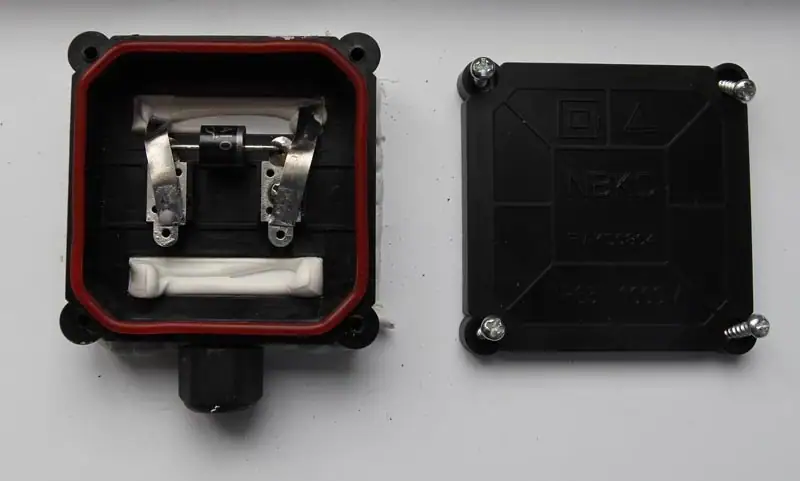

. Панель полностью герметична, за исключением соединительной коробки с разъемами (в модулях от 20 Вт и выше коробка также идет в герметичном исполнении). При нагреве до +45°C потеря мощности за счет падения КПД составляет около 10%, поэтому при монтаже рекомендуется оставлять воздушный зазор для вентиляции.

Сфера применения и подключение потребителей

В ходе тестирования устройства проверялась работа с различной электроникой , :

• кнопочные мобильные телефоны и смартфоны на базе Android;
• портативный ЖК-телевизор Prology 8" и портативный DVD-плеер;
• туристический навигатор Garmin;
• зарядные стаканы для портативных радиостанций с питанием от прикуривателя .

Участники отмечают, что основная задача маломощных солнечных панелей в полевых условиях — зарядка аккумуляторов формата АА и поддержка раций, необходимых для координации групп и связи постов с базовым лагерем. Панель способна выдавать зарядный ток даже при рассеянном свете в пасмурную погоду, хотя процесс идет медленнее .

Альтернативные форм-факторы и полевой опыт

Помимо жестких рамных модулей в походах применяются гибкие и складные солнечные батареи , . Однако у тонких гибких панелей выявлены эксплуатационные недостатки: со временем верхнее пластиковое покрытие мутнеет, снижая КПД, а внутренние контакты могут выходить из строя от изгибов и вибраций. В то же время рамные модули размером порядка 30х35 см требуют аккуратной транспортировки в рюкзаке из-за риска повреждения стекла .

Для организации стационарного лагерного освещения на практике успешно применяются батареи мощностью 30 Вт. В связке с панелью используются два параллельно соединенных аккумулятора от UPS (12 В, 7 А·ч), емкости которых хватает для обеспечения бесперебойного освещения стоянки в течение всей ночи.
