Фонари эпохи СССР: характеристики бытовых, специальных моделей и опыт их модернизации

Карманные бытовые фонари серии ФКБ

Бытовые фонари серий ФКБ являлись одними из самых массовых в СССР и предназначались для домашнего и хозяйственного применения:

• ФКБ (карманный): питается от плоской батареи типоразмера 3R12. Укомплектован лампой накаливания 3,5 В, 0,3 А. Габариты корпуса составляют 13х7 см, общий вес с установленным элементом питания — 175 г. Световой поток при КПД лампы порядка 12 лм/Вт составляет расчетные 13–15 лм

.

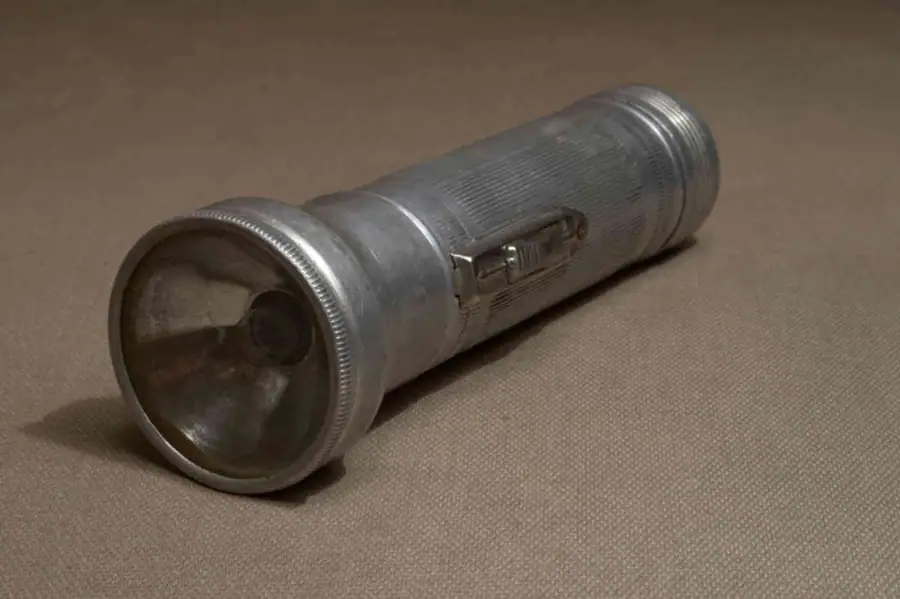

• ФКБ-1: компактный трубчатый фонарь под два элемента типа R20 (элемент 373). Оснащен лампой 2,5 В, 0,15 А. Длина корпуса составляет 16 см, собственный вес — 70 г, а в снаряженном состоянии с батареями — 250 г

.

• ФКБ-3 (производства завода «ЗИМ»): надежная модификация в прочном корпусе, активно использовавшаяся для дежурного освещения и охраны

.

Механические фонари типа «Жучок»

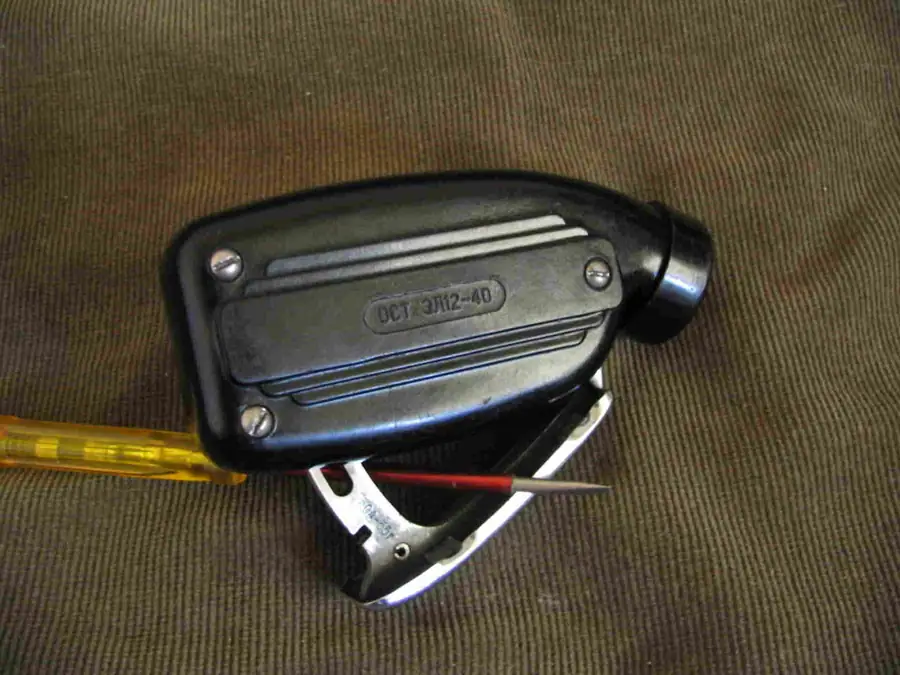

Динамо-фонари (модель ОСТ ЭЛ12-40 и аналогичные) вырабатывают ток за счет возвратно-поступательного нажатия на подпружиненный рычаг, приводящий во вращение встроенный генератор

.

В штатном исполнении фонарь оснащался лампой накаливания и толстой линзой из оргстекла. В качестве модернизации механических фонарей владельцы успешно устанавливают одноваттный теплый светодиод в паре с рефлектором и рассеивающей линзой. При этом установка ионисторов емкостью в несколько фарад на практике имеет недостатки: зарядка емкости забирает львиную долю механической энергии на старте, а без импульсного повышающего драйвера накопленный заряд расходуется неэффективно.

Сигнальные и дальнобойные фонари

Для дорожных и специализированных служб выпускались модификации с подвижными светофильтрами:

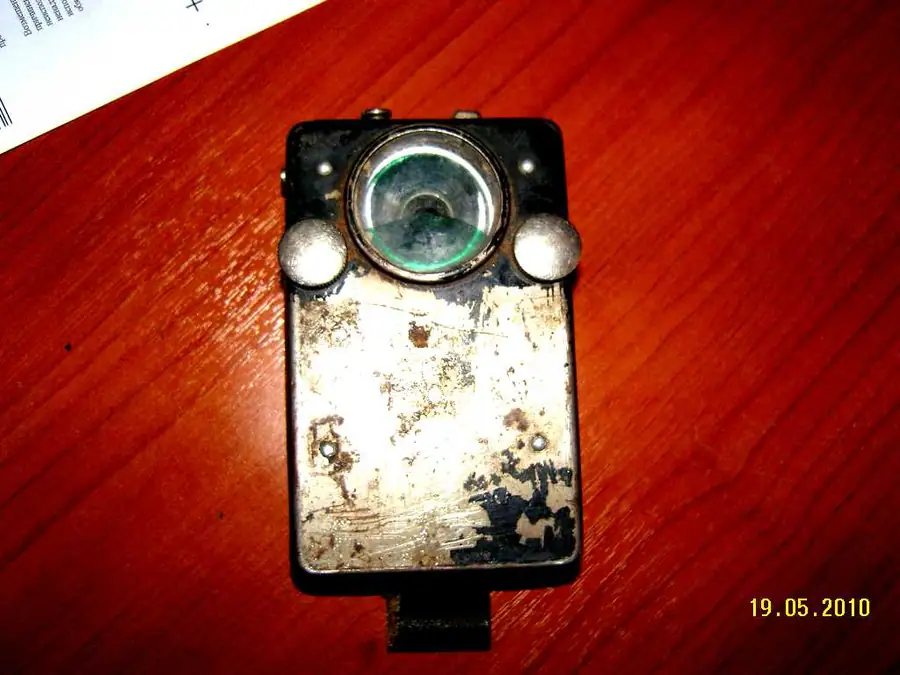

• Сигнальные фонари со светофильтрами: металлический корпус под плоскую батарею 4,5 В оснащался механическими шторками с красным и зеленым (в некоторых версиях синим) стеклом. Подобные приборы состояли на оснащении ГАИ, железных дорог и армии

.

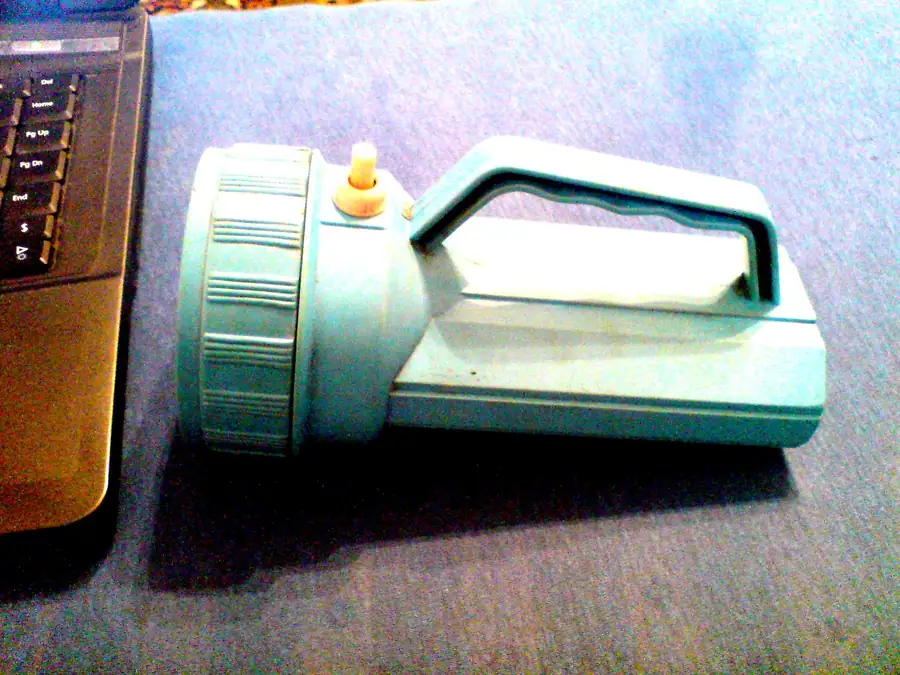

• Фонарь «Витебск»: мощная бытовая модель из ударопрочного пластика с металлическим глубоким рефлектором. Питание осуществляется от четырех элементов формата D (373), источник света — лампа 6,3 В на 0,3 А

.

Специализированные, флотские и шахтные фонари

В особых условиях эксплуатации использовались защищенные источники света:

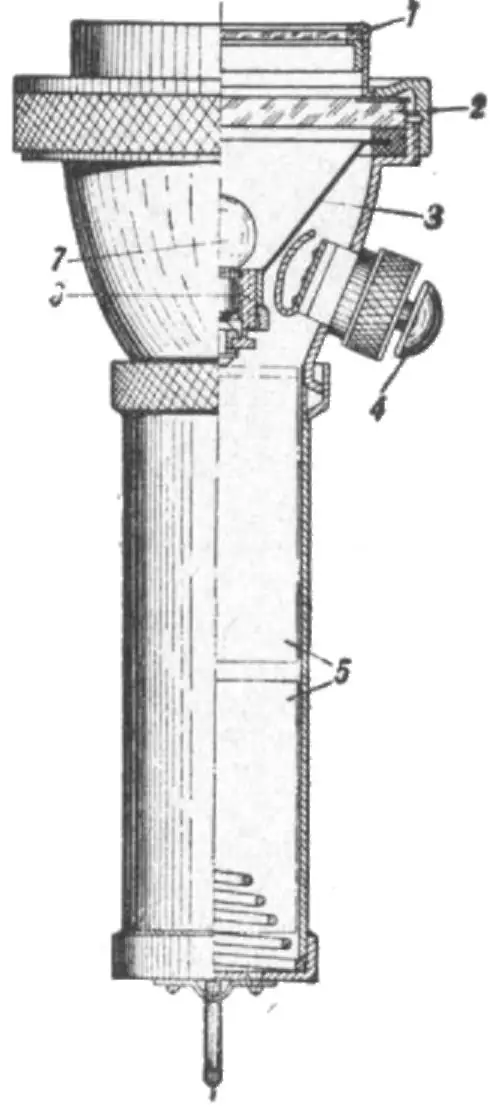

• РПФ-1 (ручной подводный фонарь): прочный водолазный фонарь со стальным корпусом. Конструкция кнопки включения оснащена резьбовым стопорным кольцом, затягивание которого обеспечивает постоянную фиксацию контакта во включенном положении

.

• Шахтные аккумуляторные светильники (например, СГД.5): взрывобезопасные приборы с двухнитевыми рудничными лампами типа Р 3,75-1+0,5. Расчетный поток для дальнего режима (1 А) и ближнего (0,5 А) составляет 48 и 21 лм соответственно при КПД лампы около 62,5%. Из-за рабочего падения напряжения шахтных АКБ реальная сила света в штатном режиме удерживается на уровне около 30 лм.

Варианты модернизации и самоделок

Советские корпуса благодаря запасу прочности служат основой для доработок:

• Перевод на налобный форм-фактор: прямоугольные корпуса плоских фонарей обрезали под квадрат, герметизировали, крепили оголовье из эластичной ленты, а питание выносили по проводу в карман на внешний батарейный блок.

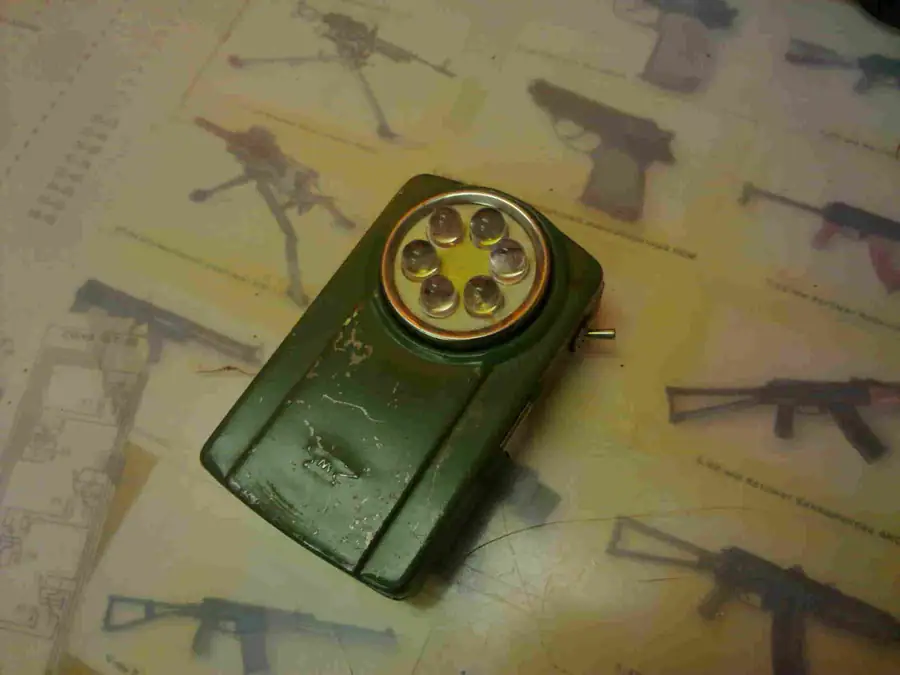

• Установка диодных сборок: монтаж современных многокристальных или дискретных светодиодов с токоограничивающими резисторами под несколько режимов яркости, что существенно увеличивает время автономной работы от штатных батарей

.
