Модернизация дешевых фонарей: создание надежного аварийного светильника со стабилизацией тока

Недостатки фабричных бюджетных фонарей

Разбор типовых китайских фонарей с боковым светом и фронтальной «фарой» выявляет регулярное несоответствие характеристик: вместо заявленной емкости 1200 мА·ч внутри часто установлен свинцово-кислотный аккумулятор на 800 мА·ч , . Такие элементы питания крайне чувствительны к глубокому разряду и не имеют штатных плат защиты, быстро выходя из строя.

Вторая распространенная проблема — охлаждение. Мощные светодиоды нередко болтаются в креплениях или имеют плохой контакт с радиатором, что приводит к нагреву выше критических 60 °C и быстрой деградации кристаллов. Кроме того, в подвесных лампах аккумуляторы формата 18650 нередко укладывают прямо на плату из гетинакса: при падении плата трескается под их весом, обрывая дорожки. При регулировке яркости дешевый ШИМ (широтно-импульсная модуляция) дает заметный стробоскопический эффект на низкой частоте, сильно утомляя зрение.

Проблема связки «светодиод — литиевый аккумулятор»

Белый светодиод начинает свечение при напряжении около 3,0–3,2 В. Напряжение полностью заряженного литий-ионного аккумулятора составляет 4,2 В, рабочее — около 3,6 В, а в конце разряда оно опускается до 2,8 В

Прямое подключение светодиода к аккумулятору приводит к его мгновенному сгоранию из-за отсутствия ограничения тока. Если же использовать простой токоограничивающий резистор, яркость свечения будет стремительно падать по мере разряда батареи. Например, резистор, рассчитанный на ток 0,3 А при 4,2 В, при снижении напряжения аккумулятора до 3,4 В снизит ток через светодиод в десять раз (до 0,03 А). Фонарь перестает нормально светить задолго до того, как аккумулятор отдаст остаток емкости.

Сборка драйвера тока на модуле CX1308

Для поддержания неизменного светового потока на всем диапазоне разряда (от 4,2 до 2,8 В) применяется импульсный повышающий преобразователь на базе микросхемы CX1308 . Популярный аналог MT3608 для этой задачи не подходит, так как в нестандартном режиме стабилизации тока работает неустойчиво и выходит из строя.

Плата CX1308 дорабатывается: с нее выпаивается штатный многооборотный подстроечный резистор . Микросхема имеет внутренний источник опорного напряжения 0,6 В на третьем выводе. Если включить светодиод в цепь и установить между его катодом и общим проводом низкоомный резистор-шунт, микросхема будет автоматически подстраивать выходное напряжение так, чтобы на шунте всегда оставалось ровно 0,6 В. Расчет сопротивления шунта выполняется по формуле:

R = 0,6 В / I_светодиода

Для светодиода мощностью 1 Вт (ток 0,3 А) необходим резистор 2 Ом, а для одноваттной матрицы на 150 мА — 4 Ом.

Защита от обрыва цепи светодиода

Базовая схема стабилизатора тока имеет критическую уязвимость: при случайном обрыве провода светодиода или перегорании кристалла сигнал обратной связи (0,6 В) пропадает. Микросхема начинает бесконтрольно повышать напряжение на выходе («идет в разнос») и моментально сгорает.

Для защиты параллельно нагрузке устанавливается стабилитрон (или регулируемый стабилитрон TL431 с делителем) и защитный резистор

. Напряжение стабилизации выбирается на несколько вольт выше рабочего напряжения светодиода (например, цепочка на 23–24 В при использовании высоковольтных матриц или стабилитрон на 4,7–5,6 В для одиночных светодиодов на 3,2 В). В случае обрыва цепи стабилитрон открывается, напряжение на выводе контроля достигает 0,6 В, и модуль безопасно удерживает выходное напряжение на заданном уровне, спасая микросхему.

Питание, зарядка и регулировка яркости

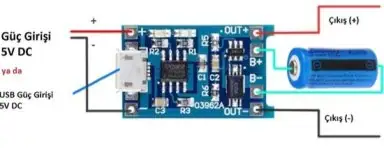

Для безопасного обслуживания литий-ионных аккумуляторов используется модуль TP4056 с разъемом Type-C

. Он обеспечивает правильный зарядный ток в 1 А, световую индикацию окончания процесса и защиту ячейки от разряда ниже 2,8 В и перезаряда выше 4,2 В.

Регулировка яркости реализуется механическим поворотным переключателем типа 2Н×4П (2 направления, 4 положения). Одно направление контактов отвечает за разрыв цепи питания («вкл/выкл»), второе ступенчато коммутирует сопротивления шунта (3,9 Ом, 3,9 Ом и 51 Ом). В результате формируются три режима постоянной яркости:

1. Дежурный («ночник») — ток 10 мА;

2. Средний — ток 75 мА;

3. Полная яркость — ток 150 мА.

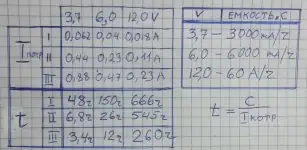

При питании от одного Li-ion аккумулятора емкостью 3 А·ч потребление тока от батареи и время работы составляют: в режиме ночника — 0,062 А (около 48 часов работы), на средней яркости — 0,44 А (6,8 часа), на полной мощности — 0,88 А (3,4 часа)

Схема аварийного светильника с внешним вводом

Применение светодиодной матрицы рассеянного света с рабочим напряжением ~14 В позволяет светильнику устойчиво работать в широком диапазоне входящего напряжения. Общая схема объединяет два источника света и два контура питания

• Драйвер Д1 питает точечный светодиод с оптикой (узкий луч, режим «фары») током 0,3–0,35 А;
• Драйвер Д2 отвечает за боковой рассеянный свет матрицей;
• Переключатели режимов позволяют переводить питание с внутреннего литиевого аккумулятора (3,7 В) на внешние клеммы (3–12 В).

Ввод внешнего питания защищается диодом от случайной переполюсовки. Это дает возможность при длительном блэкауте запитывать хозяйственный рассеянный свет от автомобильного аккумулятора на 12 В, внешних сборок или подсаженных батарейных блоков без риска перегрева светодиодов.
