USB-тестеры: назначение, возможности и практическое применение
USB-тестер представляет собой компактный измерительный прибор для контроля параметров питания, проверки кабелей, зарядных устройств и аккумуляторов. Устройство позволяет выявлять поддерживаемые протоколы быстрой зарядки и оценивать реальную ёмкость батарей. На практике прибор также помогает контролировать фактический…
Назначение и базовые параметры измерений
В базовом варианте USB-тестер — это электронный измерительный прибор, фиксирующий мгновенные значения ключевых параметров электрической цепи: напряжения (В), силы тока (А, мА) и мощности (Вт, мВт).
Принято различать два типа приборов:

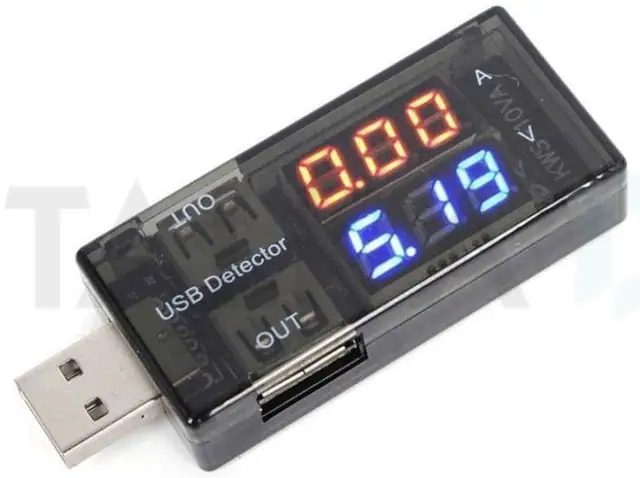

- USB-ВАМ (вольтамперметр) — простое устройство, имеющее один входной и один выходной USB-разъем;

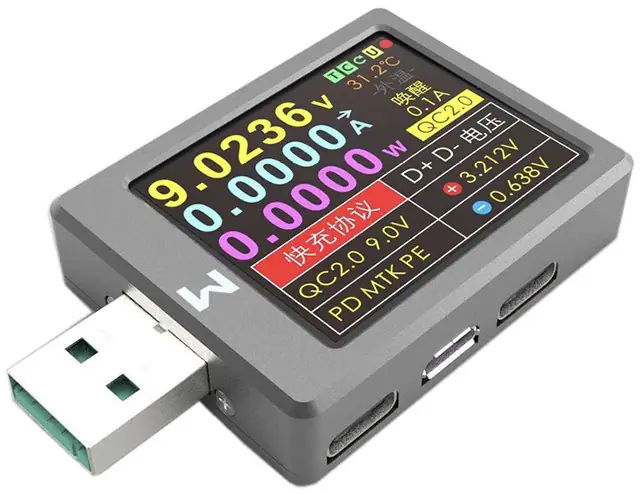

- USB-тестер — многофункциональный прибор, оснащенный несколькими входами и выходами различных стандартов (включая современные разъемы).
Стандартный рабочий диапазон большинства моделей ограничен напряжением от 3,6 до 30 В и силой тока до 4–5 А.
Определение протоколов быстрой зарядки
Современные тестеры оснащаются микропроцессорным управлением и способны с высокой точностью диагностировать параметры зарядных блоков и внешних аккумуляторов.
Прибор используется для проверки корректности работы широкого спектра стандартов питания:
- Quick Charge (QC 2.0, 3.0, 4.0);
- Power Delivery (PD 2.0, 3.0);
- Samsung Adaptive Fast Charging (AFC);
- Mediatek Pump Express;
- Dash Charge;
- Huawei SuperCharge;
- фирменные протоколы Apple.

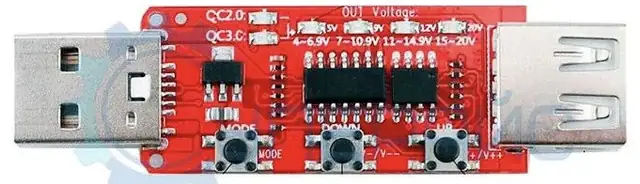

Для активации и проверки этих режимов также применяются встроенные или внешние триггеры — электронные переключатели, способные по внешнему сигналу скачком менять устойчивое состояние и запрашивать у источника питания повышенное напряжение. При этом полноценная работа быстрых протоколов требует взаимной поддержки со стороны источника питания, соединительного кабеля и принимающего устройства.
Контроль аккумуляторов и кабелей
Тестеры позволяют объективно оценивать характеристики периферии и накопителей энергии:
- Качество кабелей: выявление просадок напряжения под нагрузкой и проверка способности пропускать заявленный ток.
- Емкость и токоотдача: замер реальной емкости аккумуляторов при разряде и заряде.
- Специальные режимы: тестирование возможности одновременного заряда и разряда (сквозная зарядка) в портативных аккумуляторах.
Контроль реального процесса зарядки
Использование USB-измерителя необходимо при зарядке портативных устройств (например, радиоприемников или фонарей), где штатная индикация может работать некорректно.
В ряде приборов встроенный светодиод сигнализирует об окончании процесса уже через пару часов, тогда как ток продолжает поступать в аккумулятор. Подключение измерителя позволяет визуально отслеживать реальное потребление тока и отключать питание только при фактическом падении тока до нуля.
