Простые электронные приборы: бюджетный тестер емкости аккумуляторов
При регулярном использовании аккумуляторов в фонарях и портативной технике важно контролировать их фактическое состояние. Простой и бюджетный модуль разрядного тестера позволяет с хорошей точностью определить реальную емкость элементов питания в миллиампер-часах. Прибор работает в связке с внешней нагрузкой и базовым…
Назначение и питание прибора
Тестер предназначен для определения фактической емкости аккумуляторов
. Устройство проводит замер неторопливо, разряжая элемент питания и подсчитывая отданную энергию.
Для работы плате требуется внешнее питание 5 вольт. Подойдет блок питания с разъемом micro-USB от старого сотового телефона, причем достаточно источника с током даже на 400 мА, так как сама схема потребляет очень мало энергии
Конструкция и подключение элементов
Компоновка платы включает следующие основные узлы:
- С правой стороны — разъем micro-USB для подключения внешнего питания;
- По центру — цифровой индикатор, под которым расположены три кнопки управления, а справа — три контрольных светодиода;
- С левой стороны — синий клеммный блок с винтовыми зажимами.
Назначение контактов продублировано маркировкой с обратной стороны платы. К двум крайним зажимам подключается мощный нагрузочный резистор (поставляется в комплекте или подбирается самостоятельно). К центральным зажимам подключается проверяемый аккумулятор. Обязательно соблюдение полярности, а сам элемент питания перед измерением должен быть полностью заряжен.
Порядок проведения теста и индикация
После сборки схемы, включения питания в сеть и подключения заряженного аккумулятора на индикаторе отображается текущее напряжение.
Для запуска процесса нажимается левая кнопка. Светодиоды начинают мигать, и модуль начинает разряжать батарею через подключенный резистор, который рассеивает энергию в виде тепла. Во время работы прибор циклически показывает параметры, о типе которых сигнализируют светодиоды возле буквенных обозначений:
- U — текущее напряжение на аккумуляторе;
- A — разрядный ток, идущий через резистор;
- Ah — фактически подсчитанная емкость, отданная аккумулятором.

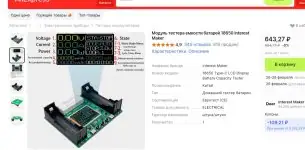

Альтернативные варианты тестеров
Помимо простых плат с резисторами, существуют и более продвинутые приборы с расширенным набором функций и дисплеями для комплексного контроля параметров питания
. Тем не менее базовый модуль эффективно справляется с основной задачей проверки емкости.
