Мобильный комплект электроснабжения: схемы питания, триггеры протоколов зарядки и освещение

Базовая конфигурация и источники питания

Для построения мобильной энергосистемы, пригодной для транспортировки на велосипеде или автомобиле, используется модульный принцип. В состав системы входят сетевые и автомобильные зарядные устройства с поддержкой протоколов QC3, QC4 и PD, бустеры, компьютерные блоки питания мощностью 500–600 Вт, литиевые аккумуляторы формата 18650, а также слаботочная проводка длиной 10–20 метров с выключателями.

Основную линию питания можно организовать несколькими путями:

• От сети 220 В через стандартный БП 220–12 В (включая модели для светодиодных лент) либо связку из блока питания 220/(9–24) В и зарядного устройства с поддержкой быстрой зарядки.
• От аккумуляторных батарей напряжением 12 В или 9–24 В с соответствующими преобразователями.
• От компьютерного блока питания ATX, который обеспечивает выходы 12 В, 5 В и 3,3 В.

Компьютерный блок питания на практике целесообразно доукомплектовать сетевым проводом с зажимами-«крокодилами» вместо вилки для оперативного подключения к альтернативным источникам

Автоматическое переключение и резервирование (12 В)

Для обеспечения бесперебойной работы критических потребителей (автономных отопителей вроде «Вебасто», освещения, ноутбуков) применяются модули аварийного переключения питания 12В–12В. Плата имеет два входа: основной и резервный (аварийный). При пропадании напряжения на основном вводе автоматика мгновенно переводит потребителей на питание от вторичного источника (повербанка или бустера).

Была проверена работа аварийной линии 12 В через триггер от компактного повербанка-зарядного на два аккумулятора 18650. При извлечении одного аккумулятора схема перестает справляться с нагрузкой. На аккумуляторах емкостью примерно 2×1300 мА·ч лента проработала 30–35 минут при напряжении 12 В.

Применение триггеров QC/PD и тестеров

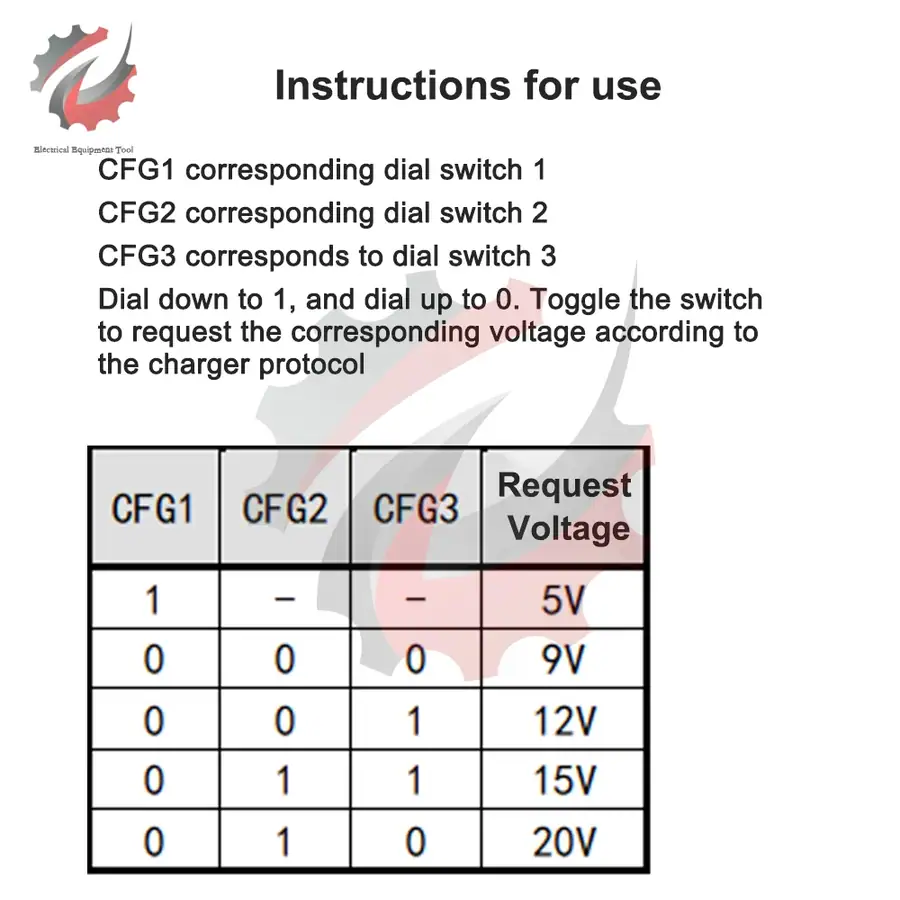

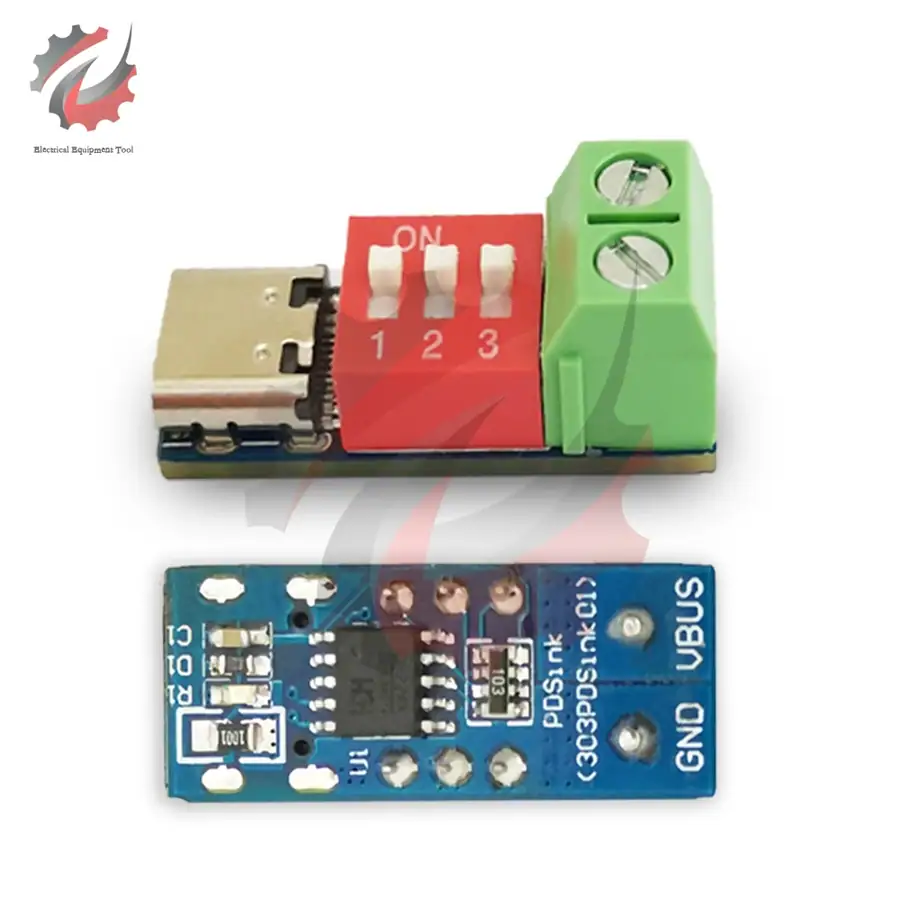

Триггеры протоколов быстрой зарядки позволяют запрашивать у повербанков или сетевых адаптеров GaN повышенное напряжение: фиксированное (5, 9, 12, 15, 20 В) либо с плавным шагом (QC 3.0 обеспечивает регулировку от 3,6 до 20 В с шагом 0,2 В)

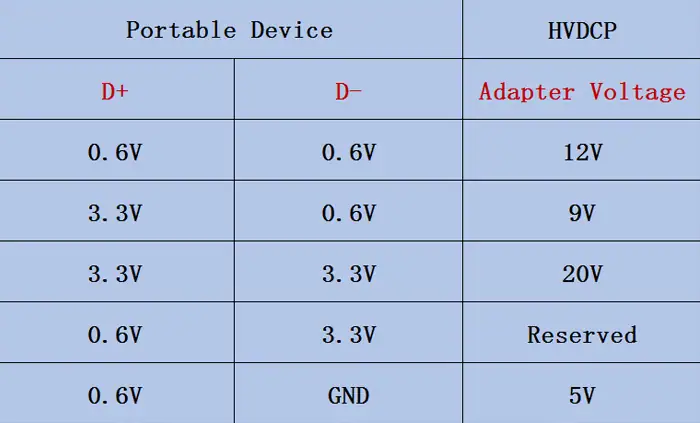

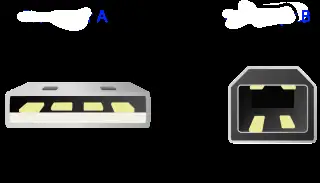

Принцип работы триггера заключается в передаче сигналов по информационным линиям D+ и D- (или протоколу Type-C PD). Сама плата триггера не преобразует и не «занижает» мощность — силовые линии (VBUS и GND) проходят напрямую. Ограничение мощности зависит исключительно от сечения проводников, качества текстолита и разъема (для Type-C предел составляет до 100 Вт)

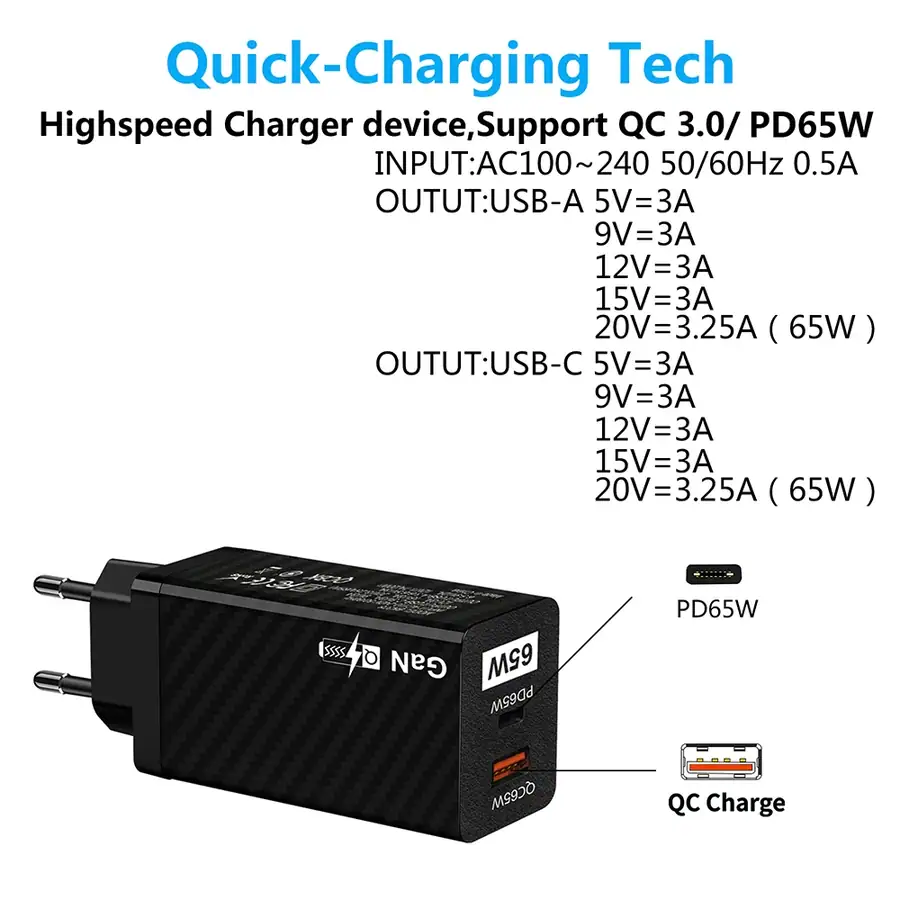

. Применение продвинутых USB-тестеров со встроенным триггером (например, Fnirsi FNB48) в паре с мощным GaN-адаптером (65–100 Вт) позволяет получить функционал компактного походного блока питания для ноутбуков или паяльников.

Организация аварийного и дежурного освещения

В качестве источника света наиболее практична стандартная светодиодная лента (белая или RGB). RGB-вариант позволяет гибко менять режимы: красный цвет используется для скрытного обозначения позиций и передвижения, синий или зеленый — для базового освещения, белый — для кратковременной подсветки.

Опытным путем установлена зависимость потребления от подаваемого напряжения:

• Режим 12 В: потребление составляет 11,98 В / 0,769 А (мощность 9,2 Вт);
• Режим 9 В: потребление падает до 9,059 В / 0,195 А (мощность 1,76 Вт).

Таким образом, снижение напряжения на четверть приводит к уменьшению тока в 3,9 раза и падению мощности в 5,2 раза, что дает неяркий энергосберегающий свет.

При использовании готовых USB-светильников отмечается их быстрый выход из строя из-за деградации диодов от перегрева. Рекомендуется сразу после приобретения вскрывать корпус и снижать рабочий ток на драйвере, либо применять регулируемые стабилизаторы тока, а не гасящие резисторы, которые расходуют до четверти энергии на бесполезный нагрев воздуха.

Организация цепей на 3–5 В и защита от ошибок

Для организации дежурного локального света эффективны садовые фонарики на аккумуляторах 18650 со встроенными солнечными панелями и датчиками движения. Однако прямое согласование их 3-вольтовых цепей с повербанками без применения понижающих преобразователей затруднено из-за рабочего диапазона лития (2,8–4,2 В с номиналом около 3,6–3,7 В).

Для исключения ошибок при коммутации разновольтных потребителей (3, 5, 9, 12, 24 В) выделены три подхода к защите от неправильного подключения:

1. Использование универсальных блоков питания QC/PD и жестко закрепленных триггеров с одинаковыми разъемами под конкретный прибор.

2. Применение кабелей с триггерами, заканчивающимися физически разными штекерами под разный вольтаж.

3. Использование DC-DC преобразователей (например, универсального автоматического понижающе-повышающего регулятора LTC3780 на 10 А с диапазоном входа 5–32 В и выхода 1–30 В или понижающего модуля XL4015E на 5 В), дополненных четкой цветовой и текстовой маркировкой клемм.
