Обустройство фундамента, цоколя и отмостки: технологии и практические решения

Устройство мягкой глиняной отмостки

При организации отвода поверхностных вод от стен здания можно отказаться от дорогостоящих гидроизоляционных мембран, сложных скрытых ливневок и заливки бетона. Проверенное решение, описанное в советских справочниках по проектированию и используемое в скандинавских странах, основано на создании мягкой отмостки:

• Нижний водоупорный слой формируется из плотно утрамбованной («мятой») жирной глины.
• Поверх укладывается геотекстиль — разделительный силовой слой, предотвращающий вдавливание камня в глину.
• Финишным слоем насыпается щебень.

Такая отмостка долговечна, бюджетна и эффективно отводит влагу. В то же время отмечается, что отмостка в первую очередь необходима для защиты подвалов, цокольных этажей и отвода воды от фундамента; у традиционных деревянных деревенских домов без подвалов она нередко вовсе отсутствует.

Технология монтажа бюджетного утепленного цоколя

Для быстровозводимых строений на свайном фундаменте (например, с шагом свай около 4 метров) применяется каркасная схема утепления цоколя , . Порядок выполнения работ включает в себя следующие этапы:

1. Монтаж металлокаркаса. К сваям приваривается профильная труба сечением 40х20х2 мм. Рекомендуется использовать профиль с максимальной толщиной стенки либо трубу 40х40 мм, чтобы избежать температурных деформаций (поводок) при сварке.

2. Защитная обработка. Металлокаркас тщательно покрывается грунтовочным составом.

3. Черновая обшивка. К приваренному каркасу крепятся листы цементно-стружечной плиты (ЦСП) толщиной 10 мм.

4. Утепление. Плиты пенополистирола толщиной 50 мм монтируются поверх ЦСП на клей или с помощью саморезов. Теплоизоляцию заглубляют в грунт по нижней кромке на 250–300 мм, а также укладывают горизонтально в сторону от цоколя в форме буквы «L» для защиты грунта от промерзания.

5. Финишная отделка. На саморезы сквозь пенополистирол к ЦСП монтируется стеновой металлопрофиль, после чего устанавливаются нащельники.

Оснащение и инструмент для цокольных работ

Для сборки утепленного цоколя бригаде требуется следующий базовый набор инструментов и оборудования:

• Углошлифовальная машина (УШМ/болгарка) под диск 125 мм;
• Сварочный аппарат;
• Шуруповерты (2 шт.) с крестовыми битами;
• Пистолет для монтажной пены;
• Штыковые лопаты (для выемки грунта под заглубление утеплителя на 15–30 см);
• Двухметровый строительный уровень и разметочная шнурка для ровной закрутки крепежа;
• Лестницы-стремянки (на 3 ступени) или строительные леса/вышка-тура;
• Силовые удлинители (один на 100 метров и два по 20 метров).

Плитный фундамент с преднапряженными тросами

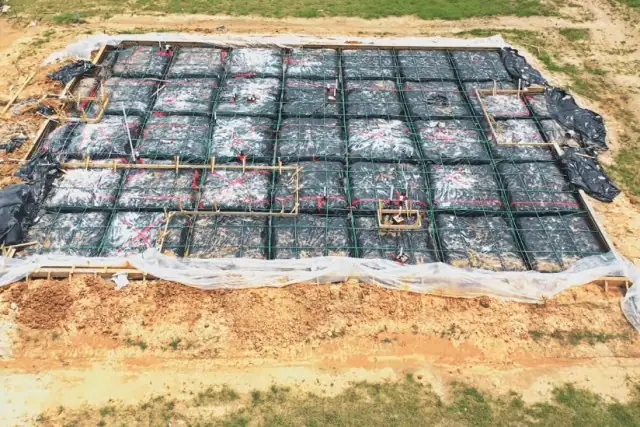

В зарубежной строительной практике (в частности, в США) при возведении малоэтажных домов применяется технология монолитной плиты с минимальным использованием традиционной арматуры

. Например, на дом размером 16х21 метр может приходиться всего 12 погонных метров стержневой арматуры (укладываемой локально под крыльцом и тяжелыми элементами вроде печи-камина).

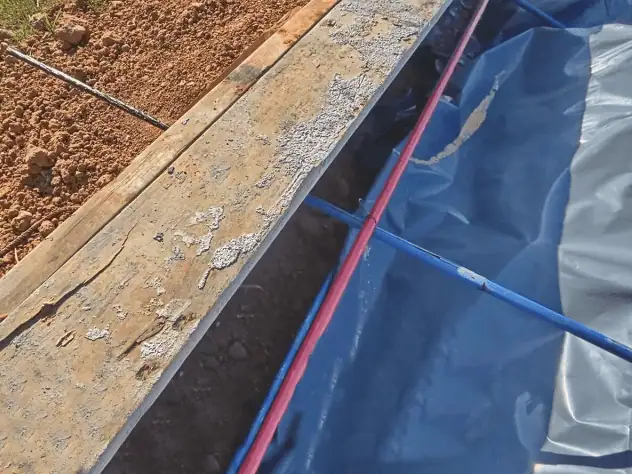

Вместо пространственного арматурного каркаса через каждый метр основания протягиваются толстые стальные тросы в полиэстеровой защитной оплетке

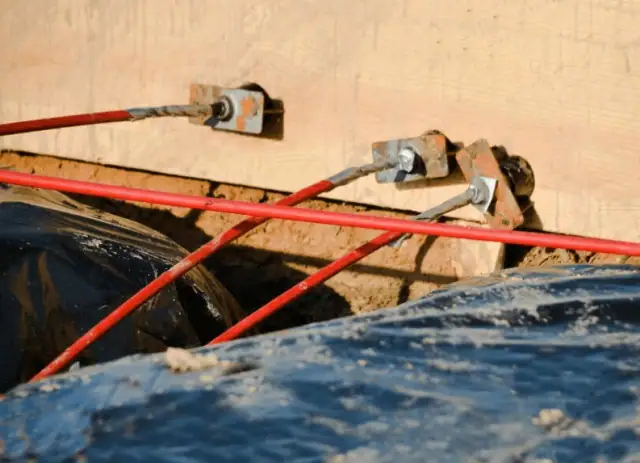

. До заливки тросы не натягиваются и находятся в свободном провисании, проходя сквозь опалубку

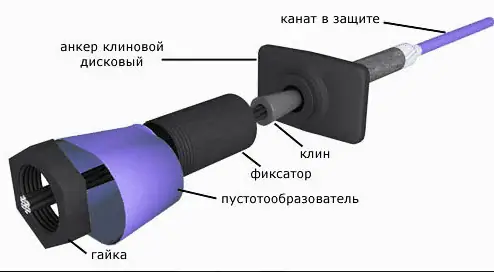

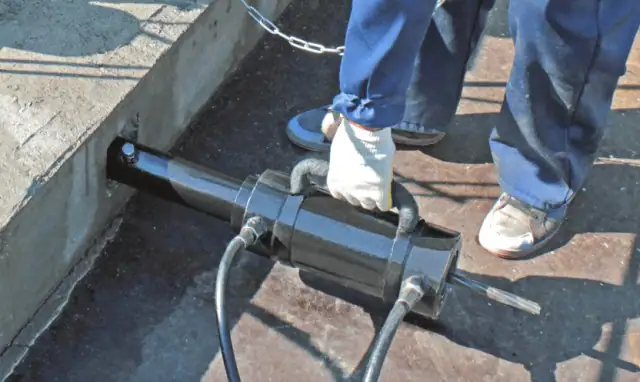

Бетонирование такого фундамента выполняется в непрерывном режиме (в течение 6 часов), после чего монолит накрывается пленкой для набора прочности. Спустя 14 дней опалубка снимается, концы тросов очищаются от бетона, на них устанавливаются специализированные цанговые фиксаторы, после чего каждый трос натягивается гидравлическим домкратом с контролем усилия по манометру

. За счет преднапряжения бетона плита приобретает расчетную прочность и способность выдерживать деформации грунта без массивного армирования.
