Наручники Smith & Wesson: обзор моделей, конструктивные особенности и стойкость к коррозии

Конструкция и эволюция линейки M100

Модель Smith & Wesson M100 стала знаковой благодаря простоте внутреннего устройства. В базовом замке используется всего три подвижные детали: монолитная защелка (собачка) с зубцами, пружина, выполняющая также функцию стопора, и цилиндрик, служащий упором для пружины при блокировке (патент US4287731 от 1981 года)

,

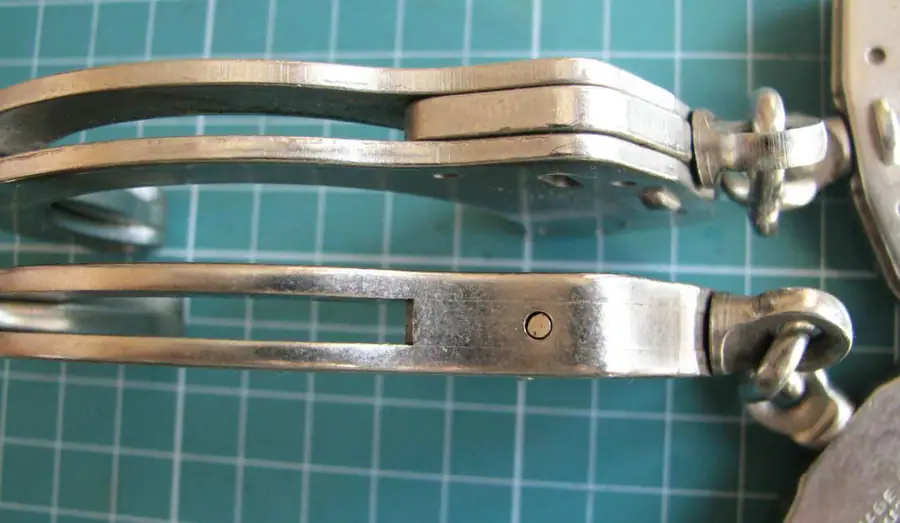

. Характерная внешняя черта классической сотой модели — щели на боковых гранях браслета, сквозь которые видна пружина, смещением которой наручники ставятся на предохранитель.

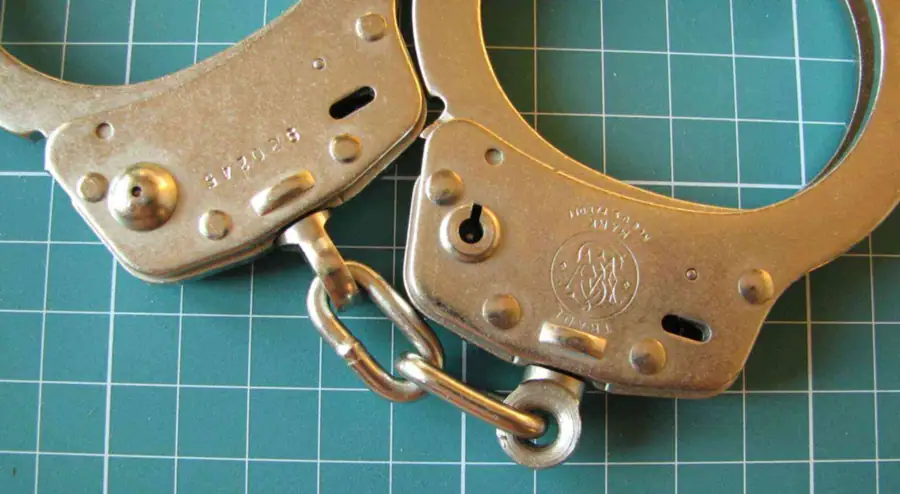

В модификации M100-1 производитель изменил технологию сборки: вместо скрытых штифтов с последующим спеканием половинок браслета в печи корпус стали собирать на внешних заклепках

,

. Браслеты соединены цепью из двух звеньев на шарнирах

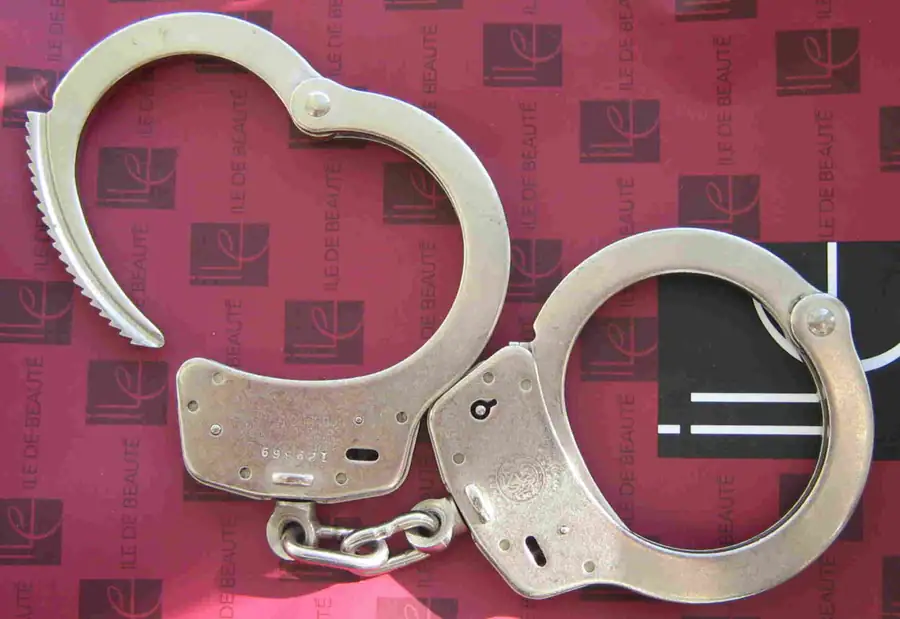

, на дужке нарезано 20 зубцов, собачка имеет три зубца. Механика обеспечивает четкое срабатывание с мягким ходом.

Модификации системы двойного запирания

В линейке Smith & Wesson представлены различные варианты механизма блокировки замка (Double-lock):

• Классическая схема со щелью (M100): перемещение фиксирующей пружины происходит через прорезь сбоку корпуса

.

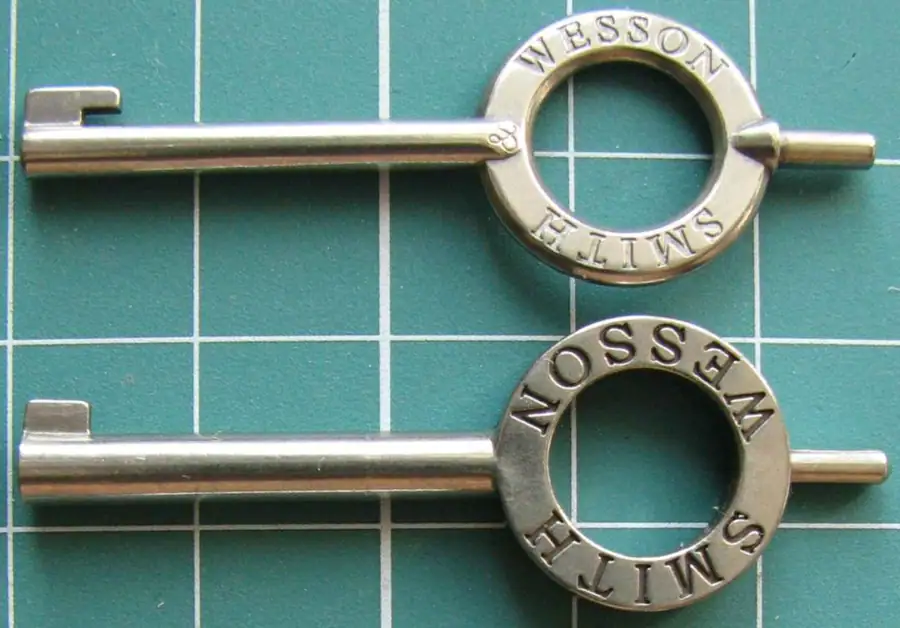

• Исполнение P (Pin): модели M100P и шарнирные M300P не имеют боковых щелей. Постановка на стопор осуществляется штырьком на тыльной стороне ключа через классическое круглое отверстие в торце браслета

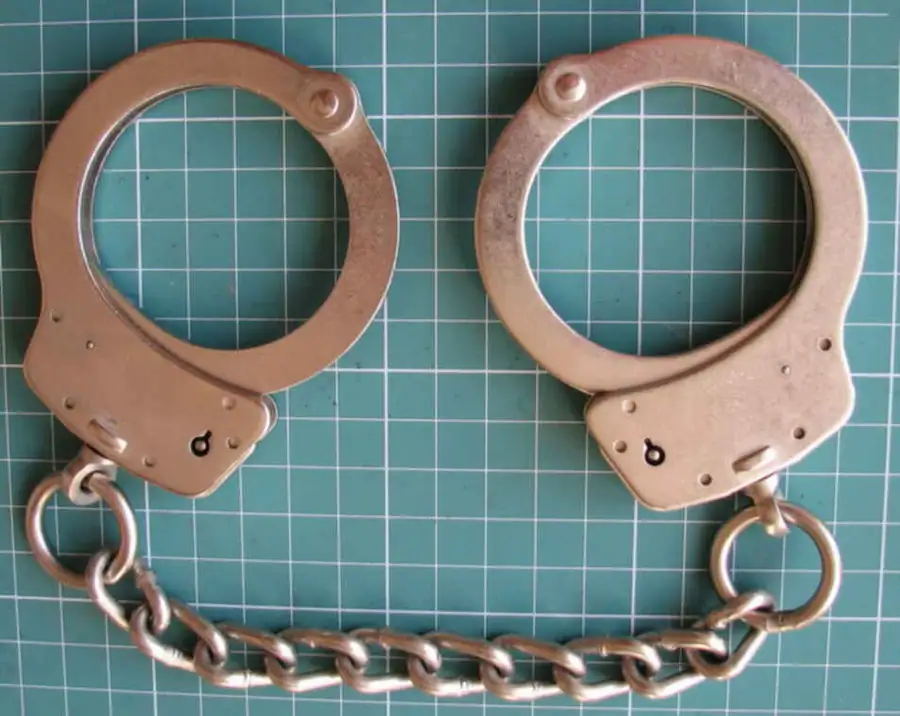

. Встречаются заводские варианты с удлиненной до 152–170 мм цепью (long chain).

• Система рычажной блокировки (Lever Lock): на моделях линейки M&P (например, M100-1 M&P) реализована фиксация без применения ключа — с помощью встроенного миниатюрного рычажка

. При работе с таким замком важно убедиться, что стопор снят перед надеванием наручников на задержанного.

Серия M90 и исторические версии

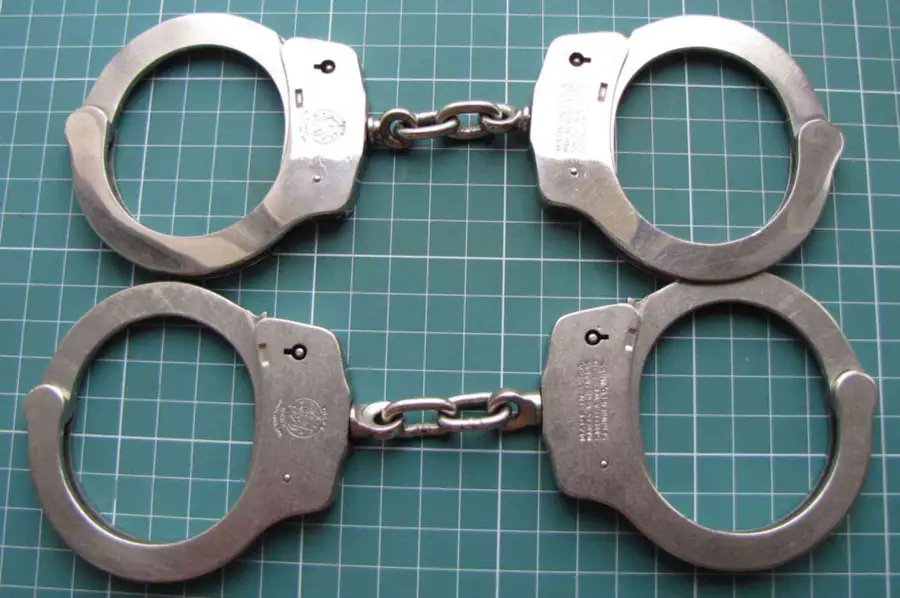

Винтажные наручники S&W серии 90 выпускались в версиях M90 и M91 (последняя отличалась зеркальной полировкой)

. Внутри серии различают ранние и поздние выпуски:

• Ранние выпуски: овал дужки уже на 2 мм, на подвижной дужке на один зуб меньше, торцы тщательно отполированы вручную. Выштамповка под антиотжимную проточку располагалась непосредственно в зоне зацепления зубьев.
• Поздние выпуски: выштамповка смещена ближе к внешнему краю для технологического упрощения сборки замка

.

В дальнейшем от сложной финишной отделки торцов, присущей M90, отказались в пользу технологичности и снижения себестоимости.

Вопросы безопасности замка и специализированные модели

Стандартные замки большинства наручников США, включая Smith & Wesson, используют общую стандартизированную геометрию ключа и монолитную защелку. При наличии определенных навыков они поддаются отжатию или вскрытию импровизированными инструментами

.

Для предотвращения несанкционированного вскрытия применяются специализированные решения:

• Модель M104 (Hi Security): разработанная по патенту US4574600 от 1986 года система сохраняет ту же компоновку из трех деталей, однако использует нестандартный уменьшенный ключ со сложным профилем скважины

,

.

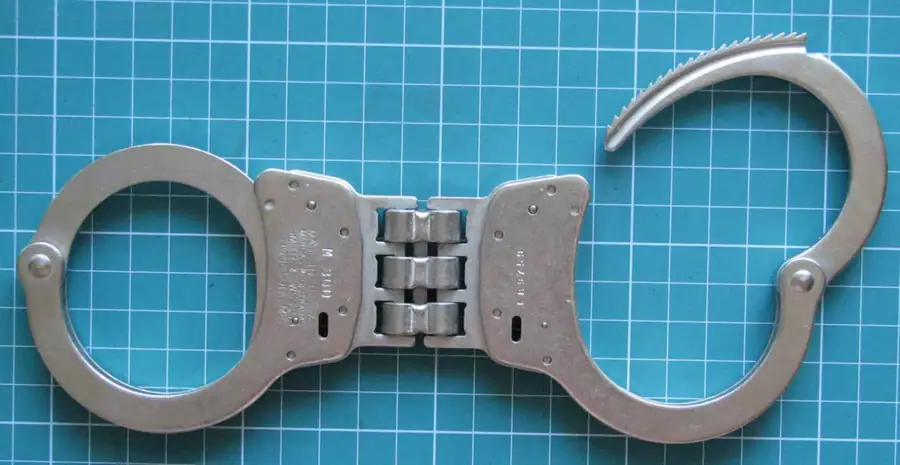

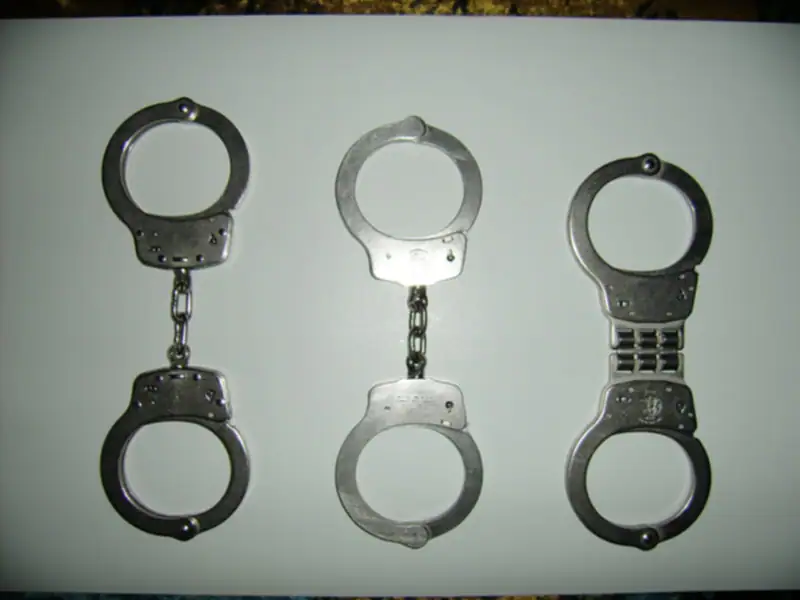

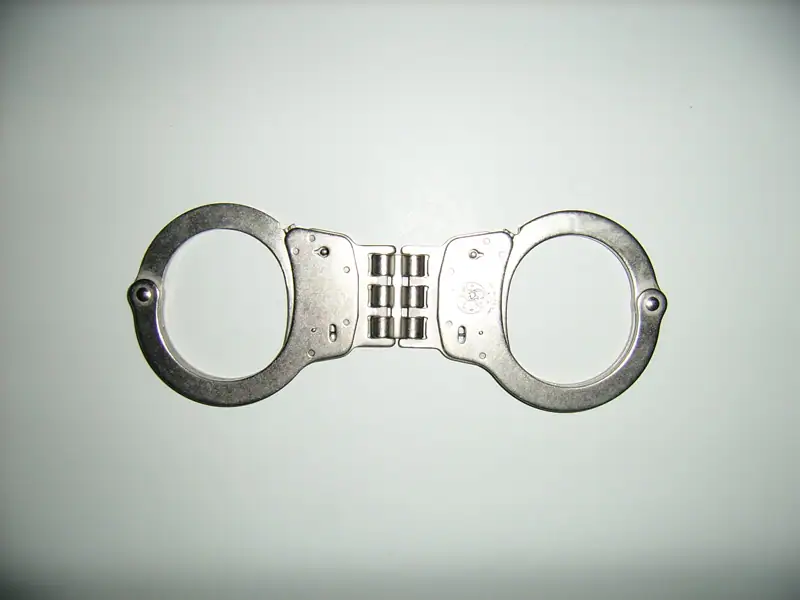

• Шарнирные модели (серия M300): жесткое соединение на шарнирах (патент US5205142 от 1993 года) существенно ограничивает подвижность кистей

. Если браслеты зафиксированы скважинами в сторону локтей, самостоятельный доступ к замку практически исключается.

Качество материалов и коррозионная стойкость

При регулярной эксплуатации в условиях перепада температур стальные наручники подвержены образованию ржавчины, особенно на подвижных поверхностях трения (зубцы дужки, собачка, цепь). Никелированные версии Smith & Wesson защищены от окисления заметно надежнее вороненых

. Для жестких условий эксплуатации оптимальным выбором являются специализированные исполнения из нержавеющей стали (модели S&W M103 и M103P). Качество термообработки стали у S&W исключает быстрое сминание зубьев дужки при интенсивном использовании.
