Глушители звука выстрела, ДТК и пламегасители: особенности конструкций и проблемы эксплуатации

Проблемы использования глушителей на автоматическом оружии

При ведении огня очередями из армейских автоматов и карабинов под малоимпульсный патрон классические приборы бесшумной стрельбы сталкиваются с рядом критических проблем:

• Перегрев и прогар: непрерывная стрельба очередями быстро приводит к перегреву корпуса и перегородок, потере функциональности и последующему разрушению устройства.
• Смещение средней точки прицеливания (СТП): монтаж массивного глушителя непосредственно на ствол меняет баланс и колебания ствола, требуя от стрелка постоянного учета поправок.
• Овергаз и загрязнение механизмов: глушитель задерживает пороховые газы внутри, создавая избыточное давление. При цикле автоматики происходит интенсивный заброс пороховых газов через патронник обратно в ствольную коробку и лицо стрелка

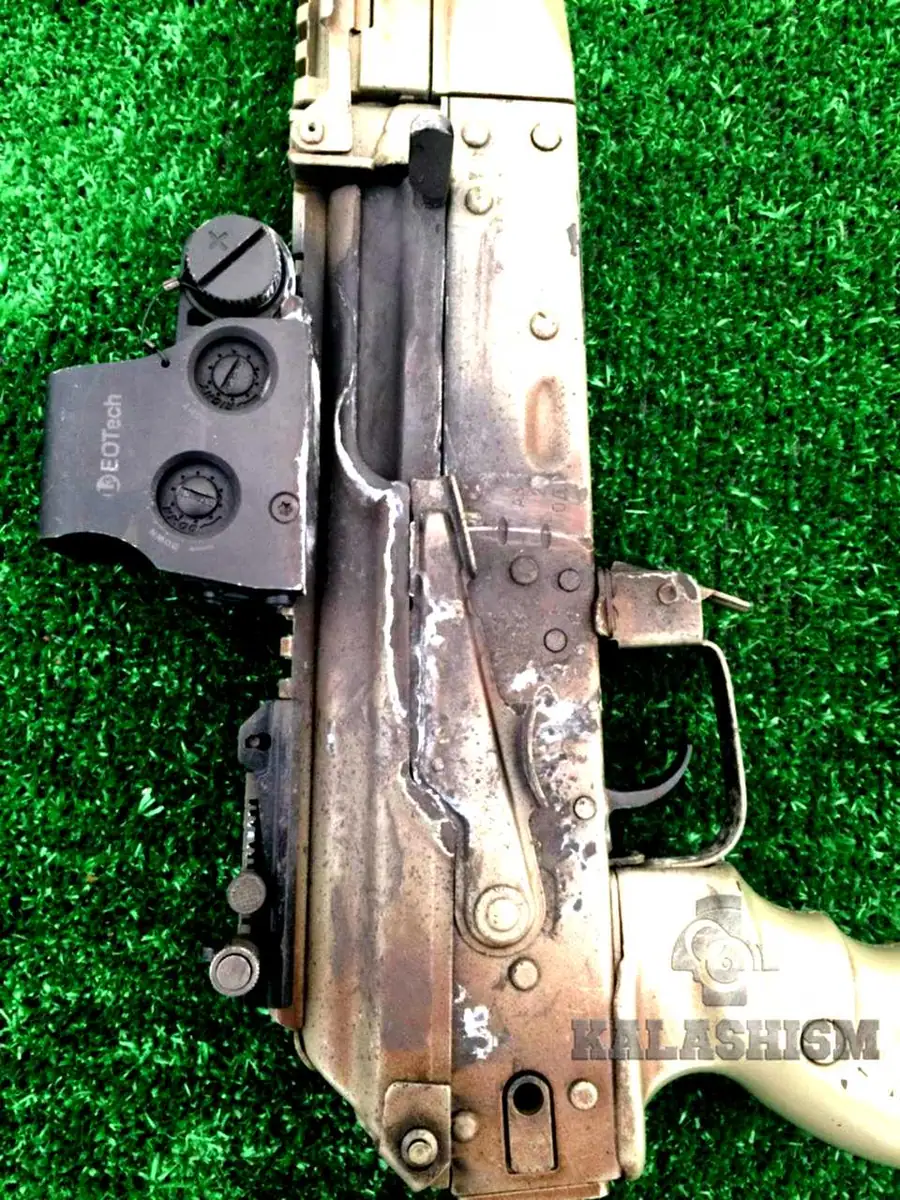

. В результате оружие покрывается обильным нагаром («черная ореховая паста»), нарушается стабильность работы механизмов перезаряжания, а газы раздражают глаза.

ДТК закрытого типа и пламегасители

В качестве рациональной альтернативы стандартным глушителям для автоматического оружия рассматриваются дульные тормоза-компенсаторы закрытого типа. Их задача — снизить импульс отдачи, компенсировать подброс ствола, подавить дульное пламя и перенаправить акустическую волну вперед от стрелка, не вызывая критического избыточного давления в газовом тракте.

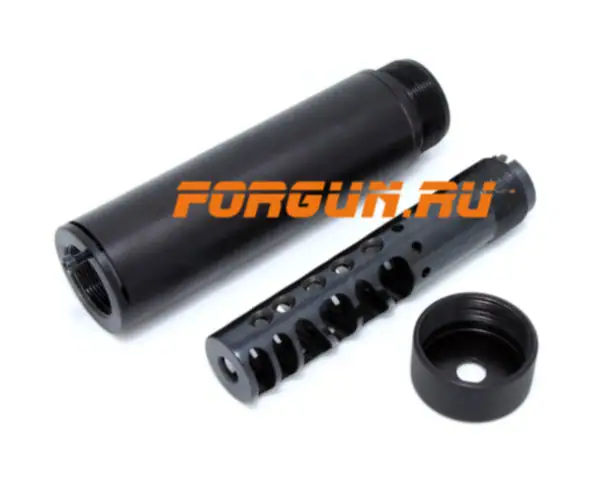

Конструкция таких устройств обычно включает в себя внутренний щелевой или перфорированный дульный тормоз и съемный внешний кожух. Примером отечественных изделий являются комплексы «Тактика Тула Ночь 2» и «Ночь 2М», состоящие из щелевого реактивного тормоза с компенсационными отверстиями в верхней части, защитной втулки и экранирующего кожуха

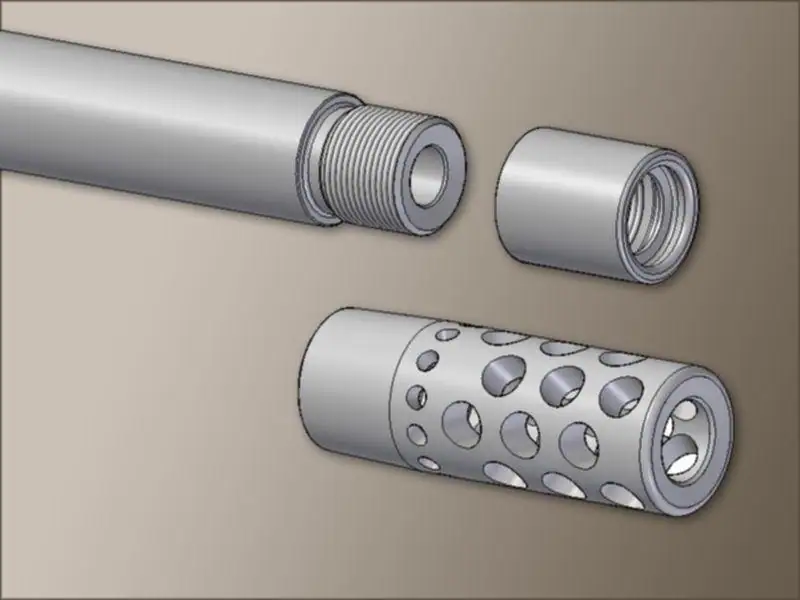

. Для охотничьего и спортивного высокоточного оружия применяются открытые дульные тормоза многокамерного типа, такие как Blaser Dual-Brake

.

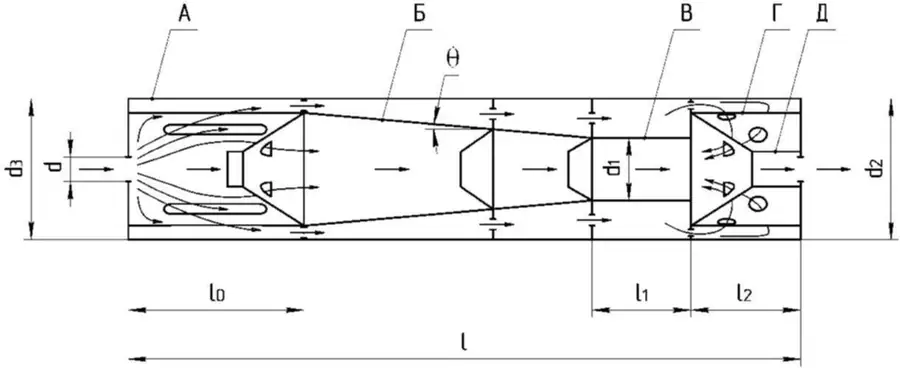

Также обсуждаются концепции эжекторных ДТК закрытого типа (ЭДТК-ЗТ), монтируемых на цевье в паре с конической насадкой на дульный срез. За счет эжекции наружного воздуха устройство подсасывает атмосферный поток, охлаждая выходящие газы, дожигая несгоревшие частицы пороха и направляя звук вперед по сегменту выстрела без изменения СТП.

Механизмы эжекции и продувки пороховых газов

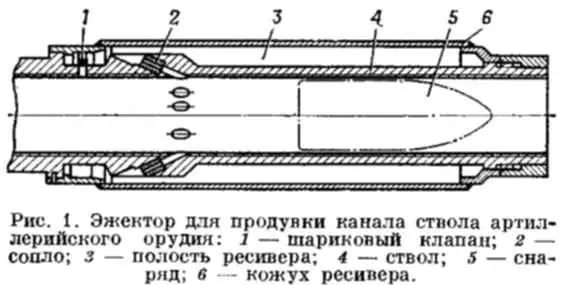

Для решения проблемы заброса газов в автоматическом оружии с глушителями анализируется схема эжектора артиллерийских стволов

. В артиллерии ресивер эжектора монтируется на срезе ствола или на расстоянии 10–15 калибров от него. Пороховые газы поступают в ресивер через шариковые клапаны большого проходного сечения под высоким давлением, пока снаряд перекрывает наклонные сопла.

После вылета снаряда давление в канале ствола резко падает, обратный шариковый клапан перекрывается, а сжатый газ из ресивера устремляется через наклонные сопла вперед со скоростью порядка 500 м/с (время срабатывания около 0,2 секунды). Это создает эффект струйного насоса, вытягивающего газы из казенной части орудия в сторону дула при открытом затворе. Аналогичный эжекторный принцип рассматривается для принудительной продувки ствола стрелкового оружия при использовании закрытых насадок.

Разновидности конструкций саундмодераторов и глушителей

В теме систематизированы различные технические схемы подавления звука:

• Исторические схемы: конструкции Хайрема Перси Максима 1909 года с криволинейными перегородками для закручивания потока, а также эжекторный пламегаситель-глушитель Дипла Холзера компании Taylor (британский патент 1975 года)

.

• Газодинамические и резонансные глушители: ударно-резонансные устройства на основе трубы Гартмана-Шпренгера, где гашение кинетической энергии струи происходит за счет генерации встречных ударных волн

.

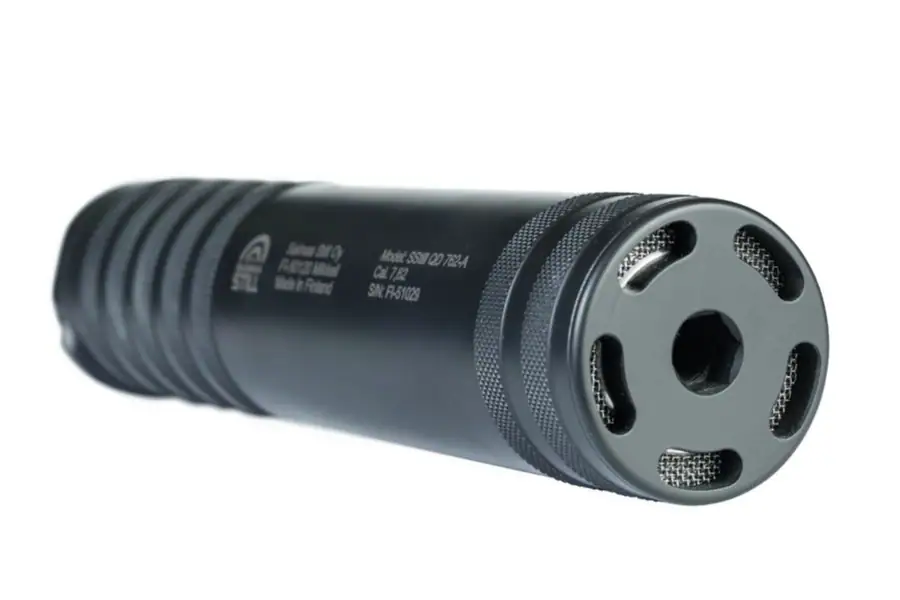

• Устройства с дополнительными тормозящими элементами: ДТК закрытого типа (например, Saimaa Still QD), где для рассеивания и охлаждения пороховых газов применяются пакеты высокотемпературной металлической сетки

.

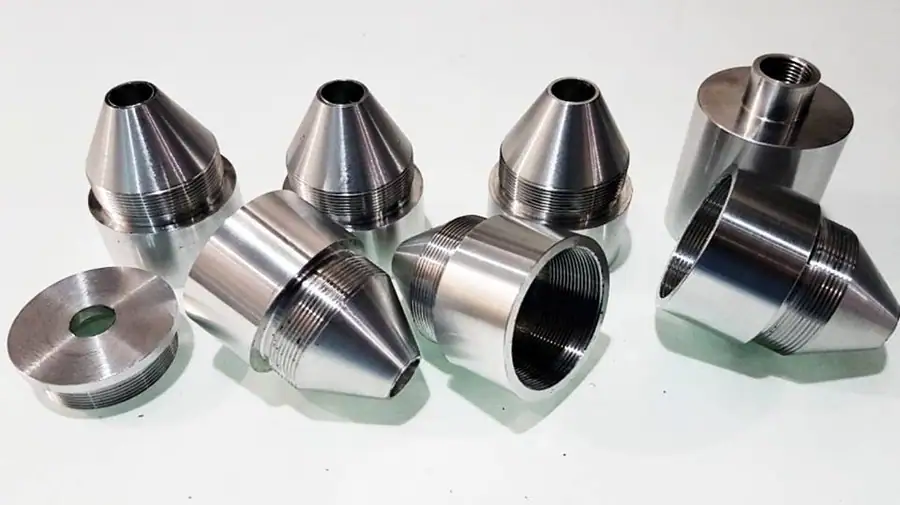

• Модульные сборные конструкции: разборные саундмодераторы («наборы конструкторы»), включающие резьбовой внешний корпус и пакет сменных плоских или конических перегородок-сепараторов

.
