Особенности конструкции и эволюция пистолета 6П9 (ПБ): 3D-моделирование и разбор узлов
В процессе создания детальной 3D-модели пистолета бесшумного 6П9 (ПБ) для наглядных учебных пособий энтузиасты провели детальный анализ его конструкции. В ходе работы были выявлены ключевые отличия между ранними и поздними выпусками оружия, особенности возвратного механизма, геометрии рамки и фиксации сепаратора…

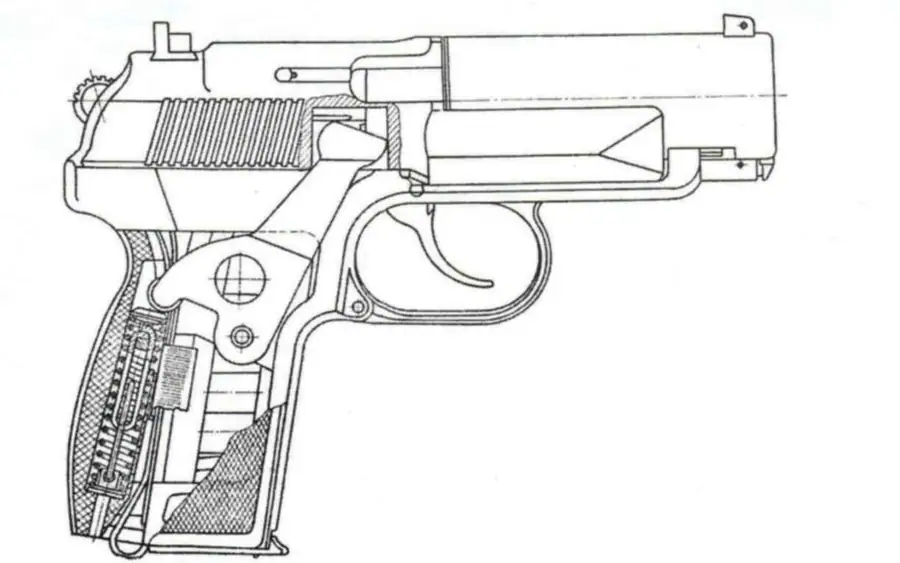

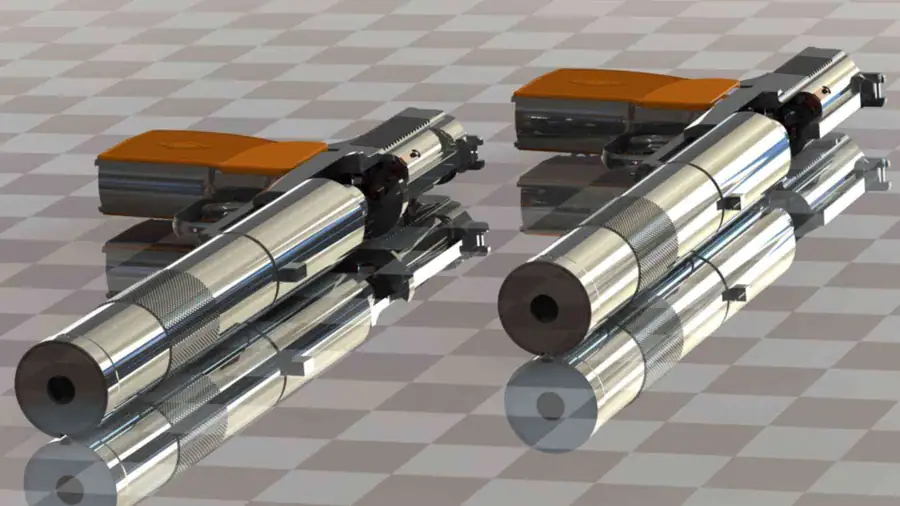

Создание точной трехмерной визуализации пистолета 6П9 направлено исключительно на разработку наглядных пособий и не связано с реальным производством оружия. При проработке деталей по годам выпуска (в частности, 1967 и 1985 годов) участники обсуждения выявили ряд конструктивных модификаций.

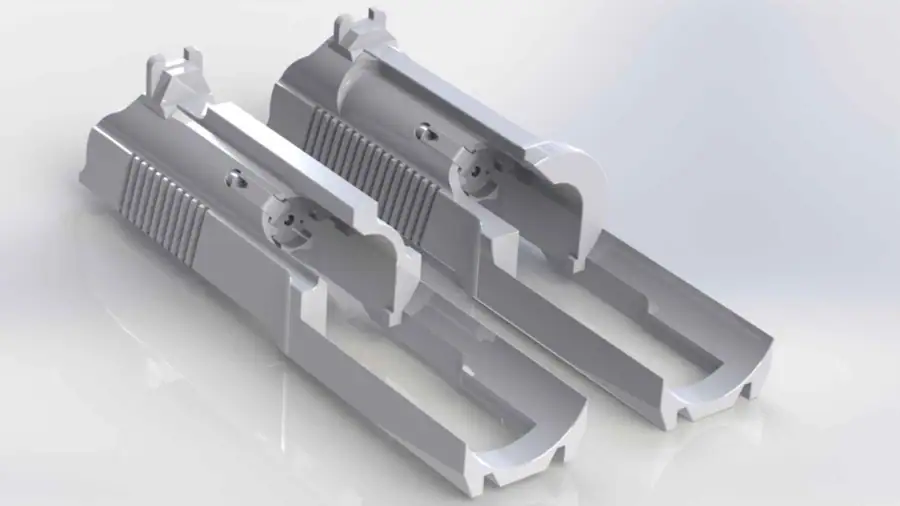

Эволюция затворов и рамки

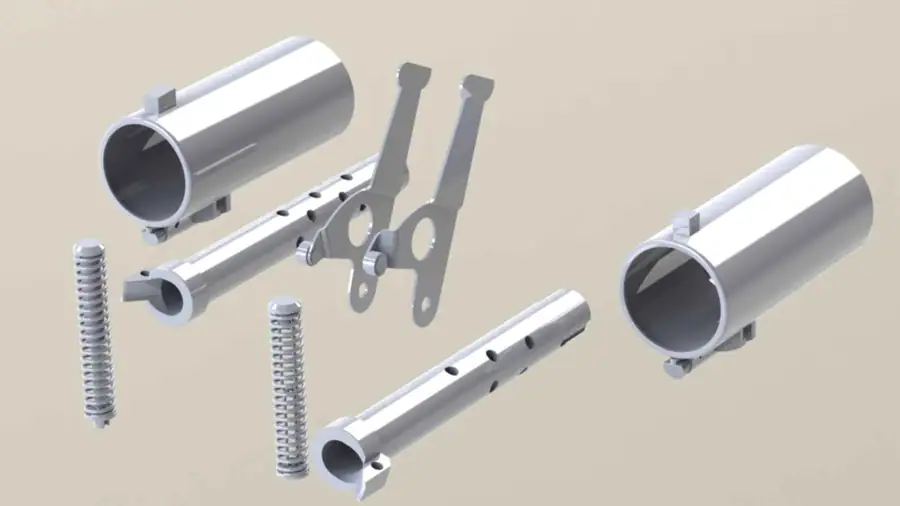

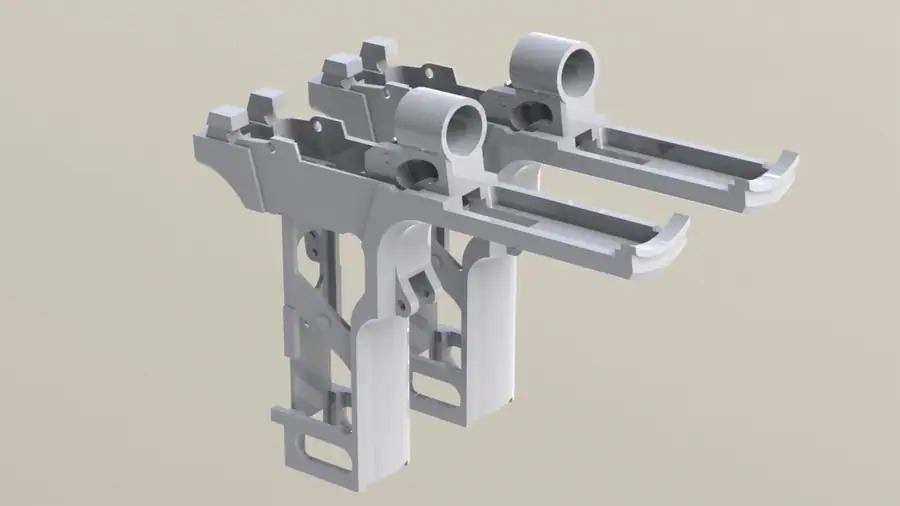

При сравнении вариантов исполнения затвора и рамки образцов разных лет были зафиксированы внешние и внутренние отличия
. На рамке выпуска 1967 года присутствует специальная выточка под «зуб-упор» рукоятки. Скобы у модификаций визуально идентичны, расположение упорного зуба совпадает
.
Также отмечаются размерные особенности:
- Толщина рамки 6П9 примерно на 1 мм больше, чем у стандартного пистолета Макарова (ПМ).
- Сами рамки одного года могут варьироваться по толщине в пределах 0,5 мм, из-за чего рукоятка на одни образцы садится очень туго, а на других имеет люфт.
- В отличие от ПМ, фиксация рукоятки на 6П9 оценивается как менее жесткая, а полки затворной задержки опущены ниже.

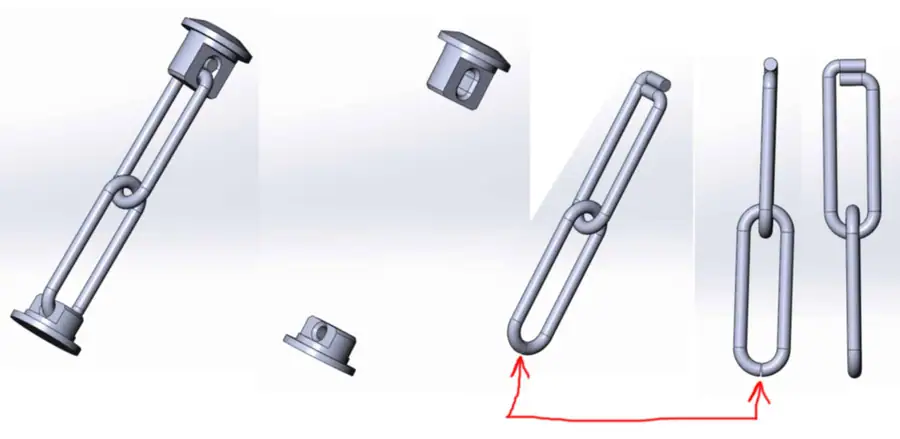

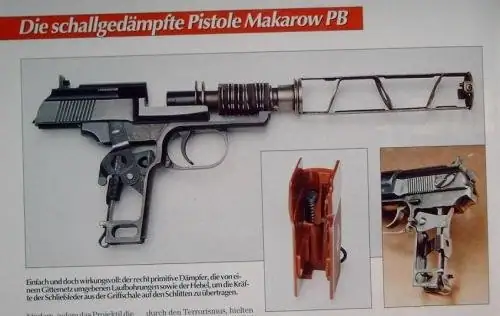

Конструкция возвратного механизма
Особое внимание вызвал узел возвратного механизма, схема которого существенно менялась в ходе модернизации
,
:
- Ранняя модификация: возвратный механизм оснащался демпфером и выдвижным штоком.
- Поздняя модификация: узел выполнен на базе проволочных элементов («скрепок»). Верхняя направляющая согнута и жестко (возможно, неразборно) зафиксирована в верхнем упоре. Нижняя направляющая имеет разъемный узел по типу возвратного механизма АКМ и снимается с нижнего упора (муфты) для разборки.

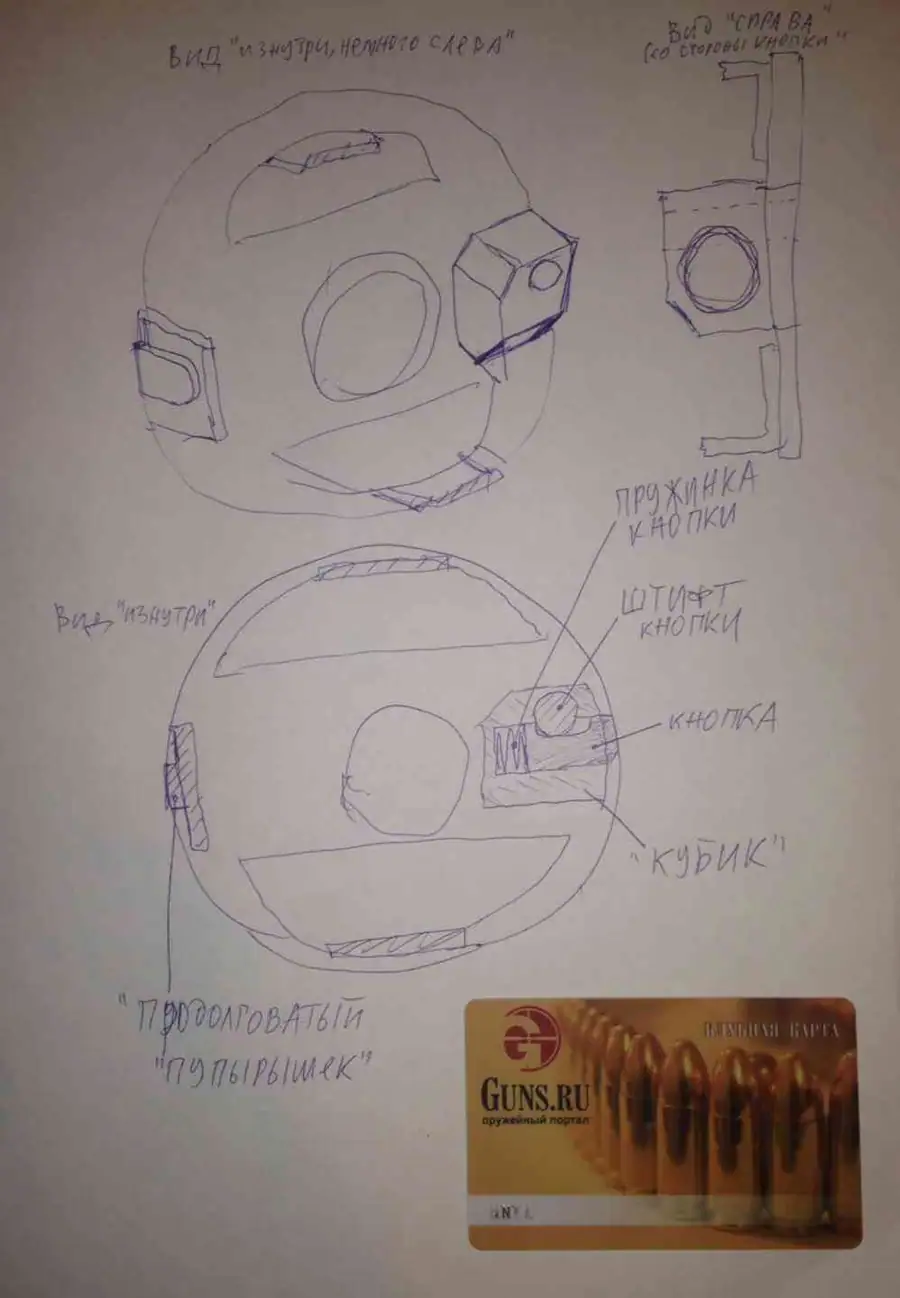

Устройство узла фиксации сепаратора

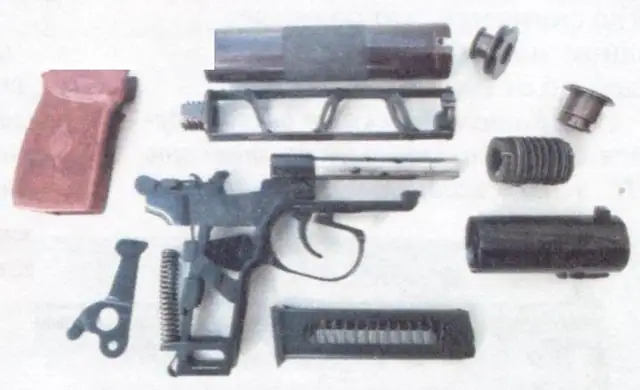

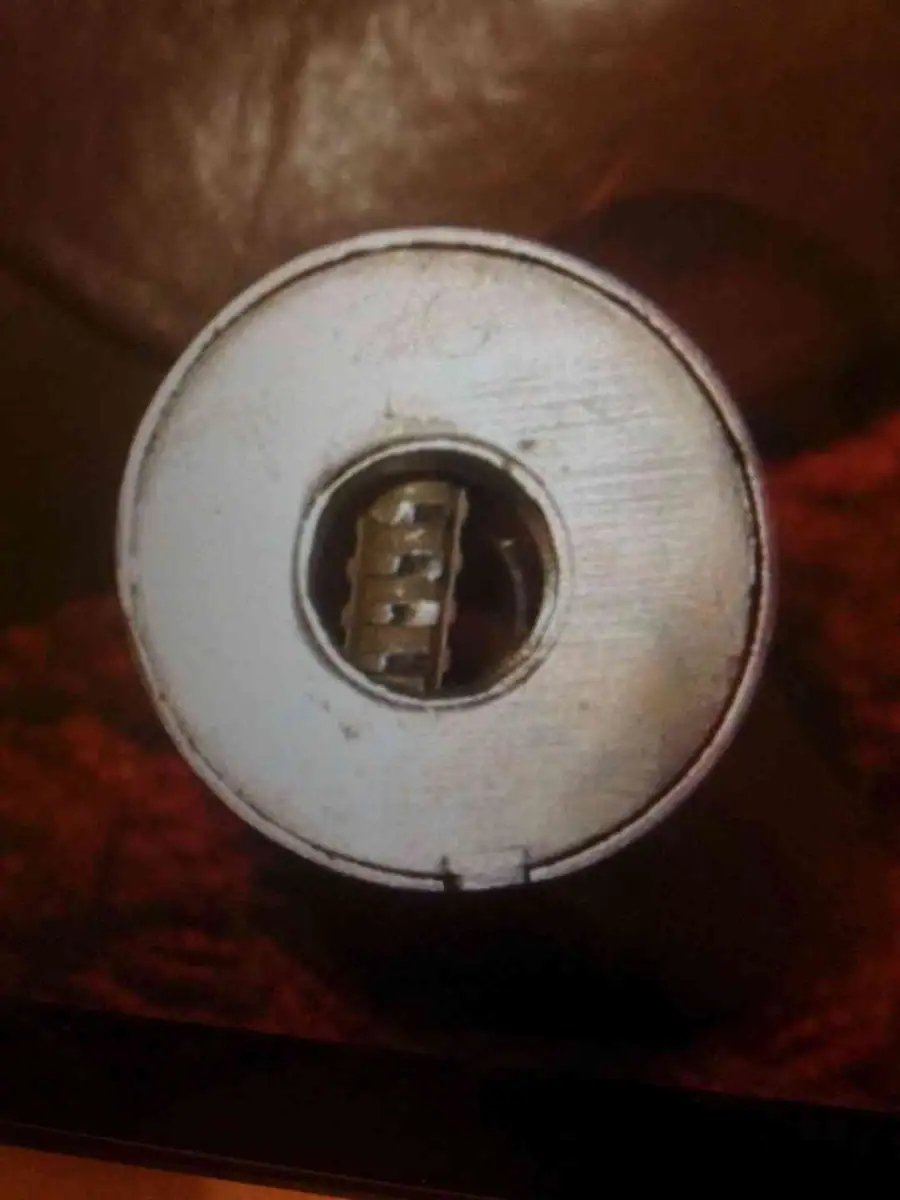

В процессе разбора надульного узла пистолета были уточнены нюансы крепления и запирания сепаратора глушителя
,
:
- С левой стороны конструкции выполнен продолговатый фиксирующий выступ («пупырышек»).
- С правой стороны размещен корпус («кубик») с цилиндрической подпружиненной кнопкой фиксации.
- Кнопка зафиксирована специальным штифтом, введенным со стороны дульного среза. Если расположить сепаратор кнопкой на 12 часов (выступ на 6 часов), штифт находится ориентировочно на 12:30–13:00 и утоплен («провален») вглубь сепаратора
.
- Вынос штифта за пределы кнопки обусловлен ремонтопригодностью — такое расположение позволяет извлечь штифт при разборке без необходимости высверливать его с фронтальной части
.
