Дульно-дробовой комплекс ДДК («Дуня») для автоматов Калашникова против БПЛА

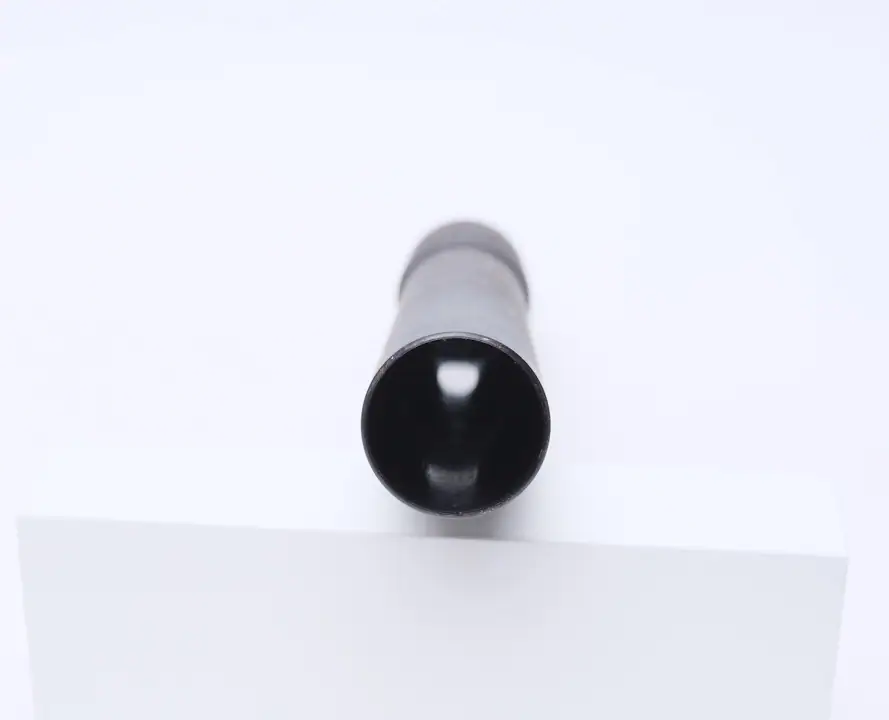

Конструкция и характеристики насадки ДДК

Дульно-дробовой комплекс «Дронобой Дьяконова-Калашникова» (ДДК «Дуня») создан для всех модификаций АК-74, АКМ, АК-12/15 и совместимых гражданских карабинов

,

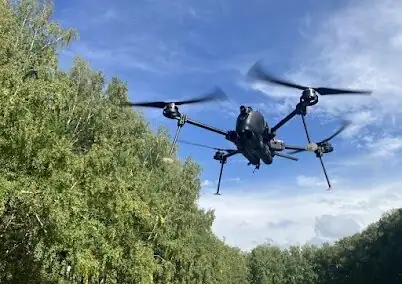

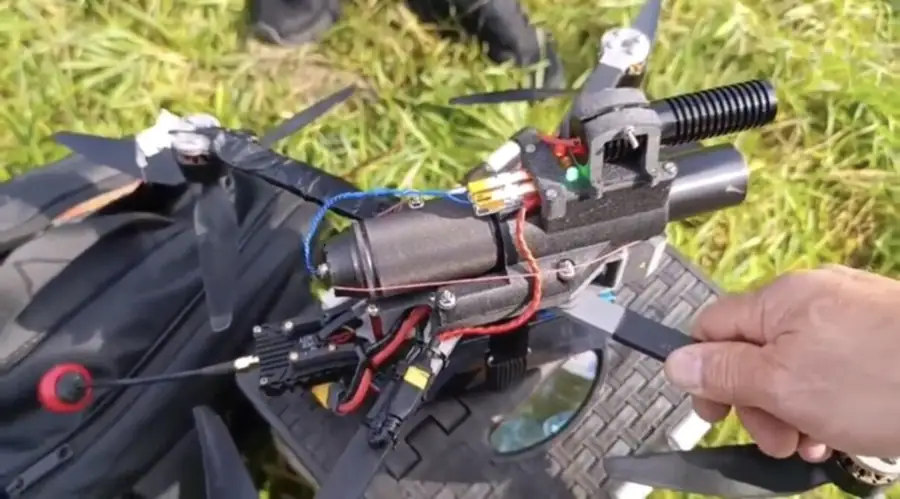

. Длина базовой насадки составляет 30 см (существуют модификации 400 мм, а также укороченные 200 мм версии для дронов), вес — 610 г

,

.

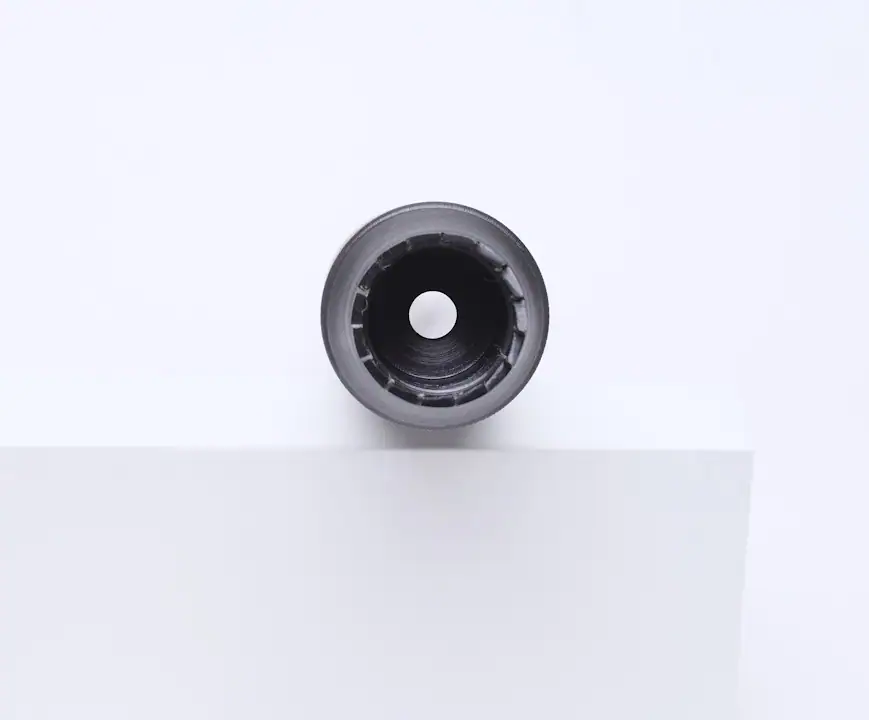

Основой конструкции служит прецизионная холоднотянутая стальная труба марки E355 с заводским термоотпуском для снятия напряжений (+SR). Заявленный предел текучести составляет 594 МПа, сопротивление разрыву — 667 МПа, допуск внутреннего диаметра — H8, прямолинейность — 0,8 мм/м, а чистота канала ствола — Ra 0,28 мкм

,

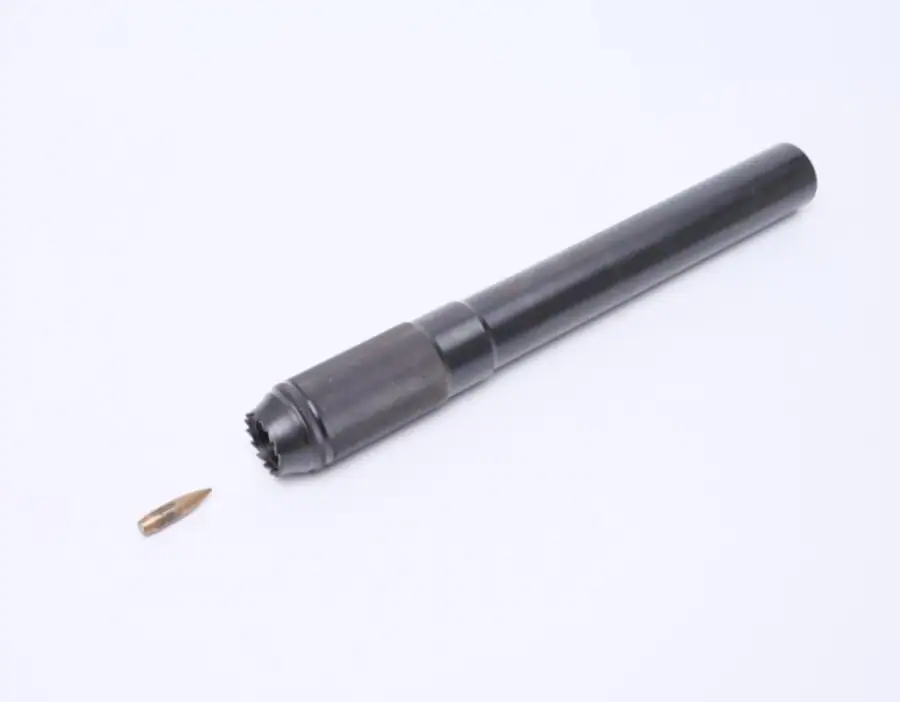

. Выстрел производится штатным боевым патроном 5,45х39 или 7,62х39 мм: пуля проходит насквозь через центральный стальной сердечник по штатной траектории, не повреждая насадку и контейнер

,

.

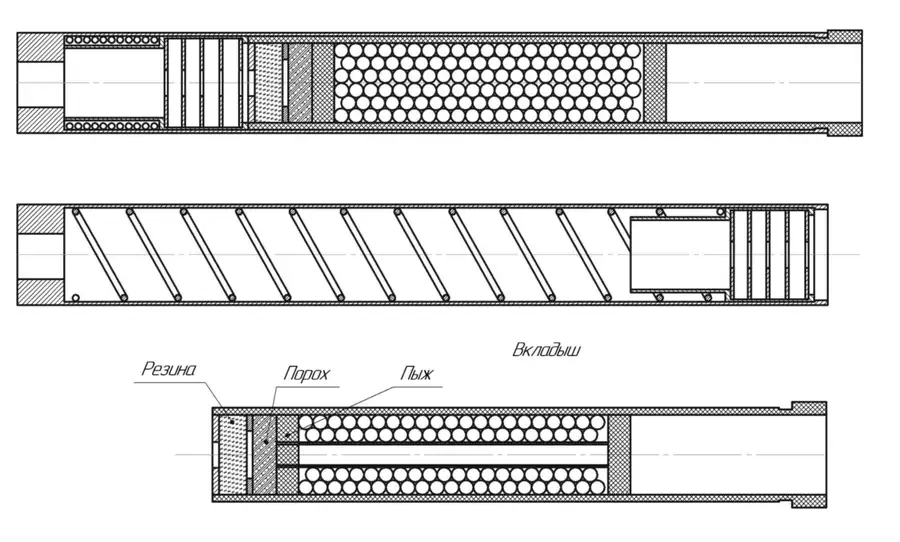

Снаряжение контейнера и баллистика

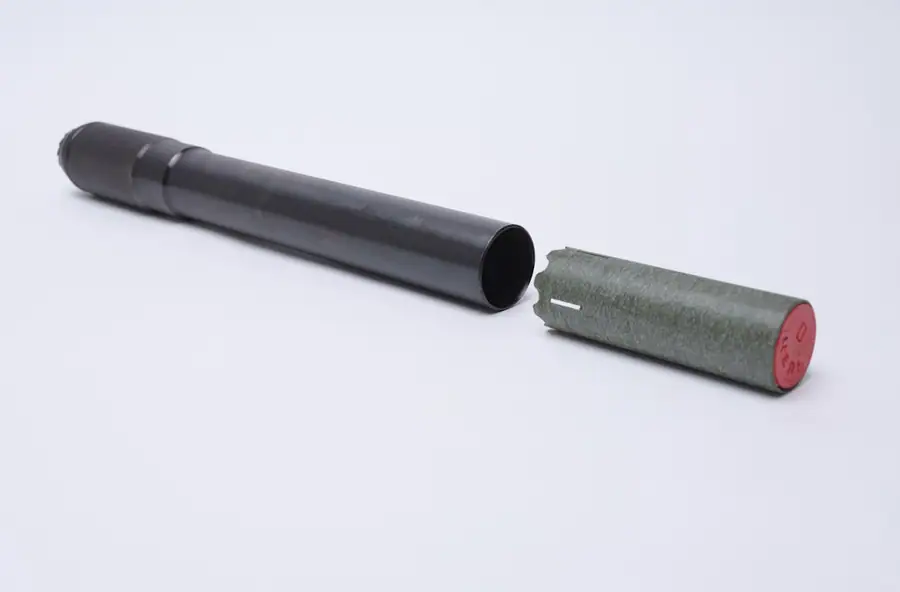

Разгон дробового заряда исключительно пороховыми газами от пули оказался неэффективен: объема газов из ствола автомата недостаточно, к тому же они уходят вслед за пулей через центральное отверстие. Поэтому контейнер снабжен собственной пороховой навеской, куда засыпается порох из 5–7 патронов 5,45х39, от 4 патронов 7,62х39 или порох из двух патронов 7,62х54R. В качестве герметичной капсулы на основание сердечника надевается плотный медицинский напальчник, который обеспечивает полную влагозащиту в окопной грязи и полностью сгорает при выстреле без нагара

.

В контейнере размещается около 100–126 г стальной дроби (калибр 4,5 мм, порядка 290–300 шариков). Начальная скорость поражающих элементов на срезе превышает 400 м/с, дальность эффективного применения составляет до 80 метров (рабочая дистанция «последнего рубежа» — 25–45 метров). На дистанции поражения формируется сноп в виде вертикального эллипса 3х5 метров. Ощущаемая отдача при выстреле находится на уровне обычного ружья 12-го калибра за счет массы оружия с насадкой, вектора движения пули и снижения трения в зеркальном канале.

Выбор поражающих элементов: дробь против картечи

В процессе обсуждения поднимался вопрос использования связанной картечи или системы «книппелей». Разработчики и практики отметили, что от связанной картечи отказались по нескольким причинам:

• Безопасность выстрела: нити или тросики при стартовой перегрузке могут перехлестнуться через центральный канал сердечника, что при пролете пули грозит зацепом, уводом пули в стенку ствола или разрывом насадки.
• Плотность осыпи: связанная картечь дает всего 8–12 элементов крупного калибра, которые вращаются непредсказуемо и на дистанции 40–50 метров часто летят ребром или компактным комком в 15–20 см, резко снижая вероятность попадания по силуэту 20х20 см.
• Уязвимость БПЛА: для вывода дрона из строя критично перебить быстро вращающиеся пластиковые пропеллеры, антенны или шлейфы, для чего оптимально сплошное поле из сотен стальных шариков.

В то же время участники привели примеры альтернативного снаряжения: использование заводских или кустарных зарядов с картечью 5,6 мм с заявленной дальностью поражения до 100 метров

.

Особенности боевого применения и обслуживания

Установка комплекса исключает использование глушителей или закрытых ДТК. При обычной стрельбе пустой ДДК работает аналогично линейному дожигателю, направляя вспышку и ударную волну вперед. Заряжание контейнера осуществляется с дульной части с помощью толкателя; плотная посадка необходима для создания нужной обтюрации и давления форсирования.

Расчетное время перезарядки составляет от 5 секунд. Сразу после вылета дробового контейнера стрелок сохраняет возможность вести штатный огонь очередями или одиночными, так как автомат не заблокирован. Для быстрой полевой продувки канала ствола насадки от несгоревших частиц латекса и нагара разработчики рекомендуют произвести 1–2 штатных выстрела патронами.
