3D-моделирование и систематизация боеприпасов: от исторических гильз до опытных патронов

Штатные отечественные промежуточные и винтовочные патроны

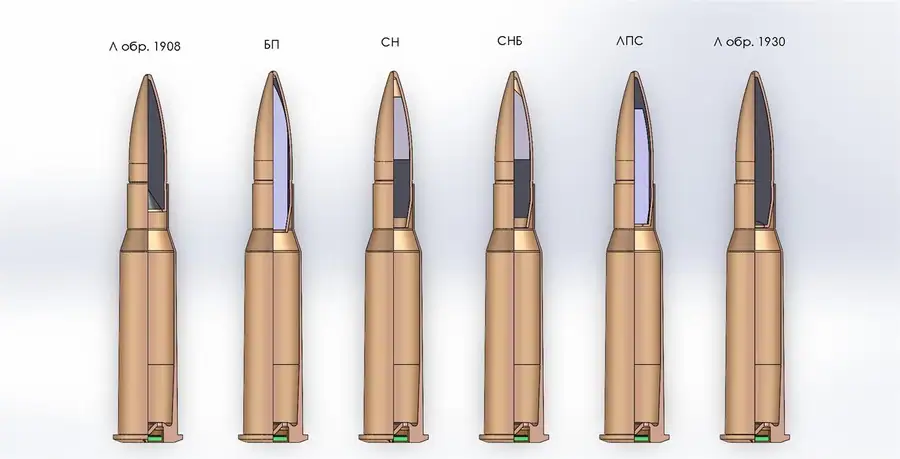

В проекте детально реконструированы ключевые отечественные калибры. Линейка 7,62х54R охватывает исторический срез от образца 1891 года до современных вариантов: пуля Кутового обр. 1916 года, пуля Бойно-Родзевича обр. 1926 года, легкие пули Л обр. 1908 и 1930 годов, ЛПС, снайперские СН (7Н1) и СНБ (7Н14), бронебойные БП (7Н26), ПП (7Н13), БС (7Н37), а также патроны с тяжелой суррогатированной пулей (ТСП), трассирующими Т-30, Т-46М и пулей «Тандем» производства ЗАО «Техкрим». Отдельно построены высоконагруженные патроны 7,62х54R для авиационного пулемета ШКАС (с пулями Л и ПЗ), отличающиеся усиленным креплением капсюля и утолщенными стенками гильзы, а также финский аналог 7,62х53R Type S с характерной конической хвостовой частью («финской юбкой»).

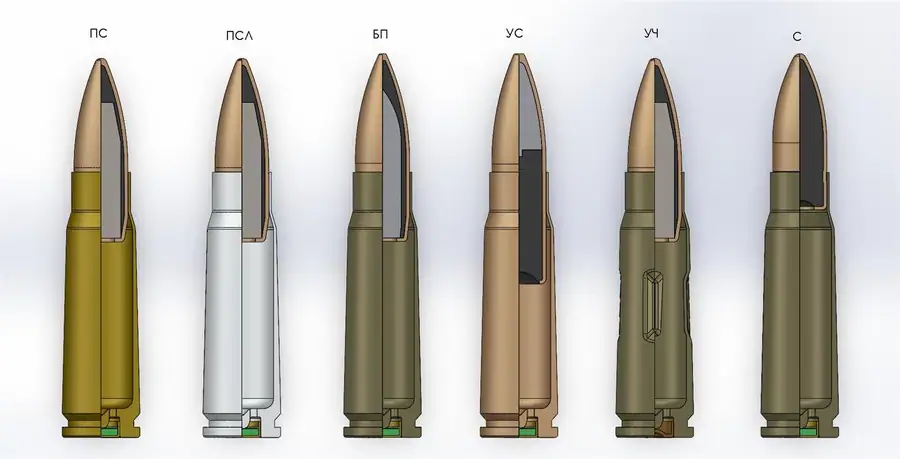

Автоматный патрон 7,62х39 представлен модификациями со свинцовым сердечником (пуля С), стальным сердечником ПС (включая вариант с экспериментальной алюминиевой гильзой), бронебойным БП, бронебойно-зажигательным БЗ, трассирующим Т-45, зажигательным З, дозвуковым УС и учебными версиями.

Калибр 5,45х39 проработан в модификациях 7Н6М, 7Н10, 7Н22, 7Н24, 7Н24М, бронебойно-трассирующем 7БТ4, бронебойном 7Н37, дозвуковом 7У1 (УС), дробовом «Техкрим», а также двухпульном патроне производства АО «БПЗ».

Специальные и бесшумные комплексы

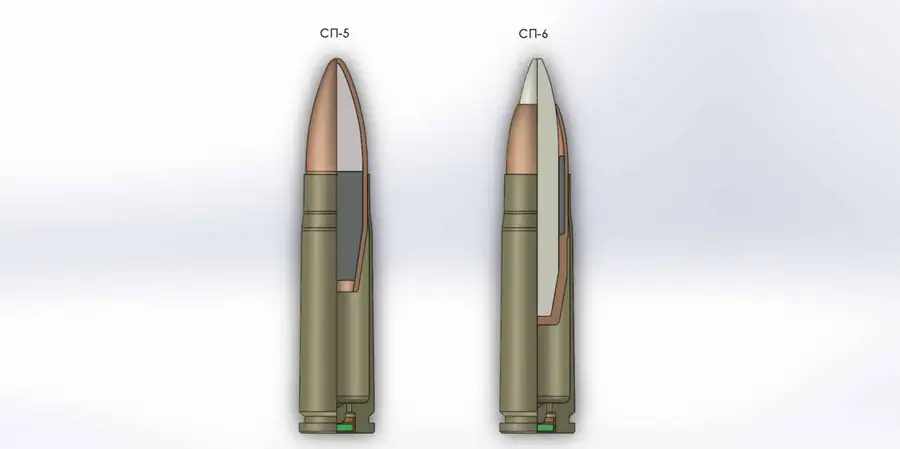

В категории бесшумного вооружения рассмотрена эволюция дозвуковых патронов и их предтеч. Разработка снайперского комплекса «Винторез» опиралась на опыт создания автомата АО-26 под опытный патрон БШ-41 (7,62х25 с тяжелой пулей на базе гильзы ТТ), превосходивший патрон 7,62 УС по кинетической энергии почти на 40% на дистанции до 400 метров. Следующим шагом стал патрон РГ-037 (7,62х28), гильза которого получена обжатием и укорочением гильзы 5,45 мм, после чего конструкторы перешли к серийным 9х39 (СП-5 и СП-6).

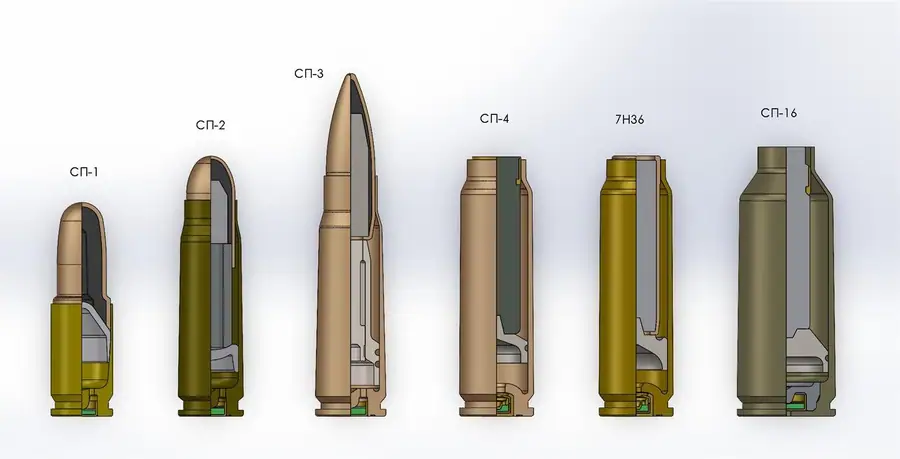

Группу специальных бесшумных патронов с запиранием (отсечкой) пороховых газов внутри гильзы формируют модели:

• бикалиберный патрон 9,27/7,62х18 СП-1;
• патроны с телескопическим поршнем-толкателем 7,62х35 СП-2 и 7,62х38 СП-3;
• цилиндрические патроны 7,62х41 СП-4 и 7Н36 со сплошной цилиндрической стальной пулей;
• патрон увеличенной мощности 7,62х43 СП-16.

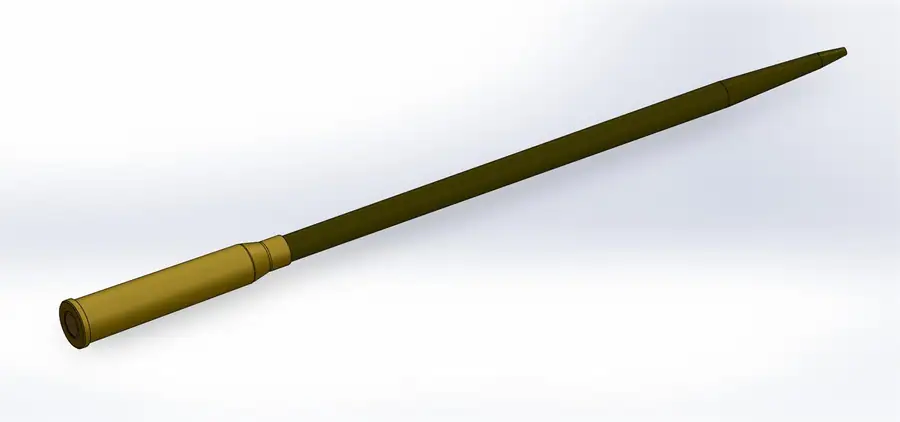

Для ведения огня в водной среде смоделированы боеприпасы с игловидными поражающими элементами: 4,5х40R СПС для пистолета СПП-1, 5,66х39 МПС для автомата АПС, а также кавитирующий подводный патрон 5,45х39 ПСП.

Пистолетные патроны и персональное оружие самообороны (PDW)

Среди короткоствольных боеприпасов исследованы отечественные калибры 9х18 (стандартный Пст 57-Н-181С, РГ028, 7Н15, 7Н16, 7Н25, а также зарубежные 9x18 Ultra и Police) и 9х19 (Luger, бронебойные 7Н21, 7Н30, 7Н31, 7Н35 и дозвуковой 9х19 ПБ). Комплекс 9х21 представлен штатными армейскими патронами: 7Н28 (П), 7Н29 (ПС со стальным сердечником), 7БТ3 (бронебойно-трассирующий), СП12 (с экспансивной пулей), 7У4 (дозвуковой) и 7Н42 «Зубило» (бронебойный повышенного пробития). Включены мощные импульсные боеприпасы 9х30 «Гром» и 9х30 ДПП.

Зарубежный и малокалиберный сегмент представлен патронами .32 ACP, 6,35x15,5 ТК / Browning, .40 S&W, .45 ACP, .357 SIG, 5,45x18 МПЦ (7Н7), 7,65x21 Parabellum, 7,63х25 Mauser, 9x25 Dillon, 7.5 FK Brno (7,5х27), а также револьверными 7,62х38 Nagant (ранние и поздние варианты, целевые, холостые, со свинцовой и стальной пулями) и .380 British Mk II.

Конструкции класса PDW представлены компактными высокоскоростными патронами: 4,6х30 HK, 5,7х28 FN, 6х35 PDW и .22 Spitfire (5,7х33 Johnson).

Крупнокалиберные и противотанковые патроны

В классе крупного калибра детально воспроизведены:

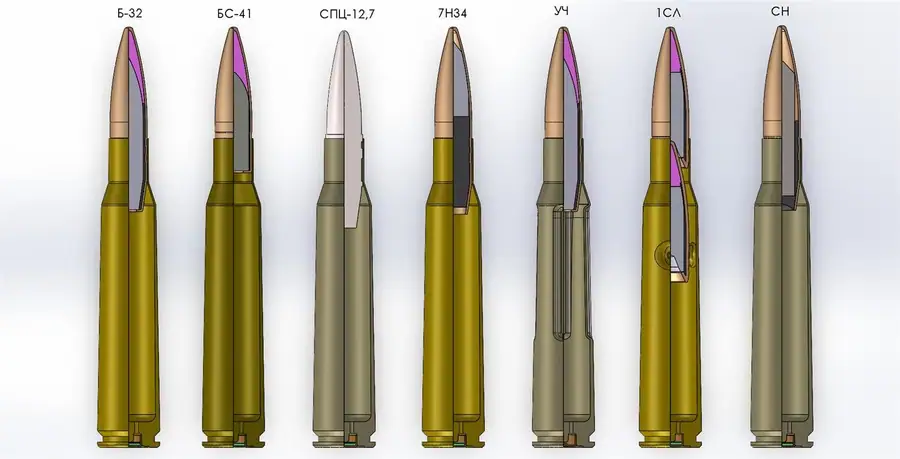

• Патроны 12,7х108: варианты с пулями Б-30, Б-32, БС-41, бронебойно-зажигательно-фосфорной БЗФ-46, снайперские СПЦ-12,7, 7Н34, СН, двухпульные 1СЛ и 1СЛТ, бронебойные БС, БЗС, БЗТ-44.

• Патрон 12,7х108R ШВАК: ранний вариант под капсюль системы Боксера и поздний серийный вариант под капсюль Бердана с пулей Б-32.
• Патроны 12,7 мм иных систем: американский .50 BMG (12,7х99 М2), британские .50 Vickers C (12,7х81) и Vickers D (12,7х120), дозвуковой крупнокалиберный 12,7х55 ПТ, экспериментальный 12,7х114 Б-30.
• Патроны 14,5х114: бронебойно-зажигательные Б-32, БЗТ, БЗХ, холостые 57-Х-561, металлокерамические БС-41 и БСТ.
• Немецкий противотанковый патрон Patrone 318 Ub (7,92х94) под ружья PzB 38, PzB 39 и пулемет MG 141.

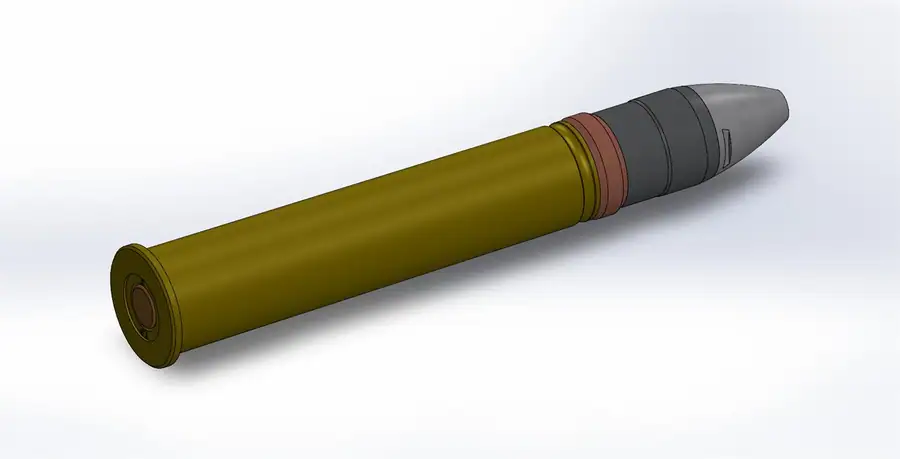

• Артиллерийские выстрелы малого калибра 20 мм: 20х99R ШВАК (БЗ), 20х138B (PzGr 40), подкалиберный конический выстрел 28-20х188 (PzGr 41), а также патрон 20х150R для советского противотанкового ружья РЕС обр. 1942 года, созданный на базе обжатой артиллерийской гильзы 45 мм.

Опытные разработки в калибрах 6 мм и 6,5 мм

Проанализированы исторические и перспективные баллистические решения:

1. Конструкции В.Г. Федорова: 6,5х57 с пулями БП и Л, 6,5х41 (1925 год) и 6,5х48 конструкции Н.М. Елизарова для автомата АФ-36.

2. Варианты переобжатия гильзы 7,62х39 в калибр 6,5 мм:

• Вариант 1: прямое обжатие до дульца 6,5 мм при сохранении базовых параметров (угол ската 56,56 градуса);
• Вариант 2: обжатие с более пологим скатом (42,04 градуса);
• Вариант 3: скат с углом около 32 градусов, приближенный к геометрии 7,62х39.

3. Проект 6,25х39 на базе советских наработок 1963 года по автоматному патрону 6,5 мм, а также британский 6,25х43.

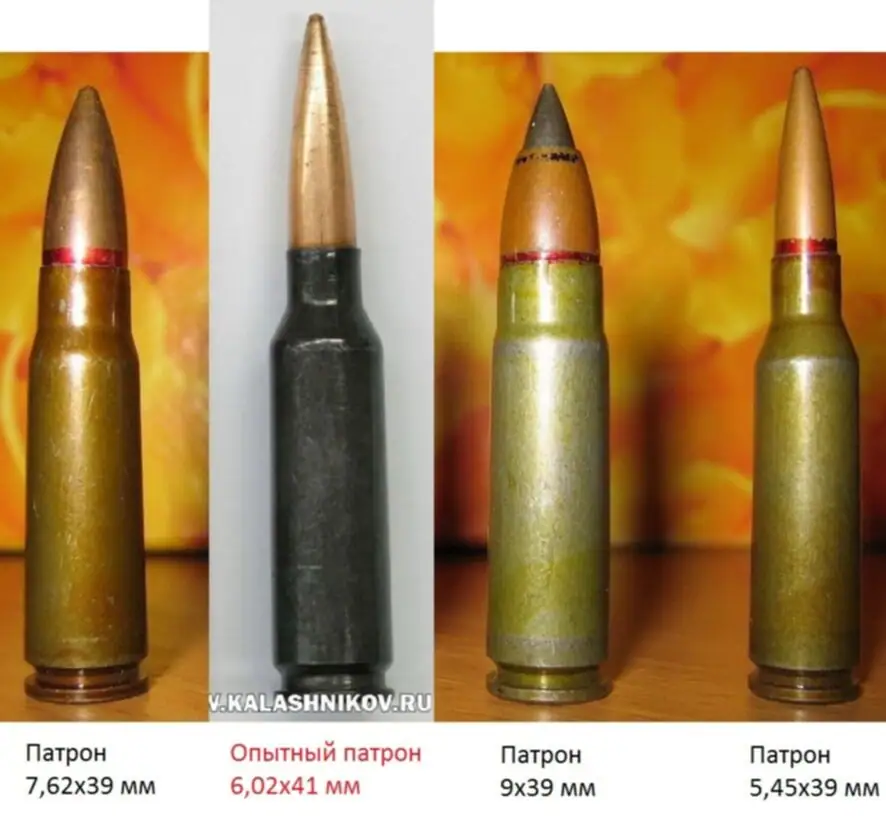

4. Перспективный патрон 6х41 (6,02х41) повышенной пробиваемости. Патентные параметры допускают длину пули от 3,4 до 5,5 калибра при общей длине патрона 55–63 мм. Построены и сопоставлены геометрические модели: баллистически оптимальный патрон с пулей 4,5d (длина 60,2 мм), исходный вариант 4,7d (60,2 мм), а также удлиненные версии 5,0d и 5,5d (полная длина 63 мм). При этом отмечено использование в патенте капсюльного гнезда типа Боксер вместо стандартного для армии Бердана.

5. Опытные пистолетные калибры: 6х21, 6х25, 6,5х21, 6,5х25.
