Трехмерное моделирование исторических модификаций пистолета Маузер в САПР

Ревизия геометрии деталей и повторное моделирование

Работа над проектом началась с масштабной проверки ранее созданных 3D-моделей. Сравнение цифровых деталей с фактическими записями обмеров оригинального «железа» выявило значительное количество геометрических несоответствий, что потребовало полной переделки основных узлов

.

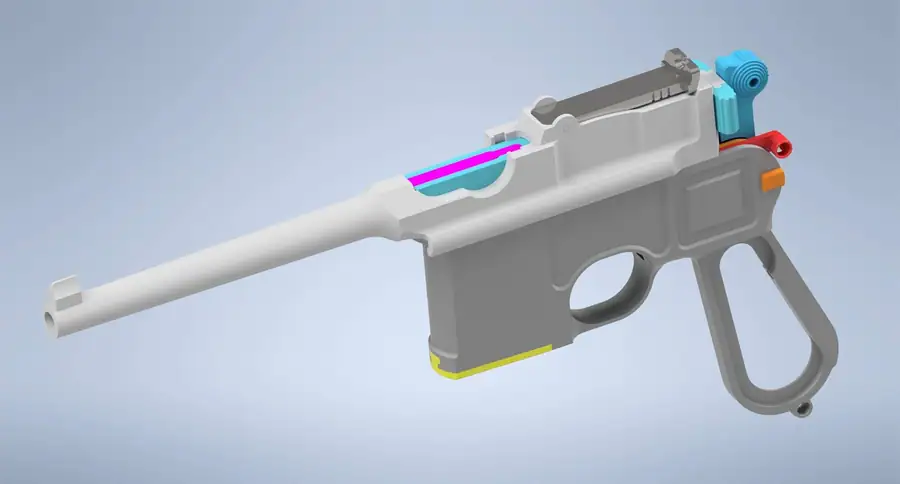

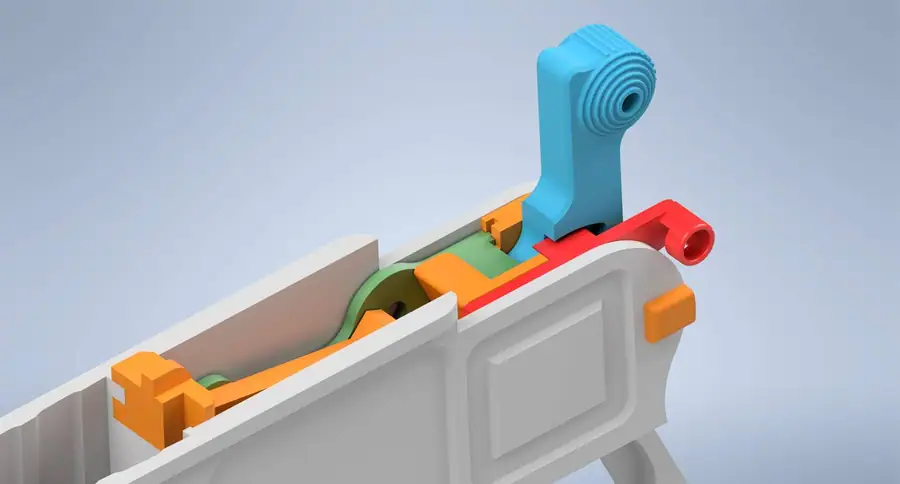

В процессе работы последовательно переделывались такие ответственные элементы, как курок и колодка спускового крючка. По мере уточнения размеров модель постепенно собирается в полноценный сборочный узел с отображением внутренних механизмов

.

Настройка визуализации и артефакты рендеринга

Для рендеринга используется встроенный визуализатор пакета Autodesk Inventor 2020. В инженерной графике детали намеренно разделяются контрастными цветами без сложных фотореалистичных текстур, что позволяет наглядно оценить взаимодействие элементов и деталировку конструкции.

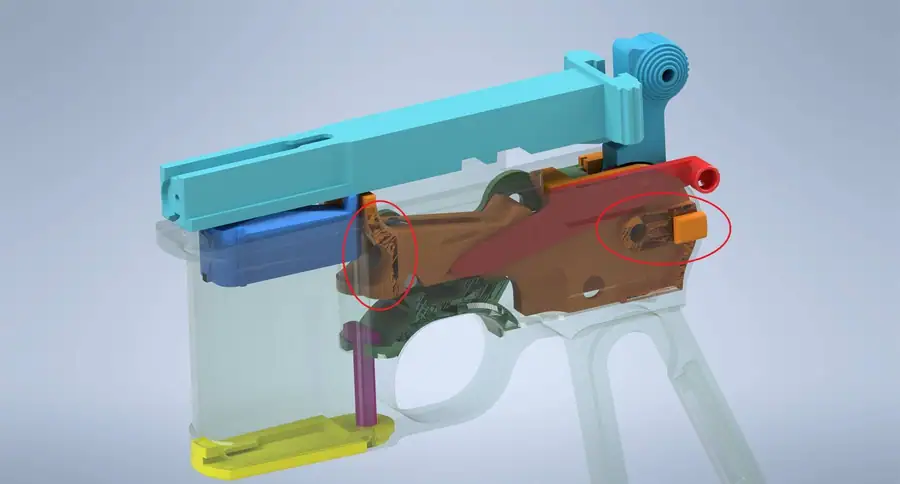

В ходе работы проявилась характерная техническая проблема: в местах плотного прилегания сопряженных граней деталей на рендере возникают визуальные артефакты

. Участники обсуждения отметили, что подобный эффект пересечения поверхностей типичен для большинства программ визуализации. В качестве практического решения предложено создавать временное минимальное смещение грани одной из соприкасающихся деталей исключительно на время отрисовки кадра с последующим отключением этой операции в дереве построения.

Моделирование деревянных накладок рукояти

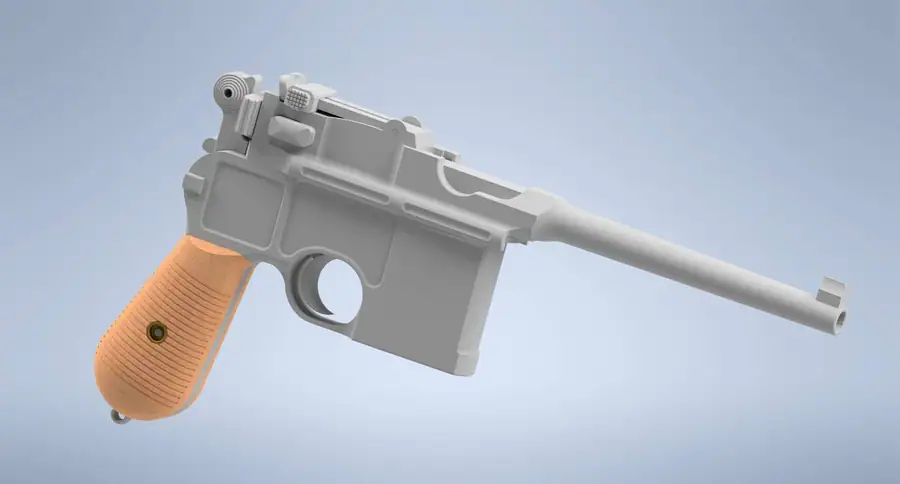

Отдельную сложность при проектировании представляет геометрия деревянных щечек рукояти. В зависимости от года выпуска и модификации форма накладок и их сопряжение с металлом существенно менялись

.

Для обеспечения универсальности была создана базовая исторически достоверная форма без рифления. Такая заготовка сохраняется в виде исходного шаблона, на основе которого можно нарезать различные типы канавок и пазов под конкретные серийные варианты.

Хронология и серийные модификации

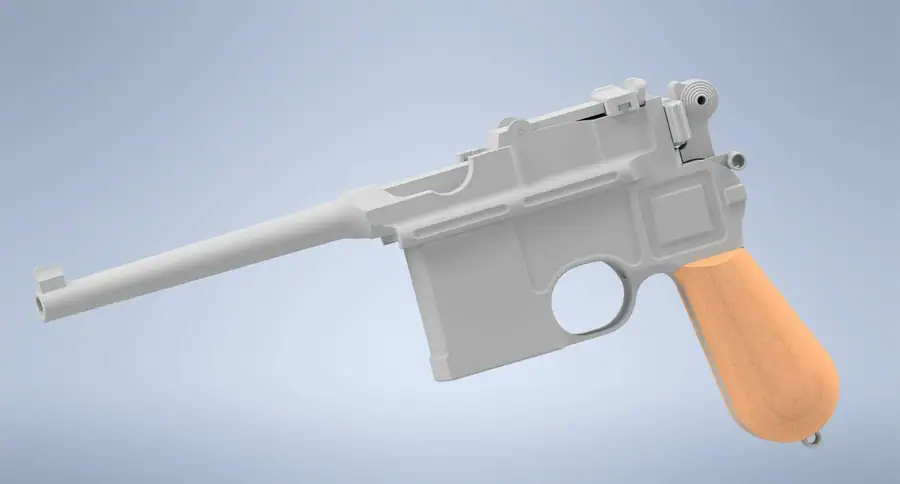

Главная цель проекта — энциклопедическое воссоздание всей цепочки эволюции пистолета в единых ракурсах отображения. После завершения базового раннего образца сборка развивается по модификациям

.

Изменения затрагивают не только мелкие внешние детали, но и механику: внедряются новые конструкции затворов и ударников

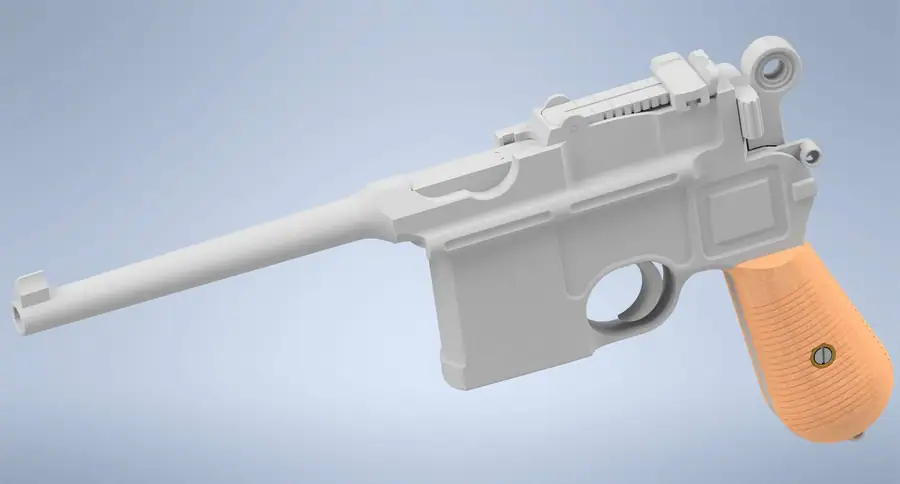

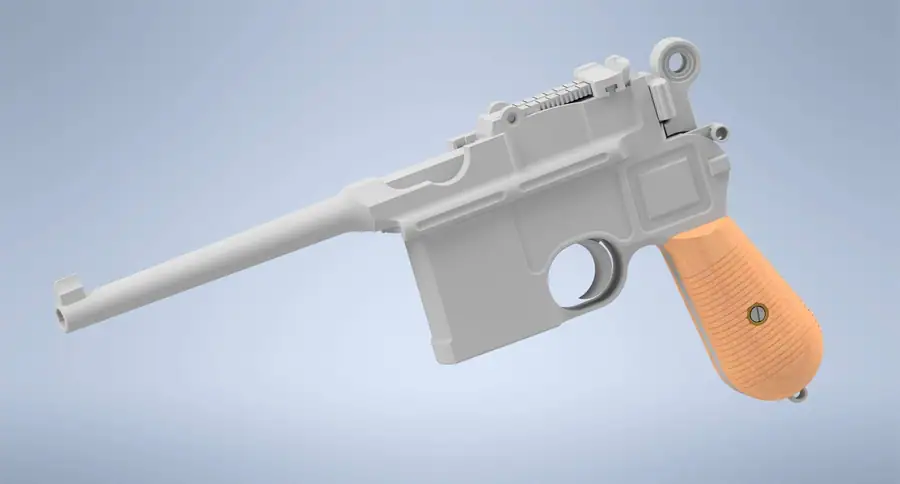

. В следующей версии (соответствующей диапазону серийных номеров 20001–207XX и близкой к образцам так называемого Итальянского морского контракта) при сохранении геометрии рамки и спуска полностью переработаны ствол, прицельная планка, затворная группа и ударно-спусковой механизм

.

Сложность геометрии и особенности металлообработки рамки

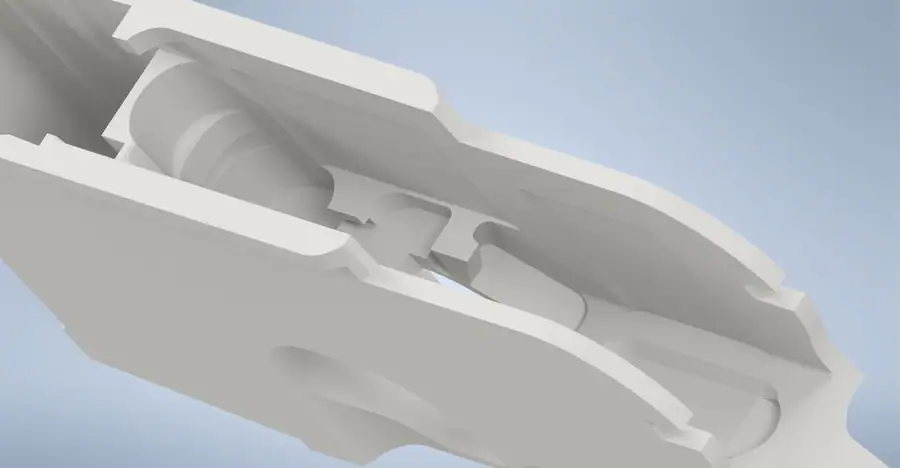

В обсуждении затронут вопрос технологичности исторической конструкции пистолета. Внутренняя геометрия рамки с глубокими выборками и Т-образными пазами демонстрирует исключительную сложность фрезерных и расточных операций

.

Участники отмечают, что механическая обработка такой детали требует специального инструмента (в частности, длинных Т-образных фрез с вылетом более 12 мм), многократного перехвата заготовки из вертикальной плоскости в горизонтальную, а также строго выверенной технологической базы, роль которой в историческом производстве предположительно выполнял предварительно сформированный канал ствола и первичная отливка или поковка.
