3D-моделирование пистолета-пулемета СР2М «Вереск» для учебных пособий

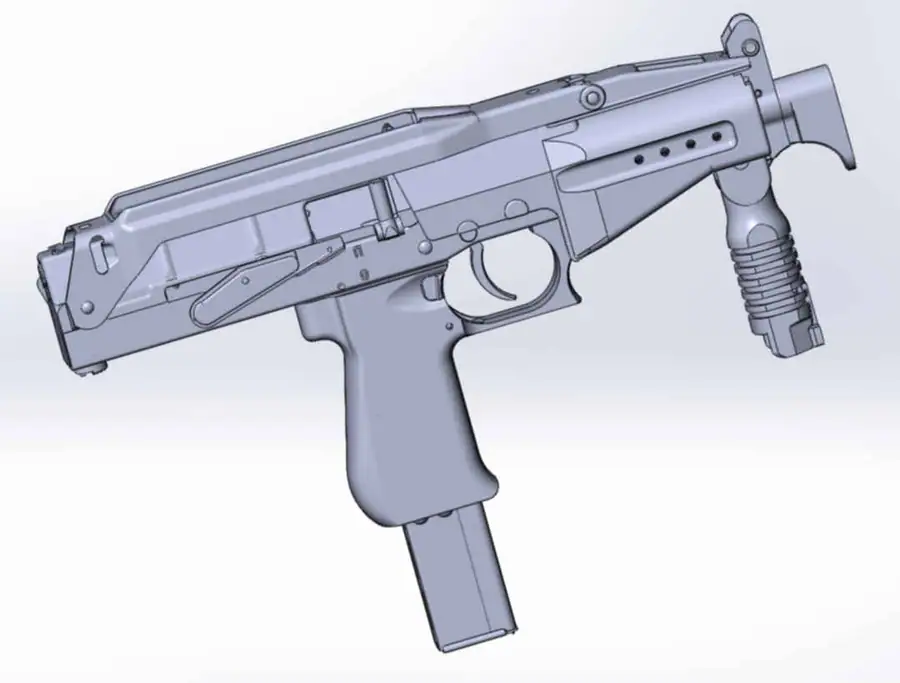

В теме рассматривается подробный процесс создания высокоточной трехмерной модели российского пистолета-пулемета СР2М «Вереск». Автор проекта подчеркивает, что цифровая реконструкция выполнена исключительно для разработки наглядных и учебных материалов. На основе созданной геометрии сформированы сборочные чертежи…
Назначение проекта и моделирование базовых элементов

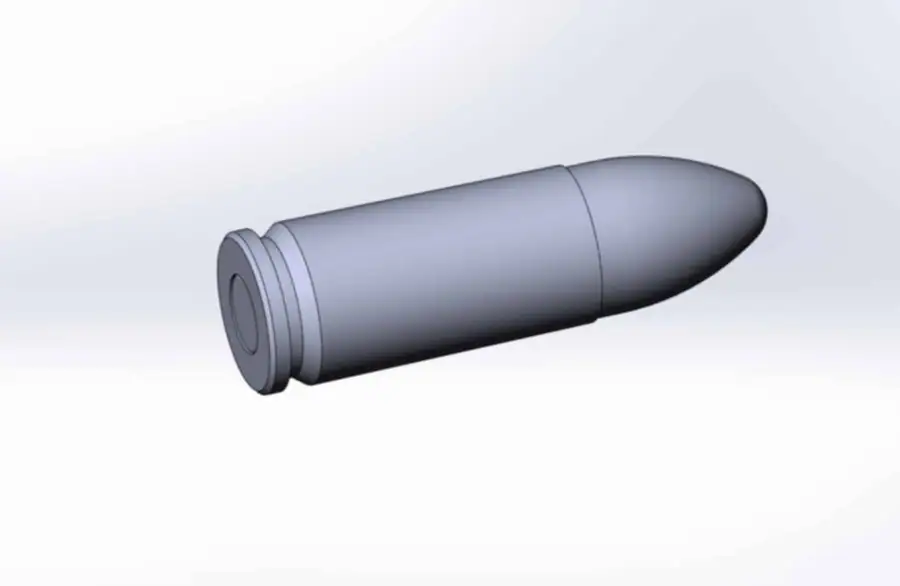

Модель создавалась для изготовления наглядных пособий и не предназначена для производства боевого оружия. Работа над конструкцией традиционно началась с патрона калибра 9х21 мм

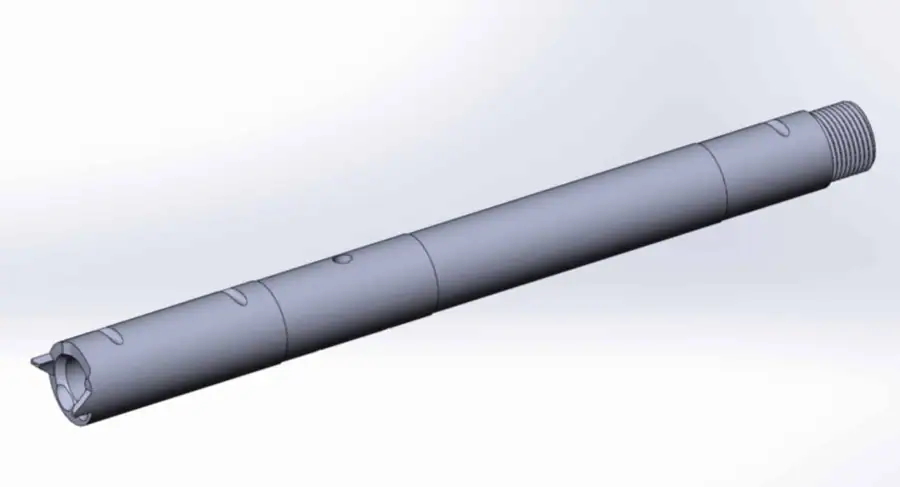

, после чего был выстроен ствол с патронником
.

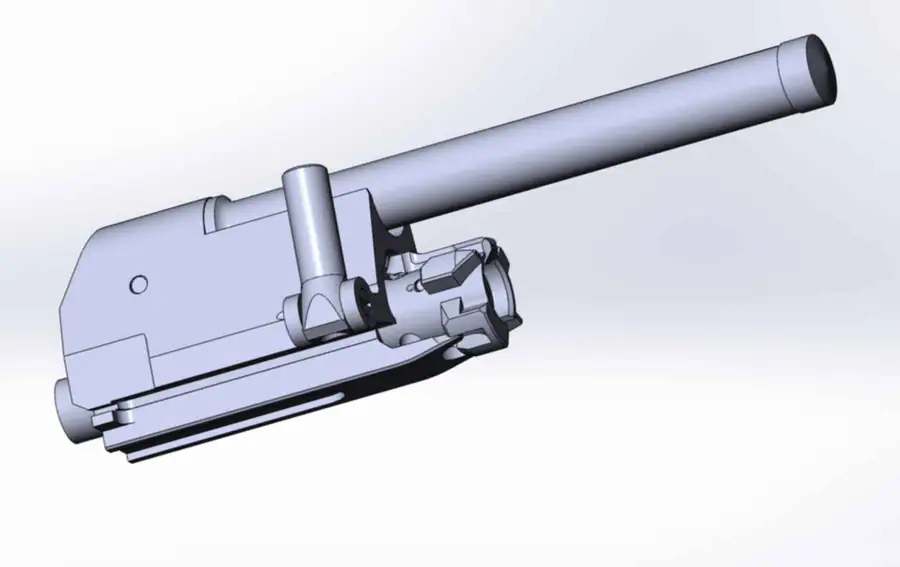

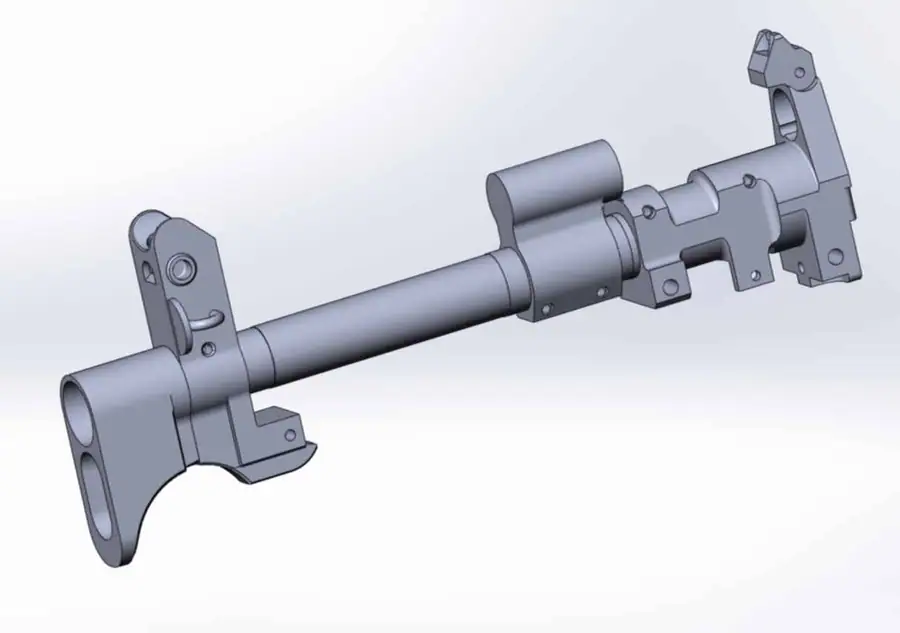

Далее геометрия пополнилась газовой каморой с основанием мушки

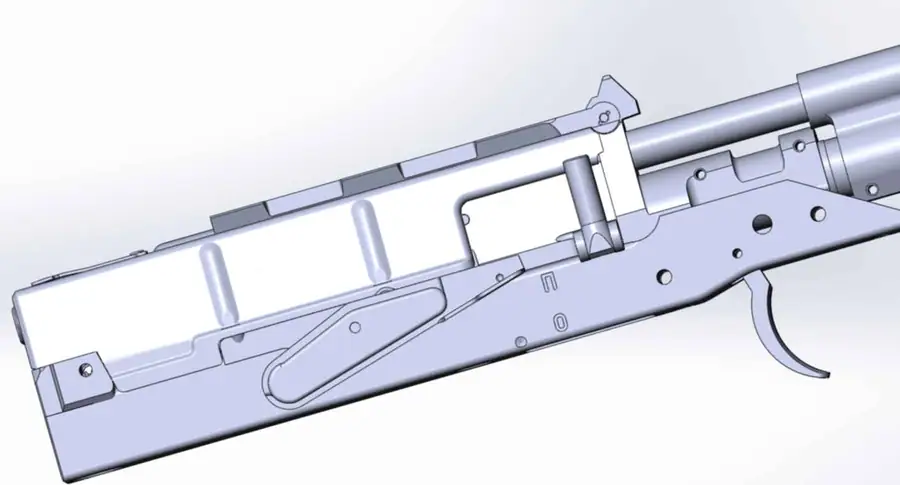

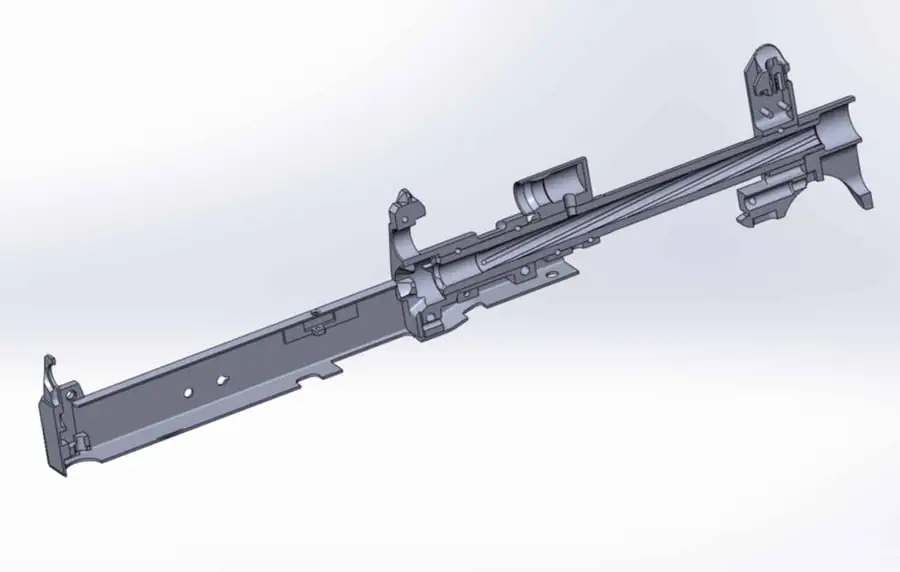

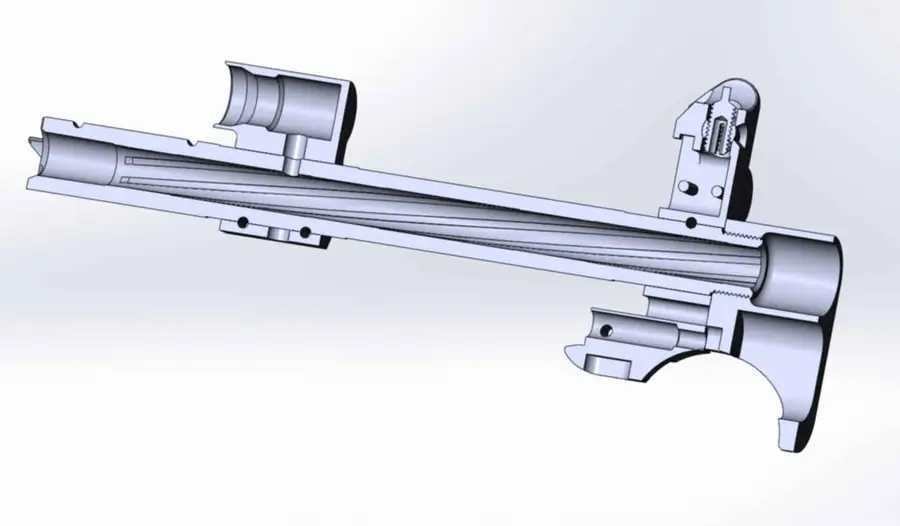

, а также вкладышем ствольной коробки, на котором монтируются подвижные элементы автоматики
,
.
Автоматика, затворная группа и ствольная коробка
После сборки неподвижной части были смоделированы элементы газового двигателя и тяги

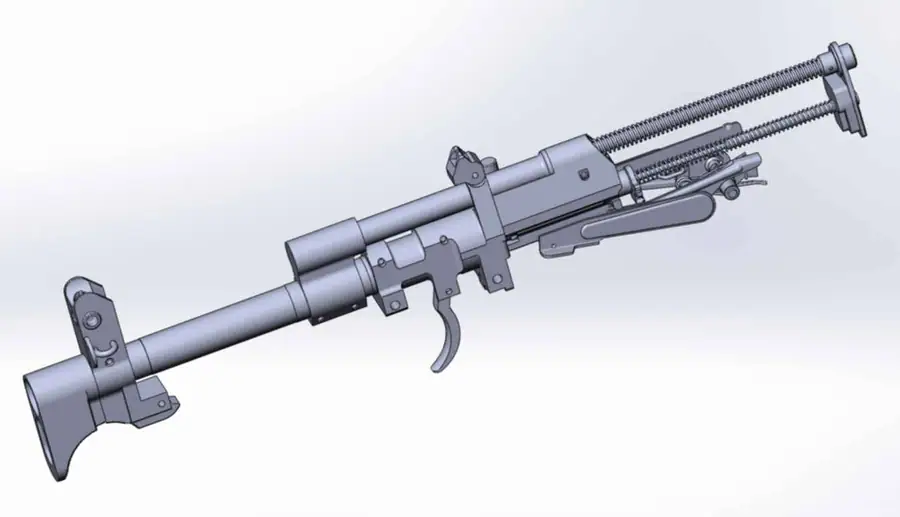

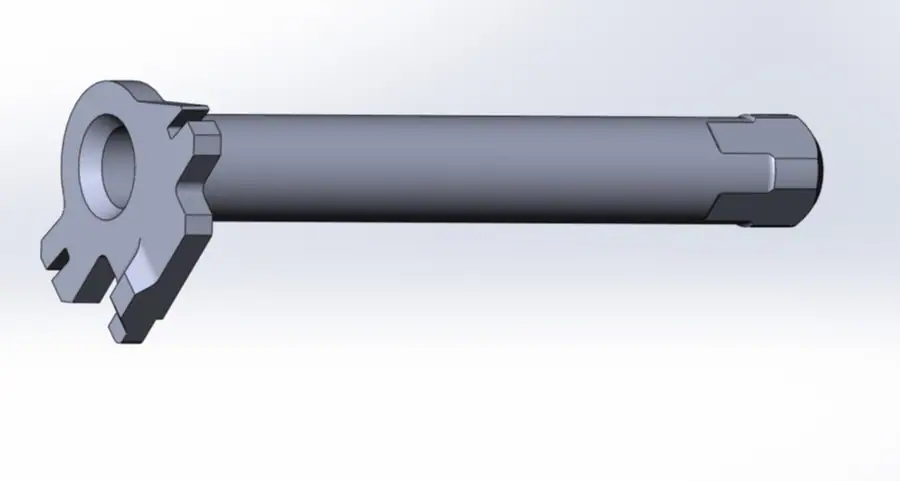

, направляющие, затвор с затворной рамой
, ударник
и пружинный блок, включающий боевую и возвратную пружины

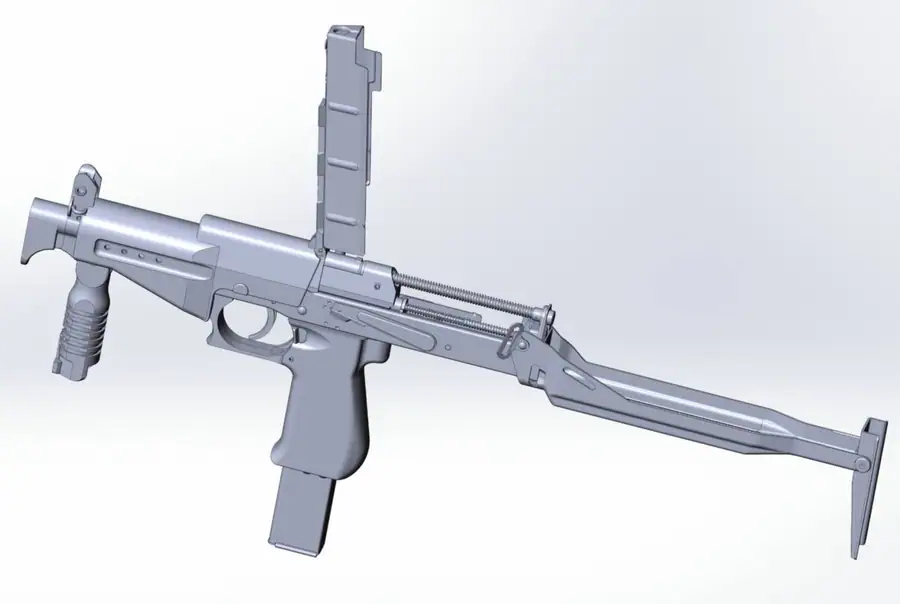

. Все механизмы были закрыты крышкой ствольной коробки
.
Органы управления, фурнитура и прицельные приспособления

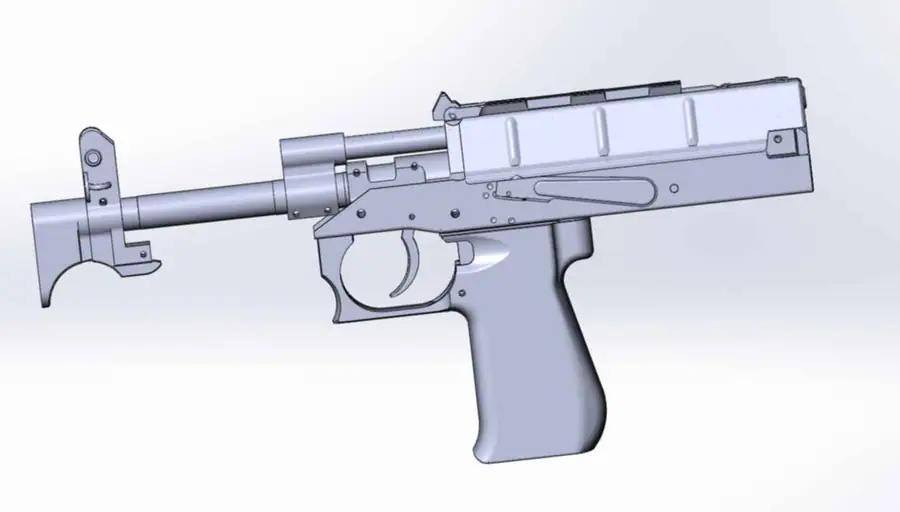

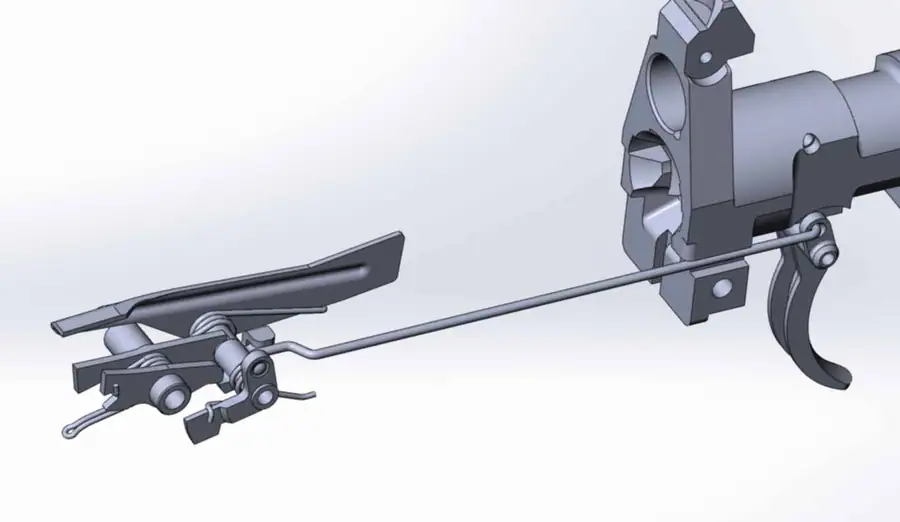

В конструкцию последовательно включили пистолетную рукоятку управления огнем
, складной металлический приклад

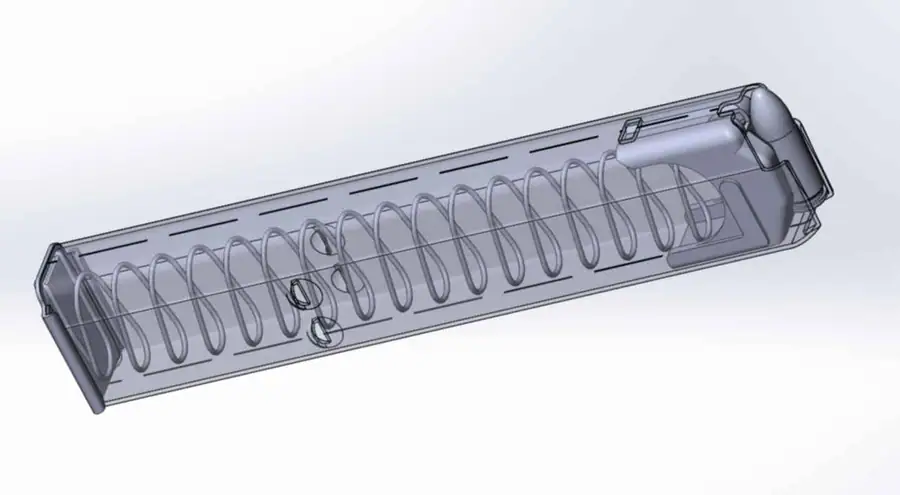

, коробчатый магазин

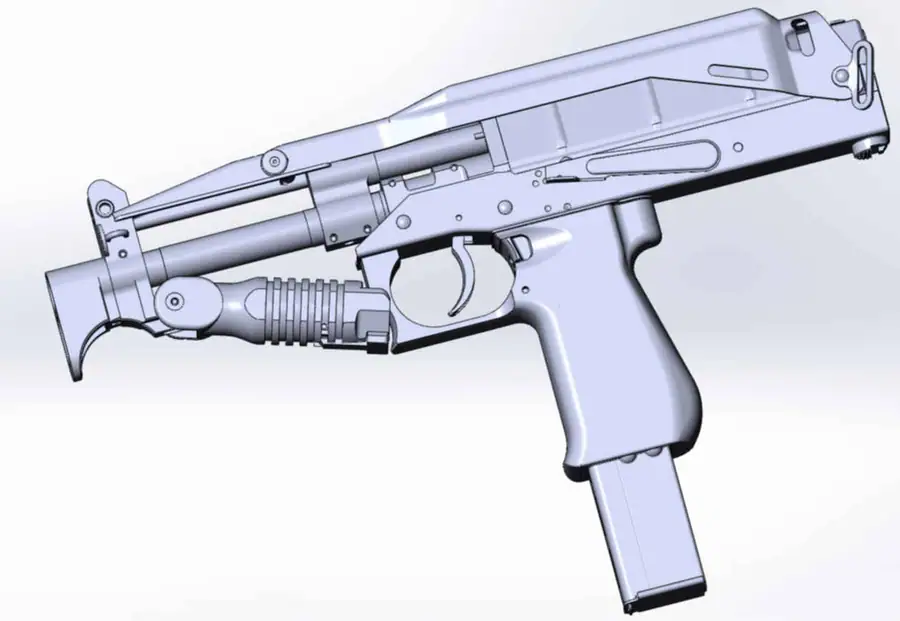

, а также складную переднюю рукоятку удержания

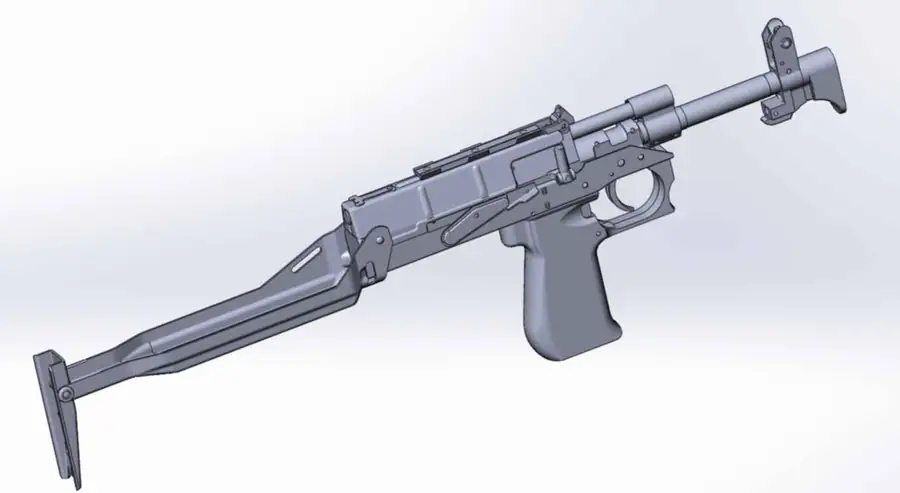

и пластиковое цевье
. Внутренняя компоновка механизмов была проверена на отсутствие взаимных пересечений деталей
.

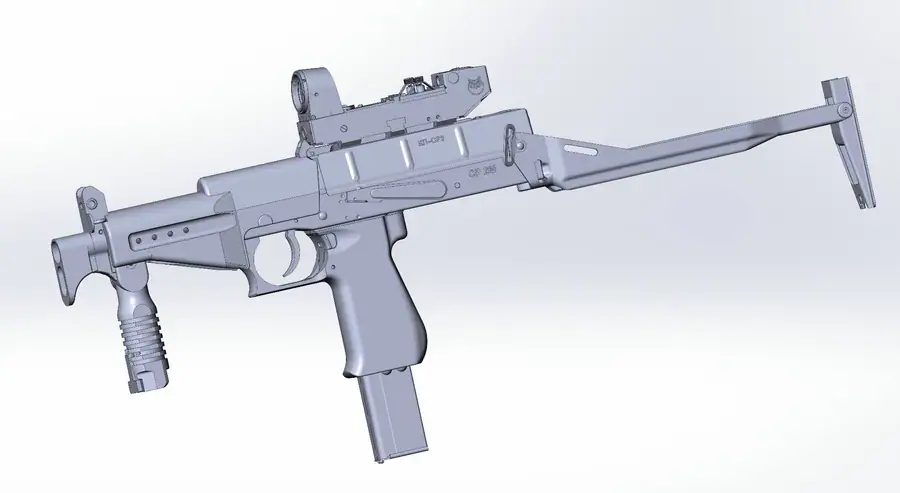

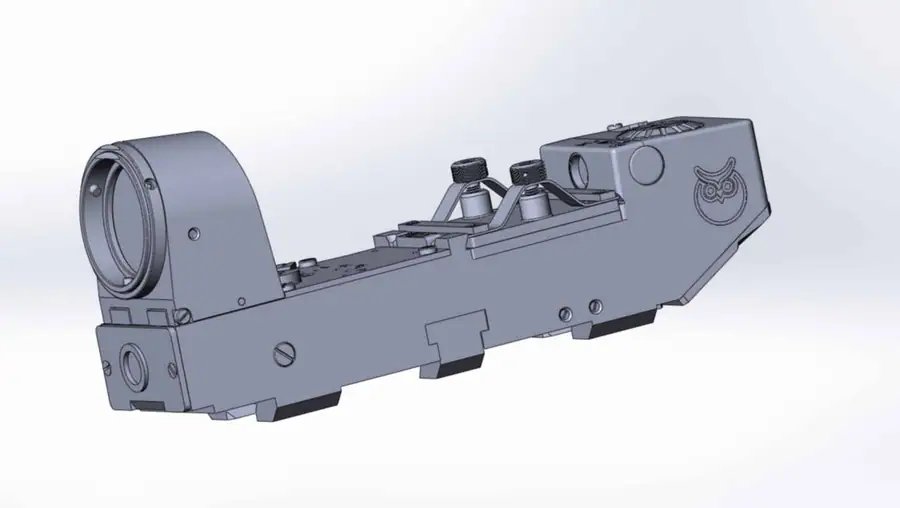

Дополнительно для пистолета-пулемета была создана внешняя модель («шкурка») штатного коллиматорного прицела
, на построение которой ушло около двух дней, после чего прицел установили на верхнюю планку оружия
.
Подготовка схем и наглядных материалов

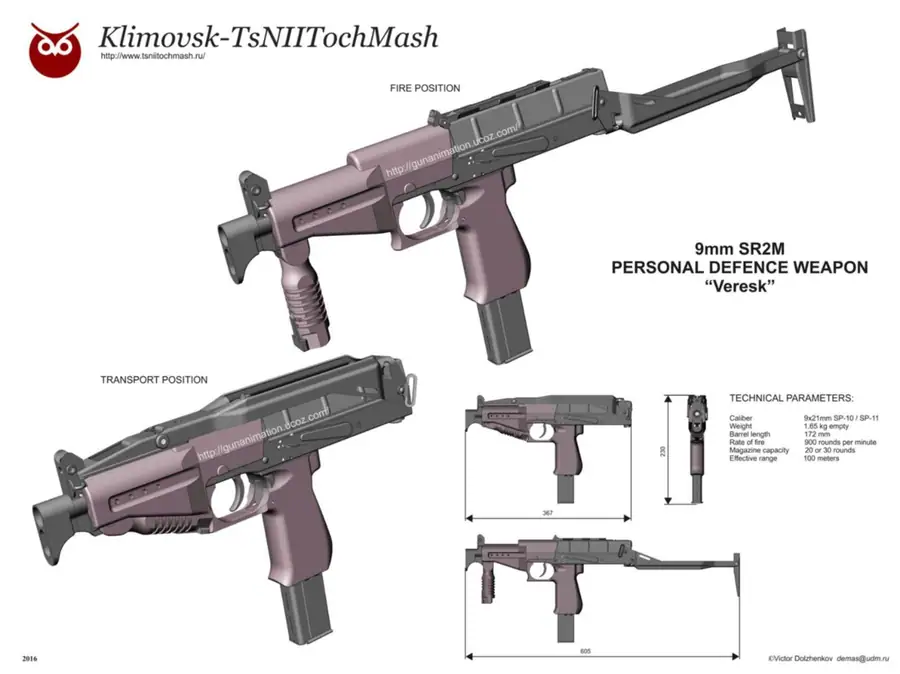

На базе готовой трехмерной модели был подготовлен наглядный плакат устройства оружия

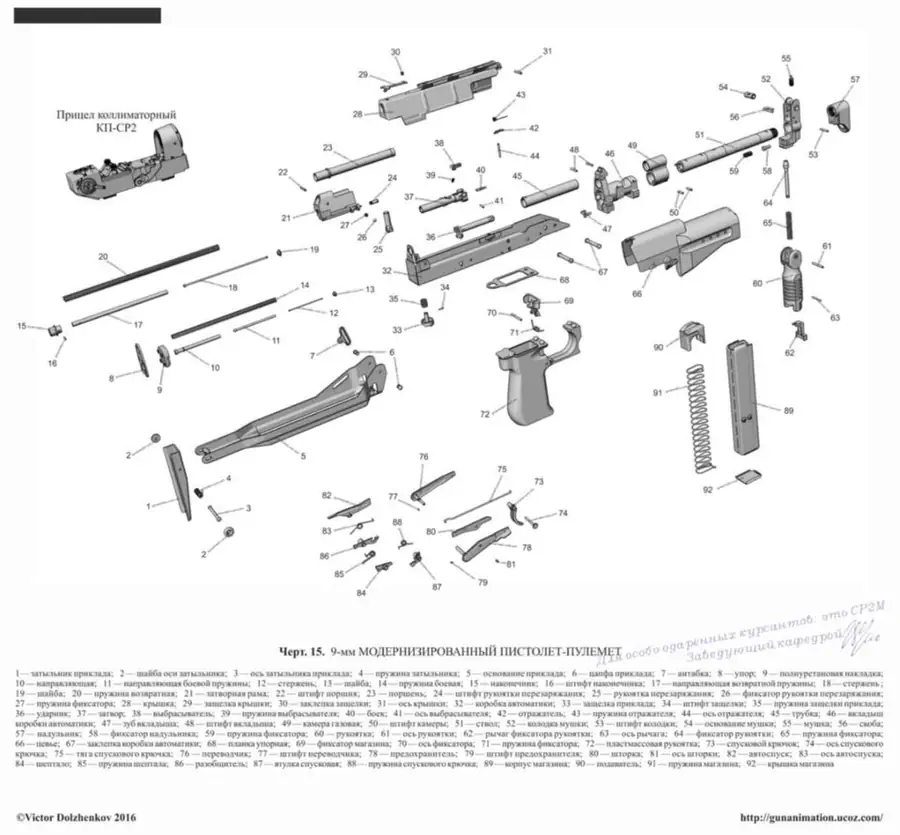

, а также взрыв-схема (каталог деталей и сборочных единиц)

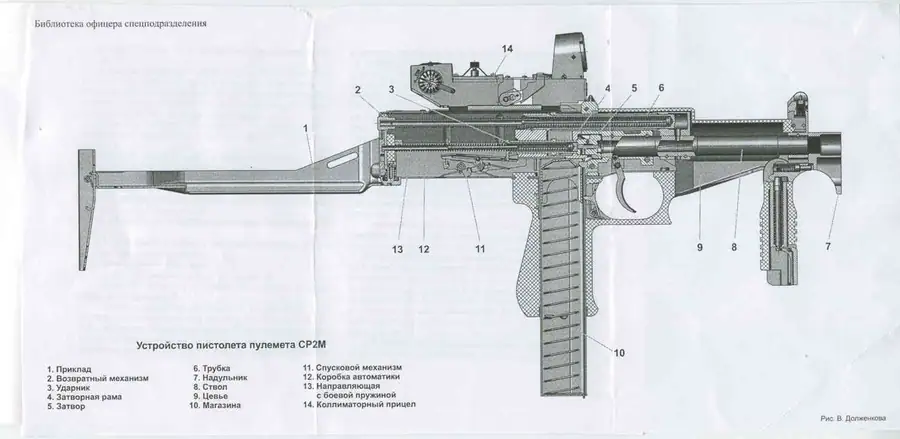

. Кроме того, участники обсуждения добавили схемы и анимации работы автоматики СР2М «Вереск»
,
.
