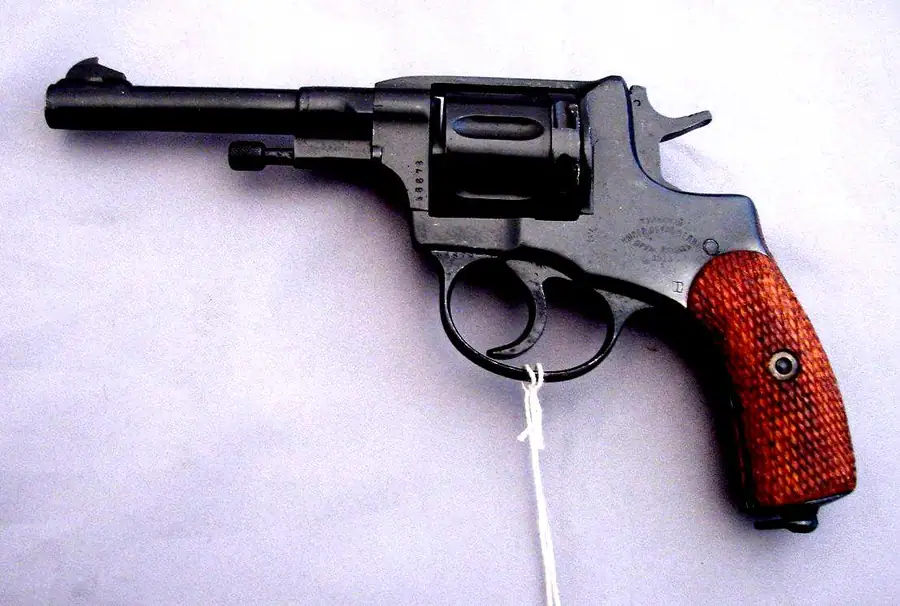

Клейма, особенности деталей и датировка револьверов системы Нагана

Расположение заводских и технологических клейм

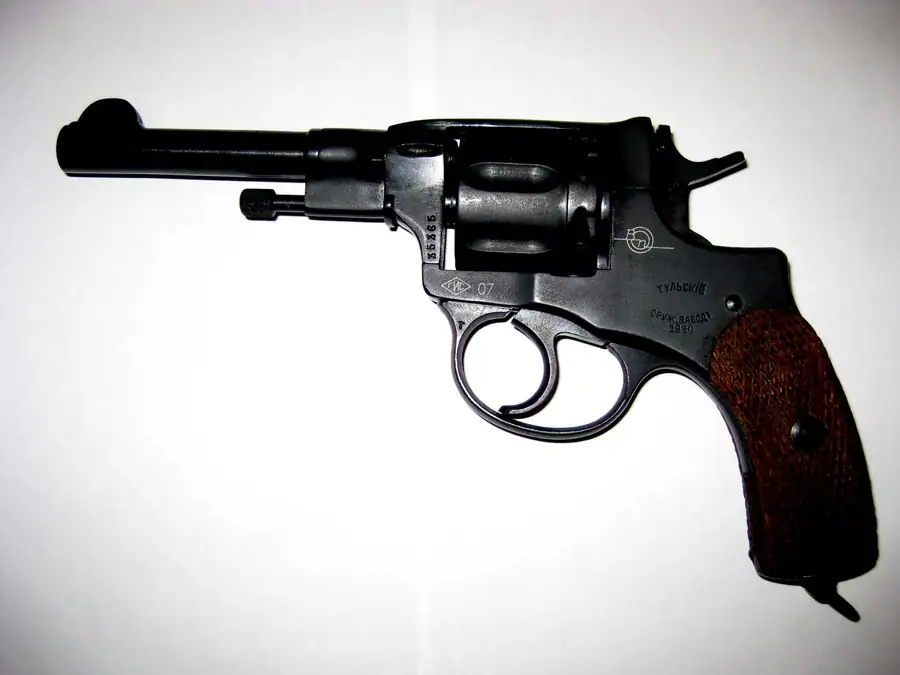

На Тульском оружейном заводе (ТОЗ) клеймение распределялось по сторонам оружия: на левой стороне наносились производственные данные (изготовитель, год выпуска), а на правой — испытательные клейма и знаки приемки. В частности, на стволе ставилась буква «П» (испытание пороховой пробой), на рамке под барабаном — буква «К» (отстрел на кучность), а в углу над рукояткой — клеймо приемной комиссии (двуглавый орел, «ПМ» в круге и др.). Вокруг мушки также наносились технологические и личные клейма мастеров-сборщиков.

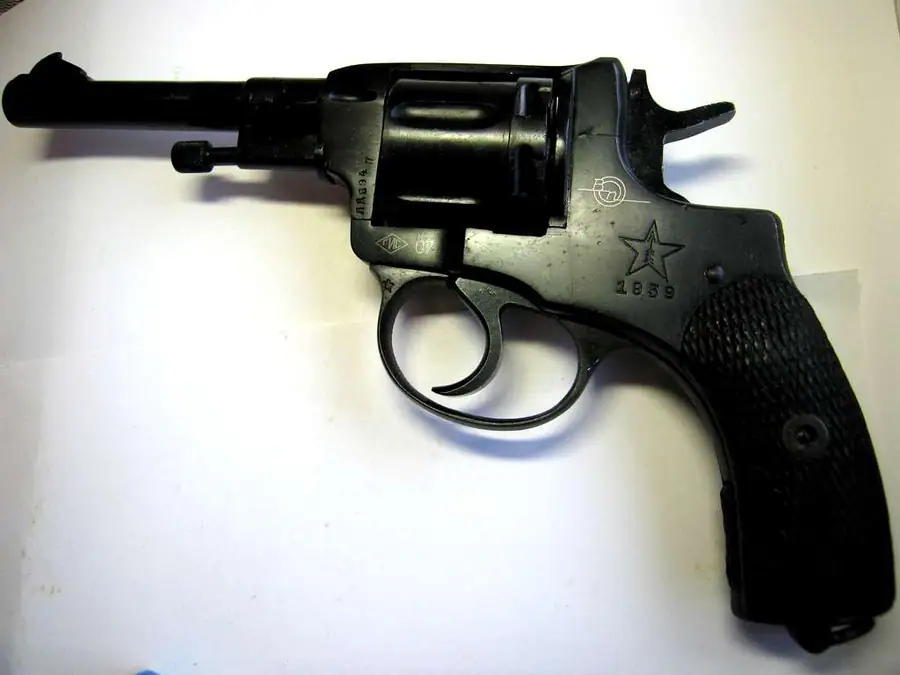

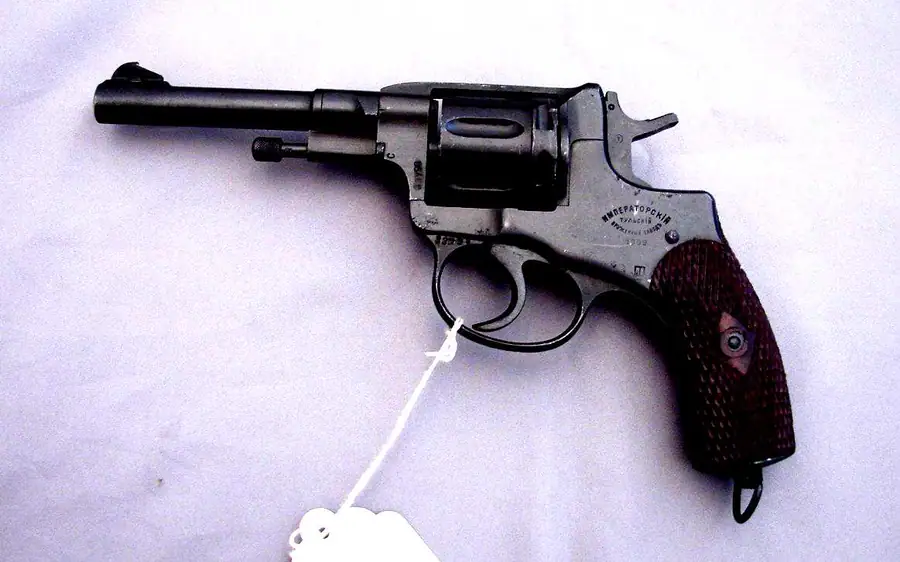

До 1918 года государственной приемкой служили двуглавый орел с буквами под ним и молоток, заключенный в круг (ставился на стволы, курки, спусковые крючки, казенники и ползуны). На остальных деталях рамки и барабана использовался молоток без круга. С 1918 года все детали начали клеймить молотком без круга, а с 1929 года основным клеймом приемки стала звезда. Однако из-за огромного складского задела деталей царские комплектующие с «молотками» регулярно встречаются на револьверах советского периода вплоть до конца Великой Отечественной войны. На тульских револьверах военных лет (1940–1941 гг.) фиксируется клеймо «Ф», а клеймо «ЗБ» встречается на ижевских Наганах 1943–1945 годов выпуска

.

Модернизация конструкции и изменения по годам

Конструкция Нагана претерпевала изменения на протяжении полувека:

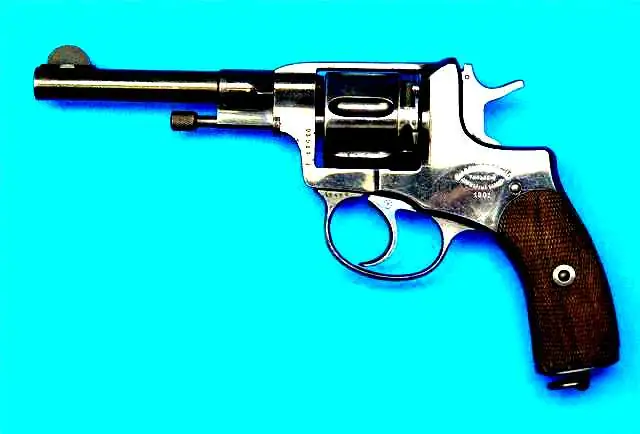

• 1895–1911 гг. — полукруглая мушка, на правой стороне рамки расположен штырек (пенек) для фиксации дверцы, дверца имеет соответствующую прорезь.
• 1912–1920 гг. — конструктивно идентичны предыдущим выпускам, изменения коснулись только клеймения

,

.

• 1921–1929 гг. — выпуск исключительно самовзводного (офицерского) варианта. До начала 1930-х годов мог встречаться полностью синий УСМ (за исключением собачки, винта, пружины шатуна, бойка и его шпильки). С 1929 года внедрена сварная конструкция шомпола (головка приваривалась электросваркой для экономии металла)

,

.

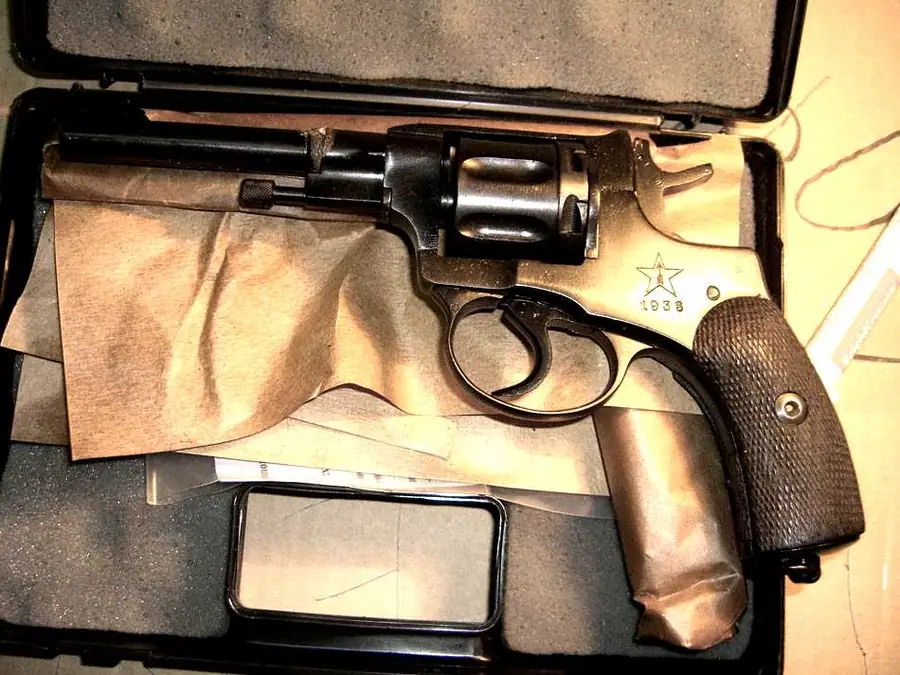

• 1930–1941 гг. — проведена масштабная модернизация: треугольная прорезь прицела заменена полукруглой; мушка стала усеченной (утверждена 7 мая 1930 года); убран фиксирующий штырек на рамке и прорезь на дверце барабана; рифление на курке в виде зубца заменено прямоугольным; изменен профиль затыльника рукоятки (стал более острым)

,

.

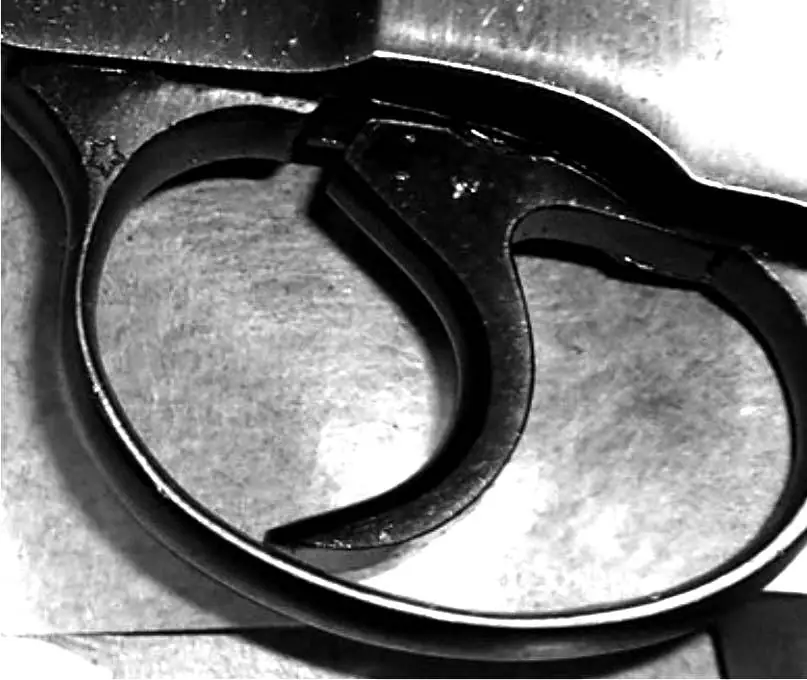

• 1942–1945 гг. — упрощение военного времени: для ускорения процесса переход на нижнее ушко спусковой скобы сделали плавным с галтелью (до 1942 года переход был угловым). Деревянные накладки рукояти начали заменять на пластмассовые (бакелитовые). Обработка поверхностей стала грубее — долы барабана выполнялись только грубой поперечной фрезеровкой без последующей продольной чистовой шлифовки

,

.

Серийные номера и система учета

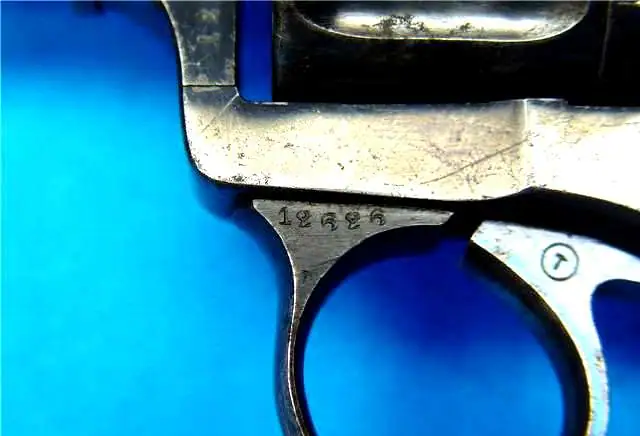

В царский период серийный номер ставился также на переднюю часть спусковой скобы (практиковалось до 1914 года). Цифровая нумерация сохранялась вплоть до 1938 года, после чего номер стал буквенно-цифровым (серия из букв менялась при достижении числа 999). На переднем торце барабана номер до 1938 года состоял только из четырех цифр, а позже стал дополняться буквами серии.

Участники отмечают, что учет револьверов в Российской империи, вероятно, велся без жесткой привязки к году выпуска на крышке. При заменах крышек во время советских ремонтов год выпуска часто перебивался под актуальный учетный стандарт либо проставлялся заново, тогда как на экземплярах с дореволюционной заменой крышек оригинальные годы не исправлялись.

Ремонтные клейма и определение оригинальности сборки

Капитальный ремонт обозначался специфической маркировкой на рамке:

• Прямоугольник (или квадрат), разделенный пополам — стандартное ремонтное клеймо (ставилось как при восстановлении оружия после Гражданской войны с 1928 года, так и при модернизации прицельных приспособлений с 1932 года). Перечеркнутый по вертикали квадрат характерен для ижевского арсенального ремонта.
• Ромб — обозначение нестандартного капитального ремонта в специализированных мастерских.

Найти револьвер до 1930-х годов выпуска в полностью заводском сборе практически невозможно из-за обязательных регламентных ремонтов и модернизаций. Родными деталями чаще всего остаются только рамка и крышка (при условии совпадения шрифта и отсутствия следов шлифовки старого номера). При арсенальных переборках барабан нередко заменялся на новый шлифованный с перебивкой номера. Родные накладки рукояти 1930-х годов делались из темного или среднего по тону дерева без номеров (иногда со звездочкой на среднике), тогда как светлая «рыжая сосна» с выбитым номером рамки указывает на арсенальную замену после войны.

Вариации прицельных приспособлений и геометрии деталей

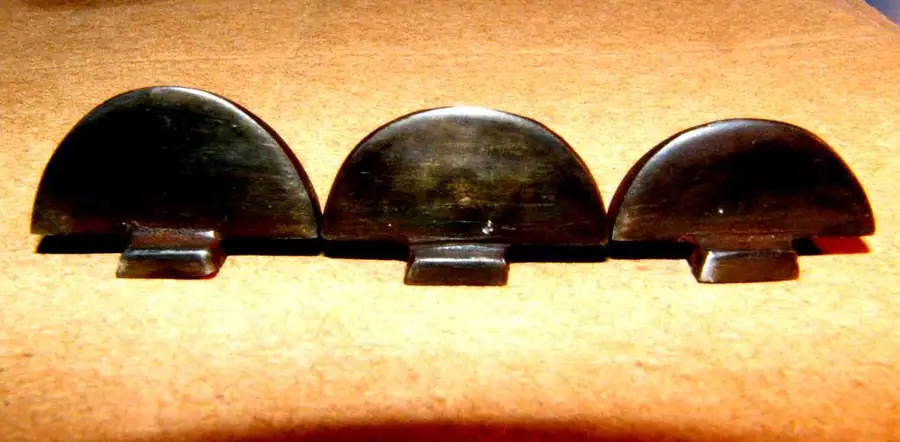

Мушки револьверов существенно различались не только по профилю (полукруглые ранние и усеченные поздние), но и по габаритам. Высота полукруглых мушек варьировалась в широких пределах (зафиксированы значения 9,3 мм, 10,2 мм и 11,1 мм при ширине от 17,5 до 18,7 мм). Мушки разной высоты с номерами (например, с цифрой «7») входили в ремкомплекты и использовались для индивидуальной пристрелки оружия по высоте, компенсируя нерегулируемый целик

. До 1928 года гребень мушки имел почти треугольное сечение шириной 1,25 мм, а при последующих ремонтах пропиливался под новый стандарт.

Кроме того, ранние царские спусковые крючки и курки отличаются большей тонкостью и филигранной ручной опиловкой по сравнению с более массивными и грубыми советскими деталями поздних выпусков

.
