Пулемет Максима: модификации, клейма, станки и комплектация ЗИП

Клейма производителей и серийная нумерация

При идентификации пулеметов Максима важную роль играет заводская маркировка

. На советских образцах встречаются следующие клейма производителей:

• Стрела — Ижевский завод;
• Звезда — Тульский оружейный завод (до 1941 года), а в 1942–1944 годах — Златоустовский машиностроительный завод №66 (производство в эвакуации);
• Трапеция — Тульский завод №535 (1942–1945 годы).

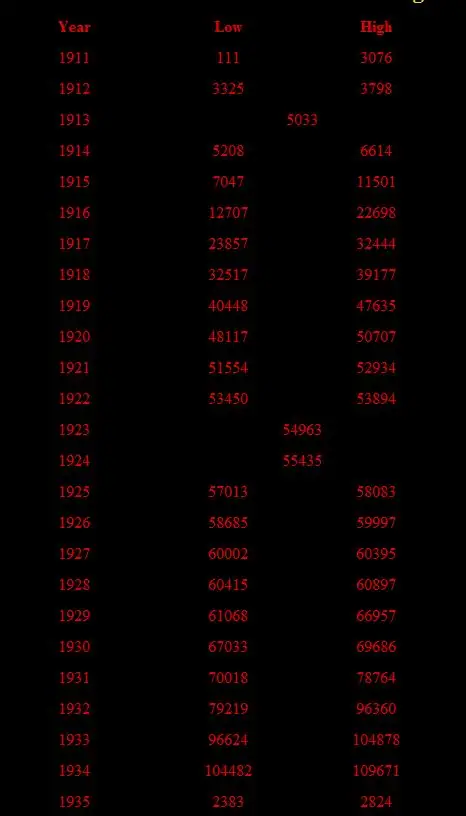

Порядок нумерации оружия менялся: начиная с 1935 года отсчет номеров открывался заново в начале каждого года

. Начиная с 1938 года в серийных номерах стали применяться буквы. На стыке периодов встречаются пересечения пограничных номеров.

Особенности станков и их учет

Номера на теле пулемета и на станке не должны и не могут совпадать, так как станки и тела пулеметов проходили по абсолютно разным системам учета

.

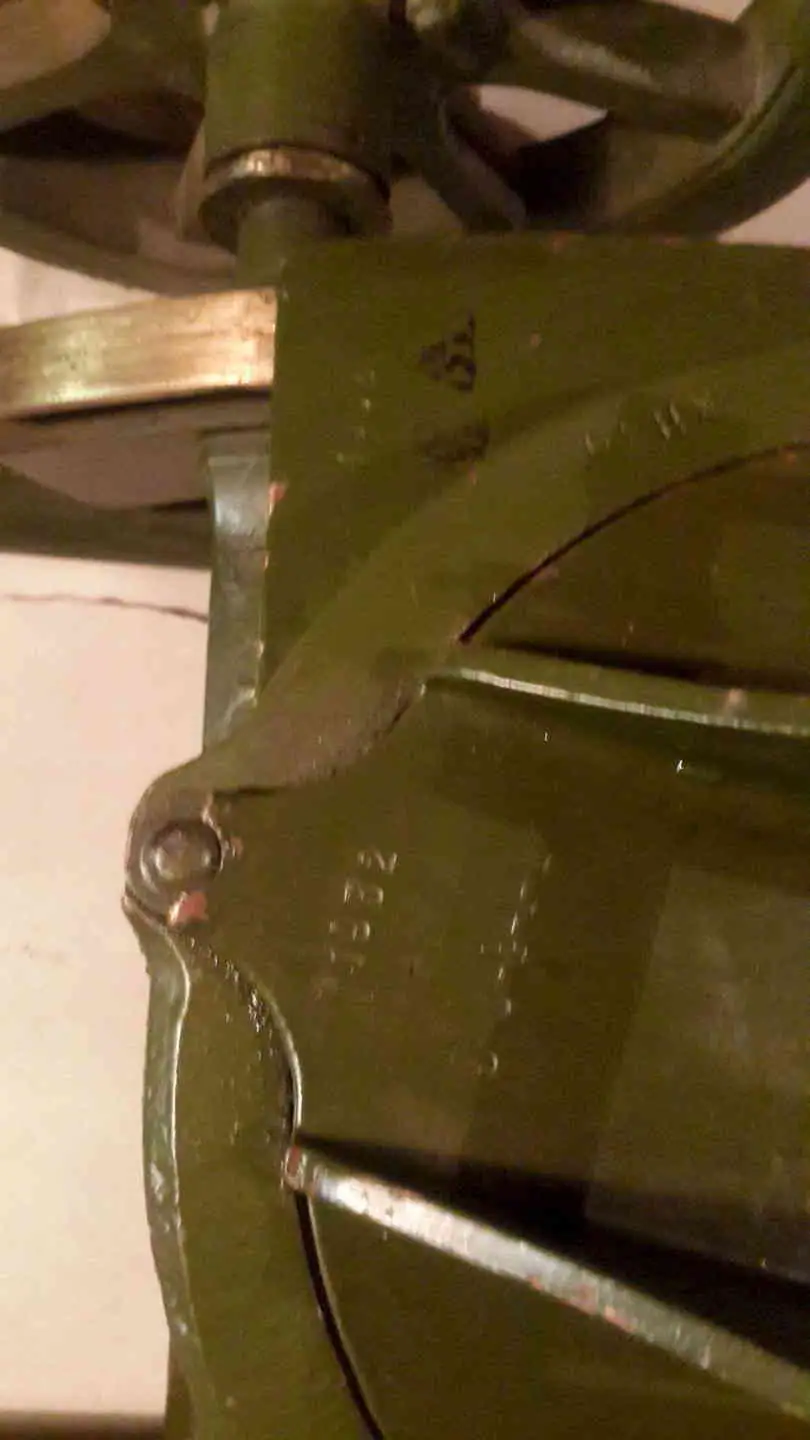

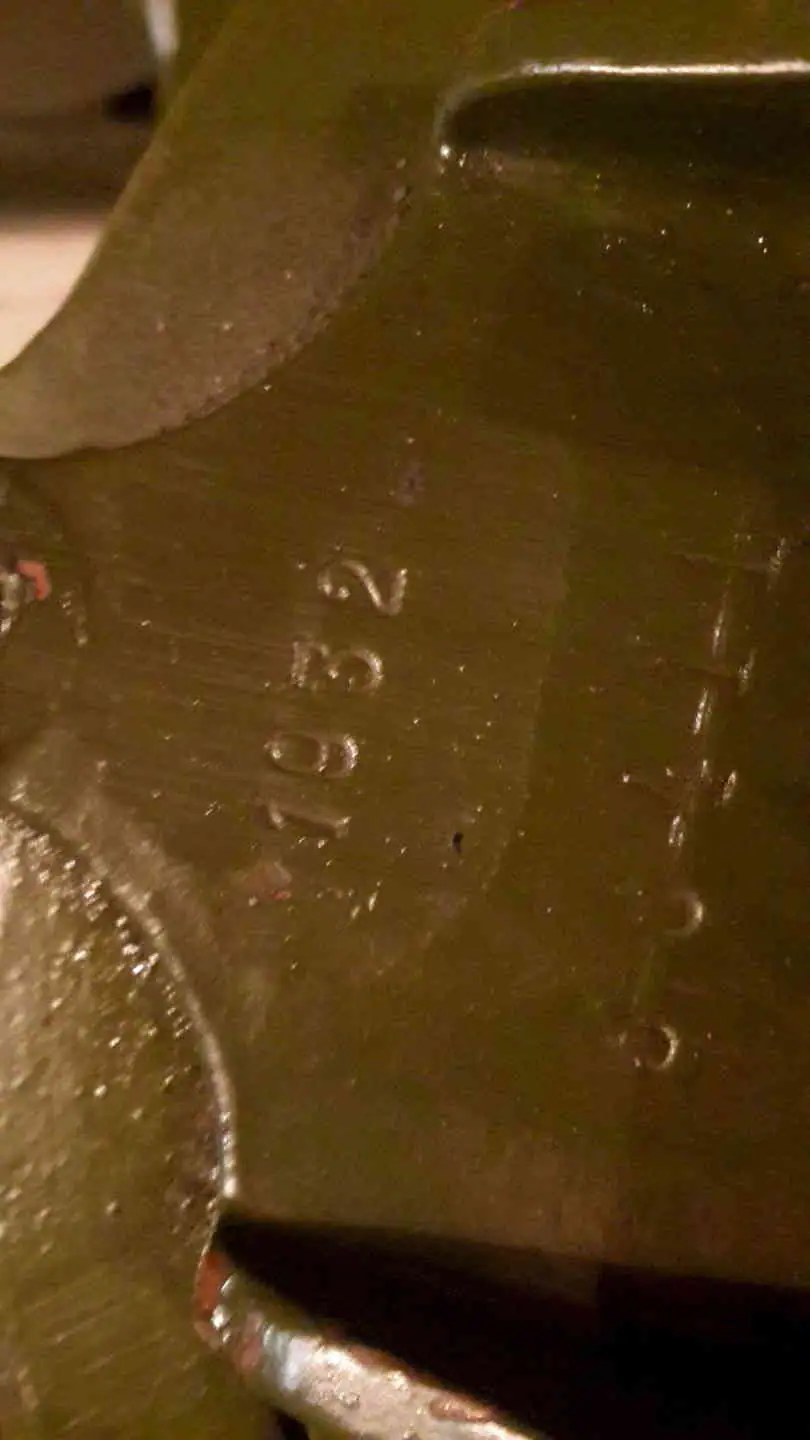

Год выпуска и буквенно-цифровой номер станка наносились на вертлюге спереди, между станинами под кожухом пулемета

. Клеймо завода-изготовителя между годом и номером на станине присутствует не всегда.

Конструктивные отличия и модернизации деталей

Пулемет Максима в процессе службы регулярно модернизировался, из-за чего на деталях одного образца встречаются элементы разных эпох

.

• Кожухи ствола: Вопреки распространенному мнению, что ребристые кожухи появились исключительно в советский период, часть дореволюционных пулеметов царского выпуска также оснащалась ребристыми кожухами

. Гладкие кожухи получили широкое распространение в том числе ради упрощения и удешевления производства.

• Прицельные приспособления и лентоприемники: Различия ранних и поздних узлов (включая лентоприемники под холщовую ленту и универсальные под металлическую, кожухи с широкой заливной горловиной для снега и льда) детально зафиксированы в руководствах службы, где модификации разграничиваются периодами «до 1941 года» и «после 1941 года»

.

Ящики, сумки и принадлежности (ЗИП)

Укладка и состав инструмента к пулемету Максима со временем упрощались и сокращались

.

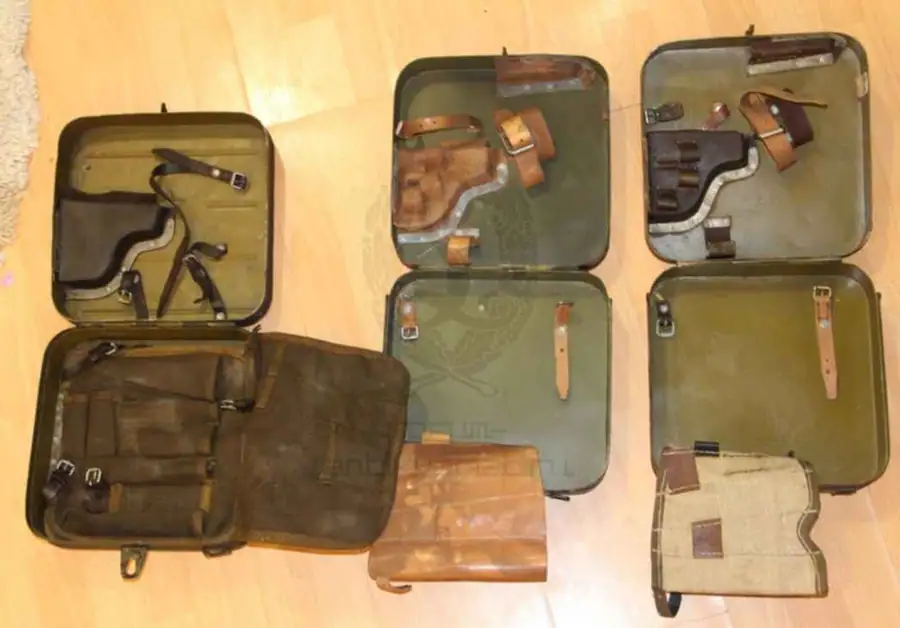

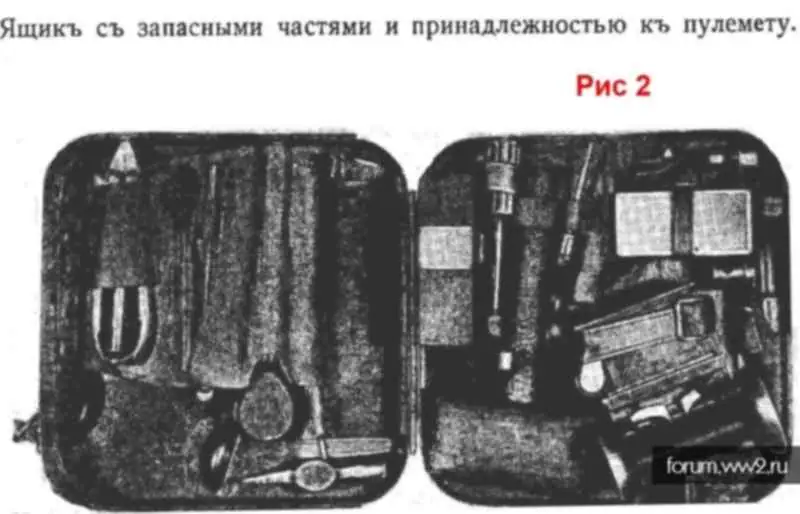

• Ящики для ЗИП: На ранних металлических царских ящиках ко дну приклепывались специальные колпаки — выколотки, образующие выемки для помещения запасного лентоприемника старого образца

. Позднее, после упрощения лентоприемника, ящики выпускались с ровным дном. Советские ящики отличались выштампованной звездой и ребрами жесткости

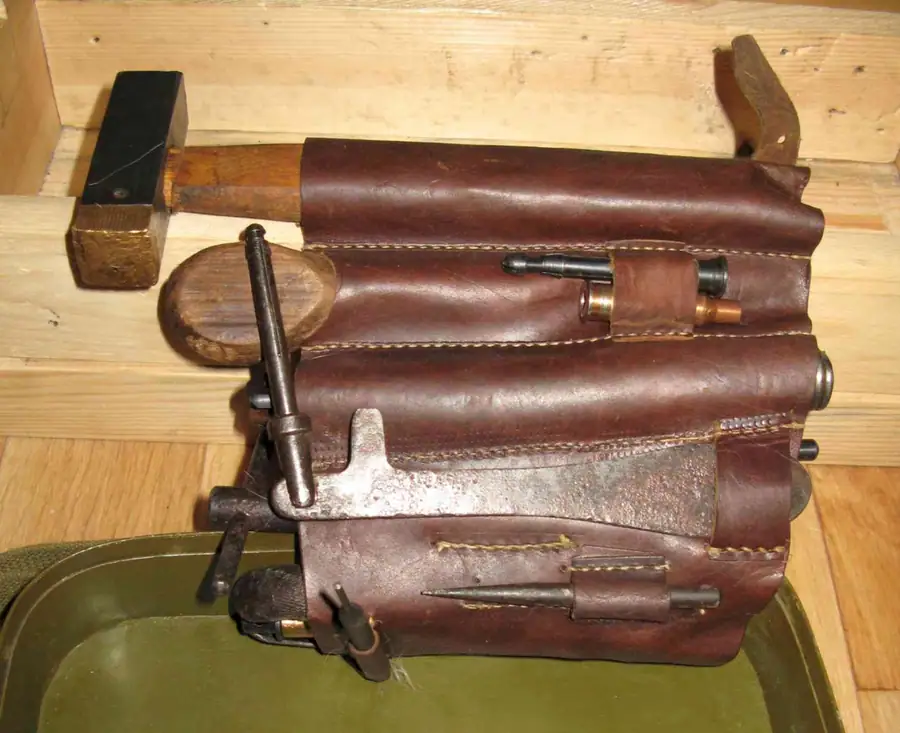

. Внутренние карманы ранних ящиков выполнялись из кожи, поздних — из брезента

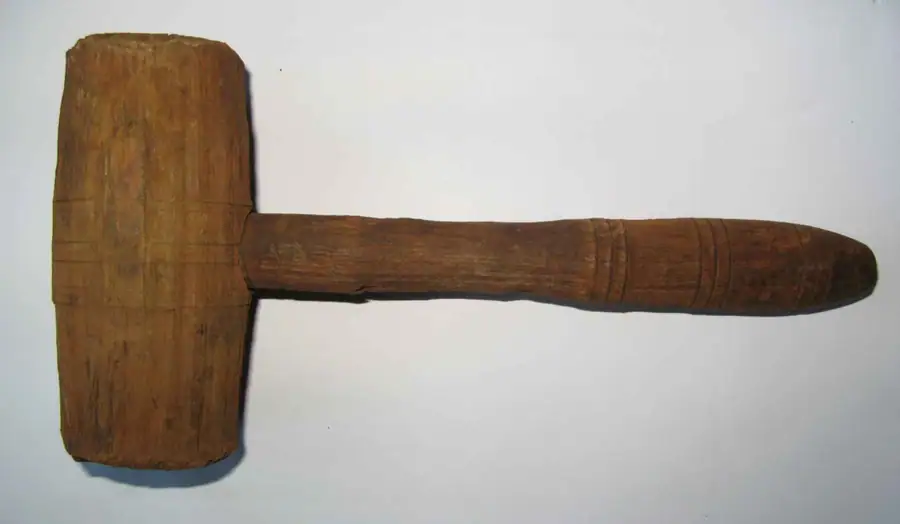

. Ремни для фиксации запасного лентоприемника в советское время заменили на крепление для деревянного молотка.

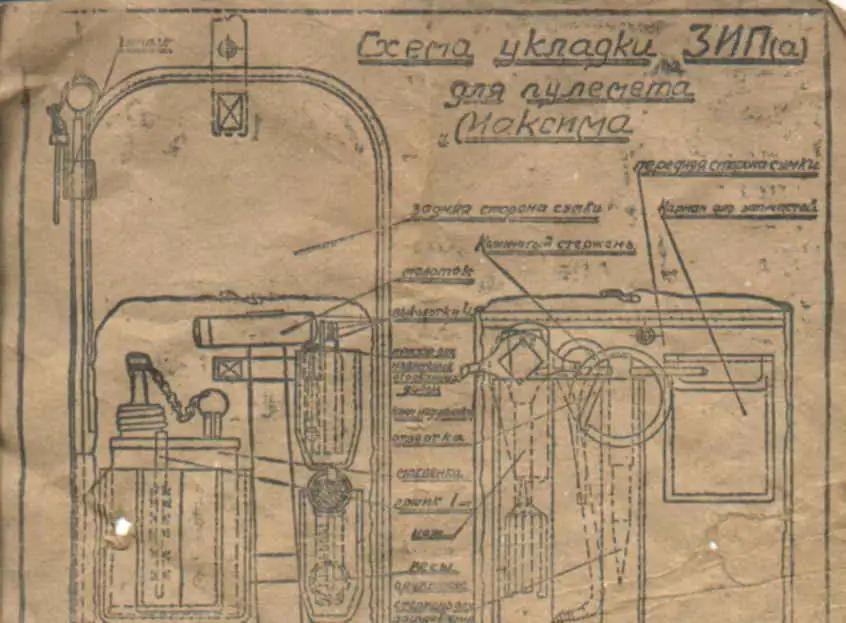

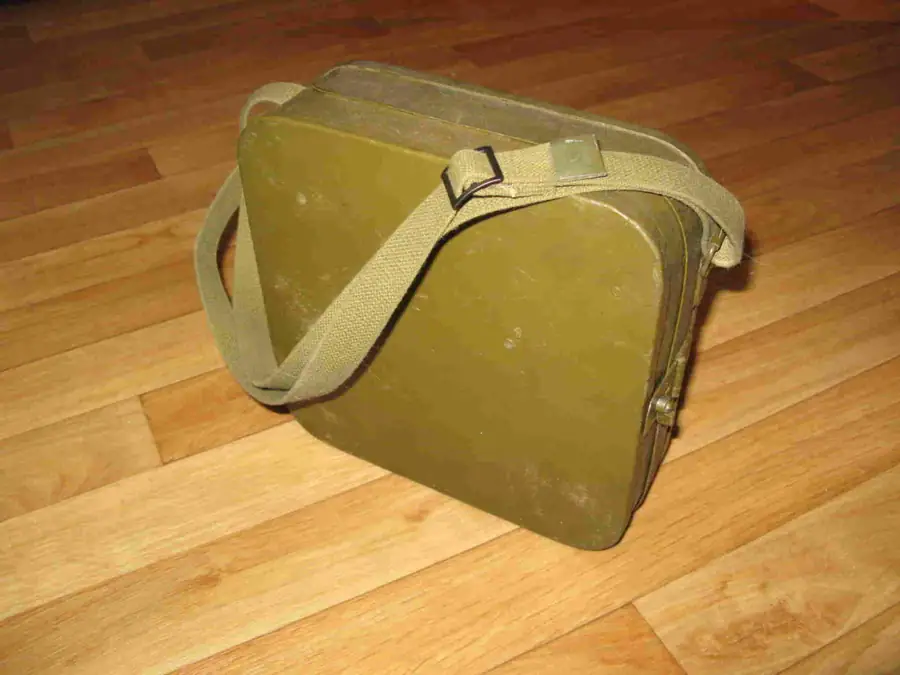

• Сумки: Для переноски использовались брезентовые сумки с наружным креплением для составного шомпола (в металлическом ящике для шомпола места не предусматривалось)

.

• Емкости для жидкостей: В стандартный патронный короб укладывался комплект из трех бидонов: двухлитровая емкость под воду, а также емкости для ружейной смазки («М») и щелочного состава («Щ»)

.

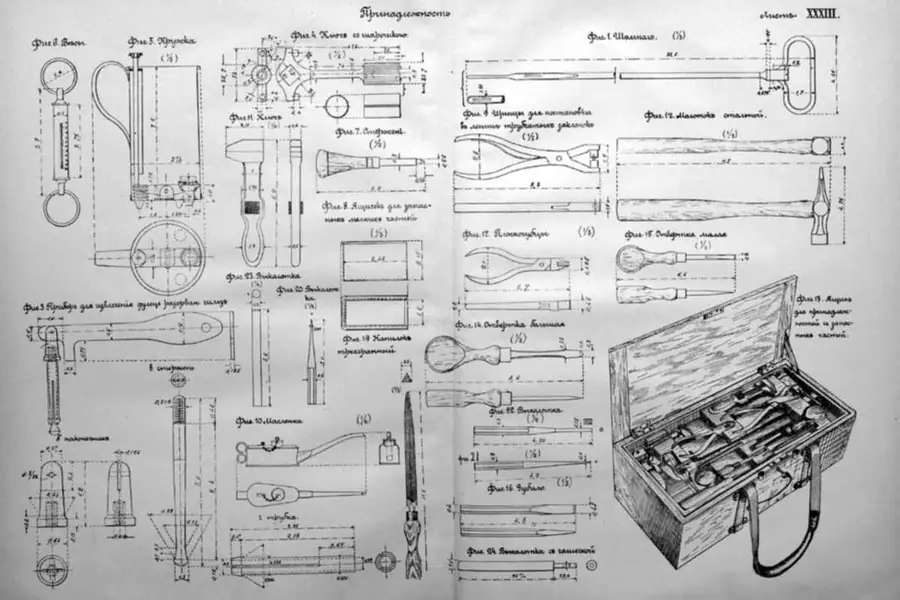

Различия штатного инструмента и приспособлений

Конструкция отдельных предметов ЗИП менялась по годам и заводам

:

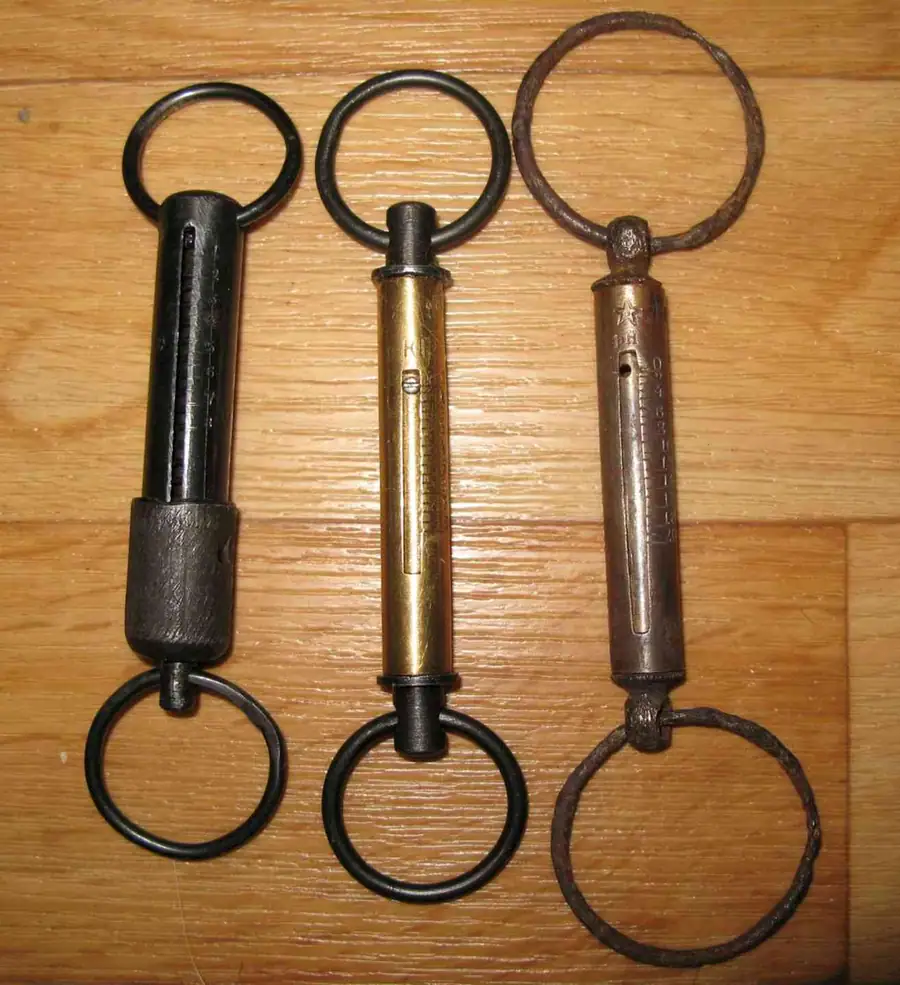

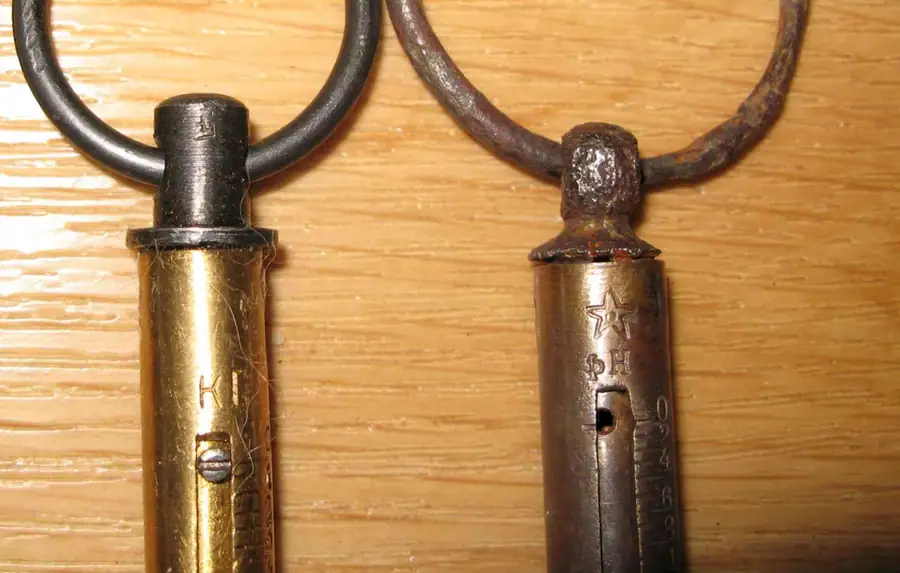

• Динамометр возвратной пружины: На ранних латунных приборах шкала размечалась в фунтах (до 20 фунтов), затем в килограммах (до 8 кг), а пружина работала на растяжение. В поздних и современных образцах с черным корпусом пружина работает на сжатие

.

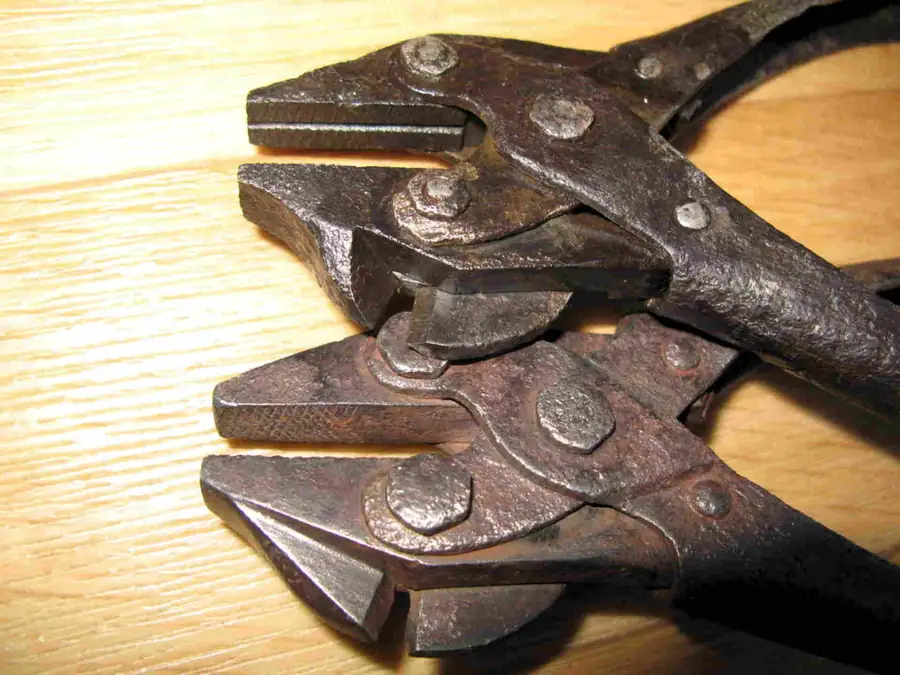

• Плоскогубцы: Встречаются варианты со сплошной сквозной осью и с двумя раздельными осевыми винтами, а также модификации без встроенных бокорезов

.

• Извлекатели гильз: Ранний инструмент для извлечения оборванной части гильзы при поперечном разрыве снабжался рукояткой

. Поздний вариант рукоятки не имеет: он снабжен закраиной под зацеп извлекателя замка, вставляется в пулемет подобно патрону и вытягивается затвором

.

• Сальниковая набивка: Для герметизации кожуха применялся асбестовый шнур двух типов — тонкий для заднего сальника и толстый для переднего

.

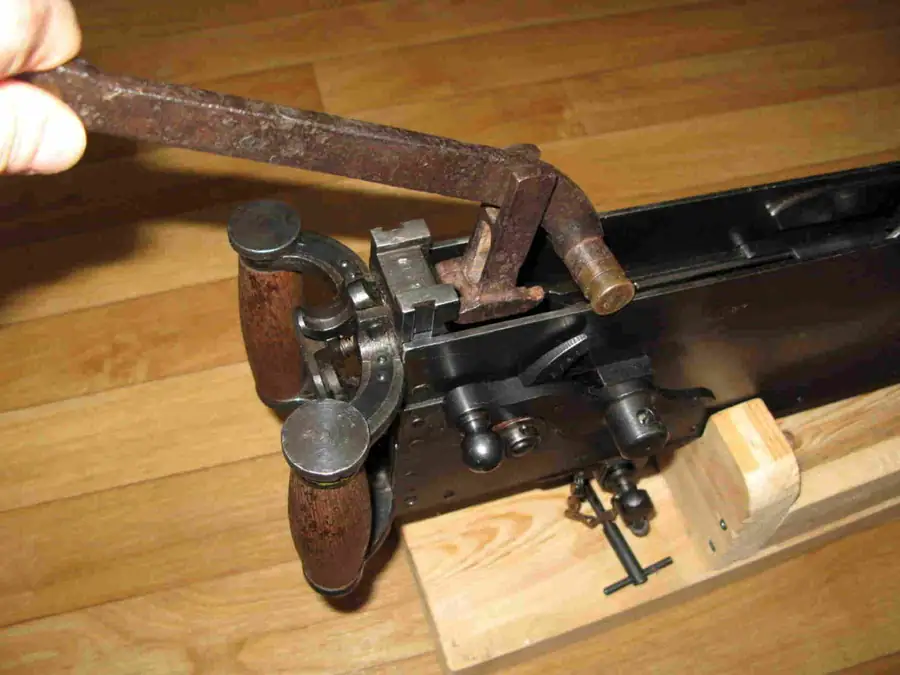

• Мастерской инструмент: Для сборки и разборки в оружейных мастерских применялись подставки, упрощенные струбцины и специализированный винтовой прибор Райцына, предназначенный для демонтажа затыльника и боковых задвижек короба

.
