Тюнинг пускового устройства ПУ-4: эстетические насадки и картриджи под калибр .22 NC

Внешний тюнинг и насадки на корпус

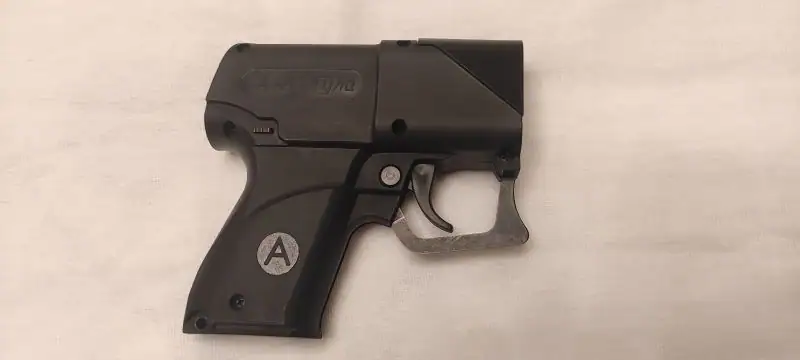

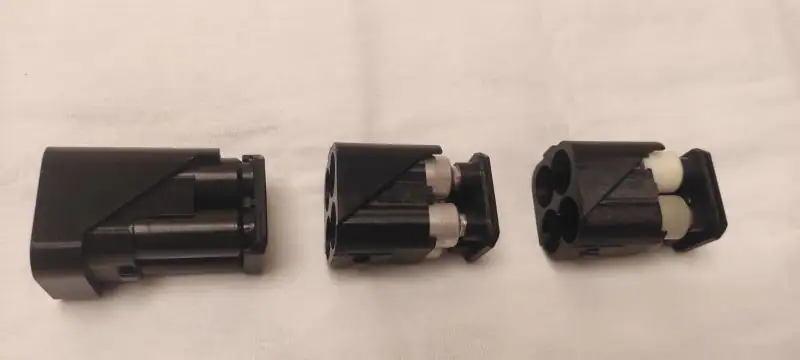

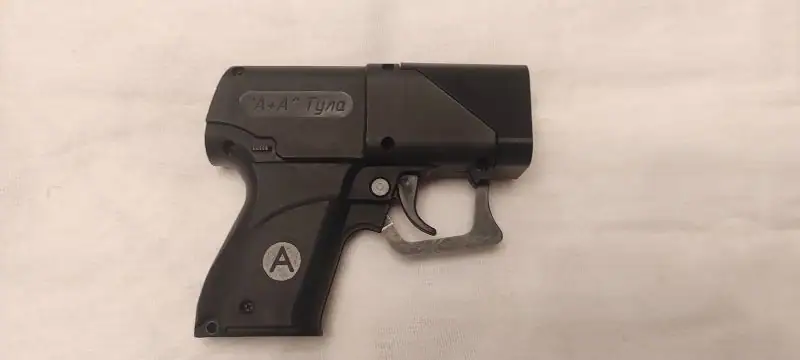

Базовый внешний вид устройства ПУ-4 вызвал нарекания у пользователей, в связи с чем были спроектированы специальные надульные насадки, закрывающие ствольную часть и делающие силуэт устройства более массивным и законченным

,

,

. В первых версиях насадок отмечались ограничения по боеприпасам: при их установке возникали сложности с аэрозольными баллончиками БАМ 18х51 из-за их большего диаметра по сравнению с переходниками под БАМ 13х51, что приводило к смещению центра накола капсюля

,

.

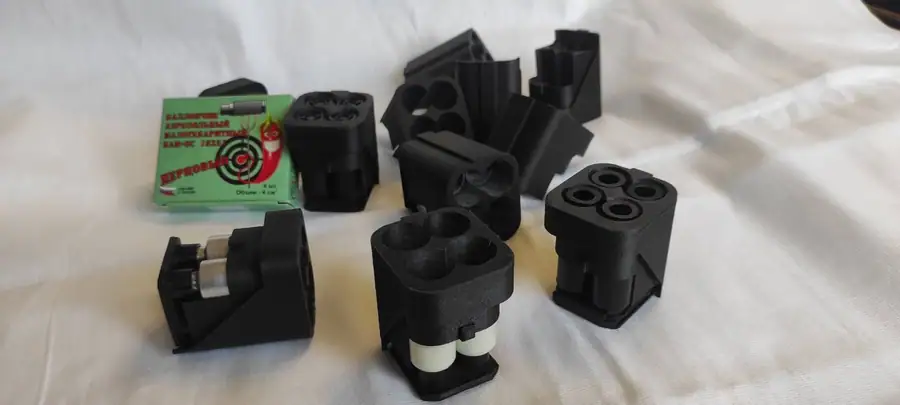

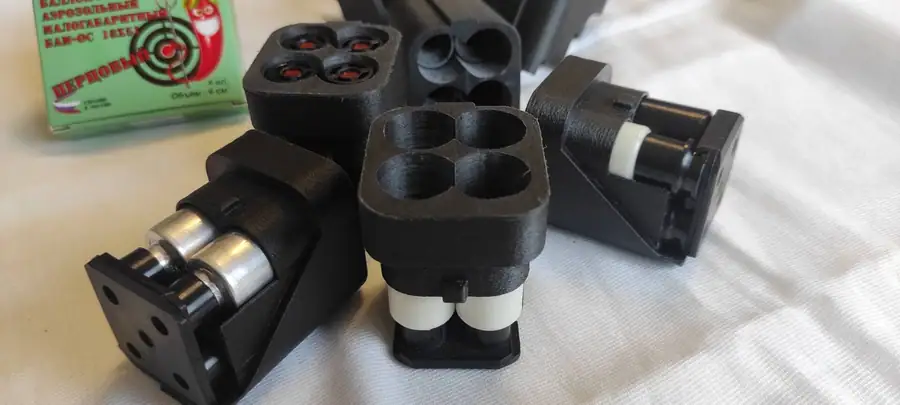

Позднее разработчик представил финальные универсальные версии насадок, выполненные из армированного полиамида

,

. Данная модификация подходит под все штатные типы обойм и расходных материалов без необходимости доработки напильником или наждачной бумагой.

Картриджи под патроны калибра .22 NC

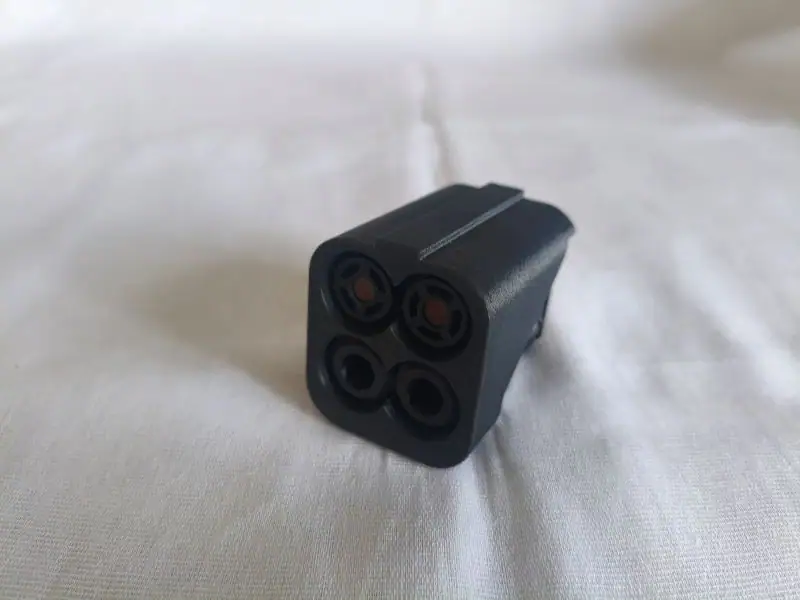

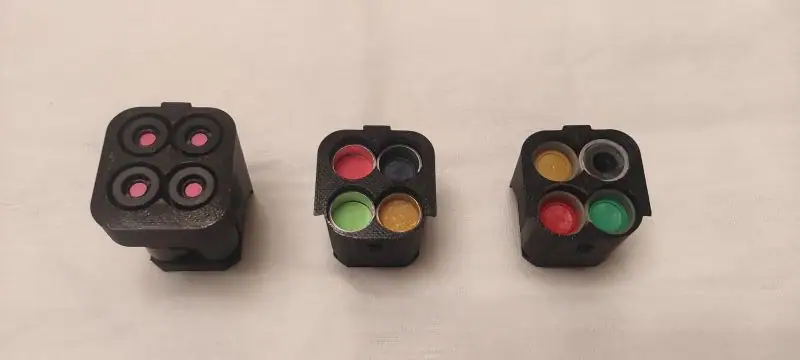

Для расширения функционала и удешевления шумовой стрельбы были разработаны картриджи под патроны бокового боя калибра .22 NC

,

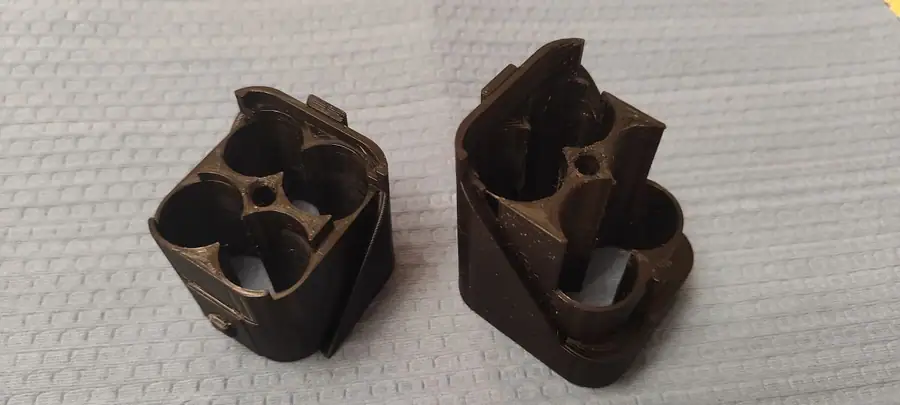

. В конструкции предусмотрены внутренние защитные перегородки (рассекатели), физически препятствующие заряжанию твердых метаемых снарядов.

В качестве боеприпасов для этих картриджей успешно протестированы:

• Коричневые монтажные патроны Hilti (отмечены как относительно дорогие);
• Белые патроны китайского производства «Гефест» (около 500 рублей за упаковку из 100 штук).

Экономическая целесообразность таких адаптеров обусловлена высокой стоимостью стандартных капсюлей на рынке.

Механика адаптации центрального боя под кольцевой

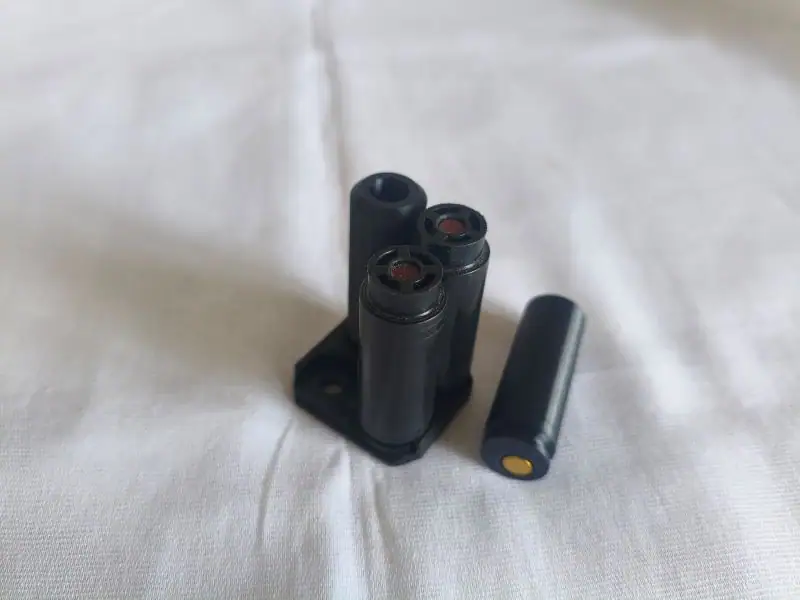

Поскольку ударно-спусковой механизм ПУ-4 рассчитан на бойки центрального боя, возникает вопрос инициации патронов бокового (кольцевого) воспламенения. В картриджах эта проблема решена за счет эксцентриситета: ось патронника смещена на 2,8 мм относительно центральной оси гильзы/картриджа. За счет этого смещения штатный центральный боек пускового устройства попадает ровно в край (закраину) гильзы калибра 5,6 мм.

Прочность материалов и альтернативные калибры

В сообществе обсуждалась возможность создания аналогичных полимерных гильз-переходников под распространенные светозвуковые патроны 10ТК или 10х24. При внешнем диаметре картриджа 18 мм и внутреннем канале под патрон 10 мм толщина стенок составляет 4 мм. Однако в районе фиксирующей проточки (диаметр 14 мм) стенка истончается до 2 мм. Существуют опасения относительно живучести напечатанных на 3D-принтере полимерных деталей при стрельбе мощными зарядами Hilti, так как монтажные патроны существенно различаются по навеске и развиваемому давлению.

Правовые аспекты и безопасность

Отдельное внимание уделено юридической стороне вопроса. Изготовление устройств под сертифицированные светозвуковые патроны (вроде 10ТК) строго регламентировано Федеральным законом «Об оружии» и требует лицензирования. Индустриальные патроны и устройства для инициирования сертифицированной гражданской пиротехники находятся в менее жестком правовом поле. При этом пользователи отмечают важность наличия глухих несменяемых перемычек в картриджах, чтобы исключить возможность дульного заряжания поражающими элементами при проведении криминалистической экспертизы.
