Охранный сигнализатор «Лиана-1»: расходники, замена провода и радиооповещение

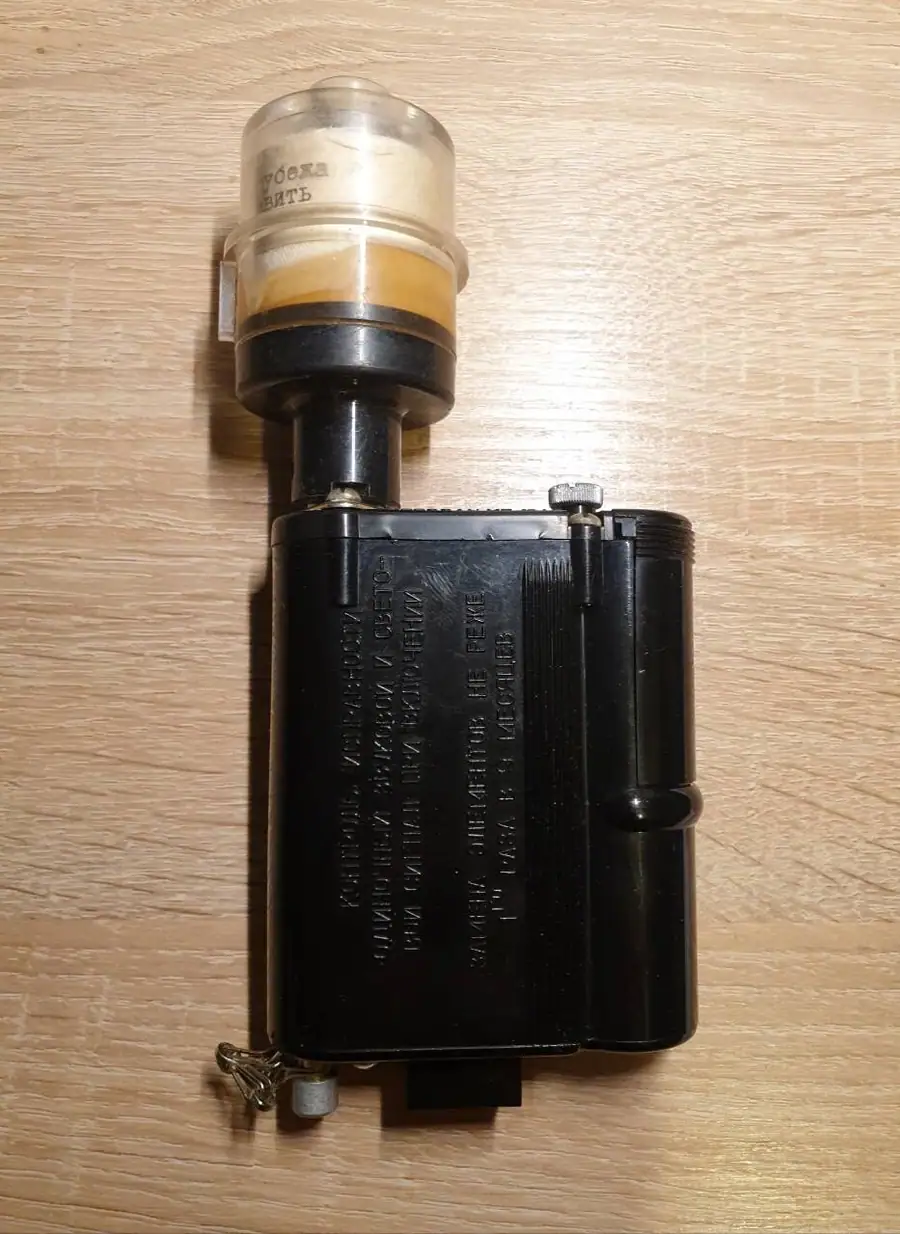

Охранный сигнализатор «Лиана-1» представляет собой автономный прибор, фиксирующий обрыв микропровода при попытке преодоления рубежа

. Штатный провод зеленого цвета в катушках со временем расходуется, а оригинальные советские запасы постепенно иссякают.

Совместимость и источники микропровода

Оригинальные катушки от «Лианы» и схожего сигнализатора «Кувшинка» периодически встречаются на вторичном рынке, однако запасы ограничены. В качестве современной альтернативы используется микропровод от современных систем обнаружения:

• Применяются бухты на 1000 метров от извещателя «Москит» (производитель Forteza).
• Провод от «Москита» прижигается по аналогичной схеме и без проблем работает со старыми сигнализаторами типа «Лиана».
• Подходят практически любые обрывные провода для отечественных извещателей, за исключением системы «Трепанг-М».
• На профильных сайтах встречаются катушки длиной 1500 метров, однако цена на них для одноразового рубежа считается завышенной.

Изготовление многоразовых катушек

Штатные кассеты сигнализаторов одноразовые, но их конструкция допускает переделку в многоразовый формат. Корпус катушки дорабатывается таким образом, чтобы он открывался для быстрой замены бухты. Новая намотка микропровода укладывается внутрь, а концы провода подготавливаются методом термического прижигания лаковой изоляции, обеспечивая надежный контакт в клеммах извещателя.

Интеграция с радиостанциями для дистанционного оповещения

Чтобы дежурному не находиться непосредственно рядом с сигнализатором и не тянуть длинные провода к посту, систему связывают с бюджетной портативной рацией (например, Baofeng):

• Настройка радиостанции: активируется функция активации передачи голосом (VOX) и выставляется лимит времени передачи (TOT) от 15 секунд до нескольких минут.
• Акустическая связь: от штатной гарнитуры отрезается наушник, микрофон изолируется и крепится изолентой вплотную к пьезоизлучателю звука сигнализатора.
• Питание и скрытность: рация оснащается переходником под аккумуляторы формата 18650 для автономности. Комплект из сигнализатора и радиостанции заворачивается в теплоизоляцию с полиэтиленом и закапывается в грунт.
• Антенна: используется выносная автомобильная антенна на магнитном основании, которую маскируют и поднимают повыше — на деревья или кустарник.
• Мониторинг: рации на посту настраиваются на прием двух каналов одновременно, позволяя слушать переговоры группы и контролировать рубеж.

Идентификация рубежей и отсечение ложных срабатываний

Дифференциация сработавших рубежей достигается настройкой функции ТОТ (ограничение времени передачи) на разное время для каждого направления:

• Рубеж на одном секторе настраивается на передачу писка в течение 15 секунд, на другом — 25–30 секунд.
• Данный метод позволяет различать габариты преодолевающих препятствие объектов. Если на дороге протянуть два провода на разной высоте, то при срабатывании нижнего (15 секунд) фиксируется проход пешехода, проезд легкового авто, мотоцикла или квадроцикла. Срабатывание верхнего яруса (25 секунд) говорит о проезде грузовика, БТР или танка.
• Для исключения 80% ложных ночных тревог провод рекомендуется натягивать на высоте около 80 см от земли — на этом уровне его свободно преодолевают мелкие и средние животные (лисы, собаки, зайцы, коты).
• Запрещается крепить микропровод к ветвям кустов, раскачиваемых ветром, во избежание механического обрыва линии.
