Сигнальные пистолеты ВПО-524 (СПШ, ОСП, ОСШ): устранение неисправностей и особенности конструкции

Самопроизвольное отстегивание ствола на СПШ

Наиболее распространенной проблемой модели ВПО-524-СПШ является выпадение или нештатное отстегивание ствола при штатном открывании. В норме ствол при нажатии на клавишу отпирания открывается на угол около 45 градусов. Дальнейшее открытие до 90 градусов и последующее снятие с рамки движением вверх должно происходить исключительно после принудительного нажатия выколоткой на отогнутый конец пружины экстрактора

,

.

Если ствол легко распахивается шире 45 градусов и соскакивает сам, заводское руководство рекомендует подогнуть пружину экстрактора, однако на практике эта мера малоэффективна. Коренная причина кроется в износе или деформации так называемых «рогов» передней части нижнего прилива ствола:

• Диаметр отверстия под ось в вертикальном направлении должен составлять 8,0–8,1 мм.
• Ширина прорези между «рогами» в норме составляет 7,0–7,1 мм. Если этот зазор превышает 7,3 мм, ствол неизбежно будет отстегиваться при открывании.

Для устранения дефекта требуется восстановить геометрию прорези. При сильном износе прибегают к наварке металла с последующей слесарной подгонкой в номинальный размер

,

.

Устранение люфта ствола на ОСП-30

Качка ствола в вертикальной плоскости на модели ВПО-524-ОСП встречается достаточно регулярно

,

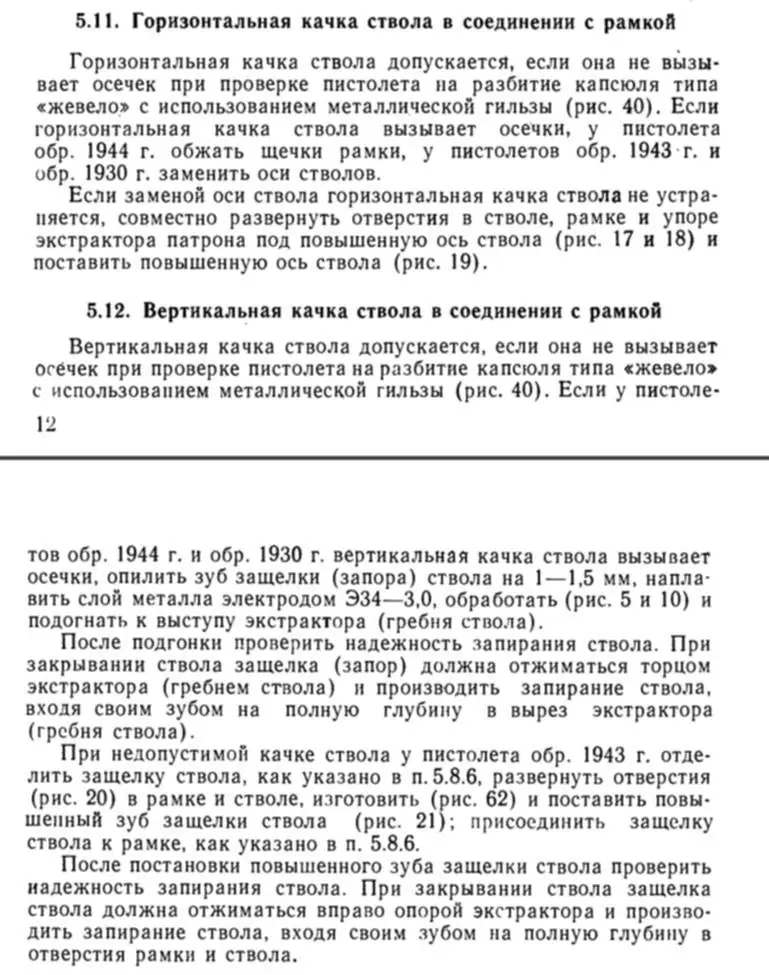

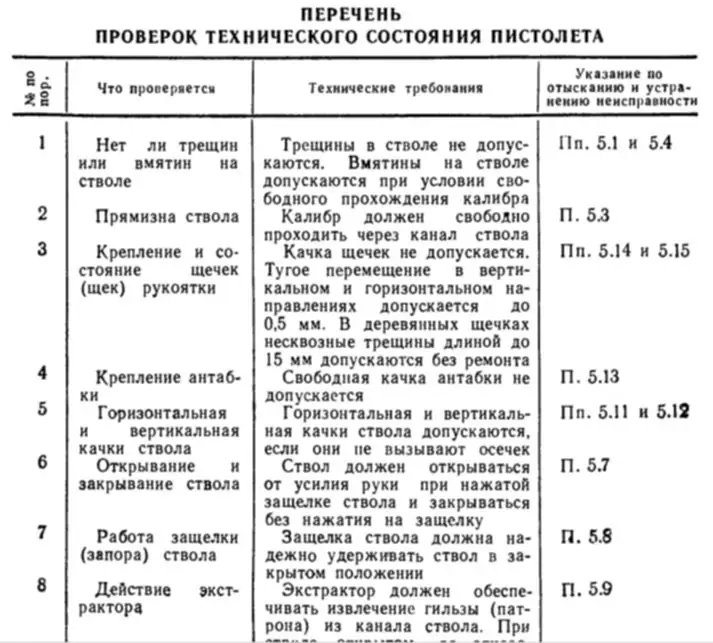

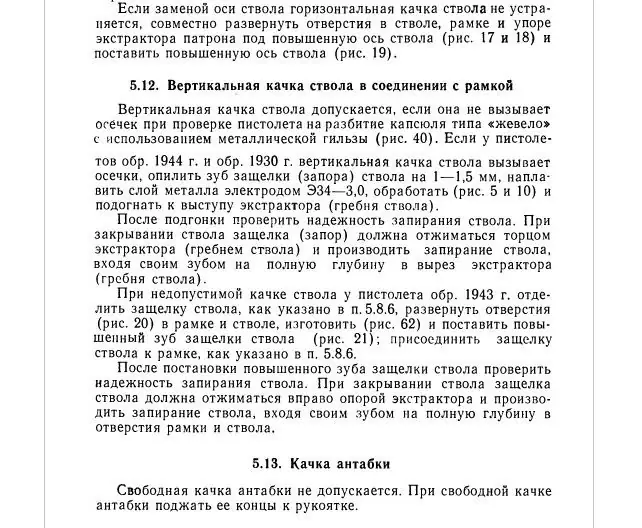

. Согласно официальным руководствам по войсковому ремонту, умеренный шат допустим, если он не приводит к осечкам при стрельбе. Если же люфт критический, его устраняют следующими методами:

1. Регулировка винта шарнира. В большинстве случаев достаточно аккуратно подтянуть осевой винт ствола шлицевой отверткой. Делать это следует пошагово, контролируя усилие открывания и закрывания: ствол должен запираться плотно, без лязга, но и без чрезмерного сопротивления.

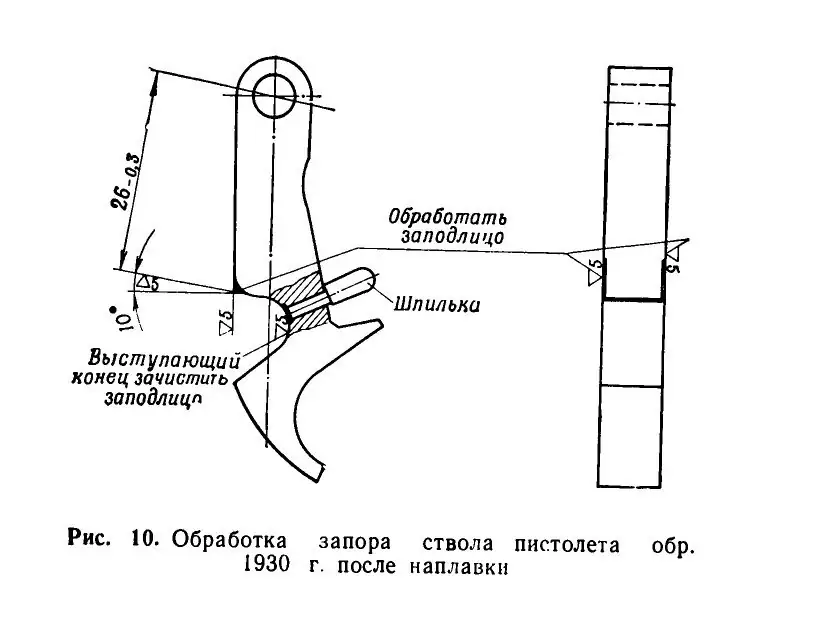

2. Устранение износа запирающего механизма. Если казенная часть люфтит относительно рамки даже при подтянутой оси, причина кроется в выработке запорного рычага или его винта. Проблема решается заменой винтов на ремонтные (с увеличенным диаметром тела), либо наплавкой металла на контактные площадки запорного рычага.

Особенности боевых пружин: ОСП-30 против СПШ

При подборе боевых пружин для ОСП-30 (индекс ГРАУ 56-Н-572) попытка использовать аналогичную деталь от СПШ (56-Н-574) сталкивается с несоответствием реальных размеров

,

:

• В справочной литературе указаны схожие габариты, однако на практике шток боевой пружины ОСП толще штока СПШ.
• Реальный наружный диаметр пружины ОСП-30 составляет около 9,2 мм против 8,0–8,2 мм у СПШ.
• Внутренний диаметр пружины СПШ меньше, из-за чего она не садится на направляющий шток пистолета ОСП без механической доработки.

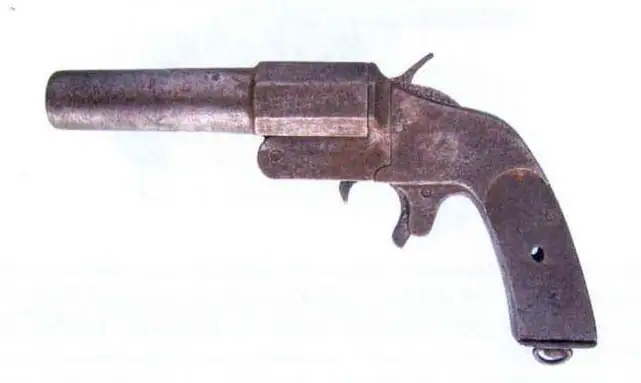

Кроме того, ранние модификации ОСП обр. 1926 г. принципиально отличаются от поздних: в них использовалась двуперая плоская пружина (по типу револьвера Нагана) и совершенно иная конструкция крышки рамки

.

Обслуживание УСМ и заводской деактив

Тугой ход спускового крючка на пистолетах ОСП чаще всего связан с загустевшей консервационной смазкой или некорректно подобранными пружинами спускового крючка и рычага запирания. Для восстановления штатной работы УСМ полностью разбирают, промывают в керосине и наносят свежую оружейную смазку.

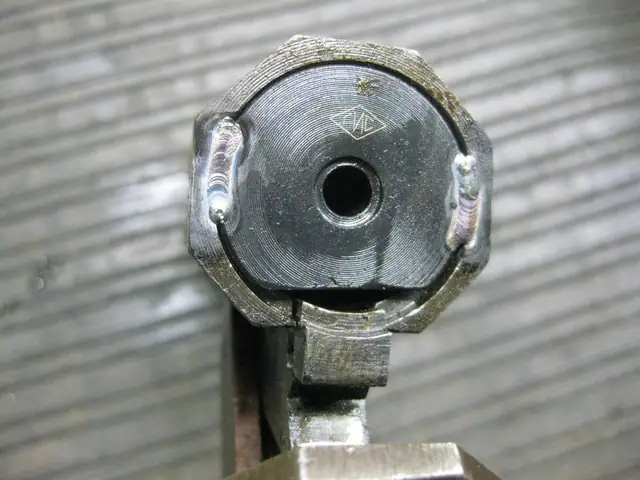

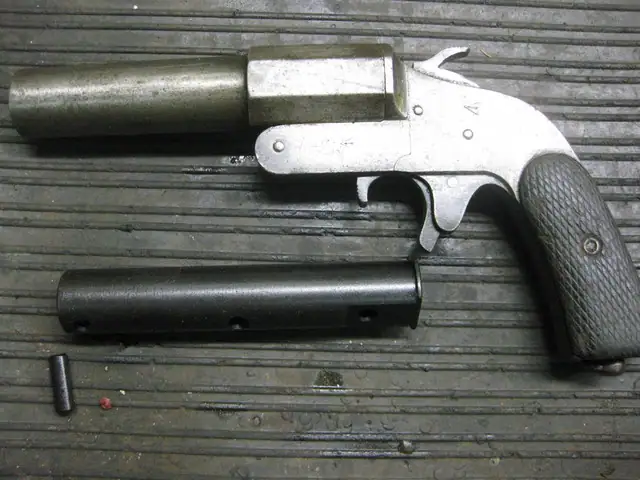

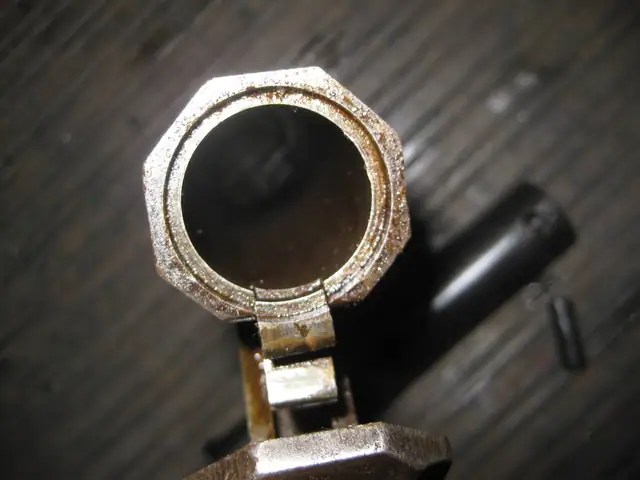

Деактивация охолощенных пистолетов серии ВПО-524 (выпускались заводом «Молот Оружие» только в 2017 году) выполнена максимально щадящим способом: основные детали не подвергались фрезеровке или ослаблению сверлением. Изменения свелись к установке калиберного вкладыша в ствол с последующей фиксацией неразъемным штифтом

,

,

.
