Полевая мобильная сигнализация для контроля тыла и обнаружения преследователей

Требования к мобильному сигнализатору

Базовая задача комплекса сводится к быстрой установке датчика у тропы и дистанционной передаче сигнала тревоги на расстояние от 1,5–3 до 10 километров при прохождении посторонних. Использование GSM-модулей в глухих лесных массивах нецелесообразно из-за отсутствия покрытия сотовой сети, а применение автомобильных сигнализаций с пейджерами или ультразвуковыми датчиками требует громоздкого питания и нестандартной сборки.

В качестве готовых портативных радиоизвещателей рассматриваются устройства класса «Аргут ОРК», передающие тревогу на портативную радиостанцию, однако их практическая дальность в условиях равнинной местности и чистого поля ограничена полутора километрами.

Пиротехнические и механические растяжки

Простейшим решением для обнаружения преследователей выступает механическая растяжка с рычажным пусковым устройством под резьбовой патрон «Сигнал охотника» или армейская сигнальная мина СМ-320, находящаяся в свободном обороте. Звуковой и световой эффект мины четко фиксирует преодоление рубежа, однако в лесной местности использование пиротехники несет серьезный риск возникновения пожара, а также выдает факт обнаружения самим преследователям.

Специальные обрывные сигнализаторы

Наибольшую эффективность показывают профессиональные сигнализационные комплексы обрывного типа, сопряженные с радиопередающими устройствами

:

• П12БМ «Трос» — высоконадежный герметичный прибор, не боящийся жары и мороза, главным недостатком которого является значительный вес.
• «Лиана-1» — ультракомпактный и легкий извещатель, позволяющий организовать рубеж охраны за минимальное время

.

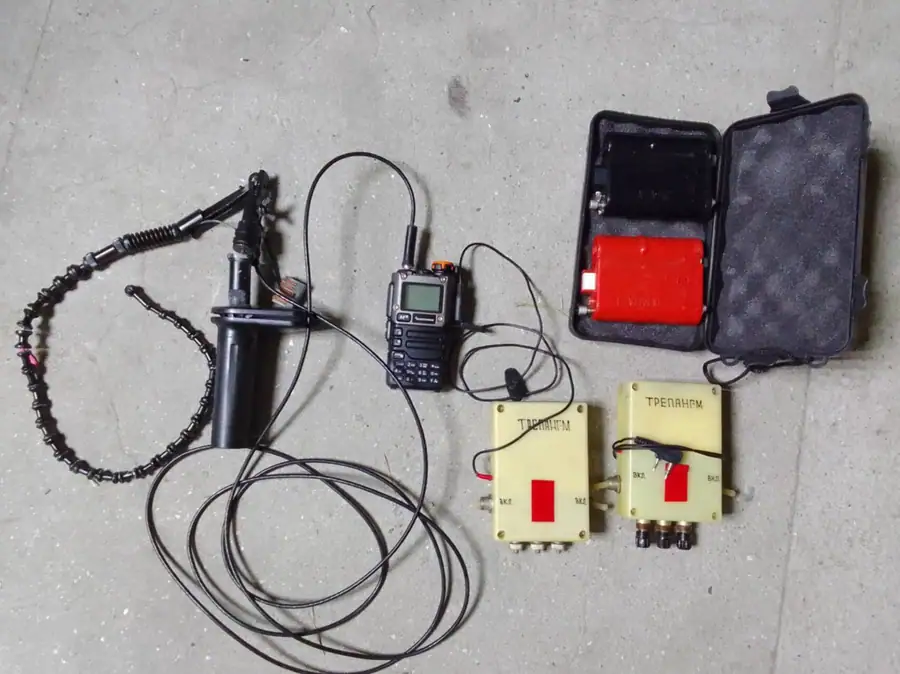

• «Трепанг-М» — прибор, рассчитанный на две линии контроля

.

• «Москит» — современный полевой извещатель.
• «Кувшинка» — оценивается как наименее надежный комплекс, из комплекта которого на практике обычно используют только катушки с микропроводом.

Датчиком выступает тонкий провод (в том числе сдвоенный). С его помощью можно оперативно перекрыть узкую лесную тропу или дорогу на ширину 20 метров, либо развернуть сплошной периметр протяженностью от 800 до 1000 метров

.

Правила установки и сопряжение с радиостанциями

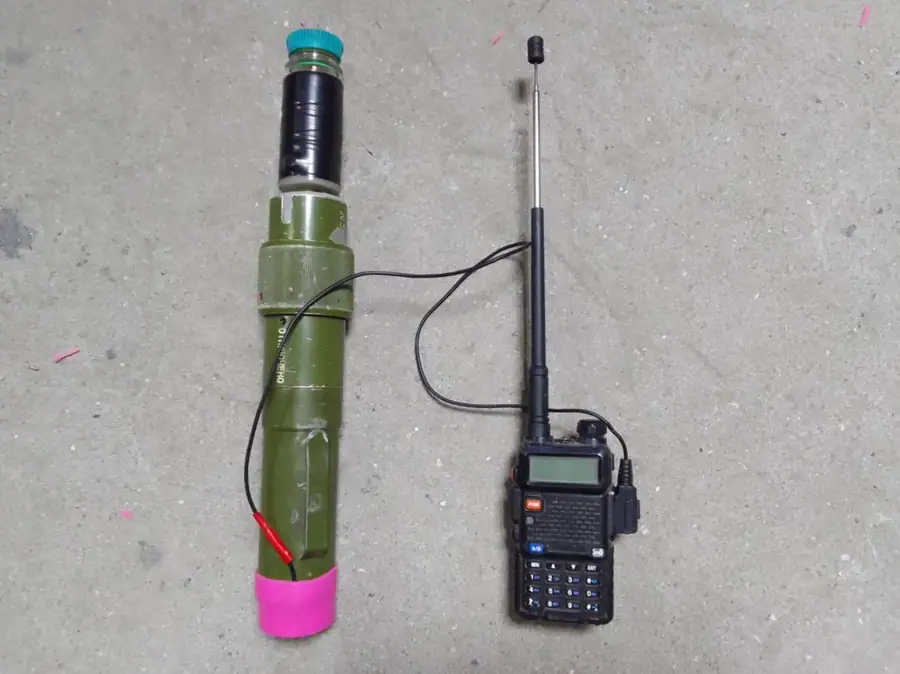

Дальность работы охранной линии напрямую зависит от мощности подключенной радиостанции и рельефа местности. При установке нескольких рубежей сигнал тревоги на экране приемника или по тональному радиосигналу позволяет точно идентифицировать конкретный сработавший датчик.

При монтаже обрывного провода критически важна высота подвеса: чтобы исключить ложные тревоги от бродячих животных и зайцев, провод натягивают строго на уровне пояса человека. Для маскировки прибор вместе с радиостанцией можно полностью закопать в грунт, оставив снаружи только провод-антенну, замаскированную в ветвях кустарника. По окончании выполнения задачи оборудование может быть скрытно извлечено.

Системы сброса на ходу

Для постановки сигнализатора в процессе отрыва от преследования проектируются автономные устройства на базе корпусов учебных мин типа ПОМ-2. Конструкция рассчитана на сброс без остановки движения:

1. Оператор выдергивает чеку и сбрасывает контейнер позади себя.

2. Подпружиненные упоры (лапы) переводят корпус в вертикальное положение, инициируя выдвижение антенны.

3. Пиротехнический узел отстреливает в стороны четыре линии тонкого обрывного провода на дистанцию 8–9 метров в кусты и траву, причем три линии выполняются сдвоенными для гарантированного обрыва идущим человеком.

Внутрь корпуса помещаются печатная плата портативной радиостанции (без дисплея, клавиатуры и динамика, с жестко зафиксированной частотой) и модуль сигнализатора «Лиана-1», питающиеся от единого аккумулятора с контролем разряда.
