Разработка и испытания обвеса для автоматов АК: кронштейны, буллпап-комплекты и эксплуатационные показатели

Линейка запатентованных оружейных доработок

Разработчиками представлен обширный перечень технических решений для стрелкового оружия, защищенных патентами в России и за рубежом (США, КНР, Гонконг, Европа)

. В перечень входят:

• Комплект модернизации КМ-АК-МБ (АК74МБ) для перевода оружия в компоновку буллпап без утраты штатных функций;
• Магазин со снаряжателем и счетчиком патронов;
• Складной приклад для АК-74 и АК-74М с механизмами быстрой регулировки щеки и затыльника;
• Многопланочные кронштейны БК-3С и БК-4С для установки фонарей, сошек, рукояток и лазерных целеуказателей;
• Быстросъемные крепления фонарей и кронштейны под подствольный гранатомет;
• Глушители: быстросъемные на штатный дульный тормоз-компенсатор АК-74, вихревые модели для ПП «Кедр», ПЯ и АК, а также интегральные решения для «Кедра» и глушители для ПМ;
• Кронштейны для прицелов: КК-1 (коллиматор), мостовые кронштейны МК-2, МК-3, МК-4 и низкопрофильный МК-5 (МК-5М);
• Специальные средства: выбрасыватель магазина и видеоприцел для стрельбы из-за угла на ПМ, саперный линемет на базе АК-74, регулируемая стрелковая опора.

Точность и повторяемость установки кронштейнов МК-5М и БК-4С

Практические замеры повторяемости положения кронштейнов при многократной переустановке проводились на дистанции 100 метров с использованием АК-103, зафиксированного в пристрелочном станке

,

. Контроль смещения осуществлялся по лучу лазерного целеуказателя.

В ходе теста низкого мостового кронштейна МК-5М было выполнено 20 циклов снятия и установки. По результатам отстрела 100% отметок луча ЛЦУ на мишени уложились в габарит 30х15 мм.

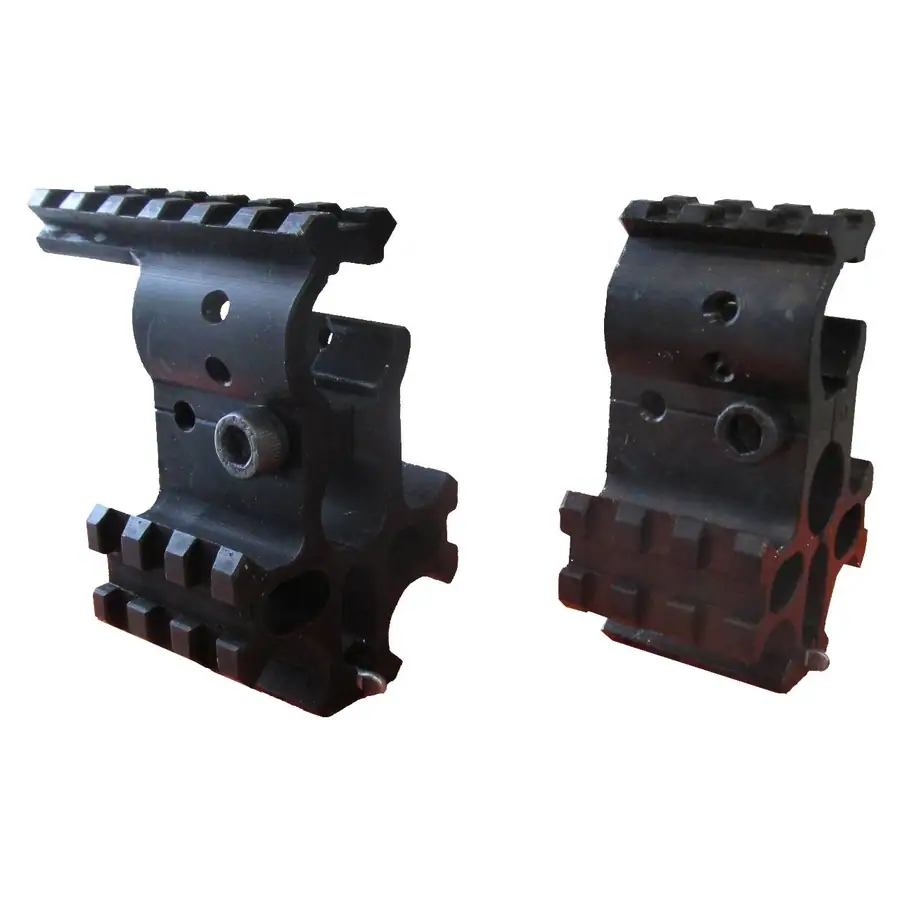

Аналогичное испытание из 20 переустановок провели для четырехстороннего кронштейна БК-4С1 с замерами по каждой направляющей планке:

• Верхняя планка: 100% отметок в площади 40х10 мм;
• Левая планка: 100% отметок в площади 40х10 мм;
• Правая планка: 100% отметок в площади 45х10 мм;
• Нижняя планка: 100% отметок в площади 40х10 мм.

При этом 75% всех отметок для кронштейна БК-4С сконцентрировались в пределах габарита 20х10 мм.

Временные нормативы монтажа и подгонка геометрии планок

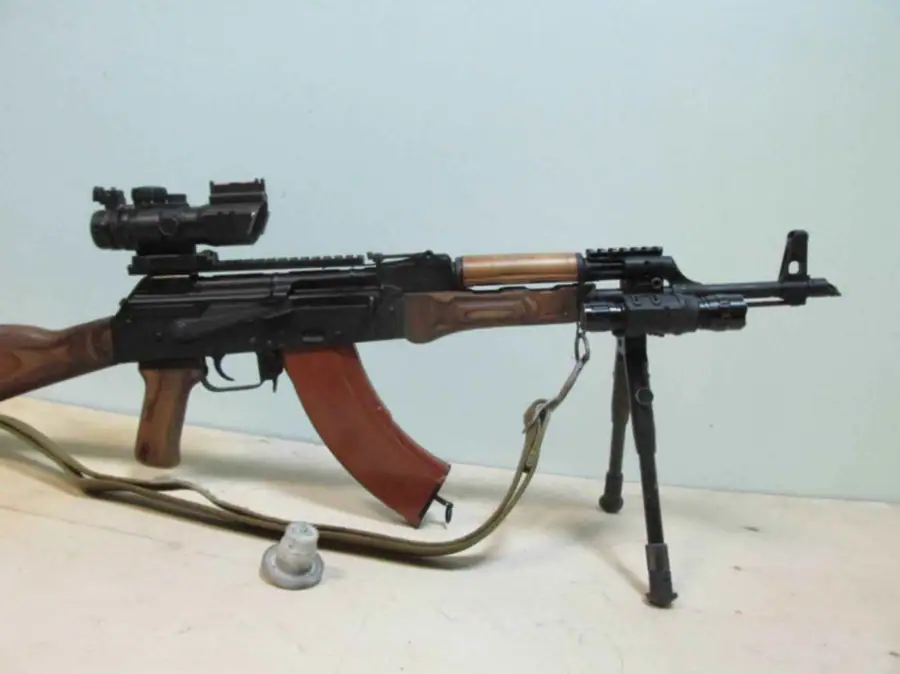

Применение связки кронштейнов МК-5 и БК-4С6М позволяет дооснастить оружие оптикой и вспомогательными приборами без внесения необратимых изменений в конструкцию автомата и без загромождения цевья

. При необходимости оружие быстро приводится к штатному виду:

• Снятие прицела на кронштейне МК-5 занимает от 2 до 3 секунд;
• Демонтаж навесного оборудования (фонаря или ЛЦУ) с правой планки БК-4С требует от 2 до 10 секунд в зависимости от типа крепления;
• Непосредственное снятие кронштейна БК-4С занимает 10–15 секунд.

Общее время полного демонтажа системы обвеса составляет от 18 секунд (если боковая планка свободна) до 28 секунд при полной загрузке. Кроме того, в ходе производства была скорректирована ширина направляющих Пикатинни на изделиях БК-4С: исходный размер 20,9 мм был заменен на стандартный 21,2 мм с организацией программы обмена ранее выпущенных деталей.

Особенности и полемика вокруг комплекта АК74МБ

Комплект модернизации АК74МБ вызвал профессиональные споры относительно безопасности и эргономики буллпап-компоновки на базе автомата Калашникова

. В ответ на критику профильных специалистов разработчики представили данные многолетних эксплуатационных наблюдений с участием более 200 стрелков различного уровня квалификации:

• В процессе стрельб не зафиксировано случаев травмирования лица или подбородка рукояткой затворной рамы, а также травм кисти при удержании за шейку приклада;
• Накладка на крышку ствольной коробки из пенополиэтилена подтвердила ресурс при перепадах температур, не напитываясь влагой и не покрываясь наледью;
• Дублирующий спусковой механизм обеспечивает плавный спуск, идентичный по усилию базовому спуску АК-74М;
• Компоновка показала преимущество в управляемости при стрельбе из неустойчивых положений, переносе огня по фронту и глубине, а также при работе в стесненных пространствах.

При этом участники дискуссий отмечают неоднозначность поведения модернизированного образца при скоростной темповой стрельбе сплитами на дистанции 50 метров по сравнению со стандартным исполнением оружия

. Серийное производство комплекта на текущий момент не развернуто, единичные образцы проходят ведомственные испытания.
