Термоэлектрические дровяные генераторы: реальная эффективность, надежность и опыт эксплуатации

Принцип действия и особенности термоэлектрических модулей

В основе большинства компактных походных генераторов лежат термоэлектрические элементы, вырабатывающие ток за счет разницы температур между противоположными сторонами модуля. При самостоятельном подборе модулей (например, однокаскадных элементов вроде ICE-71 на 8 А и 16,1 В) необходимо учитывать их обратимость: модули, рассчитанные исключительно на охлаждение, не всегда эффективно вырабатывают ток при нагреве.

Главная конструктивная сложность полупроводниковых генераторов — жесткий температурный диапазон. У многих доступных элементов температура припоя составляет порядка 139 °C, поэтому контакт с открытым пламенем для них губителен. Оптимальная рабочая температура горячей стороны находится в районе 100–110 °C. Из-за постоянных циклов «нагрев-охлаждение» полупроводниковые кристаллы со временем разрушаются от термоциклирования, что приводит к деградации и отказу генератора.

Туристические турбопечи и щепочницы с поддувом

Большое распространение получили походные дровяные печи с генераторным блоком (например, системы класса BioLite CampStove)

, . Такие устройства работают на ветках, валежнике, шишках и сухой трухе.

Встроенный термогенератор в таких печах решает сразу две задачи: питает встроенный нагнетатель воздуха (кулер потребляет порядка 0,5–1 Вт) и выдает излишки энергии на USB-выход (номинально до 5 Вт). Принудительный наддув ускоряет процесс закипания воды примерно в два раза, сводит к минимуму копоть и дым за счет почти полного сгорания топлива в топке. На практике печь требует постоянного контроля: закладка мелкого топлива прогорает за считанные минуты, и при затухании ее приходится разжигать заново. Реальной выработки энергии хватает на стабильную работу USB-фонарика, зарядку электронной книги или мобильного телефона, однако полноценный заряд емких аккумуляторов за время варки походного обеда получить сложно.

Генераторные котелки: уязвимости и отказы

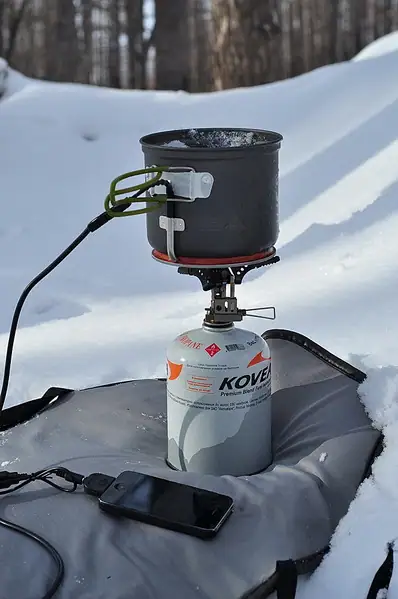

Другой класс устройств — котелки со встроенным в дно термогенератором (системы типа PowerPot, ковши серии «Вулкан») . Конструкция рассчитана на поддержание градиента за счет кипящей воды (около 100 °C) внутри и источника нагрева снизу. Генерация начинается быстро: уже через 10–15 секунд после розжига горелки на USB-порту появляется напряжение

Однако полевые экспедиционные испытания выявили ряд критических недостатков таких систем :

• Реальная мощность обычно не превышает 5 Вт в пике, а слабый зарядный ток не позволяет эффективно заряжать пальчиковые NiMH-аккумуляторы высокой емкости (2700 мА·ч);
• Надежность крайне низка: при регулярной эксплуатации в жестких полевых условиях термоэлементы выходят из строя уже через одну-две недели даже при строгом соблюдении инструкций (недопущение выкипания воды);
• Проблема открытого пламени: котелки с боковыми складными ручками и короткими кабелями уязвимы на костре. Силиконовая изоляция проводов выдерживает температуру только до 500 °C, что приводит к оплавлению кабеля и ручек при воздействии открытого огня.

Стационарные печи и кустарные решения

Для базовых лагерей и зимовий применяются более основательные конструкции. В промышленных отопительно-варочных печах («Индигирка», линейка печей профессора Бутакова) генераторные модули монтируются на боковые стенки через теплораспределительные элементы. Получаемого тока достаточно для подзарядки радиостанций, портативных телевизоров

и ноутбуков через промежуточные буферные аккумуляторы (например, автомобильные или щелочные батареи советского типа).

Известен опыт создания надежных термоэлектрических генераторов на основе металлических термопар (по принципу советского генератора ТГК-3 для керосиновых ламп). В таежных условиях собиралась конструкция на базе асбоцементной трубы, установленной на печь в чердачном помещении: отверстия под спаи проталкивались сквозь стенки, горячие спаи сваривались внутри трубы угольным электродом, а холодные выводились наружу. За счет отсутствия полупроводников такая система долговечна и способна стабильно питать радиоприемник и ноутбук, несмотря на низкий общий КПД.

Отвод тепла и тепловой контроль

Стабильность работы ТЭГ зависит не столько от силы огня, сколько от эффективности охлаждения холодной стороны. Существует несколько методов теплоотвода:

• Воздушный теплоотвод: радиаторы с вентиляторами. Кулеры сами расходуют долю вырабатываемой энергии, а пассивный теплосъем воздухом малоэффективен из-за низкого коэффициента теплопередачи.
• Водяной контур: использование воды с высокой теплоемкостью. Возможно охлаждение за счет естественной конвекции при перепаде высот без применения циркуляционного насоса, либо отвод тепла на испаритель по принципу микроградирни.
• Контроль температуры: перспективным направлением доработки самодельных систем является установка термодатчиков (например, ds18b20) на горячую подошву термомодуля для ручного или автоматического перекрытия теплового потока при достижении порога в 100 °C, что предотвращает деградацию полупроводника.
